SMD-Komponentenzählermaschine
Die SMD-Komponentenzählermaschine ist eine Röntgenzählmaschine mit Drucker zum automatischen Zählen der Komponenten, einschließlich LED, QFN, Widerstand und anderer Chips in einem Fach, deren Größen von 0201 0402 0603 0805 1206 1210 1812 2010 2512 betragen. Zehntausende Komponenten werden in 7 Sekunden gezählt Drucken von Etiketten.
Beschreibung
Produktbeschreibung

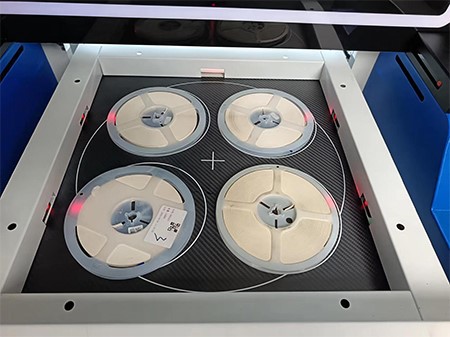

Platzieren Sie zunächst das Material an einer Stelle, an der es in der Maschine Röntgenstrahlen ausgesetzt werden kann. Wenn Röntgenstrahlen das Material durchdringen
(gemeint sind diese Chips, SMD-Komponenten), die Dichte und Dicke des Materials beeinflussen die Absorption von Röntgenstrahlen, und zwar
Die Differenz wird in ein elektrisches Signal umgewandelt. Diese elektrischen Signale werden dann in digitale Signale umgewandelt und zur Verarbeitung an ein Computersystem übertragen.
Das Computersystem berechnet die Materialmenge anhand dieser Signale. Wenn die Maschine online ist, steuert sie die Materialfördervorrichtung und die Verpackungsvorrichtung, um die Materialien zum vorgesehenen Ort zu transportieren und zu verpacken. wenn die Maschine offline ist,
Es werden nur automatisch Etiketten gedruckt. Zum Aufkleben der Etiketten müssen Sie Rollen/Tabletts aus der Schublade der SMD-Rollenschneidermaschine nehmen.
Anschließend können diese Materialien durch Scannen ihrer Barcodes, QR-Codes oder durch direktes Lesen ihrer Nummer auf Etiketten erkannt werden, was die Verwaltung, Produktion oder Inventarisierung wesentlich bequemer und einfacher macht.
Produktparameter
| Stromversorgung | 100~230V 50/60Hz 17~7A |
| Nennleistung | 1,7 kW |
| Zeit zählen | 7 Sekunden für die gemeinsame Inspektion von 4 Rollen |
| Maximale Rolle | 17 Zoll oder 43 cm |
| Min. Rolle | 3 Zoll oder 7,6 cm |
| Genauigkeit | 99.98% |
| Komponenten | einschließlich 01005 0201 0402 0603 0805 1005 1206 1210 1812 2010 2512 |
| Etikett | 6*4(L*B)cm. Nummer, Barcode oder QR |
| Dimension |
1500× 900×1950mm
|
| Nettogewicht | 505kg |
Produkte im Vergleich
-
-
Genauigkeit – Menschliche Fehler werden durch das Zählen der Teile mit einer Komponentenzählmaschine anstelle eines kleinen Zählers vermieden. Die Röntgenbildgebung ermöglicht eine präzise Zählung jeder Komponente.
-
-
Bestandsverwaltung – Genau zu wissen, wie viele Komponenten sich in jeder Rolle befinden, ermöglicht eine bessere Bestandsverwaltung. Lagerbestände können genau verfolgt werden
-
-
Hohe Effizienz – Komponentenzählmaschine, die schnell Zehntausende Teile in Sekunden zählt, viel schneller als die Verwendung eines kleinen Zählers, verbessert den Arbeitsablauf und die Produktivität.
-
-
Verbesserte Produktivität – Mit erhöhter Geschwindigkeit, Genauigkeit und Effizienz verbessert die SMD-Bauteilzählmaschine die Produktivität von Anlagen, die große Mengen elektronischer Bauteile verarbeiten, erheblich.
Produktprinzip
- Das Grundprinzip des Röntgenzählgeräts besteht darin, die Durchschlagskraft der Röntgenstrahlen zu nutzen. Wenn Röntgenstrahlen ein Prüfobjekt durchdringen, absorbieren Materialien unterschiedlicher Dichte und Zusammensetzung die Röntgenstrahlen unterschiedlich stark. Dieser Absorptionsunterschied wird in ein Bild umgewandelt und die künstliche Intelligenz der Maschine berechnet die Materialmenge.
Produktsicherheit
Die Erkennung von SMD-Rollenzählmaschinen ergab 0,18 µSv/h, 1 cm von der Oberfläche entfernt, was allen internationalen Standards entspricht.
Tatsächlich muss der internationale Standard weniger als 0,5µSv/h betragen.
