Vollautomatische optische BGA-Reballing-Station

Die vollautomatische BGA-Nacharbeitsstation HD-A5 ist eine High-End-Reparatur-/Montagemaschine mit importierter Optik

CCD-Kamera, automatische Chipzuführung, die Chips mit einer Größe von bis zu 80*80 mm und einem Gewicht von weniger als 5 kg laden kann,

Insbesondere die vollständige Aufzeichnung der Temperaturprofile ist für internationale Unternehmen sehr nützlich, da sie dies benötigen

Analysieren Sie Löt- und Entlötergebnisse bei unterschiedlichen Temperaturen und Zeiten usw.

Produktionsparameter der vollautomatischen optischen BGA-Reballing-Station

Produktionsdetails der vollautomatischen optischen BGA-Reballing-Station

Optische CCD-Kamera und Chip-Zuführung

Importierte optische CCD-Kamera mit Zwei-Farben-Aufteilungsfunktion, eine Farbe besteht aus Chips-Punkten, eine aus PCB-Punkten.

Beide werden auf dem Bildschirm angezeigt.

Chip-Zufuhr, er kann Chips automatisch zum Aufnehmen oder Ersetzen transportieren, die Chipgröße kann bis zu 80 x 80 mm betragen

Beladung unter 5 kg.

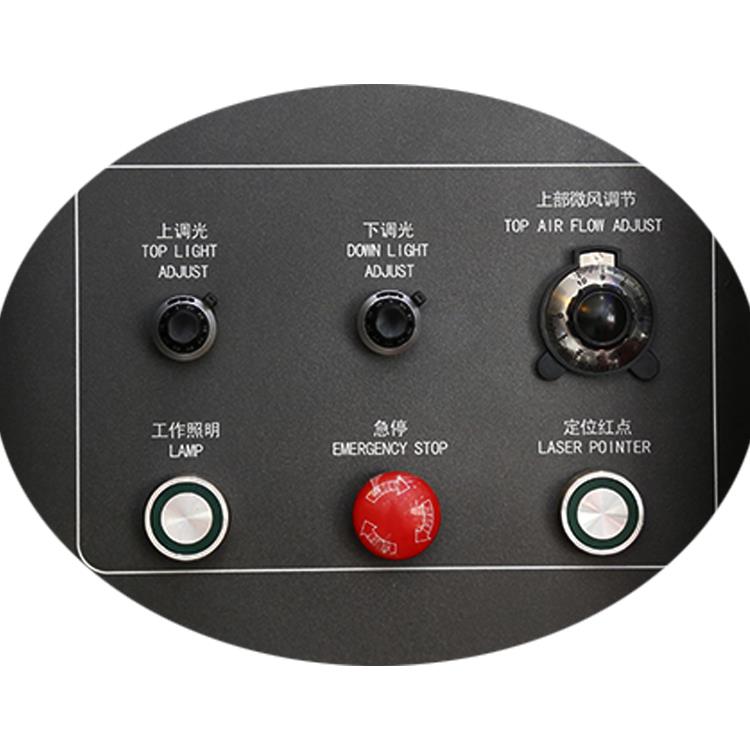

Die Einstellung des oberen Luftstroms kann manuell oder automatisch erfolgen, was besonders für die Reparatur von Mikrochips sehr nützlich ist.

Einstellung des oberen/unteren Lichts, wird für optische CCD-Lichter verwendet, die auf dem Monitorbildschirm angezeigt werden.

Der Notrufknopf kann bei Bedarf jederzeit gedrückt werden, dann stoppt die Maschine sofort.

Laserpositionierung, die dazu beitragen kann, dass Leiterplatten oder Chips die richtige Position auf der Werkbank finden.

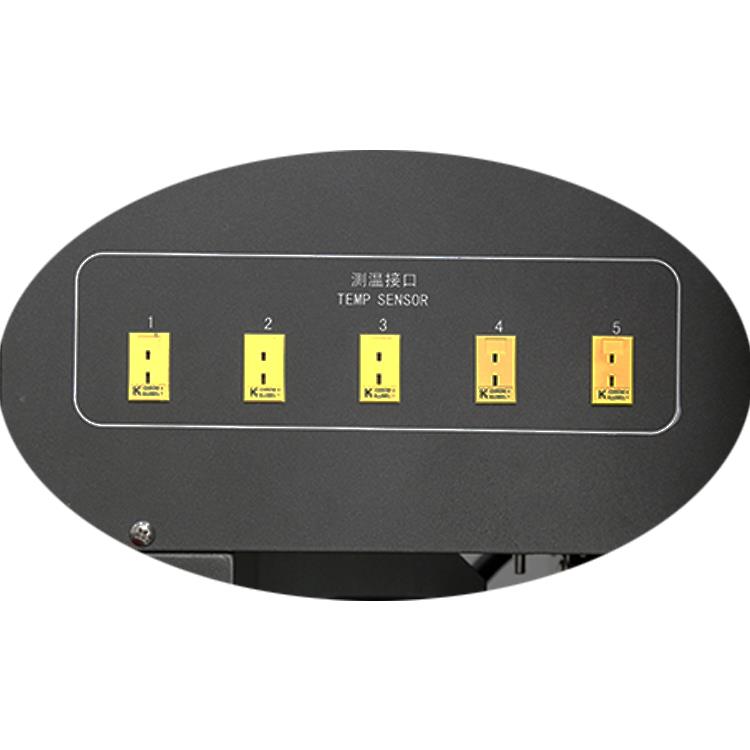

Mit mehreren Thermoelementen können unterschiedliche Heizbereiche besser getestet und überprüft werden, sodass die Temperatur besser kalibriert werden kann

bei niedrigeren oder höheren Temperaturen.

Der Infrarot-Vorheizbereich besteht aus 6 Stück Faserheizrohren und ist mit einer Glasabschirmung abgedeckt, die verhindern kann

Auch wenn kein Staub hineinfällt, können kleine Bauteile leicht absorbiert werden

PCB, bei kleinen PCB-Reparaturen können 4 davon abgeschaltet werden.

Wie funktioniert die automatische BGA-Reworkstation:

Produktqualifizierung der vollautomatischen optischen BGA-Reballing-Station

Bisher haben unsere Kunden Foxconn, Lenovo und Huawei usw., einige von ihnen haben die BGA-Überarbeitung genutzt

Station seit mehr als 7 Jahren und spiegelt sehr gut wider.

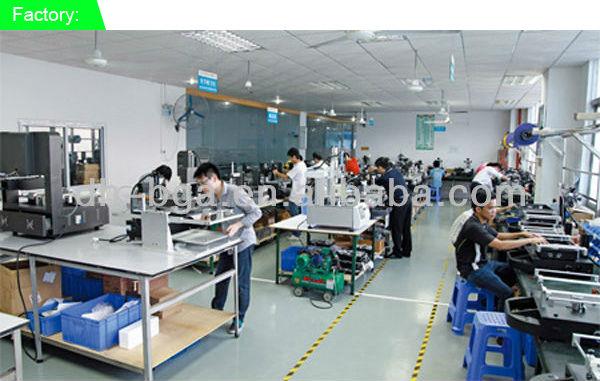

Dies ist eine der Spitzen des Eisbergs der Werkstatt, in der die BGA-Rework-Station DH-A5 zusammengebaut wird, andere sind es auch

Das Justieren, der saubere Boden und das ordentliche Aufstapeln sind eine notwendige Voraussetzung für gute Qualität.

Ausgezeichnet mit CE, Patenten und Zertifizierungssystem für Produktqualität usw. Dies sind die Zeichen für hervorragende Produkte.

FAQ:

Einige Tipps zur Reparatur

Wie groß ist die Leiterplatte, die Sie häufig reparieren?

Bestimmen Sie die Größe der Arbeitsfläche des BGA-Rework-Tisches, den Sie kaufen. Im Allgemeinen beträgt die Größe gewöhnlicher Notebooks und Computer-Motherboards weniger als 420 x 400 mm. Dies ist eine grundlegende Richtlinie bei der Auswahl eines Modells.

Die Größe des Chips, der oft gelötet wird

Es ist wichtig, sowohl die maximale als auch die minimale Chipgröße zu kennen. Typischerweise stellt der Lieferant vier Düsen zur Verfügung. Die Größe der größten und kleinsten Späne bestimmt die Größe der Düse, die Sie auswählen müssen.

Die Größe des Netzteils

Im Allgemeinen haben die Hauptstromkabel in einzelnen Reparaturwerkstätten einen Querschnitt von 2,5 mm². Bei der Auswahl einer BGA-Rework-Station sollte die Nennleistung 4500 W nicht überschreiten. Andernfalls kann es zu Schwierigkeiten beim Einführen des Netzkabels kommen.

Mit Funktion

Hat es 3 Temperaturzonen?

Die drei Temperaturzonen sollten den oberen Heizkopf, den unteren Heizkopf und die Infrarot-Vorheizzone umfassen. Diese drei Zonen sind die Standardkonfiguration. Derzeit verfügen einige Produkte auf dem Markt nur über zwei Temperaturzonen, bestehend aus dem oberen Heizkopf und der Infrarot-Vorheizzone. Die Erfolgsquote beim Schweißen ist bei diesen Modellen sehr gering. Überprüfen Sie dies daher unbedingt beim Kauf.

Kann der untere Heizkopf auf und ab bewegt werden?

Der untere Heizkopf muss sich auf und ab bewegen können. Dies ist eines der wesentlichen Merkmale einer BGA-Rework-Station. Bei der Arbeit mit relativ großen Leiterplatten ist die Düse des unteren Heizkopfes so konzipiert, dass sie durch ihre konstruktive Gestaltung eine zusätzliche Unterstützung bietet. Wenn es sich nicht auf und ab bewegen kann, erfüllt es diese Rolle nicht und die Erfolgsquote beim Schweißen wird stark reduziert.

Verfügt es über eine intelligente Kurveneinstellungsfunktion?

Die Einstellung des Temperaturprofils ist einer der wichtigsten Aspekte bei der Verwendung einer BGA-Rework-Station. Wenn die Temperaturkurve nicht richtig eingestellt ist, ist die Erfolgsquote beim Schweißen sehr gering und ein Schweißen oder eine Demontage ist möglicherweise nicht möglich. Mittlerweile gibt es Produkte auf dem Markt, wie zum Beispiel den GM5360 von Goldpac Technology, die praktische Temperaturkurveneinstellungen bieten.

Verfügt es über eine Nachlötfunktion?

Wenn die Temperaturkurveneinstellung ungenau ist, kann die Verwendung dieser Funktion die Erfolgsquote beim Schweißen erheblich verbessern. Die Schweißtemperatur kann während des Aufheizvorgangs angepasst werden.

Hat es eine Kühlfunktion?

Im Allgemeinen werden zur Kühlung Querstromventilatoren eingesetzt.

Gibt es eine eingebaute Vakuumpumpe?

Eine eingebaute Vakuumpumpe erleichtert das Aufsaugen des BGA-Chips bei der Demontage.
