Heißluft optische BGA Reballing Station

Heißluft optische BGA Reballing Station

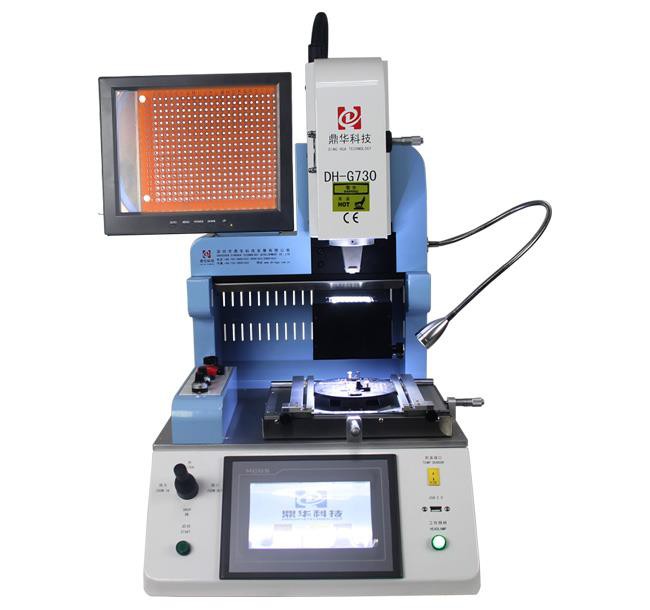

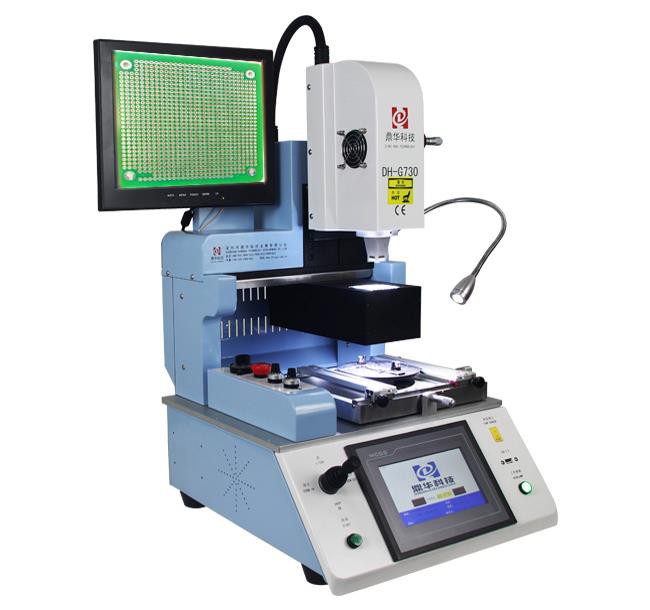

Diese Maschine DH-G730 ist eine automatische IC Rework Station, mit 15 Zoll Bildschirm und 1080P, und importierte optische CCD-Kamera, die zwei Farben für Chip und PCB teilen kann, vor allem für IC von Mobiltelefonen, wie, iPhone, Samsung , Huawei und Xiaomi usw.

Die produkt details von heißer luft optische BGA reballing station

Produkt details von heiße luft optische bga reballing station

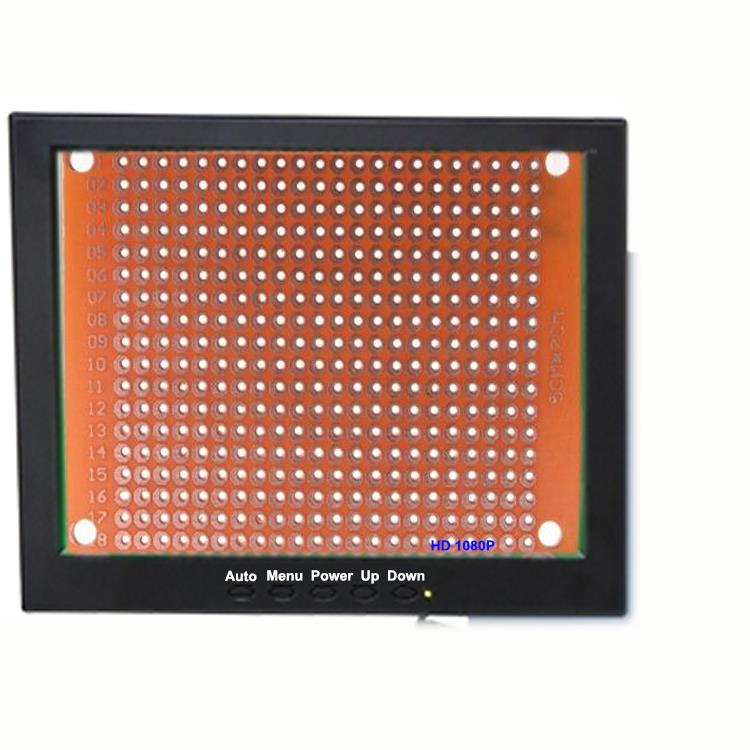

HD-Bildschirm, 1080P, Punkte von Chip und PCBA kann Bildgebung auf, wenn Sie zwei Arten von Farben gefaltet beobachten, klicken Sie einfach auf "Start", um die Maschine zu starten.

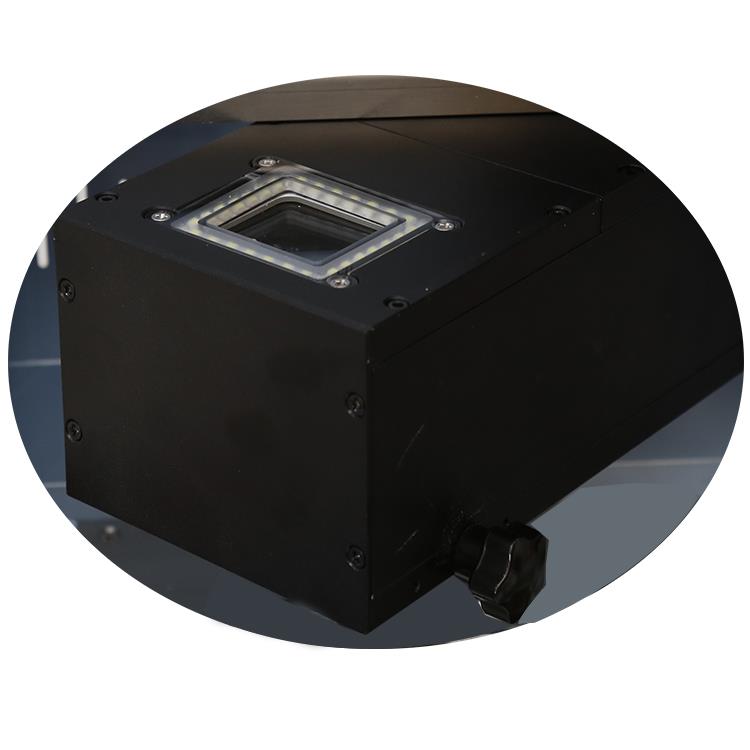

Importierte optische CCD-Kamera, die zwei Arten von Farben auf diesem Monitorbildschirm abbilden kann, um für bga, IC und QFN etc. auszurichten

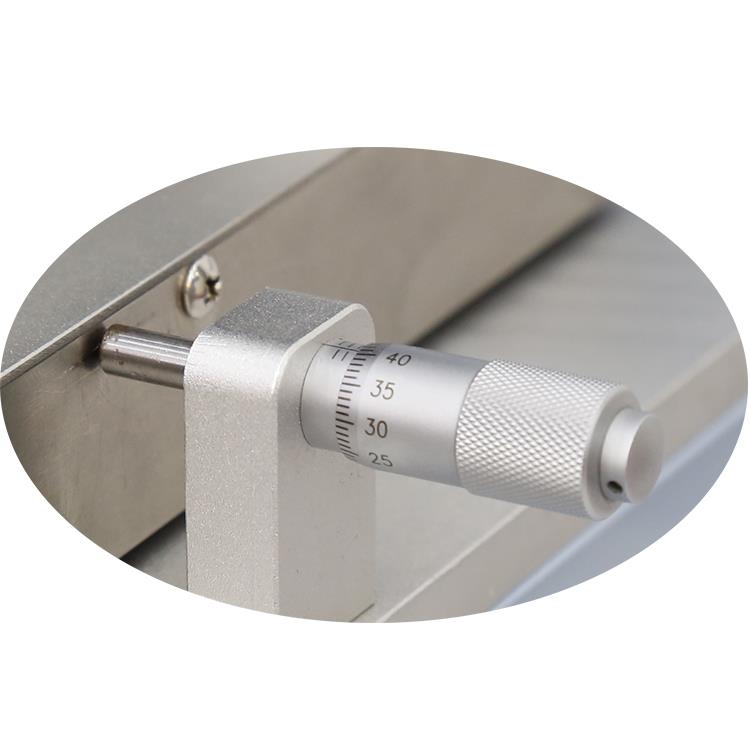

Mikrometer für PCB-Feinabstimmung nach rechts oder links und hinten oder hinten beim Ausrichten von Chip zu Leiterplatte.

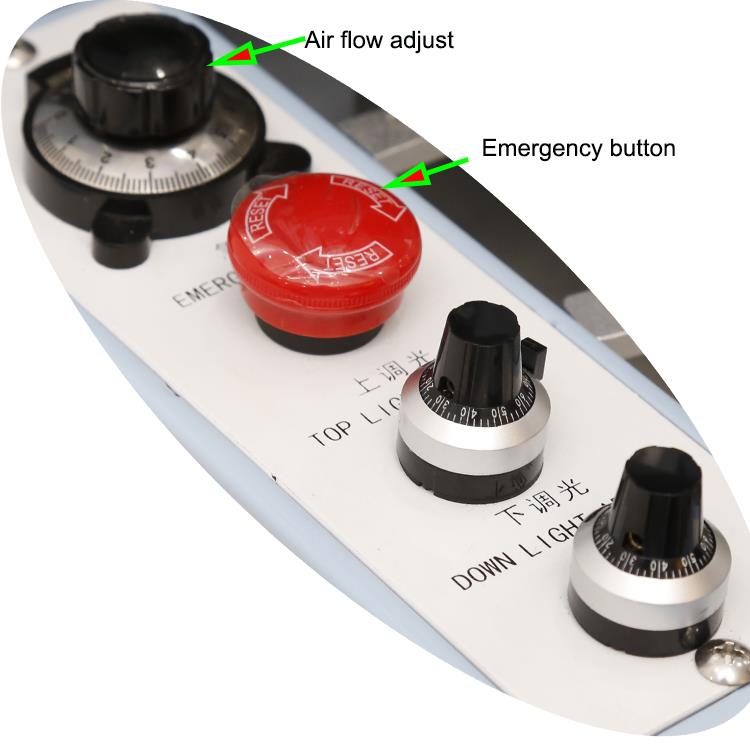

Die Funktionstasten der Bga Überarbeitungsstation, wie z. B. Luftstromeinstellung für heiße Luft beim Entlöten oder Löten, Notknopf und Lichteinstellung für CCD-Kamera.

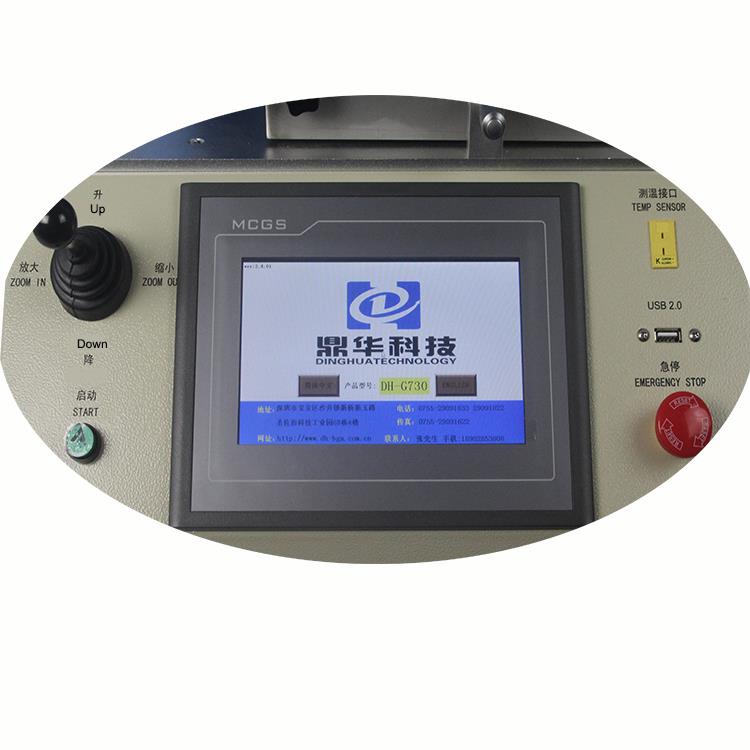

DH-G730 bga Überarbeitungsstation Bedienoberfläche, einfach und leicht zu bedienen, alle Parameter können auf dem Touchscreen eingestellt werden, ist es das Kontrollzentrum dieser ganzen Maschine.

Über unsere Fabrik

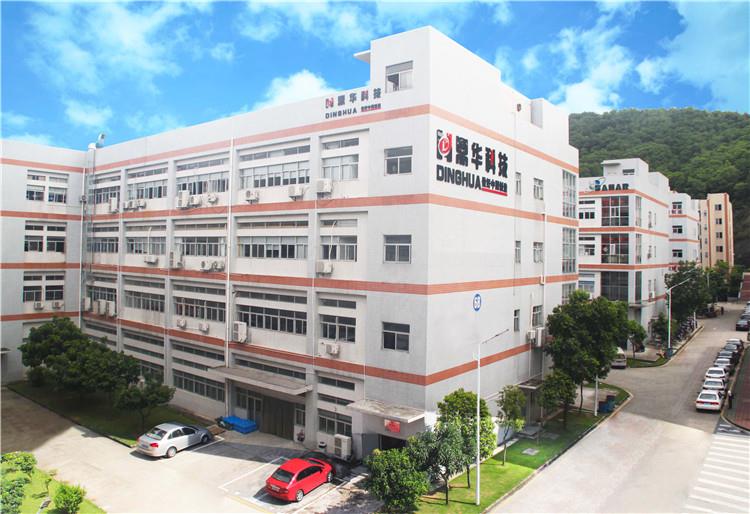

Unsere Fabrik draußen

Entwicklung und Forschung Abteilung für neue Stil Bga Rework Station Entwicklung

Heller und breiter Ausstellungsraum für BGA-Überarbeitungsstation, der für Kundenbesuch sich zeigt

Einer unserer Büros

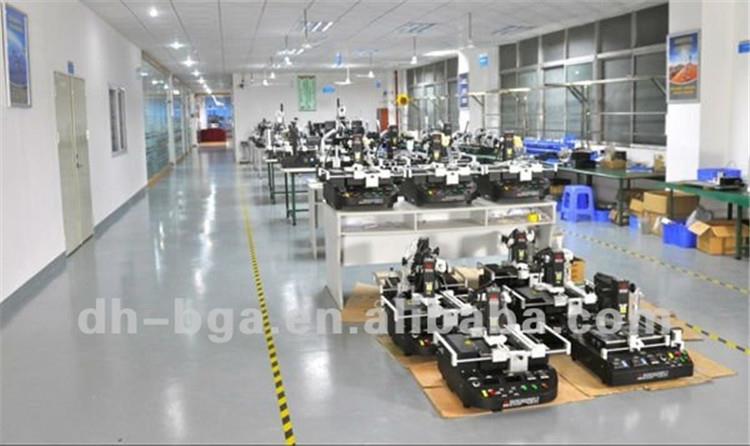

Unsere Werkstatt für die Montage von BFA Rework Stations

Lieferung, Versand und Zustellung von Heißluft optische Bga Reballing Station

Die gesamte Maschine wird in Sperrholzkisten verpackt (keine Notwendigkeit der Begasung), und setzen Sie Holzstangen, Schaum und kleinen Karton Papier etc, für die Maschine fest.

Jede Maschine hat mindestens ein Jahr Garantie für die gesamte Maschine, und 3 Jahre für Heizungen, wenn die Bestellung mehr als 10 auf einmal eingestellt wird, sind die Garantiejahre 3 Jahre.

FAQ der Heißluft-BGA-Reballing-Station

1. Q: Wenn ich eine Düse für heiße Luft benutzen muss?

A: Ja, wenn die Größe Ihres Chips nicht regelmäßig ist, kann die Düse angepasst werden.

2. F: Wenn ich das Residuum reinige, muss ich Alkohol verwenden?

A: Nein, du kannst auch Lösungsmittel benutzen, nachdem du das benutzt hast, solltest du besser deine Hand waschen.

3. Q: Wieviele Dosis hat die Maschine Heizungen?

A: 2 Heizungen, beide sind heiße Luft, da alle PCBs des Handys sehr klein sind und nicht vorgewärmt werden müssen.

4. Q: Welche Größe kann es durch seinen eingebauten Vakuumstift aufnehmen?

A: Die verfügbare Größe ist von 1 * 1 ~ 80 * 80mm

Reparatur von Wissen oder Tipps

Lochreparatur, Transplantationsmethode

GLIEDERUNG

Diese Methode wird zum Reparieren schwerer Schäden an einem Loch oder zum Ändern der Größe, Form oder Position eines nicht unterstützten Werkzeugs oder Montagelochs verwendet. In das Loch können Komponentenleitungen, Drähte, Befestigungselemente, Stifte, Anschlüsse oder andere Hardware eindringen. Bei dieser Reparaturmethode wird ein Dübel aus passendem Plattenmaterial und hochfestem Epoxidharz verwendet, um den Dübel an Ort und Stelle zu befestigen. Nachdem das neue Material fest verbunden ist, kann ein neues Loch gebohrt werden. Diese Methode kann für einseitige, doppelseitige oder mehrschichtige Leiterplatten und Baugruppen verwendet werden.

VORSICHT

Beschädigte Verbindungen der Innenschicht erfordern möglicherweise Oberflächendrähte.

VERWEISE

1.0 Vorwort

2.1 Handhabung elektronischer Baugruppen

2.2 Reinigung

2.5 Backen und Vorwärmen

2.7 Epoxy Mischen und Handhabung

WERKZEUGE & MATERIALIEN

Grundmaterial Rod

Reiniger

Endmühlen

Epoxy

Mikro-Bohrsystem

Mikroskop

Mischstäbchen

Ofen

Präzisionsmesser

Präzisions-Bohrsystem

Rasierkreissäge

Band, hohe Temperatur

Tücher

VERFAHREN

1. Säubern Sie den Bereich.

2.Das beschädigte oder falsch dimensionierte Loch mit einem Hartmetallfräser oder Bohrer ausfräsen. Fräsen Sie das Loch mit einer Präzisionsbohrmaschine oder Fräsmaschine für Genauigkeit. Der Durchmesser des Schneidwerkzeugs sollte so klein wie möglich sein und dennoch die gesamte beschädigte Fläche umfassen.

HINWEIS

Abriebvorgänge können elektrostatische Ladungen erzeugen.

3. Schneiden Sie ein Stück Ersatzgrundmaterialstab ab. Die Basismaterialstange wird aus dem Dübel FR-4 hergestellt. Schneiden Sie die Länge etwa 12,0 mm (0,50 ") länger als nötig ab.

4. Reinigen Sie den überarbeiteten Bereich.

5. Verwenden Sie ein Hochtemperaturband, um die belichteten Teile der PC-Platine zu schützen, die an den Nacharbeitsbereich angrenzen.

6.Mischen Sie das Epoxidharz.

7.Schrauben Sie sowohl den Dübel als auch das Loch mit Epoxidharz zusammen und fügen Sie sie zusammen. Tragen Sie zusätzliches Epoxidharz auf den Umfang des neuen Materials auf. Überschüssiges Epoxid entfernen.

8.Expandieren Sie das Epoxidharz gemäß 2.7. Mischen und Handhabung von Epoxidharz.

VORSICHT

Einige Komponenten können empfindlich gegenüber hohen Temperaturen sein.

9. Entfernen Sie das Klebeband und schneiden Sie das überschüssige Material mit der Rasierkreissäge ab. Fräsen oder feilen Sie den Dübel bündig mit der Plattenoberfläche ab.

10.Erfüllen Sie den Vorgang, indem Sie Löcher neu bohren und erforderlichenfalls Schaltkreise hinzufügen.
