Samsung BGA-Reworkstation mit Touchscreen

Kurze Vorschau:

Originalpreis ab Werk! Die BGA-Rework-Maschine DH-A1 mit IR-Heizung für die Reparatur von iPads ist jetzt auf Lager. Sie wurde von entworfen

Benutzerfreundliches Betriebssystem, das dem Bediener helfen soll, die Bedienung innerhalb weniger Minuten zu verstehen.

1. Spezifikation

Spezifikation
1	Leistung	4900W
2	Oberheizung	Heißluft 800W
3	Unterhitze Eisenheizung	Heißluft 1200 W, Infrarot 2800 W 90w
4	Stromversorgung	AC220V±10%50/60Hz
5	Abmessungen	640730580mm
6	Positionierung	V-Nut, Leiterplattenhalterung kann mit externer Universalhalterung in jede Richtung eingestellt werden
7	Temperaturkontrolle	Thermoelement Typ K, Regelung im geschlossenen Regelkreis, unabhängige Heizung
8	Temperaturgenauigkeit	±2 Grad
9	PCB-Größe	Maximal 500400 mm, minimal 2222 mm
10	BGA-Chip	22-8080mm
11	Mindestspanabstand	0.15mm
12	Externer Temperatursensor	1 (optional)
13	Nettogewicht	45kg

2.Beschreibung der DH-A1 BGA-Rework-Station

Merkmale:

1. Infrarot-Schweißtechnologie.

2. Infrarotheizung kann IC-Schäden durch schnelles oder ununterbrochenes Aufheizen vermeiden.

3. Einfache Bedienung; Der Benutzer kann nach einer eintägigen Schulung geschickt arbeiten.

4. Es sind keine Schweißwerkzeuge erforderlich, es können alle Späne unter 50 mm geschweißt werden.

5. Mit 800-W-Heißschmelzsystem, Vorheizbereich 240 * 180 mm.

6. Ohne Heißluft beeinträchtigt es die intelligenten Teile nicht und eignet sich zum Schweißen von BGA, SMD, CSP, LGA, QFP, PLCC und BGA-Reballing.

7. Es eignet sich für eine Vielzahl von BGA-Komponenten von Computern, Notebooks und Playstations, insbesondere in einem Northbridge/Southbridge-Chipsatz von .

3.Warum sollten Sie sich für die BGA-Reworkstation DH-A1 entscheiden?

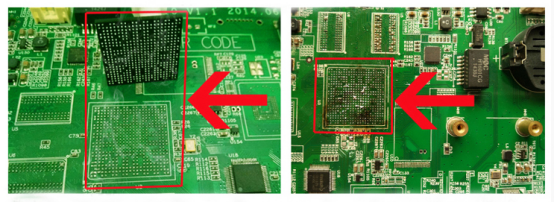

Ergebnis mit der BGA-Reworkstation DH-A1 (linkes Bild)	VS	Ergebnis mit der BGA-Rework-Station anderer Hersteller (rechtes Bild)

1. Lötkugel kann vollständig schmelzen		1. Lötkugel hat Deuide
2. Eine ausgewogene Erwärmung schadet dem BGA nicht		2. Das Pad wird nach der Verwendung beschädigt
3. Das Erhitzen hat keinen Einfluss auf das Aussehen der Leiterplatte, selbst nach mehrmaligem Erhitzen		3. Das Aussehen beginnt nach dem Erhitzen gelb zu werden

Bitte werfen Sie einen Blick auf das Bild unten, um die tatsächlichen Auswirkungen nach der Verwendung unserer Marken-BGA-Rework-Station mit denen anderer zu vergleichen, bevor Sie eine Entscheidung treffen.

4. Verwandtes Wissen:

Löt-Reflow-Profil

Das Löt-Reflow-Profil muss entsprechend der Bauteildichte, -größe, -gewicht, -farbe usw. für ein Bauteil erstellt werden

Substrattyp, da dies die Hauptfaktoren sind, die die Wärmekonvektionsrate durch die Siliziumschichten bestimmen. Als Komponente

Wenn das Original-Herstellungsprofil der Umgebung ausgesetzt wurde, kann es nicht verwendet werden, da es zu aggressiv sein und das Produkt beschädigen könnte

Vorstand an das Land BER. Es werden Komponentendatenblätter und der bei der Herstellung verwendete Lotpastentyp erfasst

um den Spitzenschmelzpunkt zu bestimmen, auf dem das Profil basiert. Ein typisches Entlötprofil umfasst Vorwärmen, Einweichen und Aufschmelzen

und Kühlstufen. Die typische Vorwärmphase ist ein Temperaturanstieg mit etwa 3 °C/s auf bis zu 120 – 150 °C, abhängig von der verwendeten Lotlegierung.

In dieser Phase wird sichergestellt, dass keine Hitzeschockschäden an allen Substraten auftreten und die Expansionsraten auf der ganzen Linie in einem ähnlichen Verhältnis gehalten werden.

Während der Einweichphase wird die Temperatur im Zielbereich auf 170 – 210 °C erhöht. In diesem Stadium wird die steile Profilkurve beibehalten

ermöglicht es, das Profil kurz zu halten und einen Gesamtheizzyklus von weniger als 5 Minuten aufrechtzuerhalten. Die Liquidusstufe 190 °C – 230 °C ist entscheidend und wir halten sie ein

Halten Sie es so kurz wie möglich, um eine Beschädigung der Lötstoppmaske am Bauteil während des automatischen Vakuumanhebens zu verhindern. Die letzte Abkühlphase

Die Temperaturkurve beträgt typischerweise 5-6C/s, um die Komponente effizient und ohne Erschütterungen wieder auf Umgebungstemperatur zu bringen.

BGA-IC-Ersatz

Mit Abstand das erfolgreichste verfügbare Verfahren zur Wiederherstellung von Leiterplatten mit BGA-Fehlern. Dieses Verfahren ist jedoch das teuerste

und kann nicht auf veraltete oder EOL-Komponenten angewendet werden. Während dieses Vorgangs wurden alte Komponenten entfernt, die PCB-BGA-Stelle gereinigt und neue hergestellt

Bauteil eingelötet. Eine hohe Erfolgsquote hängt von der Qualität der vom Lieferanten bereitgestellten Teile und den verfügbaren Informationen, wie z. B. der Legierungsart, ab.

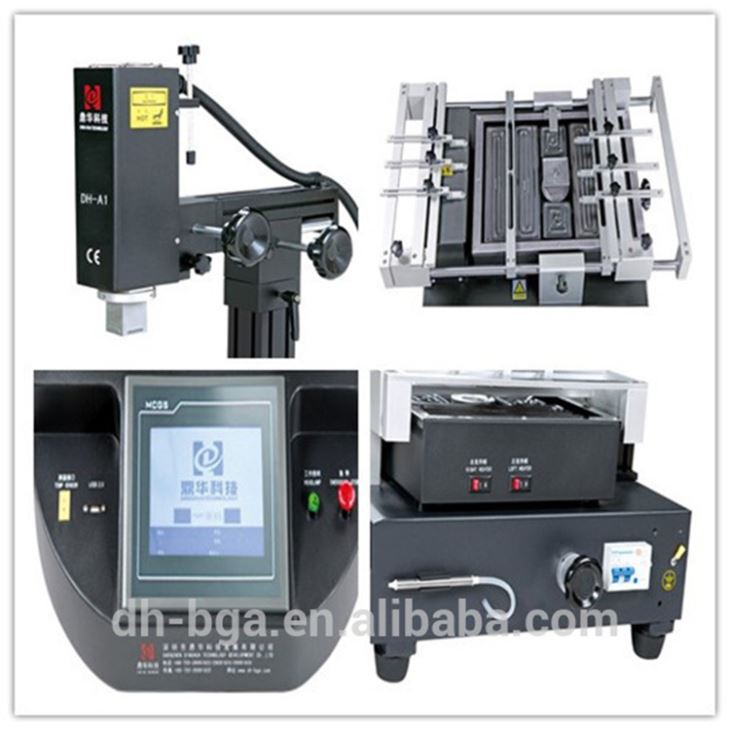

5. Detaillierte Bilder der DH-A1 BGA REWORK STATION

DH-A1 BGA REWORK STATION DETAILS.jpg
