Automatische optische Bga-Reballing-Station
Automatische optische BGA-Reballing-Station Die Maschine DH-A2E ist eine vollautomatische BGA-Rework-Station mit automatischer Chipzuführung, Bildschirm (15 Zoll, 1080P), automatischem optischem CCD-Ausrichtungssystem, das von Panasonic importiert wurde, und Kohlefaser-Heizrohren, die mit einer Glasabschirmung abgedeckt sind usw. Verwendet für persönliche...
Beschreibung
Automatische optische BGA-Reballing-Station
Die Maschine DH-A2E ist eine vollautomatische BGA-Rework-Station mit automatischer Chipzuführung,
Bildschirm (15 Zoll, 1080P), automatisches optisches CCD-Ausrichtungssystem importiert von
Panasonic und Kohlefaser-Heizrohre, die mit einer Glasabschirmung usw. bedeckt sind. Verwendet für Perso-
onale Reparatur, Munitionsfabrik oder Universitätslabor und andere Abteilungen.
Der Produktparameter vonAutomatische optische BGA-Reballing-Station
Totale Kraft | 5200W |
Obere Heizung | 1200W |
Untere Heizung | 2. 1200 W, 3. IR-Heizung 2700 W |
Leistung | AC110~240V±10％50/60Hz |
Automatisches Zuführsystem für Chips | |
Betriebsmodus | Zwei Modi: manuell und automatisch, frei wählbar! HD-Touchscreen, intelligente Mensch-Maschine, digitale Systemeinstellung. |
Speicherung von Temperaturprofilen | 50000 Gruppen |
Optisches CCD-Kameraobjektiv Chip-Feeder | Automatisches Ausstrecken und Falten zum Aufnehmen und Ersetzen des BGA-Chips, SPS-Steuerung |
Kameravergrößerung | 10x - 220x |
Werkbank-Feinabstimmung: | ±15 mm vorwärts/rückwärts, ±15 mm rechts/links |
Oberer Mikrometer | Maximal 60 Grad |
Platzierungsgenauigkeit: | ±0.01 mm |
BGA-Positionierung | Laserpositionierung, schnelle und genaue Positionierung von PCB und BGA |
Leiterplattenposition | Intelligente Positionierung, PCB kann in X-, Y-Richtung mit justiert werden „5-Punkte-Auflage“ plus V-Nut-Leiterplattenhalterung plus Universalhalterungen. |
Beleuchtung | Taiwan LED-Arbeitslicht, 5 W, jeder Winkel einstellbar |
Temperaturkontrolle | K-Sensor, Schleife schließen |
Temperaturgenauigkeit | ±1 Grad |
PCB-Größe | Max. 450 x 400 mm, Min. 22 x 22 mm |
BGA-Chip | 2x2 - 80x80 mm |
Minimaler Spanabstand | 0,1 mm |
Externer Temperatursensor | 1Stk |
Maße | L600×B700×H850 mm |
Reingewicht | 70 kg |
Die Produktdetails für die automatische optische BGA-Reballing-Station

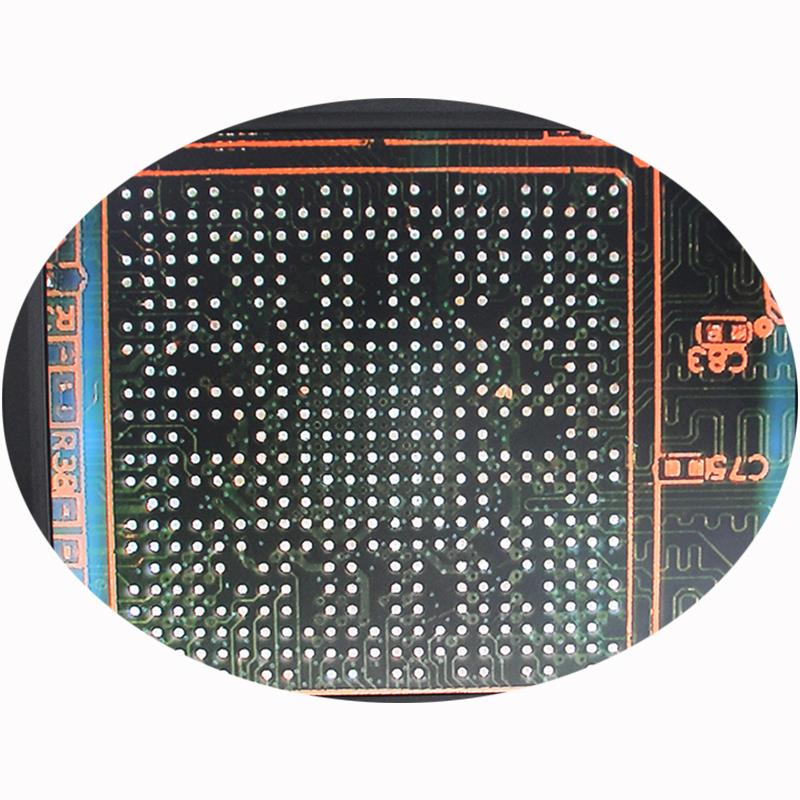

Anzeigebildschirm, 15 Zoll, 1080P, 10x~220x vergrößern/verkleinern, alle Punkte unter dem Chip oder auf
PCB kann deutlich gesehen werden, deutlich abbilden, automatisch fokussieren.

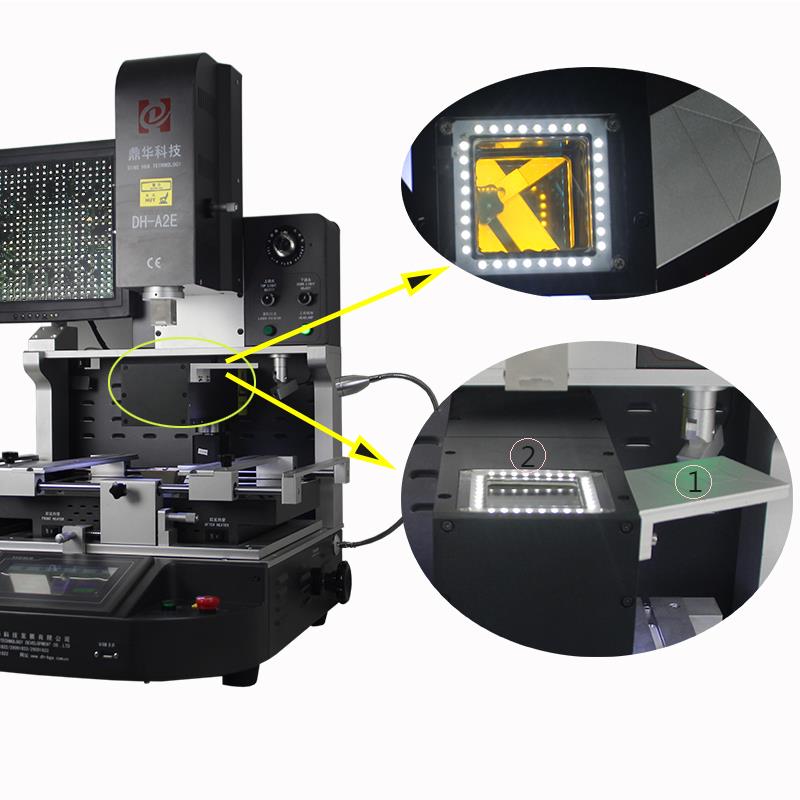

Ein automatisch optisches CCD und ein Chip-Feeder
Dies ist ein hochauflösendes optisches CCD, das für eine abzubildende PCBA und einen Chip verwendet wird.
"1" ist eine automatische Chipzuführung, die auf einen Chip mit einer Größe von bis zu 80 * 80 mm gelegt werden kann;
"2" ist ein optisches CCD mit einer geteilten Vision für eine Leiterplatte im Vergleich zu einem Chip, der auf einem Monitorbildschirm ausgerichtet ist.
Beide laufen automatisch zusammen zum Ausrichten, Aufnehmen und Auswechseln etc

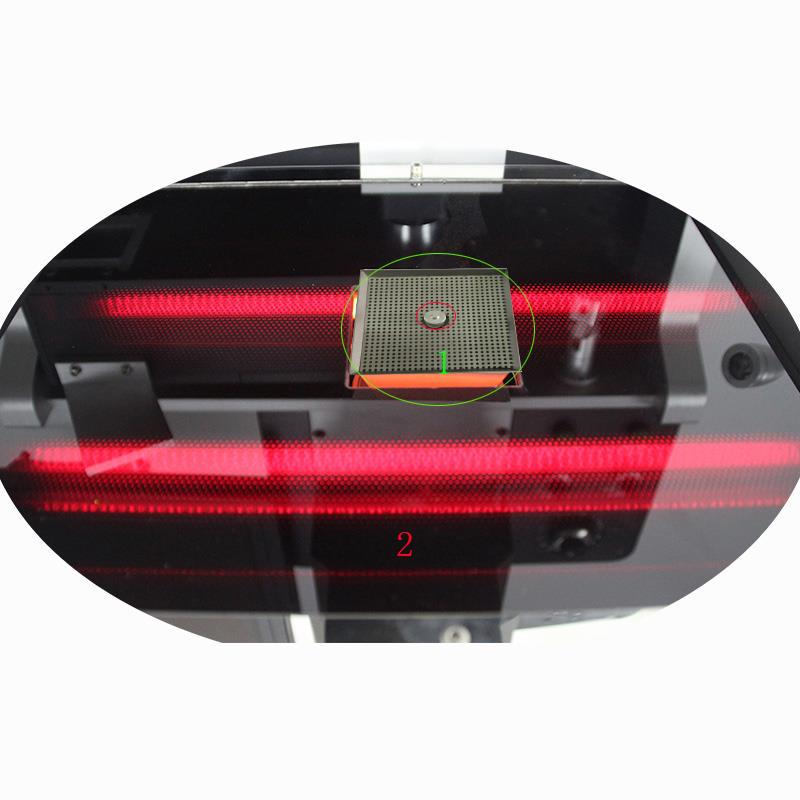

Die untere Heißluft und IR
"1" ist die untere Heißluftheizdüse, die sogar von 2 * 2 ~ 80 * 80 mm angepasst werden kann
jedoch, bis zu 100 * 100 mm, aus Titanlegierung, rostet nicht und mit magnetischen Pe-
destal, lässt sich einfach und problemlos montieren. Es gibt auch eine kleine Schraubenform in der Mitte
Diese Düse kann beim Erhitzen ein Motherboard mit einer großen Größe befestigen.
„2“ ist die untere IR-Vorheizzone, geschützt durch eine spezielle Glasabdeckung, diese Vergaser-
an innen eingebauten Kernheizungsrohren, die gleichmäßig Wärmeenergie abgeben können, wodurch eine Motten-
erboard bestens geschützt werden.

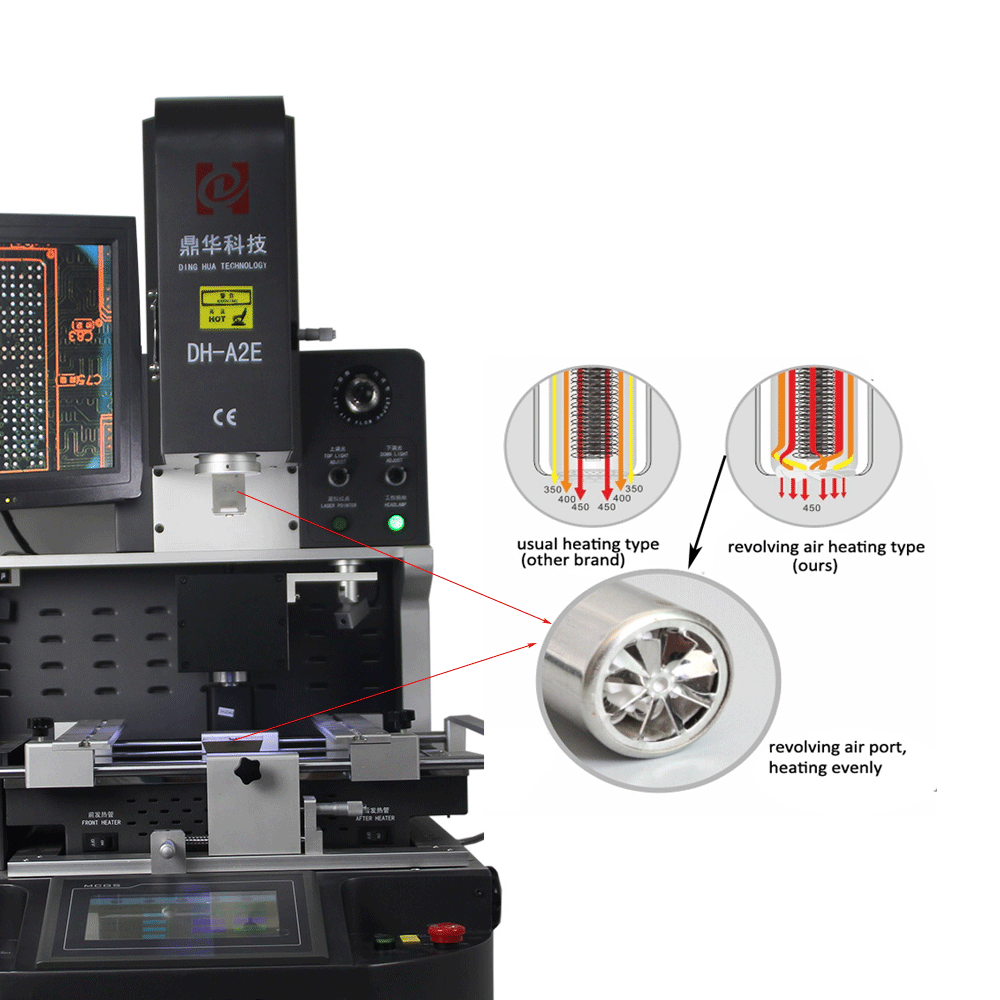

Heißluftheizung
Heißluftheizungen, obere und untere Heizungen für den Luftstrom, wodurch Lötkugeln geschmolzen werden
Löten oder Entlöten eines Chips auf einem Motherboard.
Hergestellt aus importierten Materialien, die sich durch gleichmäßigen Luftstrom und anhaltende Wärme auszeichnen
Leben ist mehr als 10 Jahre.
Unsere Ersatzteile werden von namhaften Unternehmen geliefert
Wie Omron-Relais, Mitsubishi-SPS, Meanwell-Netzteil usw.
Verpackung und Lieferung:
Verpackt mit stabiler Sperrholzkiste für BGA-Rework-Station.
Geliefert von DHL, FedEx, TNT und SF, aber auch Bahn-, See- oder Luftversand,
je nach menge und anforderung der kunden.
