Optische Heißluft-SMD-Rework-Maschine
Optische Heißluft-SMD-Nachbearbeitungsmaschine 1. Kurze Vorschau: Wir liefern die BGA-Nachbearbeitungsmaschine DH-A5 mit besserer Leistung. Wir haben uns der BGA-Nachbearbeitung und automatischen Maschinen verschrieben und decken den größten Teil Indiens, Europas und des amerikanischen Marktes ab. Wir gehen davon aus, dass Sie lange dabei sein werden Teampartner in China. 1....
Beschreibung
Optische Heißluft-SMD-Rework-Maschine
1. Kurze Vorschau:
Wir liefern die BGA-Nacharbeitsmaschine DH-A5 mit besserer Leistung. Wir haben uns der BGA-Nacharbeit gewidmet und
automatische Maschinen, die den größten Teil Indiens, Europas und des amerikanischen Marktes abdecken. Wir erwarten, dass es so wird
Ihr langjähriger Teampartner in China.
1. Spezifikation
Spezifikation | ||
1 | Totale Kraft | 6800W |
2 | Oberheizung | 1200W |
3 | Unterhitze | 2. 1200 W, 3. IR-Heizung 4200 W |
4 | Leistung | AC220V±10％50Hz |
5 | Treiber | Servotreiber verwendet. Vollautomatisches Bestücken, Bestücken, Löten und Entlöten, Kühlen. |
6 | Betriebsmodus | Zwei Modi: manuell und automatisch, HD-Touchscreen, intelligente Mensch-Maschine, digitale Systemeinstellung. |
7 | Spänezuführung | automatisch, für 1*1~80*80 mm Chip |
8 | Optisches CCD-Kameraobjektiv | Automatisch vorwärts/rückwärts, rechts/links |
9 | Kameravergrößerung | 10x - 220x |
10 | Feinabstimmung der Werkbank: | ±15 mm vorwärts/rückwärts, ±15 mm rechts/links |
11 | BGA-Positionierung | Laserpositionierung, schnelle und genaue Position von Leiterplatte und BGA |
12 | Höchste Luftgeschwindigkeit | Kann mit dem Einstellknopf eingestellt werden, um zu verhindern, dass sich winzige BGAs bewegen. |
13 | PCB-Positionierung | Intelligente Positionierung, Leiterplatte kann in X- und Y-Richtung mit „5-Punkt-Unterstützung“ + V-Nut-Leiterplattenhalterung + Universalbefestigungen eingestellt werden. |
14 | Temperaturkontrolle | K-Sensor, Regelkreis, SPS-Steuerung, Servotreiber |
15 | Platzierungsgenauigkeit: | ±0.01mm |
16 | Temperaturgenauigkeit | ±1 Grad |
17 | Beleuchtung | 2 Stück Licht, egal aus welcher Perspektive Sie den Chip/die Platine betrachten, es gibt keinen Schatten |
18 | Speicherung von Temperaturprofilen | mehr als 50000 Gruppen |
19 | Aufzeichnung von Temperaturprofilen | Vollständige Aufzeichnung von Temperaturprofilen (gut für die Analyse) |
20 | PCB-Größe | Max. 420×470 mm, Min. 22×22 mm |
21 | BGA-Chip | 2x2 - 80x80 mm |
22 | Mindestspanabstand | 0.15mm |
23 | Externer Temperatursensor | 5Stk |
24 | Maße | 730x670x940mm |
25 | Nettogewicht | 91 kg |
2.Produktmerkmale und Vorteile der DH-A5 BGA-Rework-Station
Hauptmerkmale der DH-A5 BGA-Rework-Station:
1. Starke und perfekte Funktionsauswahl
2. Mit acht Temperaturwellen in der Speichersoftware
3.Kann die richtige Temperaturwelle entsprechend den Löt-/Entlötanforderungen auswählen
4.Intelligente Temperaturwellenheizung
5.Kann automatisch löten/entlöten
6.einstellbare Lampe und Laser
7.Geeignet zum Entlöten von beliebigen Winkelkomponenten
8. Die intelligente Temperaturregelung PID kann IC-Schäden durch schnelles oder ununterbrochenes Aufwärmen vermeiden
9. Schönes Heißschmelzsystem mit Infrarot-Schweißtechnologie
10.Die Wärme lässt sich leicht durchstechen und gleichmäßig verteilen und eignet sich für eine Vielzahl von Computer-, Notebook- und PlayStation-BGA-Komponenten
11.Freundliche Mensch-Maschine-Bedienoberfläche und perfektes LCD-Display
12.Ergonomisches Design, praktisch und einfach zu bedienen
13.Garantie: 1 Jahr

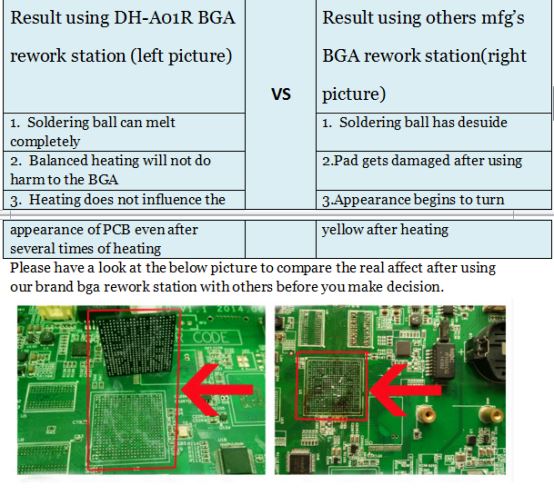

Echte Reparaturleistung der DH-A5 BGA Rework Station:

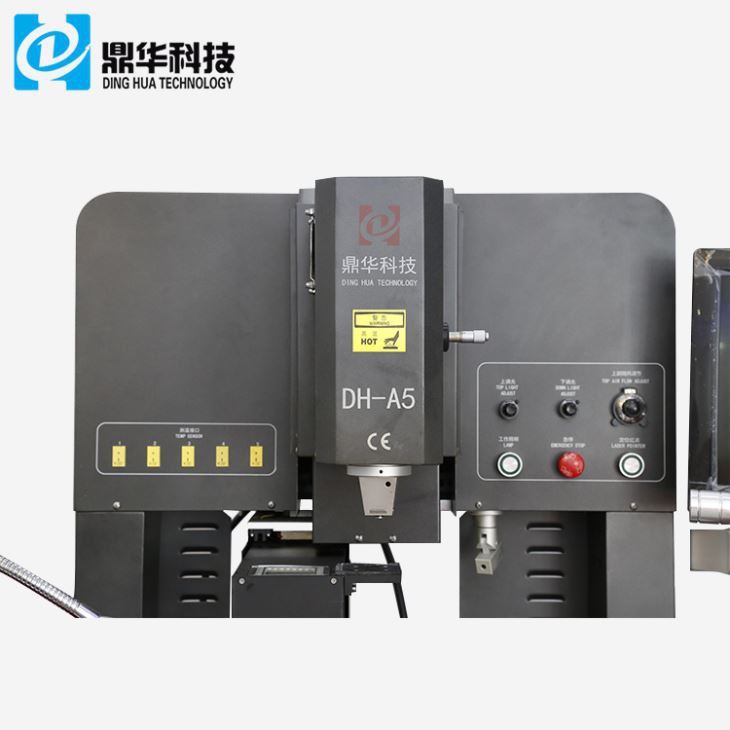

4. Detaillierte Bilder der DH-A5 BGA REWORK STATION

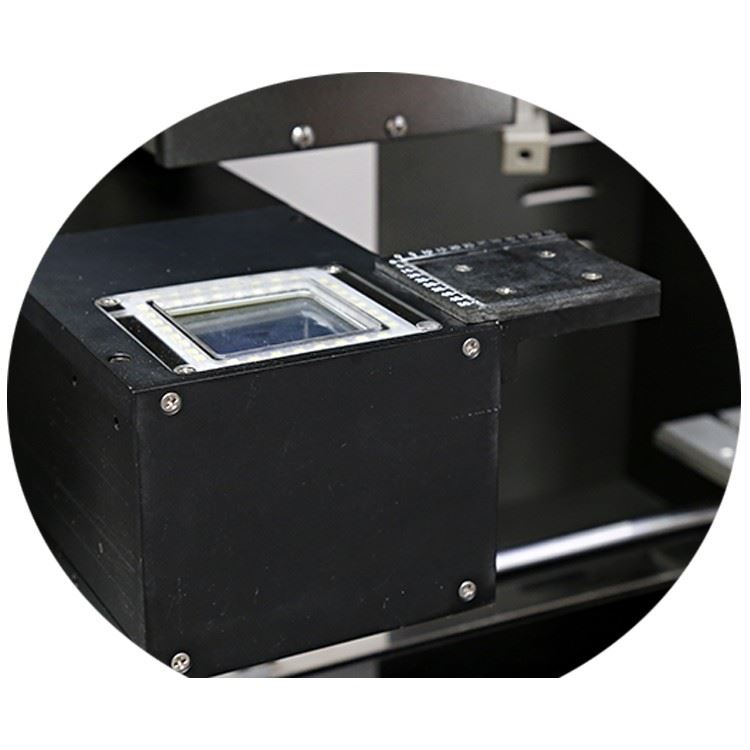

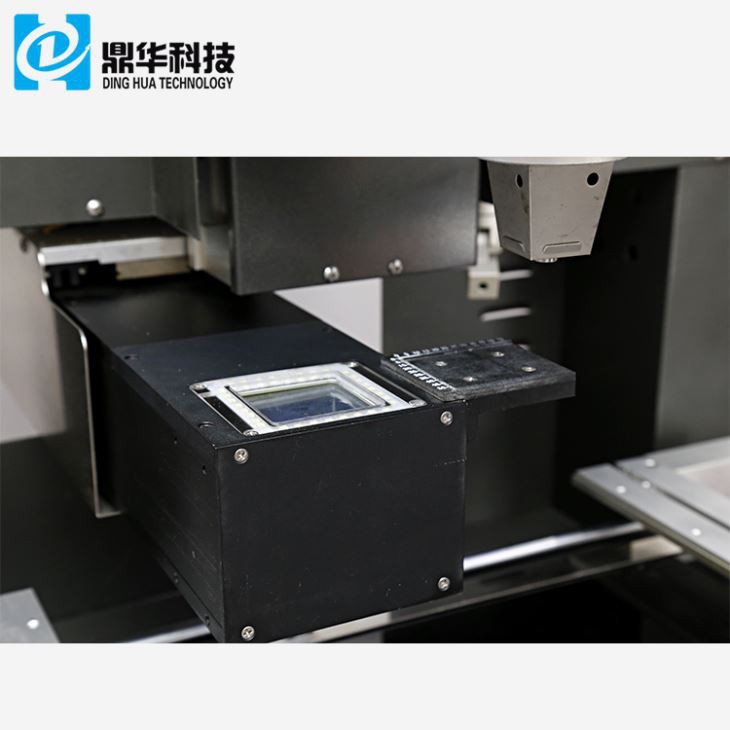

Spänezuführung
Vollautomatischer Spänevorschub, Spänevorschub für 1*1~80*80 mm verfügbar
IR-Vorheizbereich
Kohlefaser-Heizrohre, dunkles Licht wird leichter von PCB/Chip absorbiert und Anti-Hochtemperatur-Glas
Durch das Abdecken kann verhindert werden, dass Kleinteile und Staub ins Innere gelangen.

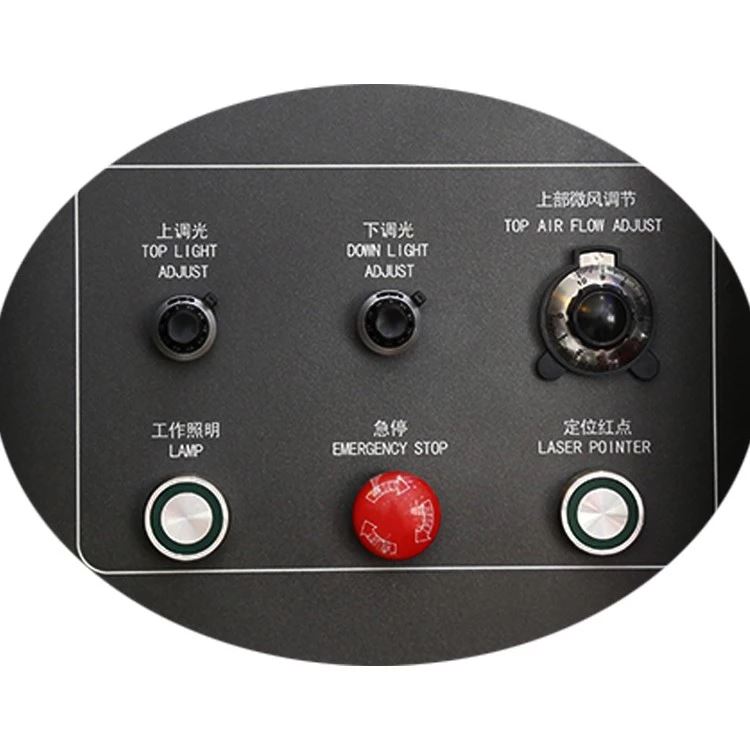

Funktionstasten
1. Luftstrom-Einstelltasten, es kann auf vollautomatisch (programmiert) aufgerüstet werden, insbesondere für kleine
Präzise Komponenten.
2. Lichtschalter: Mit 2 Lichtern können Sie die Leiterplatte oder den Chip aus jeder Perspektive und ohne Schatten beobachten.
3. Notruftaste, Einstelltasten für optische Lichter und Laserpositionierung usw.
Bildschirm
1980P, 15 Zoll, 10- bis 220-facher Zoom, sie können dem Techniker helfen, alle Punkte auf Chip und Leiterplatte besser zu erkennen.
Optische CCD-Kamera
Das aus Japan importierte Gerät verfügt über zwei Seiten, mit denen sich Chip- und PCB-Punkte mit bis zu 5 bis 10 Millionen Pixeln auf dem Monitorbildschirm erkennen lassen.
6. Verpackung, Lieferung und Service der DH-A5 BGA REWORK STATION
Packliste
1, DH-380 BGA-Rework-Station (Touchscreen) 1 Satz
2, Anzeige 1 Satz
3, Vakuumsauger, 3-teilig
4, DH-380 Spezifikation (Handbuch) 1 Exemplar
5, Heißluftdüse 5-teilig (31*31/38*38/41*41/34*34/55*55)
6, Abnormitätsclip 6-teilig
7, Blütenknopf 6-teilig
8, Stützschraube 6-teilig
9, Externer Temperatursensor 1 Stück
Lieferdetails
Per DHL, TNT, FEDEX, Luftschifffahrt, Seeschifffahrt und Landtransport usw. dauert es je nach Versandart 3 bis 30 Tage, bis es am Zielort ankommt.
7. Die Vorteile der Dinghua BGA-Reworkstation:
Warum uns wählen
Wir sind der professionelle Hersteller von BGA-Rework-Stationen. Und das schon seit mehr als 13 Jahren.
Engagiert in Design, Entwicklung, Produktion und Verkauf.
2. Unsere Maschine ist von bester Qualität und niedrigem Preis. Sind bei Reparaturwerkstätten und Ausbildungsschulen auf der ganzen Welt beliebt.
Wir heißen Sie herzlich willkommen, unser Agent zu sein.
3. Schnelle Lieferung: FedEx, DHL, UPS, TNT und EMS. Viele Modelle ständig auf Lager.
4.Zahlung: Western Union, PayPal, T/T.
5.OEM und ODM sind willkommen.
6. Die gesamte Maschine wird mit einer Bedienungsanleitung und einer CD ausgestattet.
