SMT Pick & Place Reball-System
1.optisches Ausrichtungssystem2.Laserpositionierung3.Obere Heizung und Düse 2 in 14.HD-Touchscreen-Schnittstelle
Beschreibung
SMT Pick & Place Reball-System
Beim Auto Reball System handelt es sich wahrscheinlich um eine bestimmte Marke oder ein bestimmtes Gerätemodell, das bei der Herstellung oder Reparatur von Elektronikgeräten verwendet wird.
Dabei kann es sich um eine Maschine oder ein Werkzeug handeln, das dazu dient, kleine Bauteile aufzunehmen und auf einer Leiterplatte zu platzieren oder fehlerhafte Bauteile auszutauschen
Komponenten auf einer Platine. Ohne weiteren Kontext oder Informationen ist es schwierig, eine detailliertere Erklärung zu geben.
Betriebsdemo:
Entlöten von BGA-Kugeln und Zinn
Spezifikationen:
| 1 | Totale Kraft | 5200w |
| 2 | 3 unabhängige Heizungen | Obere Heißluft 1200 W, untere Heißluft 1200 W, untere Infrarot-Vorheizung 2700 W |
| 3 | Stromspannung | AC220V ±10 % 50/60 Hz |
| 4 | Elektrische Teile | 7-Zoll-Touchscreen + hochpräzises intelligentes Temperatursteuermodul + Schrittmotortreiber + SPS + LCD-Display + hochauflösendes optisches CCD-System + Laserpositionierung |
| 5 | Temperaturkontrolle | K-Sensor mit geschlossenem Regelkreis + automatische PID-Temperaturkompensation + Temperaturmodul, Temperaturgenauigkeit innerhalb von ±2 Grad. |
| 6 | Leiterplattenpositionierung | V-Nut + Universalhalterung + bewegliches Leiterplattenregal |
| 7 | Anwendbare Leiterplattengröße | Maximal 370 x 410 mm, minimal 22 x 22 mm |
| 8 | Anwendbare BGA-Größe | 2x2mm~80x80mm |
| 9 | Maße | 600x700x850mm (L*B*H) |
| 10 | Nettogewicht | 70 kg |
Anwendungen:
Charakteristisch:

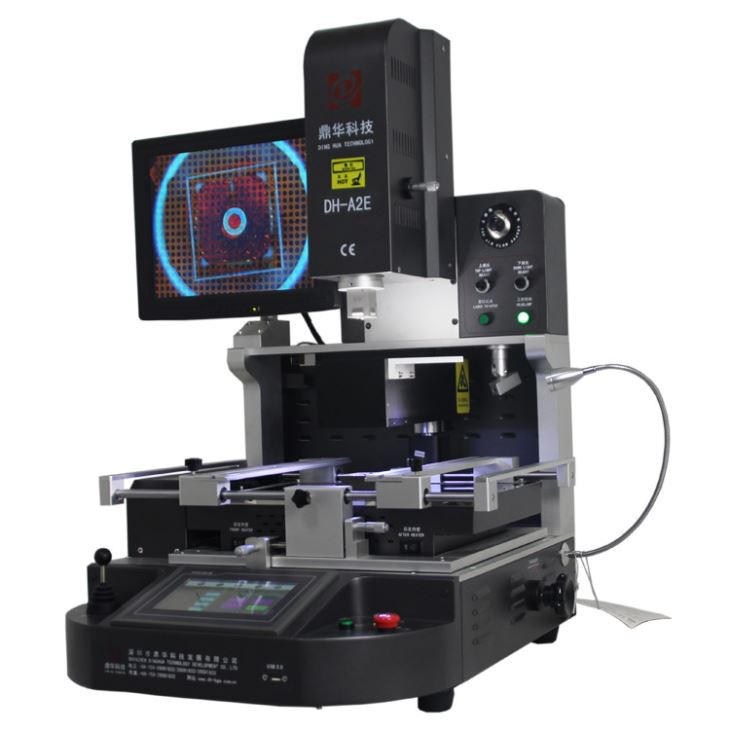

SMT Pick & Place Reball-System DH-A2E
DH-A2E ist für die Nachbearbeitung von SMD/BGA/uBGA/QFN/LEDs auf kleinen bis mittelgroßen Leiterplattenbaugruppen konzipiert
bis zu einer Leiterplattenkapazität von 18 Zoll/450 mm. Es ist mit erweiterten Funktionen ausgestattet, die viele Vorteile bieten, darunter auch die höchsten
Leistung und Lötqualität sind überall erhältlich und dennoch einfach einzurichten und zu verwenden. mit nur dem Besten
Komponenten für optimale Präzision, unser meistverkauftes System und eine der leistungsstärksten BGA-Rework-Stationen
weltweit.
Packliste :
Materialien: Stabile Holzkiste + Holzstäbe + wasserfeste Perlbaumwolle mit Folie
1 Stück Pinselstift
1 Stück Bedienungsanleitung
1 Stück CD-Video
3 Stück obere Düsen
2 Stück Bodendüsen
6 Stück Universalbefestigungen
6 Stück Befestigungsschrauben
4 Stück Stützschraube
Saugergröße: Durchmesser in 2,4,8,10,11 mm
Innensechskantschlüssel: M2/3/4
Maße: 81 x 76 x 85 cm
Bruttogewicht: 115 kg
Versand per FedEx, DHL, UPS usw. per Tür-zu-Tür-Kurierdienst innerhalb von 3-5Tagen
