Vorheizen der BGA-Lötmaschine mit Touchscreen

Vorheizen der BGA-Lötmaschine mit Touchscreen

1.Produktmerkmale der Vorheiz-Touchscreen-BGA-Lötmaschine

Embedded-Industrie-PC.

HD-Touchscreen-Schnittstelle,

Digitale Systemeinstellung mit Mensch-Maschine-Schnittstellenbedienung.

Multifunktionale integrierte Steuerung.

Die Echtzeit-Isttemperatur und die Einstellung der Temperaturkurve können auch zur Analyse und Korrektur der Kurve verwendet werden, wenn

notwendig.

Verwendet eine hochpräzise K-Typ-Thermoelement-Regelung und ein automatisches PID-Temperaturkompensationssystem.

Mit Temperaturmodul und intelligenter Steuereinheit, um eine präzise Temperaturabweichung von ±2 Grad zu ermöglichen.

Die bewegliche Universalhalterung verhindert eine Beschädigung der Leiterplatte an Randkomponenten und ist für alle Arten von Leiterplattenreparaturen geeignet.

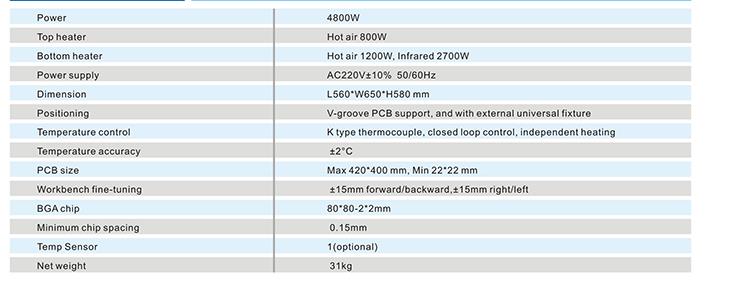

2.Spezifikation der Vorheiz-Touchscreen-BGA-Lötmaschine

3.Details zum Vorheizen der BGA-Lötmaschine mit Touchscreen

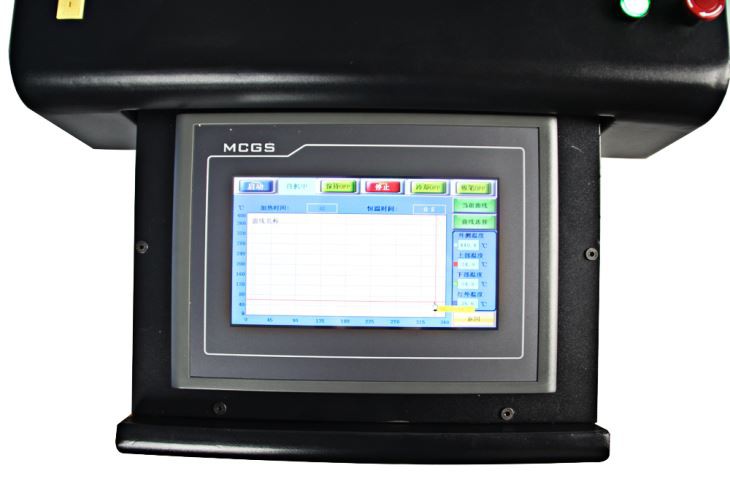

HD-Touchscreen-Schnittstelle;

2. Drei unabhängige Heizgeräte (Heißluft und Infrarot);

3. Vakuumstift;

4.LED-Scheinwerfer.

4. Warum sollten Sie sich für unsere BGA-Lötmaschine mit Vorwärm-Touchscreen entscheiden?

5.Zertifikat für das Vorheizen der BGA-Lötmaschine mit Touchscreen

6.Verpackung und Versand des Vorwärm-Touchscreen-BGA-Lötens

7.Kontaktieren Sie uns

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 158 6711 4827

8. Verwandtes Wissen

Sechs Bedingungen, die dazu führen können, dass LED-Lampenperlen beim Schweißen absterben

1. Lötkolbenschweißen ist am häufigsten, wie zum Beispiel Muster, Wartung, weil die meisten der bestehenden Hersteller

2. Um Kosten zu sparen, kaufen Sie das Eisen meist aus unqualifizierten, leicht qualitativ hochwertigen Produkten zurück, die meisten Erdungen sind schlecht.

3. Es liegt eine Undichtigkeit vor, der Schweißvorgang. Dies entspricht der Undichtigkeit der Lötkolbenspitze – die LED ist verschweißt –

4. Der menschliche Körper - die Erde bildet eine Schleife, die dem Dutzendfachen - Hundertfachen der Spannung der Lampe entspricht

5. zu den LED-Lampenperlen hinzugefügt, brennt es sofort aus.

Hinweis: Die Situation beim Verbinden von statischen Gurten wird ernster, da der menschliche Körper mit dem statischen Gurt verbunden ist

Gürtel, der Widerstand zur Bildung einer Schleife zum Boden ist kleiner, der Strom durch den menschlichen Körper zu den Lampenperlen wird kleiner sein

größer, was auch viele Leute gesagt haben, ist offensichtlich elektrostatisch. Es gibt immer noch so viele Probleme mit Lampenschäden.

2. Ausgefallene Lichter durch Schweißen an der Heizplattform. Aufgrund der ständigen Musterliste von Lampen und Laternen bieten die meisten Unternehmen

müssen die Anforderungen von Kleinserien und Musterbestellungen erfüllen. Aufgrund der Vorteile geringer Ausrüstungskosten, einfacher Struktur und

Betrieb wird die Heizplattform zum besten Produktionswerkzeug. Aufgrund der Nutzung der Umgebung (z. B. gibt es jedoch

eine Lüftertemperatur, bei der die Temperatur nicht konstant sein kann) und die Kontrolle des Schweißers über seine Fähigkeiten und die Schweißgeschwindigkeit

Durch die toten Lichter ist es zu einem großen Problem geworden, es gibt auch Heizungs-Plattform-Erdungsbedingungen.

3. Reflow, im Allgemeinen ist diese Schweißmethode die zuverlässigste Produktionsmethode, die für die Massenproduktion und -verarbeitung geeignet ist, wenn nicht

Bei richtiger Handhabung kann es schwerwiegendere Folgen haben, wenn die Lichter ausfallen, z. B. eine unangemessene Temperatureinstellung oder eine schlechte Maschine

Erdung.

Zweitens aufgrund unsachgemäßer Lagerung aufgrund toter Lichter:

Dieses Problem tritt am häufigsten auf, da nach dem Öffnen der Verpackung keine Rücksicht auf die Feuchtigkeitsproblematik der Lampe genommen wird

Perlen mehr als die Verwendung von Silikonkautschuk-Dichtungsmaterial, das nach einem bestimmten Grad an Wasseraufnahmeeigenschaften nachgibt

Die Lampenperlen nach Feuchtigkeit, nach dem Hochtemperaturschweißprozess Silikon dehnt sich aufgrund der Wärmeausdehnung aus und zieht sich zusammen, Golddraht,

Chips und Stents führen zu einer Verformung und Verschiebung des Golddrahtes, was dazu führt, dass das Licht nicht hell ist. Daher,

Es wird empfohlen, die LED in einer trockenen und belüfteten Umgebung mit einer Lagertemperatur von -40 aufzubewahren. Grad - +100 Grad, relativ

Luftfeuchtigkeit unter 85 %; LED wird innerhalb von 3 Monaten im Originalverpackungszustand verwendet. Es ist besser, Rost an der Halterung zu vermeiden. wenn das

Wenn der LED-Beutel geöffnet ist, sollte er so schnell wie möglich verwendet werden. Die Lagertemperatur beträgt 5 Grad -30 Grad und die relative Luftfeuchtigkeit liegt unter 60 %.

Drittens statische Elektrizität:

Statische Elektrizität kann zu Fehlfunktionen der LED führen. Es wird empfohlen, zu verhindern, dass ESD die LED beschädigt.

1. Der Bediener muss beim Testen und Zusammenbauen von LEDs antistatische Armbänder und antistatische Handschuhe tragen.

2. Schweißgeräte und Prüfgeräte, Arbeitstische, Lagerregale usw. müssen gut geerdet sein.

3. Verwenden Sie einen Ionenventilator, um die statische Elektrizität zu beseitigen, die die LED während der Lagerung und Montage erzeugt.

4. Die antistatische Materialbox wird für die LED-beladene Materialbox verwendet, und der Beutel besteht aus einem elektrostatischen Beutel.

5. Wenn Sie keine Chance haben, berühren Sie die LED.

Die ungewöhnlichen Phänomene, die zu LED-Schäden durch ESD führen können, sind:

1. Rückwärtsleckage, Licht führt dazu, dass die Helligkeit abnimmt, ernsthafte Lichter leuchten nicht.

2. Die Durchlassspannung nimmt ab. Die LED gibt kein Licht ab, wenn sie mit niedrigem Strom betrieben wird.

3. Schlechtes Schweißen führte dazu, dass das Licht ausging.

Viertens chemische Reinigung:

Verwenden Sie zum Reinigen der LED keine unklaren chemischen Flüssigkeiten, da diese die Oberfläche des LED-Kolloids beschädigen und sogar Gelrisse verursachen können. Falls benötigt,

Reinigen Sie es mit einem Alkoholtupfer bei normaler Belüftung. Es ist am besten, die Zeit in einer Minute zu kontrollieren.

Fünftens: Verformung durch tote Lichter:

Aufgrund der Tatsache, dass einige der Lampenplatinen verformt sind, wird der Bediener die Platine umformen. Da sich das Board verformt, wird das Obermaterial verformt

Auch die Lampenperlen verformen sich. Der Golddraht wäre kaputt und die Lampe würde nicht leuchten. Es wird empfohlen, diesen Board-Typ zu verwenden. Glücklicherweise erfolgt die Kunststoffverarbeitung vor der Produktion. Längere Montage und Bewegung in der Produktion können auch zu Verformungen und Brüchen führen

Das Golddraht-Phänomen. Es gibt eine Stapelung, der Produktionsprozess soll die Bequemlichkeit erleichtern, die Lampenplatine wird aufgrund der Schwerkraft gestapelt,

Die unteren Lampenperlen werden erzwungen verformt, wodurch der Golddraht beschädigt wird.

Sechstens stimmen Wärmeableitungsstruktur, Netzteil und Lichtplatine nicht überein:

Aufgrund der unangemessenen Auslegung oder Auswahl des Netzteils überschreitet das Netzteil den maximalen Grenzwert (Überstrom, sofortige Auswirkung).

die LED hält aus; Die unangemessene Kühlstruktur der Lampe kann zu totem Licht und vorzeitigem Lichtausfall führen.
