Optische Computer-BGA-Rework-Station

                                                                                                     Optische Computer-BGA-Nacharbeitsstation

1. Schnellvorschau:

Wir liefern DH-G600 BGA Rework-Maschinen für die Computerreparatur zum besten Angebot. Alle unsere Produkte sind CE-zertifiziert. Das sind wir

Es handelt sich um ein Originalwerk, der Preis ist viel wettbewerbsfähiger und das Preis-Leistungs-Verhältnis ist höher. Professionelle Ingenieure und ein Vertriebsteam sorgen für die Bereitstellung

die Unterstützung für Sie. Wir gehen davon aus, Ihr langjähriger Teampartner in China zu werden.

2. Parameter der DH-G600 BGA-Rework-Station

Produktparameter Produktname Löt- und Entlötmaschine Gesamtleistung 5300W Oberhitze 1200w Unterhitze Boden-Heißluftheizung 1200 W, IR-Vorheizung 2700 W Leistung 220V 50HZ/60HZ Positionierung Leiterplatten mit V-Nut können in der X- und Y-Achse verstellt werden und sind mit einer Universalhalterung ausgestattet Temperaturkontrolle K-Typ, geschlossener Regelkreis PCB-Größe Maximal 400 x 380 mm, minimal 22 x 22 mm Chipgröße 2x2-50x50mm Mindestspanabstand 0.15mm Externer Temperatursensor 1 (optional) N.W. ca. 60kg Geeignet Motherboards Mobiltelefon, Laptop, Desktop, Spielekonsole, XBOX360, PS3

3. Die Hauptmerkmale und allgemeinen Verwendungszwecke der DH-G600 BGA-Rework-Station

Hauptmerkmale

♦ Drei unabhängige Heizgeräte können jeweils 8 Heiz- und Kühlsegmente sowie eine konstante Temperatur, das gespeicherte Temperaturprofil, einstellen

ist unbegrenzt. Der IR-Vorheizbereich kann entsprechend der Leiterplattengröße ausgewählt werden.

♦ K-Sensor-Nahsteuerung, präzise Steuerung des Heizvorgangs.

♦ Der leistungsstarke Querstromventilator hilft, die Leiterplatte schnell abzukühlen und verhindert Verformungen.

♦ Leiterplattenhalter mit V-Nut für schnelle, bequeme und genaue Positionierung, passend für alle Arten von Leiterplatten.

Verwendung der DH-G600 BGA REWORK STATION

Anwendungsbereich für BGA-Rework-Stationen

BGA-Rework-Stationen haben in der Welt der PCB-Reparatur und -Änderung verschiedene Anwendungen. Hier sind einige davon

häufigsten Anwendungen.

Upgrades: Upgrades sind einer der häufigsten Gründe für Nacharbeiten. Techniker müssen möglicherweise Teile austauschen oder Erweiterungen hinzufügen.

geradelte Teile auf eine Leiterplatte.

Fehlerhafte Teile: Leiterplatten können verschiedene fehlerhafte Teile aufweisen, die möglicherweise nachgearbeitet werden müssen. Beispielsweise könnten die Pads dabei beschädigt werden

BGA-Entfernung, eine beliebige Anzahl von Teilen könnte durch Hitze beschädigt werden oder es könnten zu viele Hohlräume in der Lötstelle entstehen.

Fehlerhafte Montage: Bei der Nacharbeit kann es zu einer Reihe von Fehlern kommen. Beispielsweise verfügt die Leiterplatte möglicherweise über einen falschen BGA

Ausrichtung oder ein schlecht entwickeltes BGA-Rework-Thermoprofil. Wenn dies der Fall ist, muss die Leiterplatte wahrscheinlich einer weiteren Prüfung unterzogen werden

Nacharbeiten zur Behebung der fehlerhaften Baugruppe.

4. Detaillierte Bilder der G600 BGA REWORK STATION

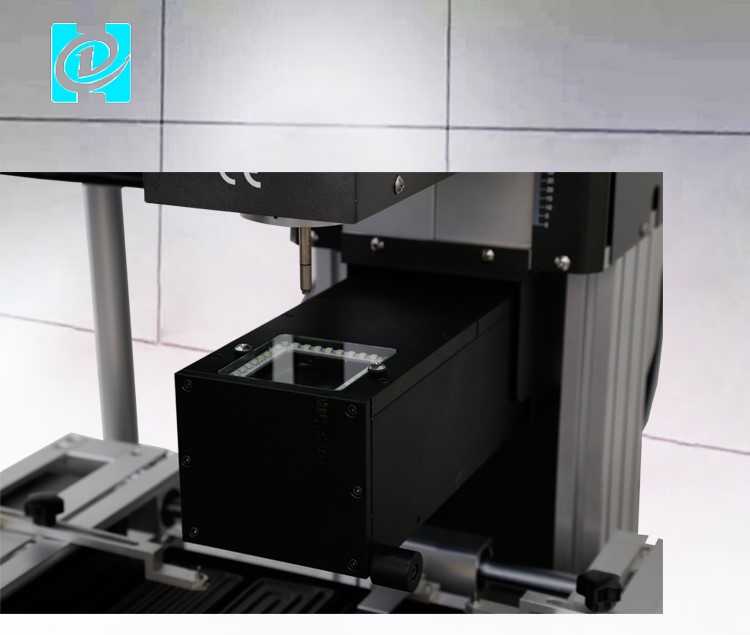

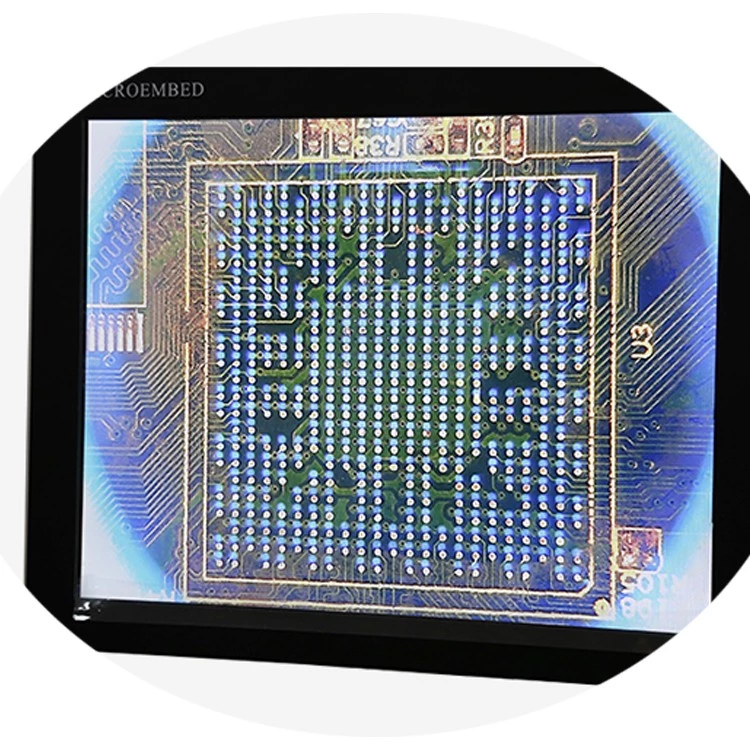

Optisches HD-CCD-Linsenausrichtungssystem

Die Kamera wird aus Panasonic, Japan, importiert, um eine Austauschgenauigkeit von ±0,01 mm zu gewährleisten

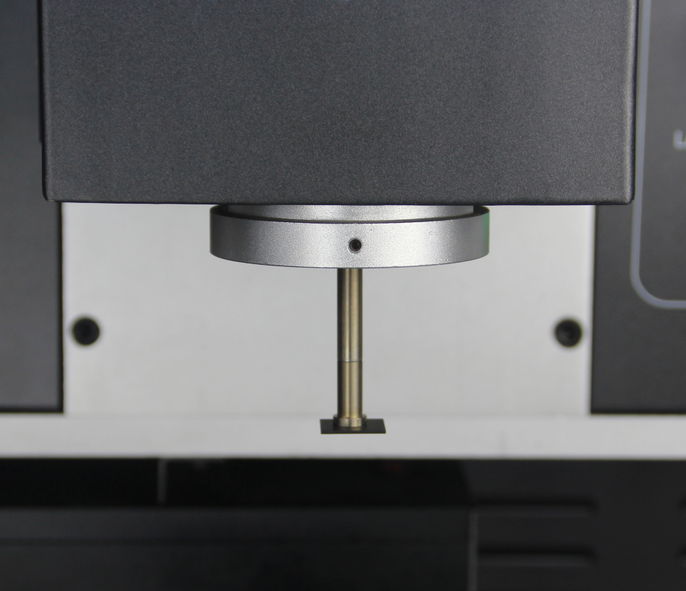

Montagekopf mit eingebauter Druckprüfvorrichtung, um die Leiterplatte vor Beschädigungen zu schützen.

Das eingebaute Vakuum im Montagekopf nimmt den BGA-Chip nach Abschluss des Entlötens automatisch auf

Mit oberer Luftstromeinstellung, um zu verhindern, dass winzige BGA weggeblasen werden.

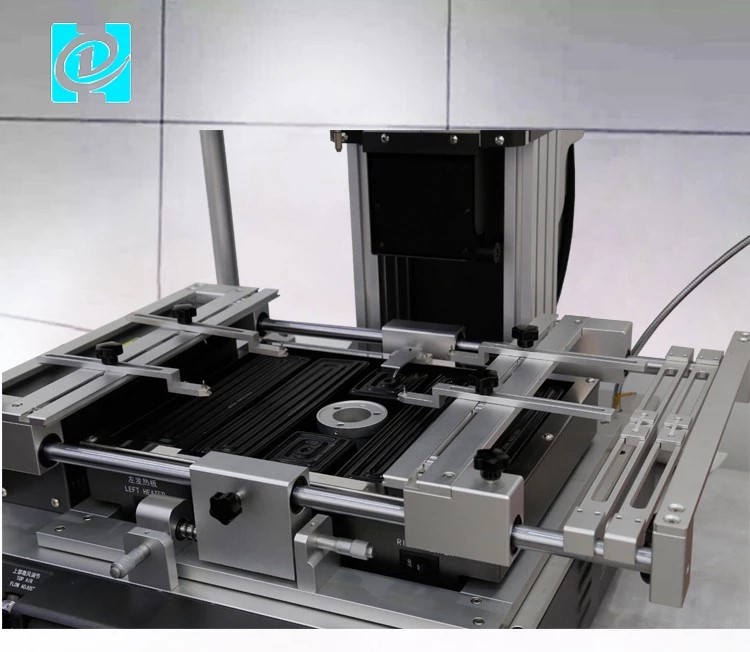

PCB-Positionierung

Leiterplatten mit V-Nut können in der X- und Y-Achse verstellt werden und sind mit einer Universalhalterung ausgestattet

6. Verpackung, Lieferung und Service der G600 BGA REWORK STATION

Liefermöglichkeiten

◆ Das Muster wird innerhalb von 5 Werktagen nach Erhalt der vollständigen Zahlung versandt. 7-15 Tage für Großbestellungen. ◆ Versand per DHL, FedEx, TNT, EMS und UPS Express. Ein Versand auf dem Seeweg ist ebenfalls möglich.

7. FAQ zur G600 BGA REWORK STATION

F: Wie viele Tage können wir die Maschinen bekommen? Wie viele Lieferarten können wir wählen?

A: Wir können die Maschinen innerhalb von 2-3 Tagen nach vollständiger Zahlung versenden, der genaue Zeitpunkt wird jedoch durch den genauen Versand bestimmt

wie du dich entschieden hast.

3-7 Tage per DHL, Fedex, UPS usw. (Tür-zu-Tür-Service)

3-5 Tage mit dem Flugzeug zu Ihrem Flughafen (Door-to-Airport-Service)

25-35 Tage auf dem Seeweg zum Seehafen (Hafen-zu-Hafen-Service)

F: Bieten Sie eine Garantie? Wie wäre es mit dem After-Sales-Service?

A: Wir verfügen über ein professionelles Kundendienstteam und bieten eine einjährige kostenlose Garantie auf Ersatzteile und lebenslangen technischen Support.

Wenn Sie Fragen haben, kontaktieren Sie uns bitte frei.

F: Ist die Bedienung der BGA-Rework-Station-Maschine einfach? Stellen Sie eine Bedienungsanleitung zur Verfügung, um uns zu helfen?

A: Ja, wir stellen das englische Benutzerhandbuch zur Verfügung. Die Maschine ist humanisiert und gestaltet, also machen Sie sich keine Sorgen, und sie ist einfach zu bedienen.
