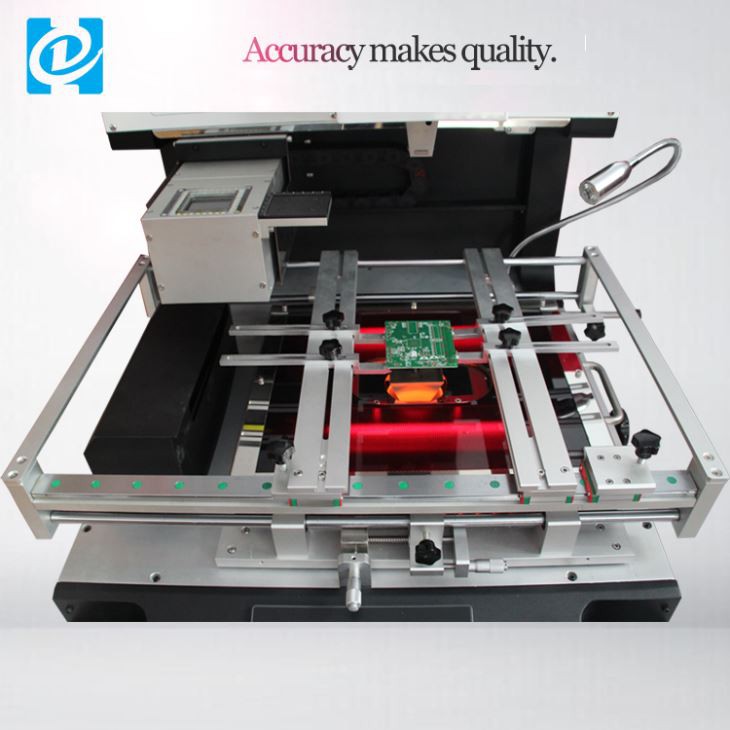

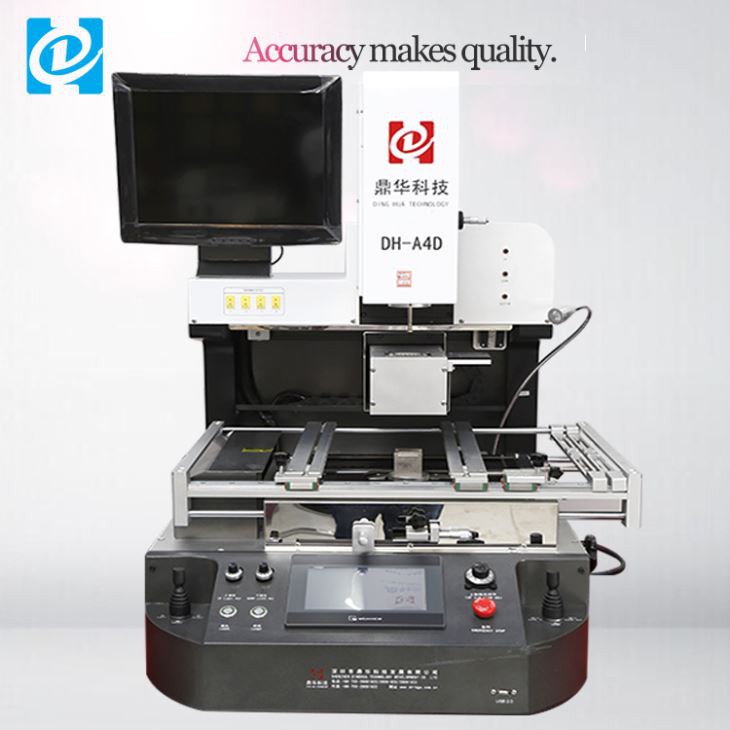

Automatische optische SMD-Rework-Maschine

Automatische optische SMD-Rework-Maschine

1. Schnellvorschau:

Automatische optische SMD-Rework-Maschinen sind hocheffiziente und vielseitige Werkzeuge für jede Elektronikmontagelinie. Sie bieten eine Reihe von Vorteilen, die die Produktivität, Genauigkeit und Qualitätskontrolle verbessern können.

Erstens sind diese Maschinen in der Lage, selbst die komplexesten oberflächenmontierten Komponenten einfach und schnell zu reparieren und auszutauschen. Ihre fortschrittlichen optischen Systeme sorgen für eine präzise Platzierung und Ausrichtung der Komponenten und garantieren so deren korrekte Installation und ordnungsgemäße Funktion.

Zweitens sind automatische optische SMD-Rework-Maschinen benutzerfreundlich und einfach zu bedienen. Mit intuitiver Software und Bedienelementen können Bediener schnell den Umgang damit erlernen, was die Einarbeitungszeit verkürzt und die Gesamtproduktivität steigert.

Darüber hinaus sind diese Maschinen äußerst zuverlässig und beständig. Sie bieten zuverlässige Leistung und Genauigkeit und stellen sicher, dass jede Baugruppe jedes Mal mit dem gleichen hohen Standard abgeschlossen wird, wodurch das Risiko von Mängeln und Fehlern minimiert wird.

Darüber hinaus sind automatische optische SMD-Rework-Maschinen auf lange Sicht kostengünstig. Sie erfordern relativ wenig Wartung und haben eine lange Lebensdauer, was sie zu einer sinnvollen Investition für Elektronikhersteller macht, die Geld sparen und ihr Endergebnis verbessern möchten.

Zusammenfassend lässt sich sagen, dass die Vorteile des Einsatzes einer automatischen optischen SMD-Nachbearbeitungsmaschine klar sind. Sie bieten eine vielseitige und effiziente Lösung für die Reparatur und den Austausch von oberflächenmontierten Komponenten, verbessern Produktivität, Genauigkeit und Qualitätskontrolle und sind gleichzeitig einfach zu verwenden und im Laufe der Zeit kosteneffizient.



2. Spezifikation



Spezifikation
1	Gesamtleistung	6800W
2	Oberheizung	1200W
3	Unterhitze	2. 1200 W, 3. IR-Heizung 4200 W
4	Leistung	AC220V±10％50Hz
5	Betriebsmodus	Zwei Modi: manuell und automatisch.
6	HD-Touchscreen	Intelligente Mensch-Maschine, digitale Systemeinstellung.

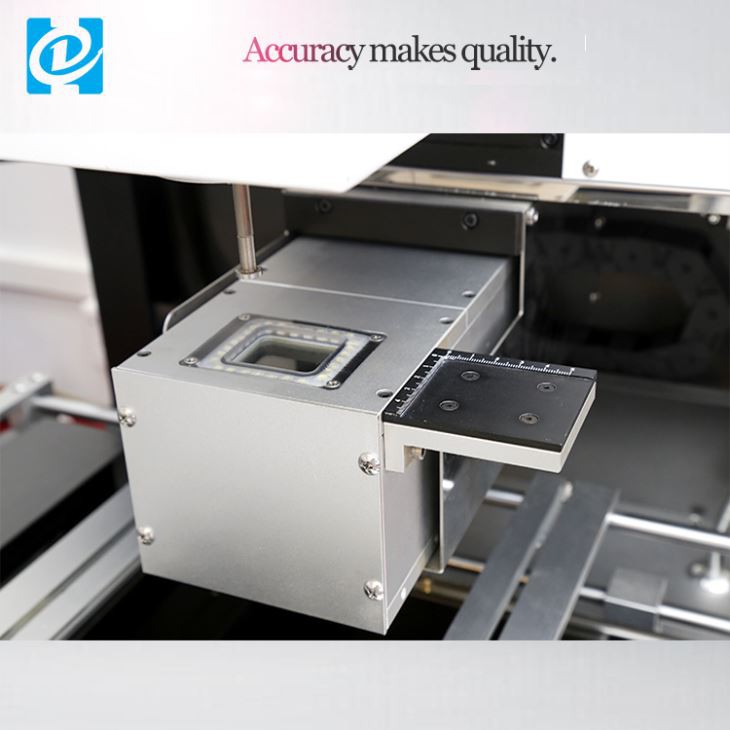

7	Optisches CCD-Kameraobjektiv	Vorwärts/rückwärts, rechts/links per Hand
8	Spänezuführung	automatisch
9	Besonderheit	Der Vakuumsauger kann flexibel sein (1 bis 3 cm) und die Mitte automatisch ermitteln Der Chip, eine auf der Arbeitsplattform installierte Feder und IR können bewegt werden hell oder rechts usw.
10	Kameravergrößerung	10x - 220x
11	Feinabstimmung der Werkbank:	±15 mm vorwärts/rückwärts, ±15 mm rechts/links
12	BGA-Positionierung	Laserpositionierung, schnelle und genaue Position von Leiterplatte und BGA
13	PCB-Positionierung	Intelligente Positionierung, Leiterplatte kann in X- und Y-Richtung angepasst werden „5-Punkt-Unterstützung“ + Leiterplattenhalterung mit V-Nut + Universalbefestigungen.
14	Temperaturkontrolle	K-Sensor, Regelkreis, SPS-Steuerung
15	Platzierungsgenauigkeit:	±0,01 mm
16	Temperaturgenauigkeit	±1 Grad
17	Beleuchtung	Taiwan LED-Arbeitslicht, jeder Winkel einstellbar
18	Speicherung von Temperaturprofilen	50000 Gruppen
19	PCB-Größe	Max. 530×490 mm Min. 22×22 mm
20	BGA-Chip	2x2 - 80x80 mm
21	Mindestspanabstand	0.15mm
22	Externer Temperatursensor	4Stk
23	Maschinenabmessungen	780x740x890mm
24	Nettogewicht	97 kg
25	Bruttogewicht	140 kg
26	Verpackungsmaß	118*86*121 mm

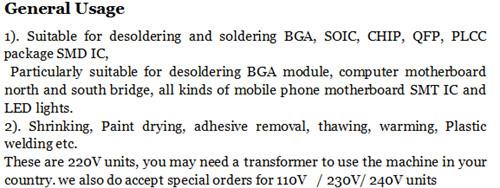

2. Produktmerkmale und Verwendungsmöglichkeiten der DH-A4D BGA-Rework-Station

1. Erweiterte Funktionen der Dinghua DH-A4 BGA-Rework-Station
2. Eingebetteter Industrie-PC, hochauflösende Touchscreen-Schnittstelle, SPS-Steuerung
3. K-Typ-Schließkreissteuerung
4. automatisches Temperaturanpassungssystem
5. Leiterplattenhalterung mit V-Nut
6. Flexible und praktische abnehmbare Halterung
7. Verschiedene Größen von BGA-Düsen

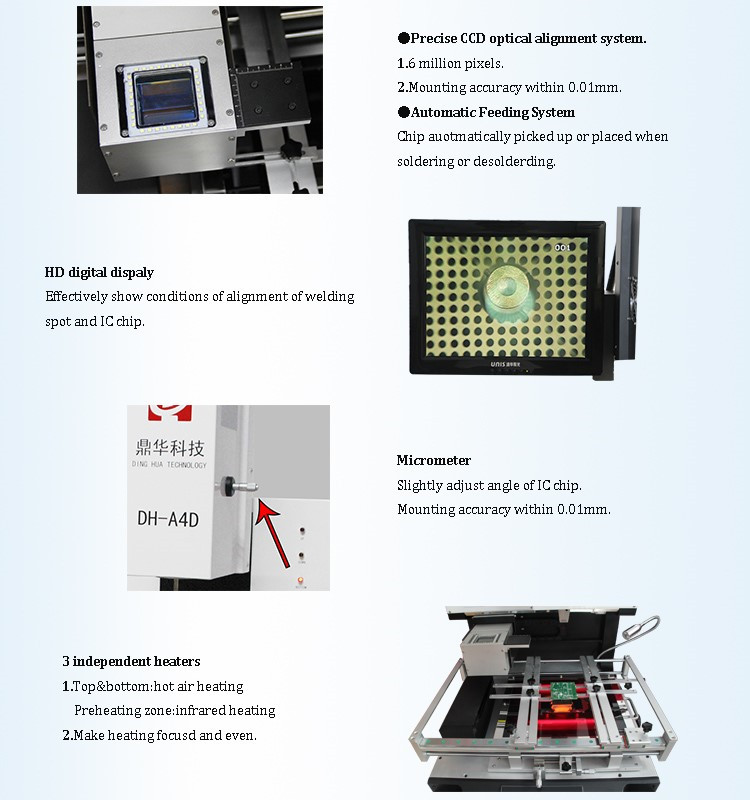

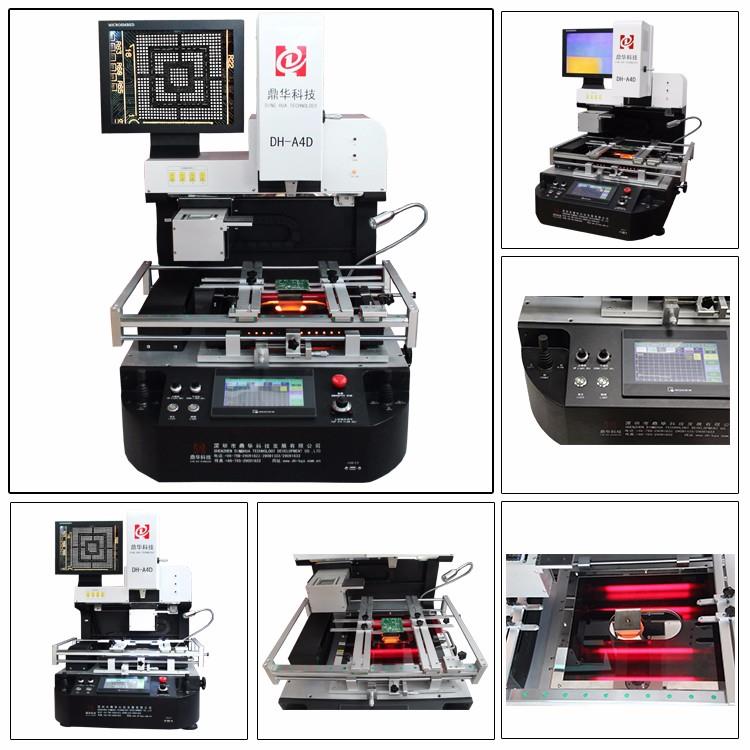

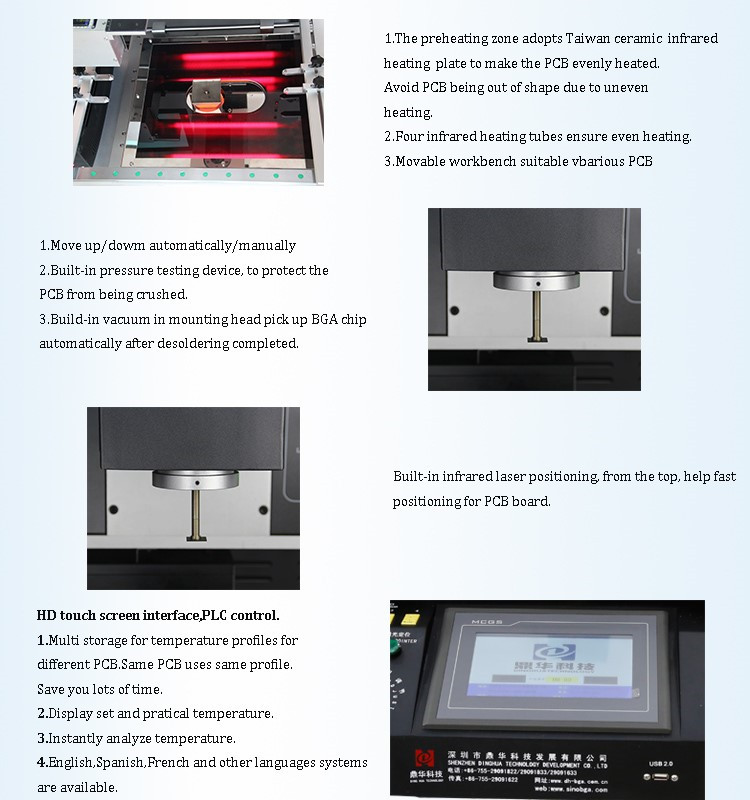

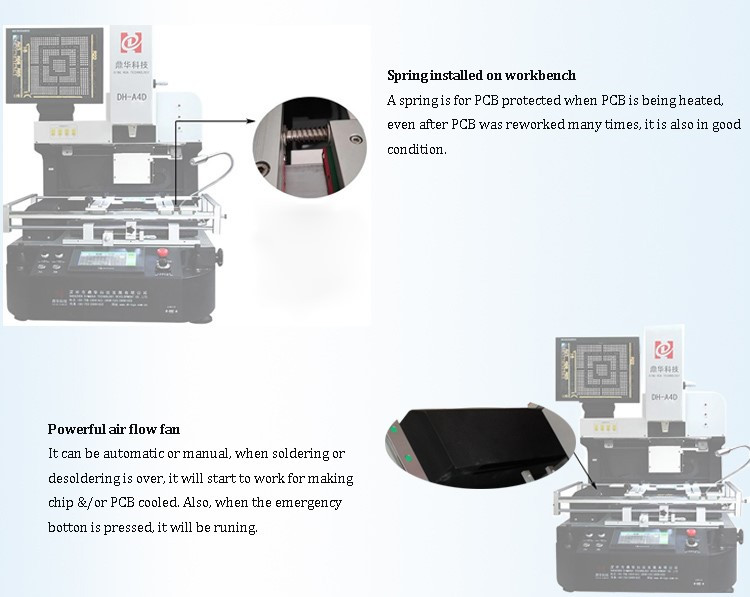

4. Detaillierte Bilder der A4 BGA REWORK STATION





3. Firmenprofil

Über uns

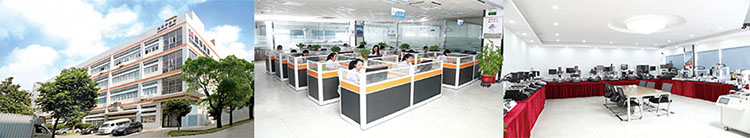

4.Einige Bilder unserer Fabrik und unserer BGA-Nacharbeitsstation

Büros

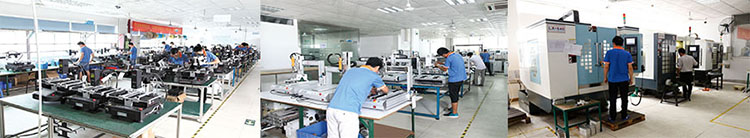

Fertigungslinien

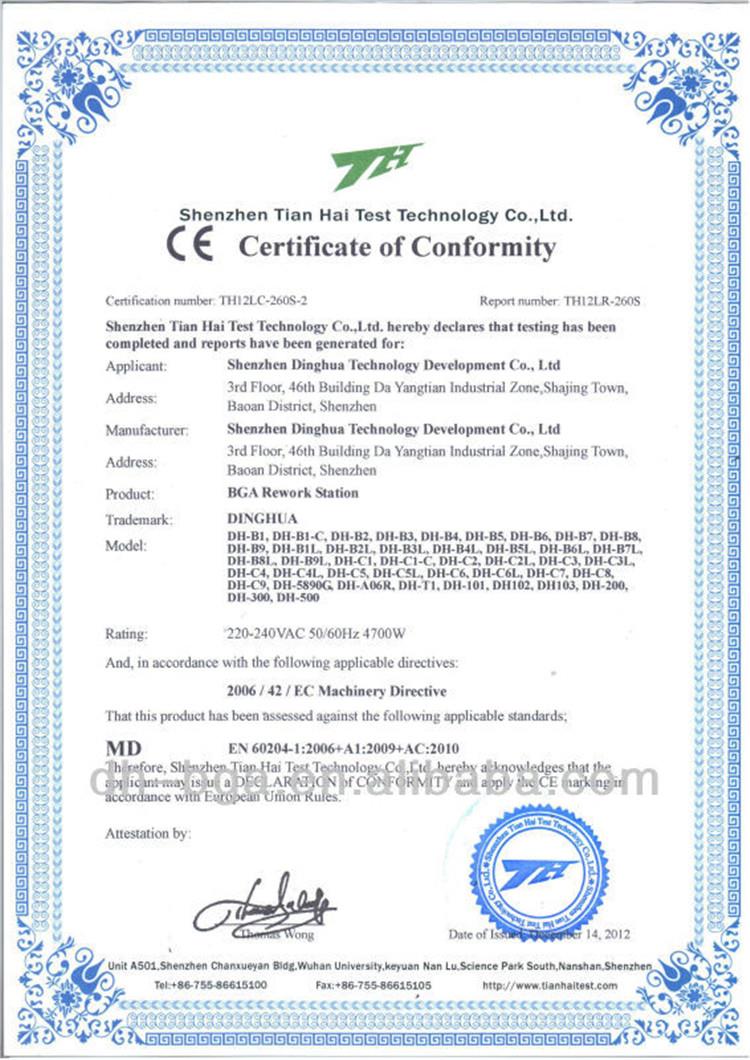

Patente und CE-Zertifizierung wie unten







5.Teil unserer Kunden

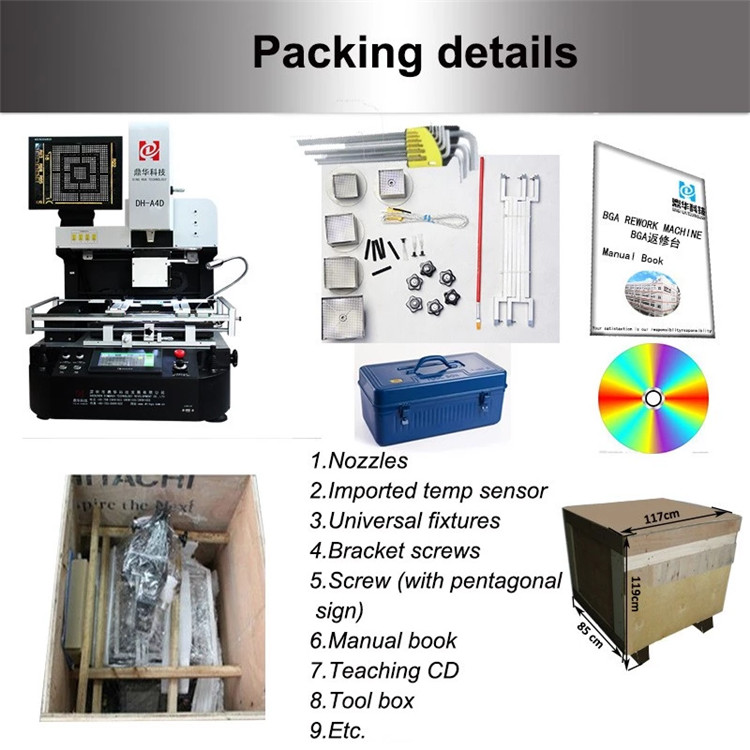

6. Verpackung, Lieferung und Service der DH-A4D BGA REWORK STATION

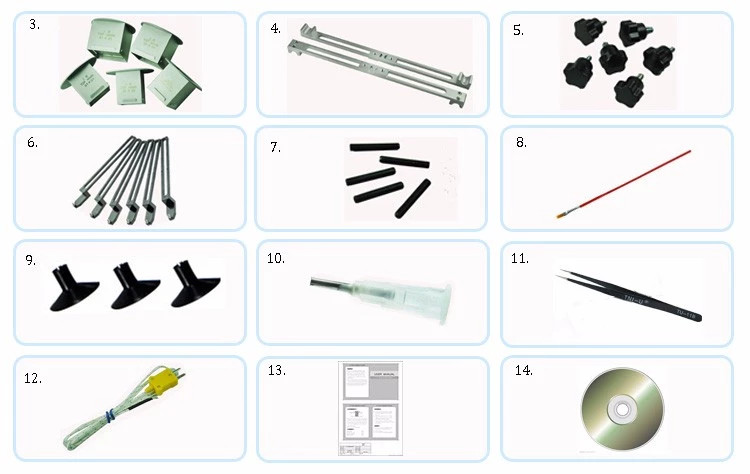

Packliste
1	Maschine	1 Satz
2	Alles gepackt	in einer Holzkiste
3	Obere Düse:	3 Stück (31*31mm, 38*38mm, 41*41mm)
4	Untere Düse:	2 Stück (34 x 34 mm, 55 x 55 mm).
5	Strahl:	2 Stk
6	Pflaumenknopf:	6 Stk
7	Unicersal-Befestigung:	6 Stk
8	Stützschraube:	5 Stk
9	Pinselstift:	1 Stk
10	Vakuumbecher:	3 Stk
11	Vakuumnadel:	1 Stk
12	Pinzette:	1 Stk
13	Kabel des Temperatursensors:	1 Stk
14	Professionelles Lehrbuch:	1 Stk
15	Lehr-CD:	1 Stk

Verpackungsdetails:

Sperrholzkiste (begast),

Packmaß: 85*119*117cm,

Zubehör: Düsen, Thermoelement,

Innere Hexagan-Schraubenschlüssel und Lehre

CD usw.



Lieferdetails,

Per DHL, TNT, FEDEX, Luftschifffahrt, Seeschifffahrt und Landtransport usw. dauert es 3 bis 30 Tage, bis es ankommt

Bestimmungsort nach verschiedenen Versandwegen.





7. FAQ

F. Was ist der Vorteil Ihres Produkts?

A:* Alle unsere Produkte sind CE-zertifiziert.

* Wir sind Originalfabriken, der Preis ist viel wettbewerbsfähiger und bietet ein besseres Preis-Leistungs-Verhältnis.

* Professionelle Ingenieure und ein Vertriebsteam unterstützen Sie



F: Was ist Ihr Paket? Ist es während des Transports sicher?

A: Alle unsere BGA-Rework-Stationen sind in einer stabilen Holzkiste mit Schaumstoff, Stäbchen und Band zur Befestigung im Inneren verpackt. Es ist sicher

genug während des Transports.



F: Auf welchem ​​Weg und nach wie vielen Tagen wird die Maschine ankommen? Was ist Ihr Paket?

A: Wir versenden per DHL, Fed-Ex, UPS usw. (Tür-zu-Tür-Service), 4–7 Tage bis zur Ankunft; per Flugzeug zum nächstgelegenen Flughafen

(Tür-zu-Flughafen-Service) 2–5 Tage bis zur Ankunft; Auf dem Seeweg zum nächstgelegenen Seehafen dauert die Ankunft 10 bis 20 bis 30 bis 40 Tage.

(anderes Land, andere Zeit)



F: Bezüglich der Garantie, wie lange und wie erfolgt der Kundendienst?

A: 1 Jahr Garantie auf Ersatzteile und lebenslanger technischer Support. Wir haben ein professionelles technisches Team, für jede Frage,

Assistentenvideos werden ebenfalls bereitgestellt.
