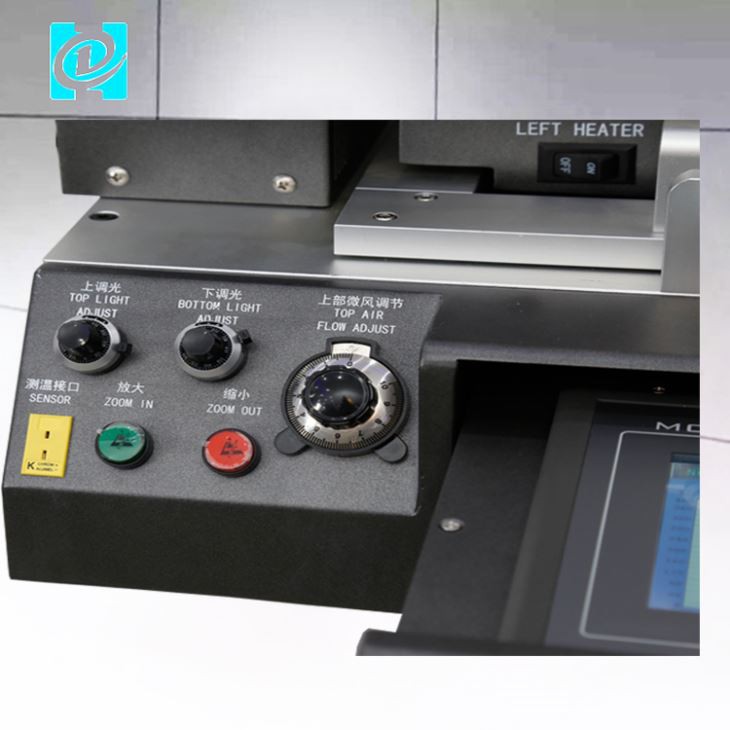

Reflow Touchscreen SMD -Nacharbeitenmaschine

Schnelle Vorschau:

Der Reflow -Touchscreen -SMD -Rework -Gerät ist ein hoch fortschrittliches und innovatives Stück Technologie, das den Prozess der Reparatur der Elektronik revolutioniert hat. Diese Maschine wurde speziell für die Überarbeitung von Oberflächenmontage-Lötchen entwickelt, ein wesentlicher Bestandteil der modernen Elektronikherstellung. Mit seinen fortschrittlichen Merkmalen und Funktionen ist der Reflow -Touchs -SMD -Rework -Gerät für Branchen, die sich mit Elektronik befassen, unverzichtbar geworden.

Die Maschine ist mit einer benutzerfreundlichen Touchscreen-Oberfläche ausgestattet, die den Reparaturvorgang vereinfacht. Darüber hinaus ermöglichen seine fortschrittlichen Merkmale eine präzise Temperaturregelung, um sicherzustellen, dass kritische Komponenten des elektronischen Geräts während der Reparatur nicht beschädigt werden. Der Reflow -Touchscreen -SMD -Nacharbeit ist ebenfalls schnell und effizient und verringert Ausfallzeiten und steigert die Produktivität.

1. Spezifikation

Spezifikation
1	Leistung	4900W
2	Obere Heizung	Hot Air 800W
3	Untere Heizung Eisenheizung	Hot Air 1200W, Infrarot 2800W 90w
4	Stromversorgung	AC220V ± 10% 50/60 Hz
5	Dimension	640*730*580 mm
6	Positionierung	V-Groove, PCB-Unterstützung kann in jede Richtung mit externer universeller Fixture eingestellt werden
7	Temperaturregelung	K -Typ Thermoelement, Steuerung geschlossener Schleifen, unabhängige Erwärmung
8	Temperaturgenauigkeit	± 2 Grad
9	PCB -Größe	Max. 500*400 mm min 22*22 mm
10	BGA -Chip	2*2-80*80 mm
11	Minimaler Chipabstand	0. 15mm
12	Externer Temperatursensor	1 (optional)
13	Nettogewicht	45 kg

2.Main Merkmale der DH-A1L BGA Rework Station

1. Touchscreen mit SPS -Steuerung: 3 Temperaturprofile können mit einer Temperaturgenauigkeit von ± 1 Grad angezeigt werden.
2. 7- Segmenttemperaturregelung: Vorheizen, Wärmeerhaltung, Aufwärmen, Schweißen 1, Schweißen 2, Kühlung und Temperaturabfall können eingestellt werden.
3. Bis zu 30 Gruppen können gespeichert werden: Profile können direkt auf dem Touchscreen analysiert und geändert werden.
4. 3 unabhängige Heizzonen: Multi-Gruppen-, Mehrsegmenttemperaturprofile können in den ersten und zweiten Zonen angewendet werden, während die PCB in der dritten Zone erhitzt wird. Die Heizzeit, die Temperaturneigung, das Abkühlen und die Alarme werden auf dem Touchscreen angezeigt.
5. K-Typ-Thermoelement: Enthält einen Temperaturtestanschluss zur Überwachung der Temperatur.
6. Alarmfunktion: Nach dem Schweißen der BGA wird die Maschine abgeschaltet, wenn die Temperatur abnormal ist. Es beinhaltet auch Übertemperaturschutz.
7. Crosscurrent Air Motor: Stellt sicher, dass die PCB während des Nacharbeitsprozesses stabil bleibt.
8. PCB-Positionierung mit V-Slot: Die allmächtige Klemme hält die PCB sicher an Ort und Stelle.
9. Griff PCBs mit großer Kapazität: Geeignet für Hochtemperatur-, Blei-freie BGA/CSP- und Säulen-BGA-Nacharbeiten.
10. 360 Grad Rotatable Düse: Einfach durch verschiedene Düsen ersetzen.
11. Griff PCBs mit großer Kapazität: Geeignet für Hochtemperatur- und Blei-freie Löten.

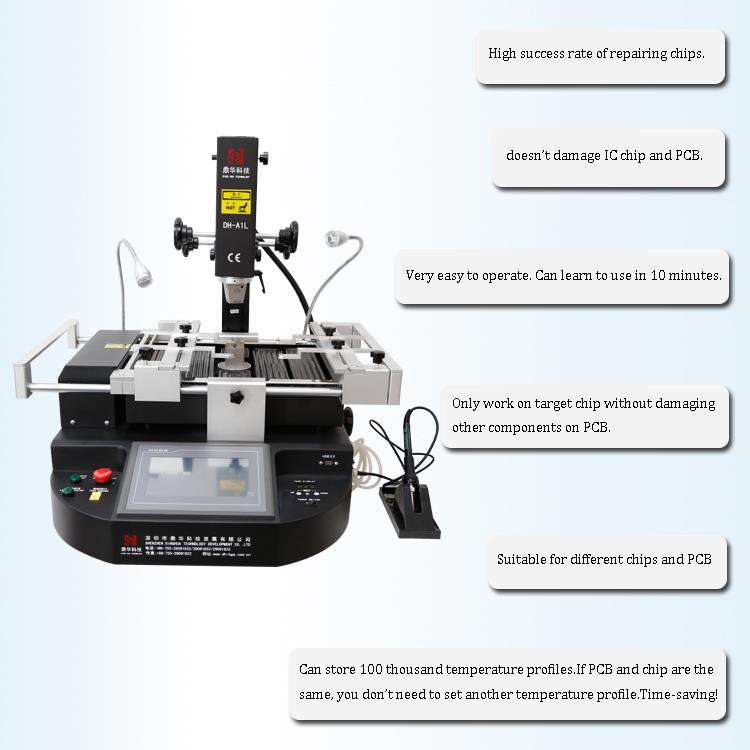

3. Warum sollten Sie die DH-A1L-BGA-Nacharbeit auswählen?



4. Verwandter Wissen:

Schritte reparieren

Schritt 1: Beobachten Sie
Überprüfen Sie, ob die Antennenschale original ist, ob das Motherboard aufgrund von Wasser beschädigt oder deformiert wird und ob Komponenten verbrannt oder gebrochen werden.

Schritt 2: Test
Testen Sie den Betriebsstrom, die kritische Spannung und TTL, um sicherzustellen, dass sie normal sind.

Schritt 3: Wartung
Befolgen Sie das Prinzip der Erleichterung des Dienstes: Geben Sie zuerst mechanische Ausfälle an, gefolgt von Softwareproblemen und reparieren oder ersetzen schließlich fehlerhafte Teile.

Schritt 4: Reinigung
Reinigen Sie nach der Wartung überschüssige Lötöl und Schlacke vom Motherboard und wischen Sie den Bildschirm und die Hülle des Mobiltelefons ab.

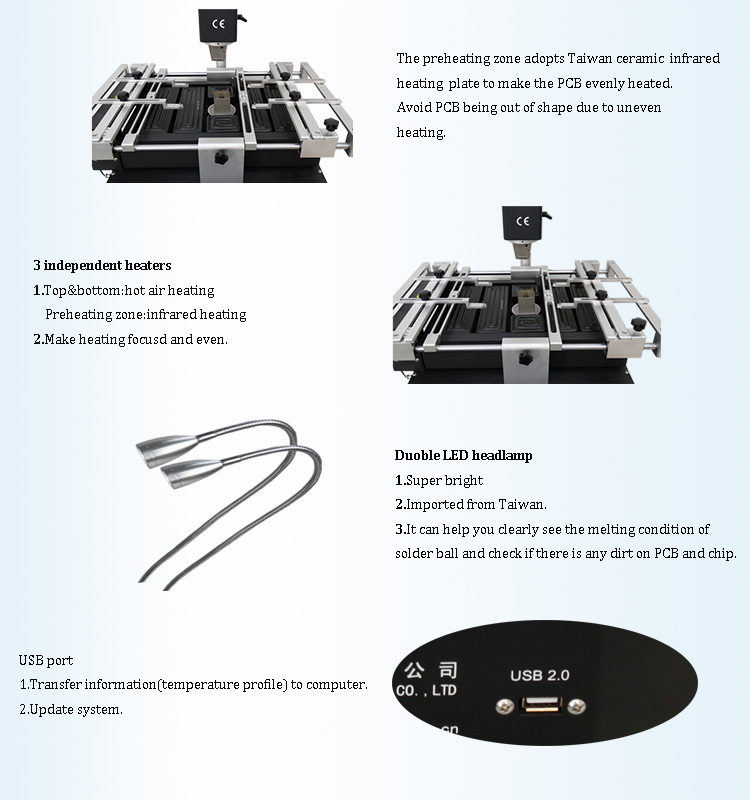

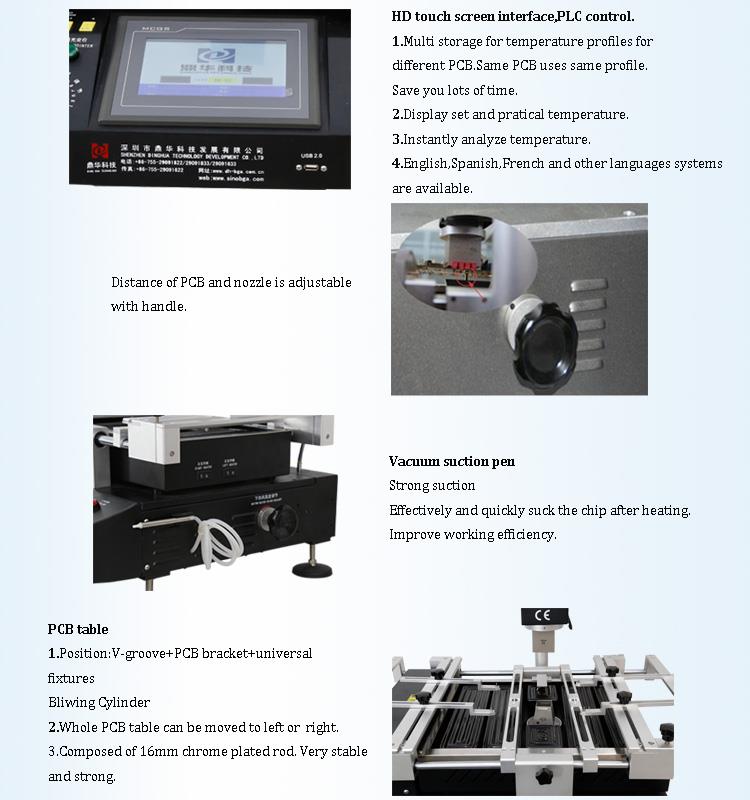

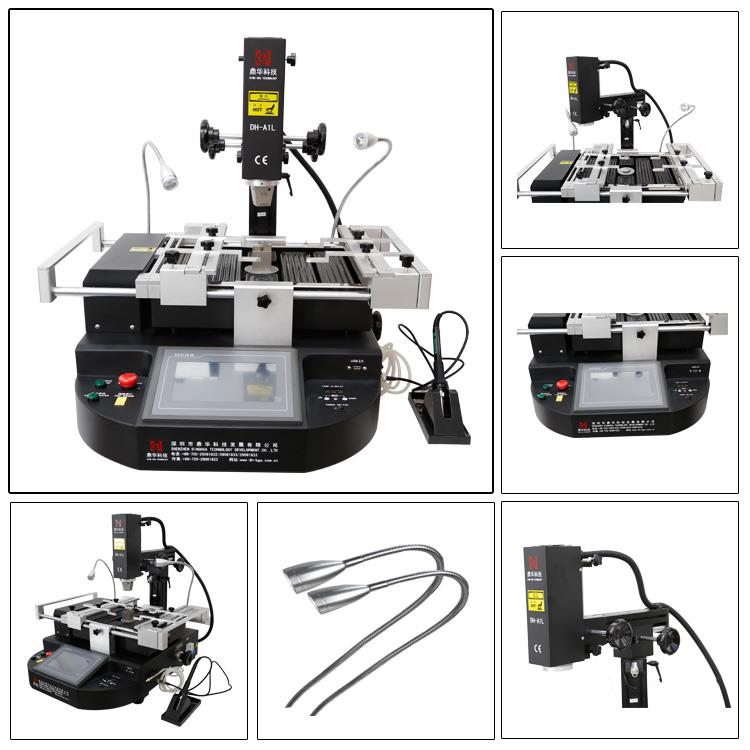

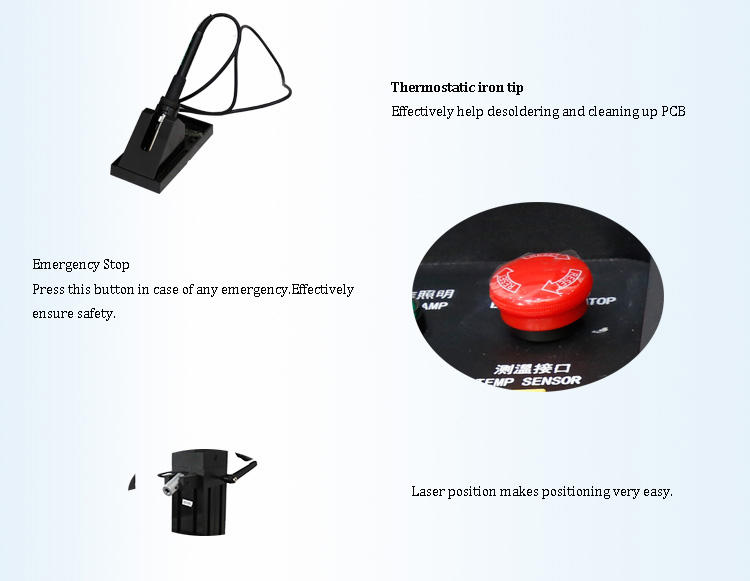

5. Detaillierte Bilder der DH-A1L BGA Rework Station

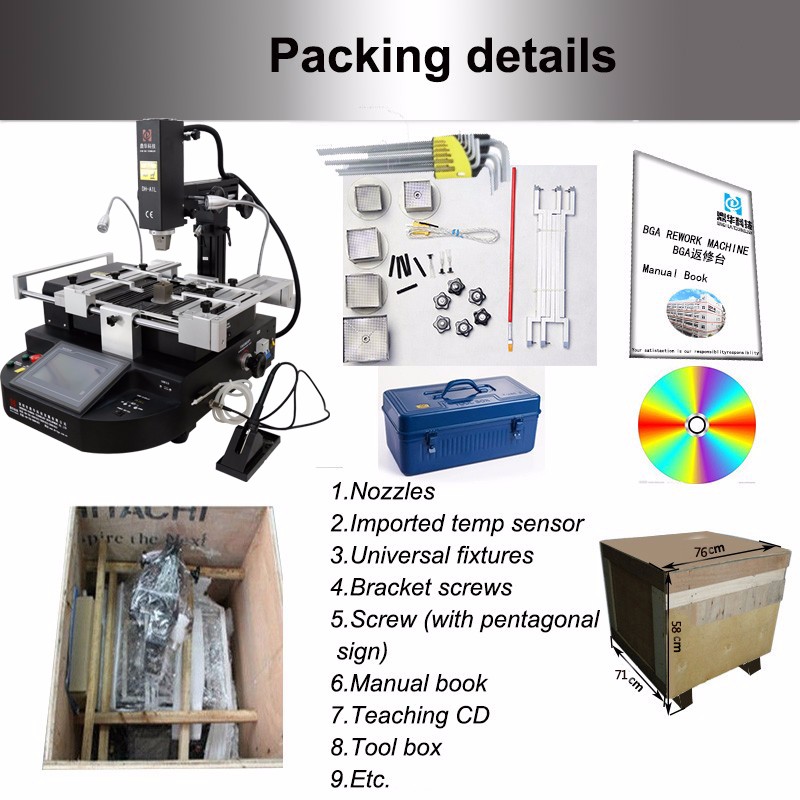

6. Packungs- und Lieferdetails zur DH-A1L-BGA-Nacharbeit Station

Lieferung nach Detials der DH-A1L BGA Rework Station

Versand:

1. Das Ausschreibung erfolgt innerhalb von 5 Werktagen nach der Zahlung.

2. SCHAFTE SERVICE -Sendung von DHL, FedEx, TNT, UPS und anderen Möglichkeiten, einschließlich See oder Luft.

7.faq

F: Was ist Ihr Paket? Ist es während des Transports sicher?

A: Alle unsere BGA -Nacharbeit sind in einer soliden Holzkiste mit Schaum, Stöcken und Banden gepackt

im Inneren reparieren. Es ist sicher genug während des Transports.

F: Welchen Weg und wie viele Tage kommt die Maschine an? Was ist dein Paket?

A: Wir versenden mit DHL, Fed-EX, UPS usw. (Tür-zu-Tür-Service).

4 ~ 7 Tage; von Luft zum nächsten Flughafen (Tür zum Flughafenservice)

2 ~ 5 Tage; auf See zu Ihrem nächsten Seehafen,

10 ~ 20 ~ 30 ~ 40 Tage ankommen. (unterschiedliche Landeszeit)

F: Wie lange und wie kann man den After -Verkauf -Service machen?

A: 1 Jahr Garantie für Ersatzteile und technische Unterstützung des ganzen Lebens. Wir haben professionelle technische

Team für jede Frage werden auch Assistenzvideos bereitgestellt.

F: Wie mache ich die Zahlung? Welcher Weg ist besser?

A: Bankübertragung, Western Union, Geldgramm, Paypal usw. ist akzeptiert, aber Banküberweisung und gezahlt an

Alibaba -Handelssicherung wird bevorzugt.
