Ir Nacharbeit Station Reflow Station
1. Mit Servomotor zur Unterstützung des automatischen Betriebs des optischen CCD
2. Automatische Spanzuführung für Späne von 1 x 1 bis 55 x 55 mm
3. Beweglicher IR-Vorheizbereich, +/-10mm
4. Doppelte Joysticks für ein besseres Benutzererlebnis
Beschreibung
DH-A4D Automatische optische Ausrichtung
Spezifikation
|
Gesamtleistung |
6800W |
|
Oberheizung |
1200W |
|
Unterhitze |
2. 1200W, 3. Deutscher IR-Infrarotstrahler 4200W |
|
Stromspannung |
AC220V/110V ±10％ 50Hz/60Hz |
|
Betriebsmodus |
Doppelte Joystick-Bedienung. Vollautomatisches Positionieren, Löten, Kühlen, Integrieren. |
|
Optisches CCD-Kameraobjektiv |
Automatisch vorwärts/rückwärts, rechts/links oder manuell über Joysticks |
|
Kameravergrößerung |
2.0 Millionen Pixel (Digitalzoom 10X-180X-fach) |
|
Feinabstimmung der Werkbank: |
±15 mm vorwärts/rückwärts, ±15 mm rechts/links |
|
BGA-Positionierung |
Laserpositionierung, schnelle und genaue Positionierung von PCB und BGA |
|
Höchste Fluggeschwindigkeit |
Kann mit dem Einstellknopf eingestellt werden, um zu verhindern, dass sich winzige BGAs bewegen. |
|
PCB-Positionierung |
Intelligente Positionierung, Leiterplatte in X-, Y-Richtung verstellbar mit „5-Punkte-Unterstützung“ + Leiterplattenhalterung mit V-Nut + Universalbefestigungen. |
|
Temperaturkontrolle |
K-Sensor, Regelkreis, SPS-Steuerung, Servotreiber |
|
Platzierungsgenauigkeit: |
±0.01mm |
|
Temperaturgenauigkeit |
±1 Grad |
|
Beleuchtung |
Taiwan LED-Arbeitslicht, jeder Winkel einstellbar |
|
Speicherung von Temperaturprofilen |
50000 Gruppen |
|
PCB-Größe |
Max. 500×420 mm Min. 22×22 mm |
|
BGA-Chip |
1x1 - 80x80 mm |
|
Mindestspanabstand |
0.1mm |
|
Externer Temperatursensor |
4Stk |
|
Dimension |
790x60x950mm |
|
Nettogewicht |
95 kg |
|
|
|
|

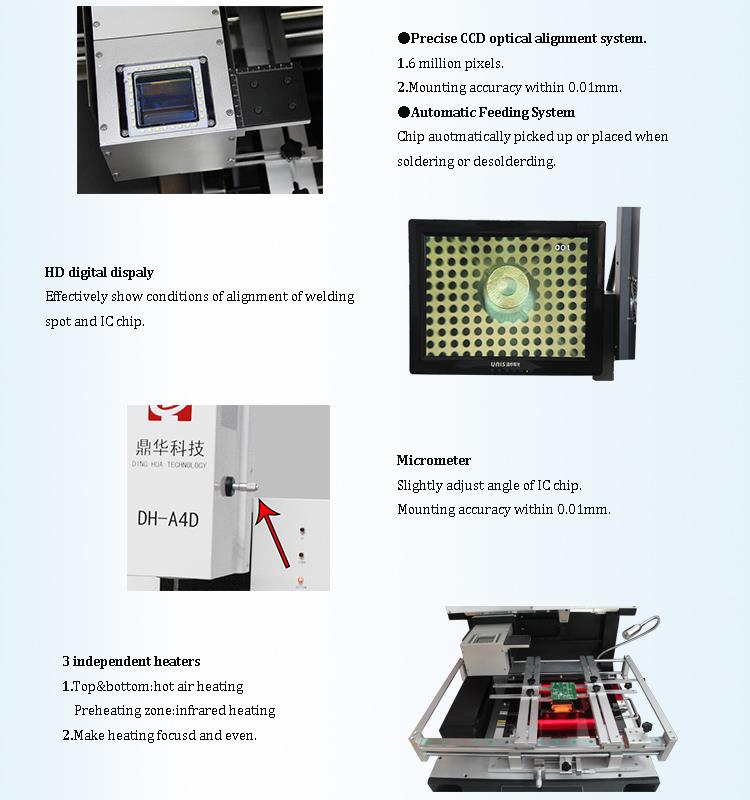

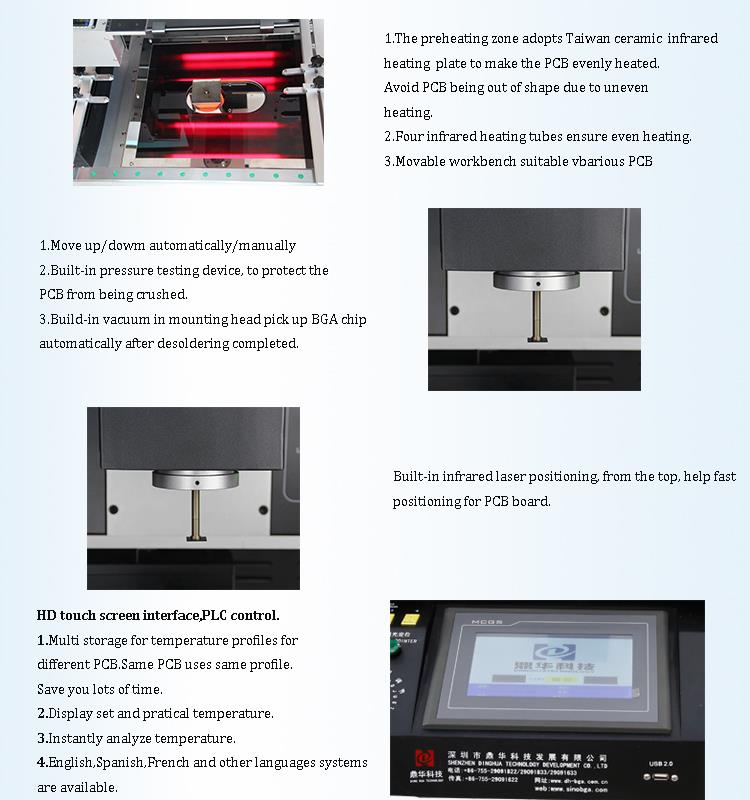

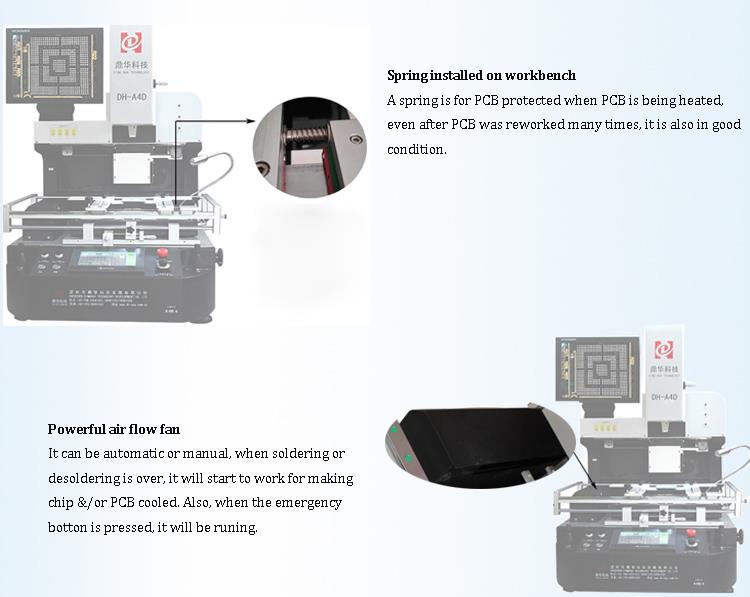

Abbildung der Hauptteile wie folgt:
Ir-Rework-Station-Reflow-Station-Anwendung
Komplettes Angebot an Rework-Anwendungen in mittleren und großen Servicezentren,
Mobil- und Funksysteme entwickelt Reparaturen, Mobiltelefone, PDAs, Handhelds, Laptops,
Notebooks, tragbare medizinische Geräte, LAN-Geräte, Netzwerkknoten, Militär
Kommunikationsgeräte usw.
2. Anwendbar zur Reparatur aller Arten von Chips, wie BGA, PGA, POP, BQFP, QFN, PLCC,
TQFP, TSOP usw. mit Zinn in Blei und bleifrei.
Verpackungsinformationen
Materialien: Stabile Holzkiste + Holzstangen + widerstandsfähiger Schaumstoff mit Folie
Abmessung: 85 * 67 * 103 cm
Bruttogewicht: 130 kg
Packliste
-
1 Stück BGA-Rework-Maschine
-
1 Stück Pinselstift
-
1 Stück Bedienungsanleitung
-
1 Stück CD-Video
-
3 Stück obere Düsen
-
2 Stück Bodendüsen
-
6 Stück Universalbefestigungen
-
6 Stück Befestigungsschrauben
-
4 Stück Stützschraube
-
1 Stück Pinzette
-
Saugergröße: Durchmesser in 2,4,8,10,11 mm
-
Innensechskantschlüssel: M2/3/4
