Reballing Station Ir Rework Station Reflow Station

DH-A4D High-Tech-Ende mit spezieller Qualitätsbaugruppe, intelligenter optischer Ausrichtung, BGA-Nacharbeitsstation

Spezifikation



Gesamtleistung	6800W
Oberheizung	1200W
Unterhitze	2. 1200W, 3. Deutscher IR-Infrarotstrahler 4200W
Stromspannung	AC220V/110V ±10％ 50Hz/60Hz
Betriebsmodus	Doppelte Joystick-Bedienung. Vollautomatisches Positionieren, Löten, Kühlen, Integrieren.
Optisches CCD-Kameraobjektiv	Automatisch vorwärts/rückwärts, rechts/links oder manuell über Joysticks
Kameravergrößerung	2.0 Millionen Pixel (Digitalzoom 10X-180X-fach)
Feinabstimmung der Werkbank:	±15 mm vorwärts/rückwärts, ±15 mm rechts/links
BGA-Positionierung	Laserpositionierung, schnelle und genaue Positionierung von PCB und BGA
Höchste Fluggeschwindigkeit	Kann mit dem Einstellknopf eingestellt werden, um zu verhindern, dass sich winzige BGAs bewegen.
PCB-Positionierung	Intelligente Positionierung, Leiterplatte kann in X- und Y-Richtung mit „5-Punkt-Unterstützung“ + V-Nut-Leiterplattenhalterung + Universalbefestigungen eingestellt werden.
Temperaturkontrolle	K-Sensor, Regelkreis, SPS-Steuerung, Servotreiber
Platzierungsgenauigkeit:	±0,01 mm
Temperaturgenauigkeit	±1 Grad
Beleuchtung	Taiwan LED-Arbeitslicht, jeder Winkel einstellbar
Speicherung von Temperaturprofilen	50000 Gruppen
PCB-Größe	Max. 500×420 mm Min. 22×22 mm
BGA-Chip	1x1 - 80x80 mm
Mindestspanabstand	0.1mm
Externer Temperatursensor	4Stk

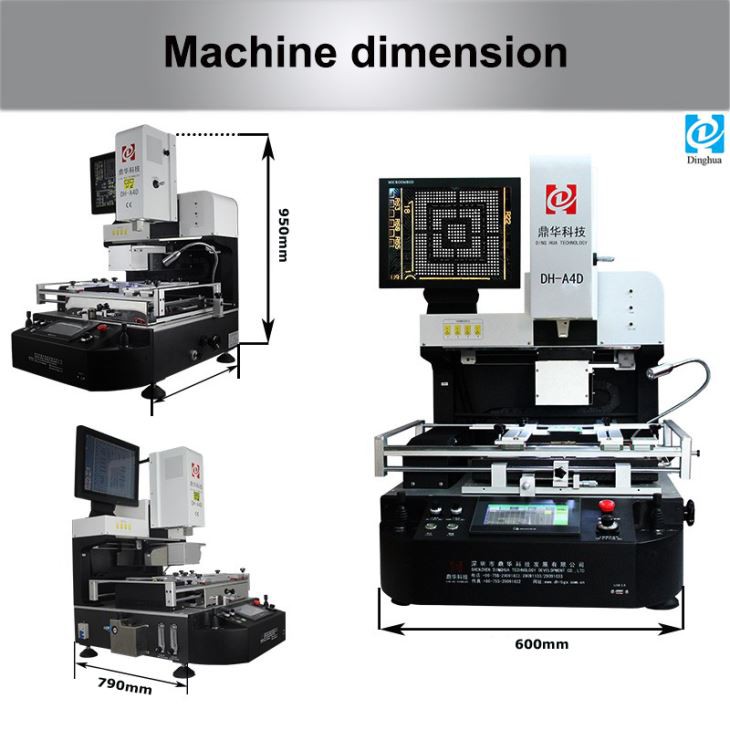

Dimension	790x60x950mm
Nettogewicht	95 kg

Anwendung

1. Komplettes Angebot an Nacharbeitsanwendungen in mittelgroßen und großen Servicezentren, Mobil- und Funksystemen entwickeln Reparaturen,

2. Mobiltelefone, PDAs, Handhelds, Laptops, Notebooks, tragbare medizinische Geräte, LAN-Geräte, Netzwerkknoten, Militär

3. coKommunikationsausrüstung usw.

2. Anwendbar für die Reparatur aller Arten von Chips, wie BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP usw. mit Zinn in Blei und bleifrei.

Dienstleistungen

1. Im Vorverkauf, kostenlose Vorführung und Informationsberatung, vor Ort oder per Video.
2.Kann bei Bedarf Prozessvideos oder Schulungen vor dem Versand bereitstellen.
3. Im After-Sales-Bereich mit einem starken professionellen technischen Support-Team.

4. Bieten Sie enorme Rabatte bei großem Bestellvolumen oder bei Wiederholungsbestellungen.

5.Garantie: 1 Jahr kostenlos und für die weiteren Jahre Erhalt der Teilekosten.

Wie funktioniert die automatische BGA-Reworkstation?

FAQ

1. Wie wäre es mit dem Paket? Ist es während der Lieferung sicher?

Alle generalüberholten LCD-Geräte für Mobiltelefone sind sicher verpackt in einem stabilen Standard-Holzkarton oder einer Kartonschachtel mit Schaumstoff im Inneren.

2. Wie erfolgt die Lieferung? Wie viele Tage wird die Maschine zu uns kommen?

Wir versenden die Maschine per DHL, FedEx, UPS usw. (Tür-zu-Tür-Service), die Lieferzeit beträgt ca. 5 Tage.

Oder per Flugzeug zu Ihrem Flughafen (Door-to-Airport-Service), die Anreise dauert etwa 3 Tage.

Oder auf dem Seeweg zum Seehafen, Mindest-CBM-Anforderung: 1 CBM, ca. 30 Tage bis zur Ankunft.

3. Bieten Sie die Garantie an? Wie wäre es mit dem After-Sales-Service?

1 Jahr kostenlose Garantie auf Ersatzteile, lebenslanger technischer Support.

Wir verfügen über ein professionelles After-Sales-Team. Bei Fragen stehen im After-Sales-Service auch Hilfsvideos zur Verfügung.

4.Diese Maschine ist einfach zu bedienen? Wenn ich keine Erfahrung habe, kann ich es auch gut bedienen?

Stellen Sie zur Unterstützung das Benutzerhandbuch und die Bedienungsvideos zur Verfügung?

Ja, unsere Maschinen sind so konzipiert, dass sie einfach zu bedienen sind. Normalerweise benötigen Sie 2-3 Stunden, um die Bedienung zu erlernen, wenn Sie ein Techniker sind.es wird viel schneller zu lernen sein. Wir stellen das englische Benutzerhandbuch kostenlos zur Verfügung und das Bedienungsvideo ist verfügbar.

5. Wenn wir in Ihre Fabrik kommen, bieten Sie eine kostenlose Schulung an?

Ja, wir heißen Sie herzlich willkommen, unsere Fabrik zu besuchen. Wir arrangieren die kostenlose Schulung für Sie.

6. Wie ist die Zahlungsweise?

Wir akzeptieren die Zahlungsbedingungen: Banküberweisung, Western Union, Money Gram, Paypal usw.

Es gibt vier Grundtypen von BGA: PBGA, CBGA, CCGA und TBGA, und die Unterseite des Gehäuses ist im Allgemeinen

verbunden miteine Lötkugelanordnung als I/O-Ausgang. Der typische Abstand der Lotkugelanordnungen in diesen Gehäusen beträgt

1.0mm, 1,27 mm, 1,5 mm.

Die üblichen Blei-Zinn-Bestandteile der Lotkugeln sind hauptsächlich 63Sn/37Pb und 90Pb/10Sn. Die Standards variieren von Unternehmen zu UnternehmenUnternehmen. Aus Sicht der BGA-Montagetechnologie weist BGA bessere Eigenschaften auf als QFP-GeräteDies spiegelt sich vor allem darin wider, dass bei BGA-Geräten weniger strenge Anforderungen an die Montagegenauigkeit gestellt werden. Der Versatz des Pads ist wie folgtbis zu 50 %, und die Position des Geräts kann aufgrund der Oberflächenspannung des Lots automatisch korrigiert werden. Diese SituationDas Ion wurde durch Experimente als ziemlich offensichtlich erwiesen. Zweitens gibt es bei BGA nicht mehr das Problem einer ähnlichen Pin-VerformungQFP und andere Geräte sowie BGA weisen außerdem eine bessere Koplanarität als QFP und andere Geräte auf und ihr Lead-Out-Abstand ist viel größerals das von QFP, das das Löten erheblich reduzieren kann. Pastendruckfehler führen zum Problem der „Überbrückung“ von Lötstellen;

Darüber hinaus verfügt BGA über gute elektrische und thermische Eigenschaften sowie eine hohe Verbindungsdichte. Der Hauptnachteilvon BGA besteht darin, dass es schwierig ist, Lötstellen zu erkennen und zu reparieren, und dass die Zuverlässigkeitsanforderungen an Lötstellen relativ streng sind.was den Einsatz von BGA-Geräten in vielen Bereichen einschränkt.
