CCD-Kamera Optische BGA-Reballing-Maschine
BGA-Reballing-Maschine mit optischer CCD-Kamera Automatische BGA / SMT-Überarbeitungsstation mit einem großen IR-Vorheizbereich von bis zu 430 * 480 mm, z. B. Fernseher, Klimaanlage und Kühlschrank usw., können repariert werden. Außerdem ist die vollautomatische Chipzuführung sehr intelligent . Der Produktparameter der optischen CCD-Kamera ...
Beschreibung
BGA-Reballing-Maschine mit optischer CCD-Kamera
Automatische BGA/SMT-Überarbeitungsstation mit einem großen IR-Vorheizbereich von bis zu 430 x 480 mm, wie z. B. dem Fernseher,
Klimaanlage und Kühlschrank usw. können repariert werden, außerdem ist seine vollautomatische Spänezuführung sehr intelligent.
Der Produktparameter der BGA-Reballing-Maschine mit optischer CCD-Kamera
Totale Kraft | 6800W |
Obere Heizung | 1200W |
Untere Heizung | 2. 1200 W, 3. IR-Heizung 4200 W |
Leistung | AC220V±10％50Hz |
Betriebsmodus | Zwei Modi: manuell und automatisch. HD-Touchscreen, intelligente Mensch-Maschine, digitale Systemeinstellung. |
Optisches CCD-Kameraobjektiv | Von Hand vorwärts / rückwärts, rechts / links |
Kameravergrößerung | 10x - 220x |
Werkbank-Feinabstimmung: | ±15 mm vorwärts/rückwärts, ±15 mm rechts/links |

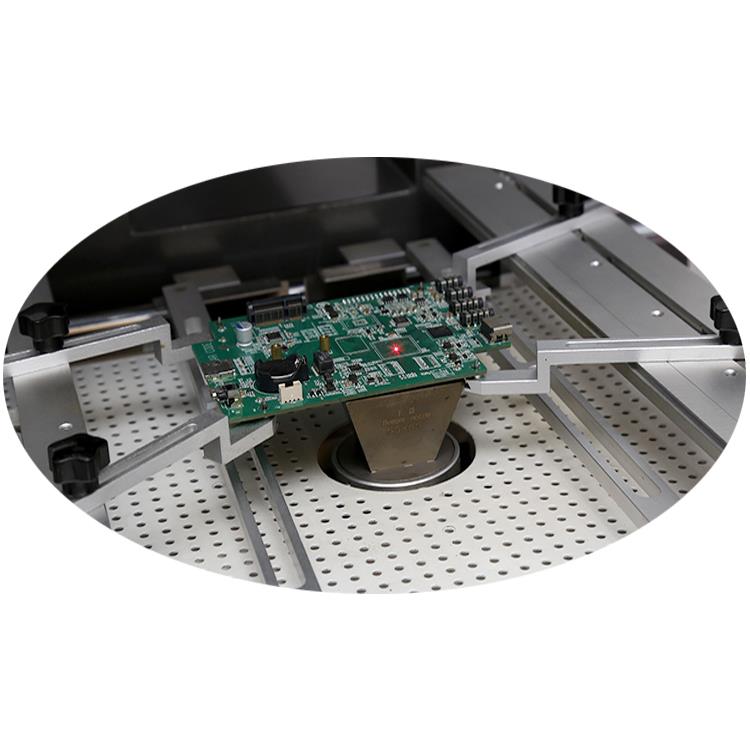

BGA-Positionierung | Laserpositionierung, schnelle und genaue Position von PCB und BGA |
PCB-Positionierung | Intelligente Positionierung, Leiterplatte kann in X-, Y-Richtung mit "5-Punkte-Unterstützung" angepasst werden plus V-Nut-Leiterplattenhalterung plus universelle Halterungen. |
Temperaturkontrolle | K-Sensor, geschlossener Regelkreis, SPS-Steuerung |
Platzierungsgenauigkeit: | ±0.01 mm |
Temperaturgenauigkeit | ±1 Grad |
Beleuchtung | Taiwan führte Arbeitslicht, jeder Winkel einstellbar |
Speicherung von Temperaturprofilen | 50000 Gruppen |
PCB-Größe | Max. 530 x 490 mm, Min. 22 x 22 mm |
BGA-Chip | 2x2 - 80x80 mm |
Minimaler Spanabstand | 0.15 mm |
Externer Temperatursensor | 4St |
Maschinenabmessungen | 780 x 740 x 890 mm |
Reingewicht | 97KG |
Bruttogewicht | 140KG |
Verpackungsmaß | 118*86*121 cm |
Die Produktdetails der reballing Maschine der optischen CCD-Kamera BGA

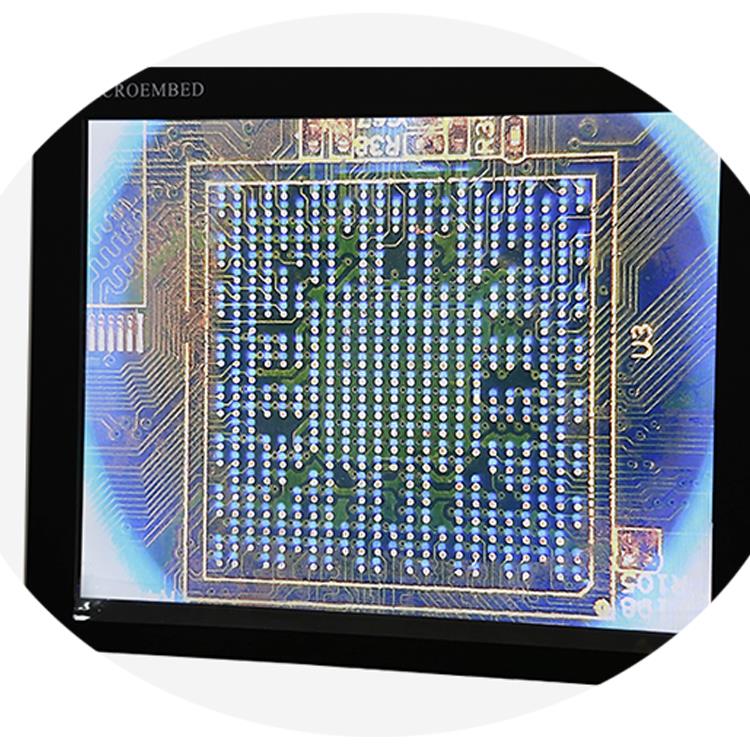

Monitorbildschirm, 15 Zoll, 1080P für alle Punkte auf dem Chip und Motherboard-Imaging darauf.
Es gibt 2 unabhängige Heizbereiche unter einem Motherboard, einer ist IR, einer ist Heißluft, eine Düse, die für die Heißluft verwendet wird,
seine Größe kann geändert und angepasst werden.

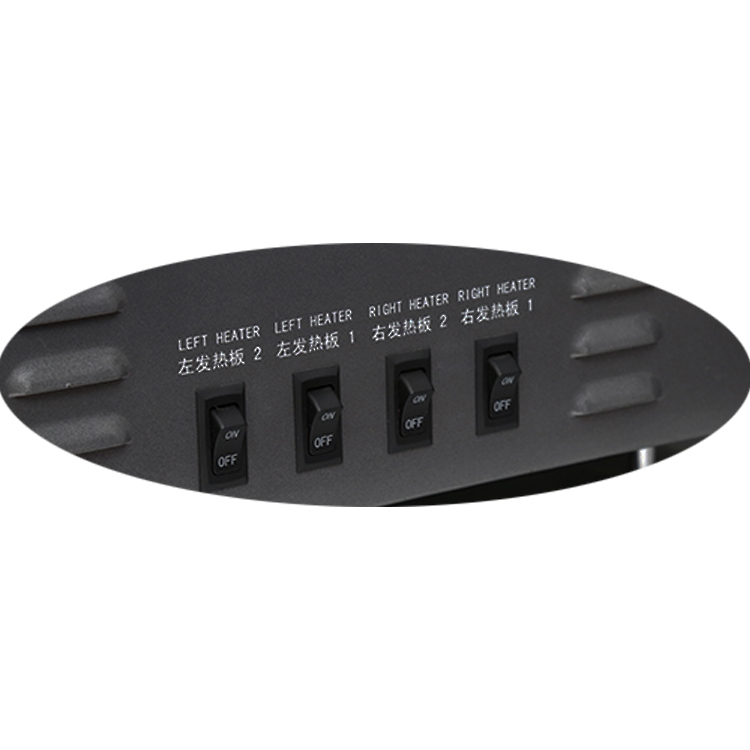

IR-Schalter , 4 Stück , bei der Reparatur eines kleinen oder sehr kleinen Motherboards können 2 davon oder alle ausgeschaltet werden
nicht notwendig macht mit.
Spänezuführung für diese Größen von 2 * 2 ~ 80 * 80 mm, und sie ist vollautomatisch für das Laden oder Abholen von Spänen.
Über unsere Werkstatt und Büro:

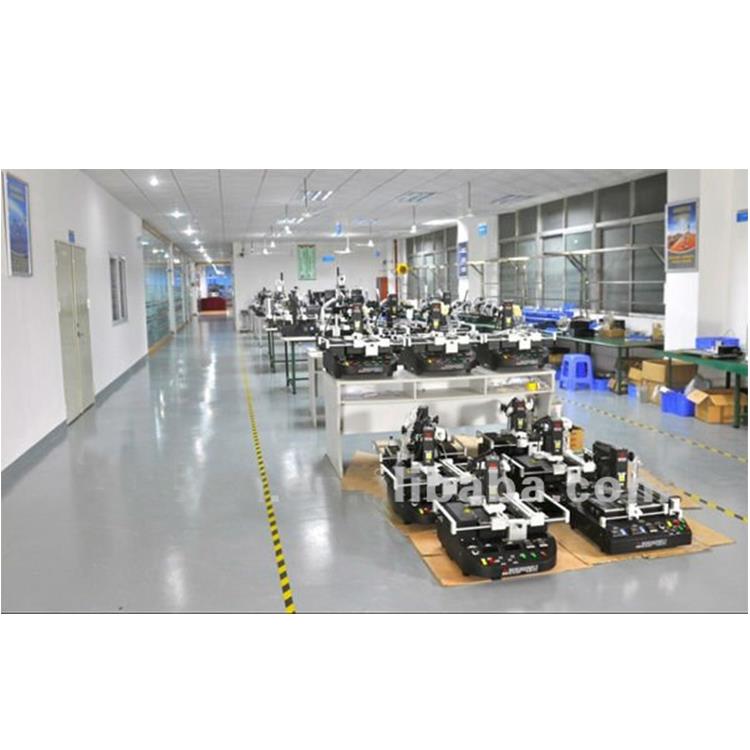

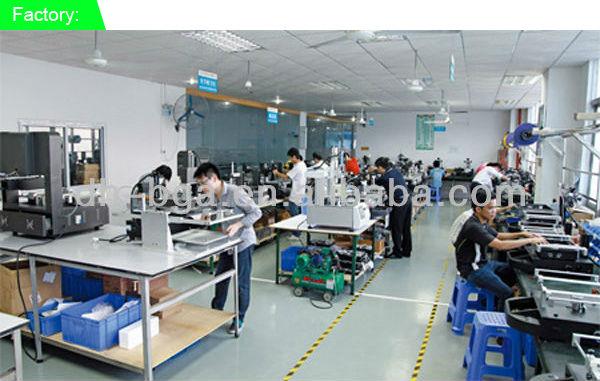

Breite und helle Werkstatt für die Herstellung von BGA-Überarbeitungsmaschinen, die den ISO9001:2000-Standard erfüllen, unsere
Mission ist es, qualitativ hochwertige Produkte für alle Kunden bereitzustellen.
Eines unserer Büros für Vertriebsservice und Qualitätsmanagement-Controlling, alle unsere Vertriebsmitarbeiter verfügen über umfangreiche Erfahrung
BGA-Überarbeitungsstation, normalerweise, wenn es Probleme mit der Maschine gibt, können die meisten von unserem hervorragenden Vertriebsingenieur gelöst werden.
Lieferung, Versand und Service der BGA Rework Station:
Vor der Auslieferung wird die Maschine mindestens 72 Stunden lang einem Vibrationstest unterzogen. Wir sind die erste Fabrik, die den Prozess dosiert.
Festes Sperrholzmaterial mit 5 Lagen (begast), Schaumstoff innen zwischen BGA-Reworkstation und Box,
mit Abstand zwischen Kiste und Boden zum bequemen Aufgabeln und Mitnehmen im Fahrzeug oder auf dem Boden .
FAQ der BGA-Reballing-Maschine mit optischer CCD-Kamera
1. F: Wird die Maschine nach dem Vibrieren erneut zum Testen laufen lassen?
A: Natürlich läuft die Maschine mindestens 12 Stunden lang konstant, falls ein Problem auftritt, vibriert sie erneut.
dann wieder laufen lassen, nur damit die BGA-Rework-Station perfekt ist, wenn der Kunde kommt.
2. F: Können Sie mir beibringen, wie man es benutzt, wenn ich neu bin?
A: Sicher, die meisten Kunden, die diese BGA-Überarbeitungsstation mit optischem Ausrichtungssystem gekauft haben, sind neu,
und diese Maschinen sind viel einfacher als manuelle.
3. F: WENN Sie andere Maschinen außer der BGA-Überarbeitungsstation haben?
A: Ja, wir haben z. B. eine automatische Schraubenverriegelungsmaschine, eine automatische Lötstation und eine Klebstoffabgabe
Maschine usw.
4. F: Stellen Sie Leiterplatten, Chips oder andere Komponenten her?
A: Nein, wir konzentrieren uns auf Automatisierungsgeräte, unsere Mission ist es, 21stJahrhundert mehr Effizienz.
Einige Fähigkeiten zur Reparatur von Leiterplatten:
Schaltungsunterbrechung, Oberflächenschaltungen
Diese Methode wird verwendet, um einen Stromkreis oder Kurzschluss zu trennen. Ein kleiner Abschnitt des Stromkreises wird entfernt und bildet eine Unterbrechung.
Die Breite der Unterbrechung sollte mindestens so breit sein wie der minimale Leiterabstand. Das chirurgische Messer
oder Hochgeschwindigkeits-Micro-Drill-System verwendet wird. Diese Methode wird nur für Oberflächenkreisschnitte empfohlen.
Nach dem Schneiden wird der Bereich mit Epoxid versiegelt.
VERFAHREN
Identifizieren Sie den zu unterbrechenden Stromkreis oder Kurzschluss. Bestimmen Sie anhand der Kunstwerke oder Zeichnungen, wo der beste Standort ist
ist, die Pause zu machen. Die Breite der Unterbrechung sollte mindestens dem minimal erforderlichen elektrischen Abstand entsprechen.
2. Reinigen Sie den Bereich.
3. Machen Sie vorsichtig zwei kleine Schnitte mit dem Messer und entfernen Sie den kurzen Abschnitt des Stromkreises.
4. Wählen Sie die Kugelmühle der geeigneten Größe und setzen Sie sie in das Micro-Drill-System ein. Stellen Sie die Geschwindigkeit auf hoch.
Der Kugelfräser sollte ungefähr die gleiche Breite haben wie der zu schneidende Stromkreis
5. Machen Sie je nach Bedarf vorsichtig 1 oder 2 Schnitte.
6. Durchgang prüfen, um sicherzustellen, dass der Stromkreis unterbrochen wurde.
7. Reinigen Sie den Bereich.
8. Epoxid mischen. Falls gewünscht, fügen Sie dem gemischten Epoxid Farbmittel hinzu, um es anzupassen
9. die PC-Brettfarbe.
10. Abgeschlossene Reparatur.
