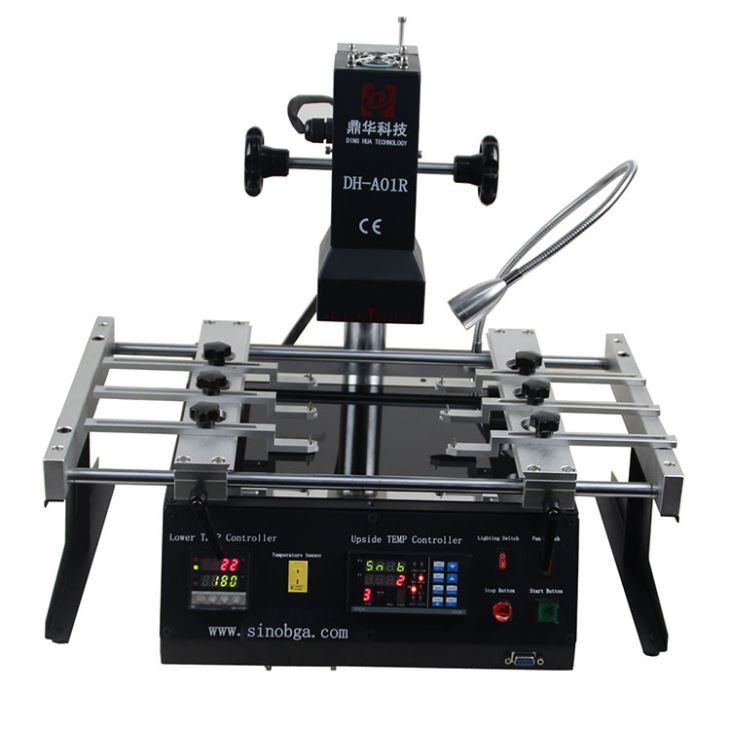

IR BGA -Nacharbeit Station
Die IR6500 -BGA -Maschine ist eine BGA -BGA -Komponenten von BGA -Komponenten, die zur Reparatur und Überarbeitung von gedruckten Leiterplatten (PCBs) verwendet werden, die zum Reparieren und Überarbeiten von Leiterplatten (PCBs) verwendet werden, die BGA -Komponenten enthalten. Mit 2 IR -Erwärmung, digitalen Feldern und Temperaturen, die zum Entfernen und Ersetzen von BGA -Komponenten während des Nacharbeitsprozesses verwendet werden .
Beschreibung
1. Anwendung von Tastaturcomputer -BGA -Rework -Maschine
EinIR BGA -Nacharbeit Stationist ein spezielles Werkzeug zum Entfernen und Austausch von BGA -Komponenten (Ball Grid Array) auf PCBs unter VerwendungInfrarot (IR) Heizung. Im Gegensatz zu Hot-Air-Stationen erhitzt es Komponentengleichmäßig und sanftVerringerung des Risikos von Wärmeschäden oder Komponentenverschiebung
Das Motherboard eines Computers, Smartphones, Laptop, MacBook -Logikboard, Digitalkamera, Klimaanlage,
Fernseher und andere elektronische Geräte
Ausrüstung aus der medizinischen Industrie, Kommunikationsindustrie, Automobilindustrie usw. .
Geeignet für verschiedene Arten von Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDF N, TSOP, PB GA, CPGA,
LED -Chip .

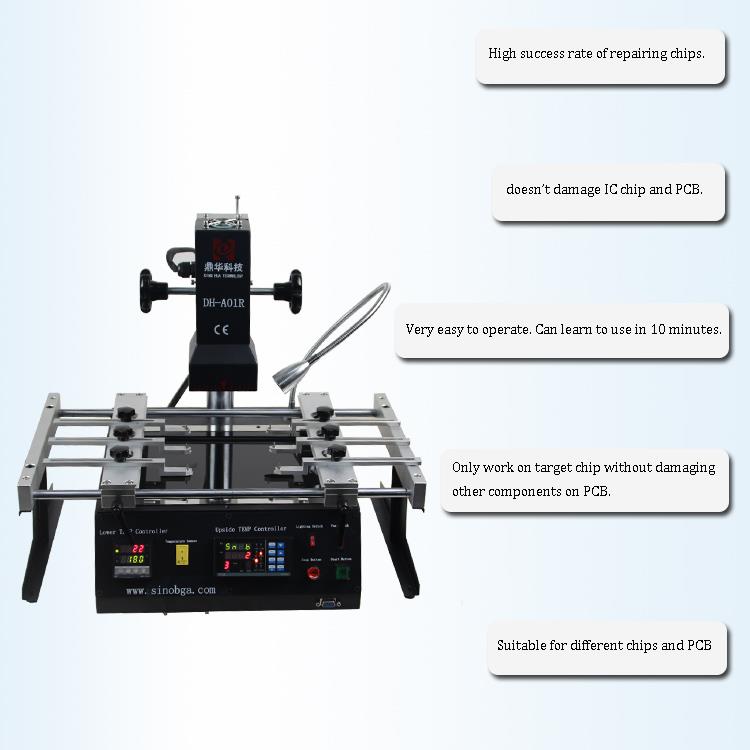

2.Produktmerkmale von Tastaturcomputer BGA Rework Machine
(Tastaturcomputer BGA -Nacharbeitenmaschine)
3. Spezifikation
| Stromversorgung der BGA -Nacharbeit Maschine | 110 ~ 250 V 50/60 Hz BGA Rework Machine Preis in Indien |
| Nennleistung | 2300W |
| Oberer IR | 450W |
| Niedrigerer IR | 1800W |
| Positionierung | V-Groove, bewegliche Plattform mit universellen Vorrichtungen |
| Temperatursteuerung des BGA -Nacharbeitssystems | K-Typ-Thermoelement, geschlossene Schleife |
| Temperaturgenauigkeit der besten BGA -Nacharbeitenmaschine | 2 Grad für BGA -BGA -Reparaturmaschine für Laptop -Motherboard |
| PCB -Größe | 320*360 mm |
| Chipgröße | 2*2 ~ 80*80 mm |
| Temperaturtestanschluss BGA -Nacharbeit Tools | 1 PCs |
| Dimension | L480 * B370 * H390mm |
| Bruttogewicht | 15,5 kg |

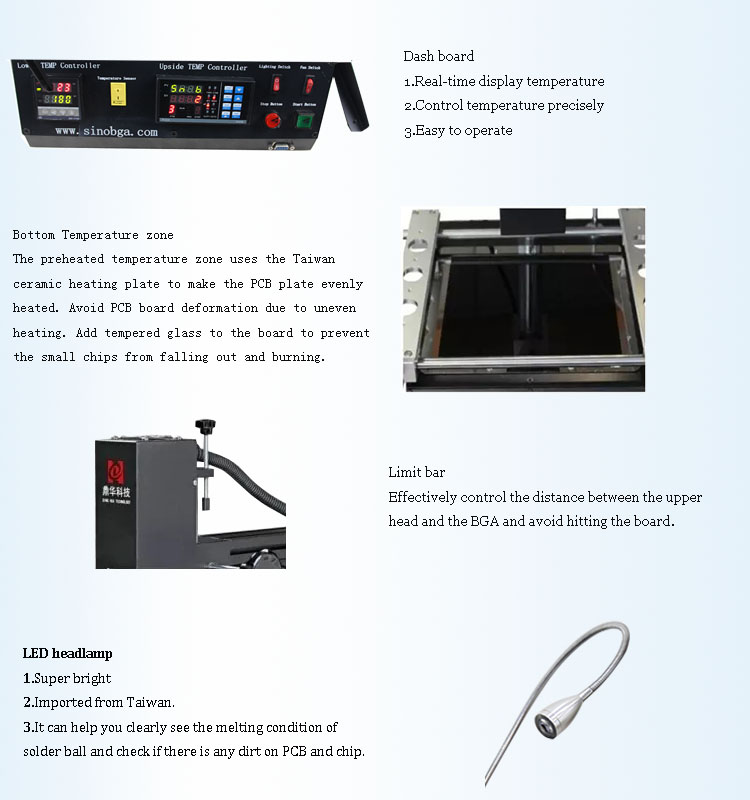

4. Einzelheiten
(Tastaturcomputer BGA -Nacharbeitenmaschine)
1. Zwei Infrarotheizzonen;
2. LED -Scheinwerfer;
3. Dashboard Operating;
4. li MIT Bar .
DerIR6500 BGA -Nacharbeitenmaschinewird üblicherweise in der Reparatur und Herstellungsumgebungen der Elektronik verwendet, um BGA -Komponenten auf gedruckten Leiterplatten (PCB) . gemeinsame Anwendungen des IR6500 zu reparieren und zu ersetzen.
- PCB -Reparatur: Wird verwendet, um beschädigte oder fehlerhafte BGA -Komponenten von PCBs zu entfernen und durch neue zu ersetzen. .
- PCB -Upgrade: Aktiviert den Austausch von veralteten oder veralteten BGA -Komponenten durch neuere, fortgeschrittenere Versionen .
- PCB -Herstellung: Hilft bei der Platzierung von BGA -Komponenten während des Herstellungsprozesses auf PCBs {.
- Reverse Engineering: Hilft bei der Analyse und Untersuchung des Designs von BGA -Komponenten auf einer PCB .
- Prototypentwicklung: Unterstützt die Entwicklung und das Testen von Prototyp -PCBs, die BGA -Komponenten enthalten .
Die IR6500 BGA Rework Machine ist ein wesentliches Instrument für Unternehmen und Personen, die an der Reparatur und Herstellung elektronischer Geräte beteiligt sind, die BGA -Komponenten verwenden .
6. Packung & Versand
(Tastaturcomputer BGA -Nacharbeitenmaschine)
7. Verwandte Wissen
EinIR BGA (Infrarot Ball Grid Array) Rework Stationist eine spezielle Maschine, die zum Entfernen und Austausch von BGA -Komponenten auf gedruckten Leiterplatten (PCB) . verwendet wird, die normalerweise verwendet wirdInfrarot -HeizungstechnologieSo sowohl die PCB als auch die BGA -Komponente gleichzeitig erhitzen, und ermöglichen die sichere Entfernung und den Austausch der Komponente .}
BGA-Nacharbeiten sind in verschiedenen Größen und Konfigurationen erhältlich, die von kleinen Benchtop-Einheiten bis hin zu großen Multi-Zonen-Systemen reichen.
Der Hauptvorteil der Verwendung einer IR -BGA -Nacharbeit ist die Fähigkeit, BGA -Komponenten gleichmäßig zu erhitzen und das Risiko einer Schädigung der Komponente oder der PCB während des Nacharbeitsprozesses zu verringern.
