BGA-Lötmaschine

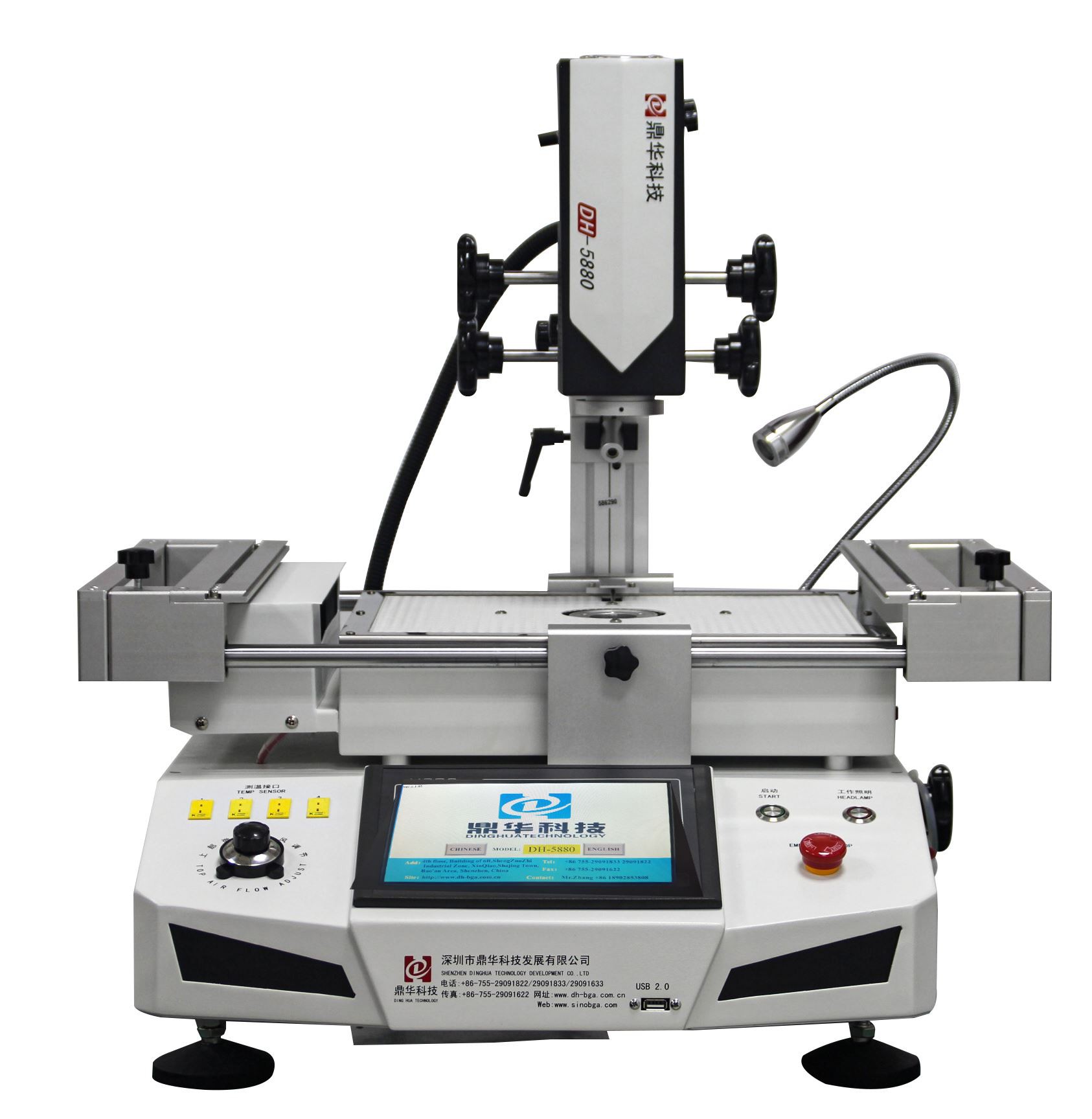

                      DH-5880 BGA-Lötmaschine mit PID zur Temperaturkompensation

Neu gestaltete BGA-Rework-Maschine mit Stahlgitter zum Schutz des IR-Vorwärmbereichs, die fast Chips reparieren kann, wie z.

BGA, QFN, LGA, DMA, POP usw. von Computern, Macbooks, Laptops, Desktops, Hasb-Boards, Spielkonsolen und anderen Motherboards und so weiter.

Ⅰ. Parameter der BGA-Lötmaschinefür die Reparatur von Hashboards

Ⅱ. Aufbau der BGA-Rework-Maschine Wird für den Ersatz des Hashboards Antminer S9 verwendet

Funktionsanweisung der BGA-Maschines9 hashboard reparatur

1. Oberkopf: Oberer Heißlufterhitzer im Inneren, der nach oben, unten, hinten, vorne, links und rechts bewegt werden kann, um den Nachbearbeitungsprozess bequemer zu machenfür antminer s9 hashboard reparatur

2. Lagerkreis: höhenverstellbar

3. Obere Düse:verschiedene Düsen mit Magnetismus, die um 360 Grad gedreht werden könnenfür antminer l3 plus hashboard reparatur

4. LED-Licht:10-W-Arbeitsscheinwerfer mit flexiblem Lichtstab, der für verschiedene Positionen gebogen werden kannzur Hashboard-Reparatur

5. Querstromgebläse:Herstellung von Leiterplatten und Chips, die nach der Arbeit oder beim Drücken der Nottaste gekühlt werdenfoder BGA-Maschine

6. Untere Nase:verschiedene Düsen mit Magnetismus, die um 360 gedreht werden könnenGradzummobile IC-Reballing-Maschine

7. Thermocouple anschlüsse: 4 externe Temperaturtests, die einem Techniker helfen können, mehr tatsächliche Temperaturen auf einem Motherboard oder Chip zu beobachtenvon Spielkonsole, Macbook, Computer und Asic-Hash-Board

8. Stromschalter:Die Stromversorgung der gesamten Maschine, die eine sicherere Lösung bei Stromlecks oder Kurzschlüssen bietet, wird sofort abgeschaltetfür automatische bga rework station

9. Knopf:Obere Heißlufteinstellung mit 10 Graden für verschiedene Chipsvon Auto, Computer und Handy und so weiter.

10. Berührungssensitiver Bildschirm:7 Zoll, empfindliche Schnittstelle für die Voreinstellung von Temperatur, Zeit und anderen Parametern

11. AUS/EIN schalten:niederdrückender CPU-Reballing-Maschine

12. Laserpunkt:zeigt auf die Mitte des Chips

13. Notfall:Drücken Sie im Notfall sofort die Tastefür automatische Reballing-Maschine

Ⅲ.Abbildung Einführungder automatischen BGA-Reballing-Maschine

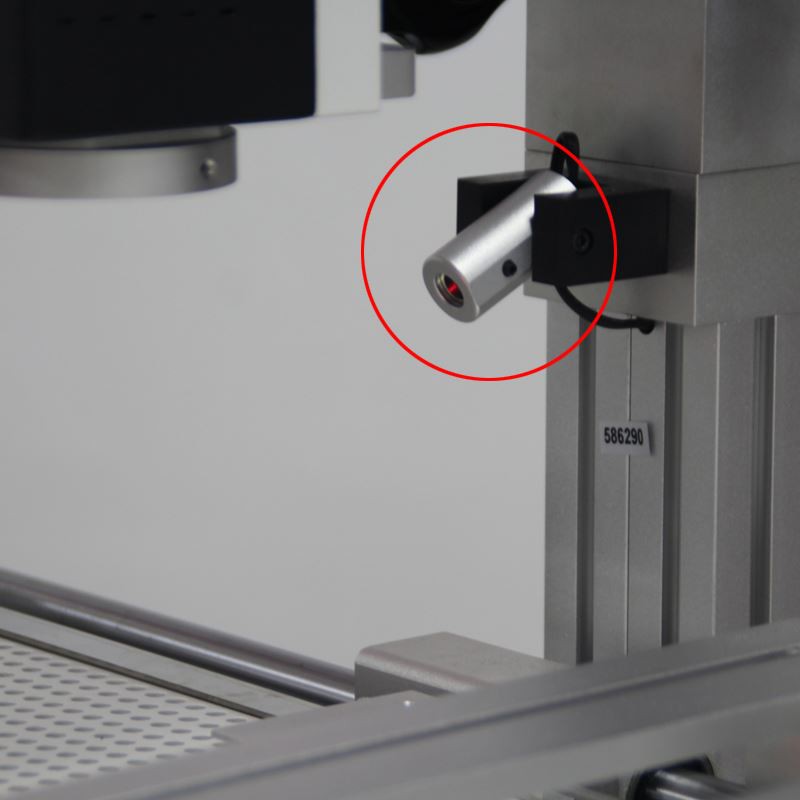

Laserpunktfür Handy-IC-Reballing-Maschine

                                                                       Thermoelement (4 Stück Anschlüsse)für Laptop-BGA-Maschine

                                                             Leistungsstarker Querstromlüfterdes Preises der IC-Reballing-Maschine

                                                                   Not-Haltvon bga Bestückungsautomat

                                                            Vakuumstift zum Absaugen von Spänender Laser-BGA-Reballing-Maschine

                                                      10W LED Arbeits-LEDvon bga reflow maschine

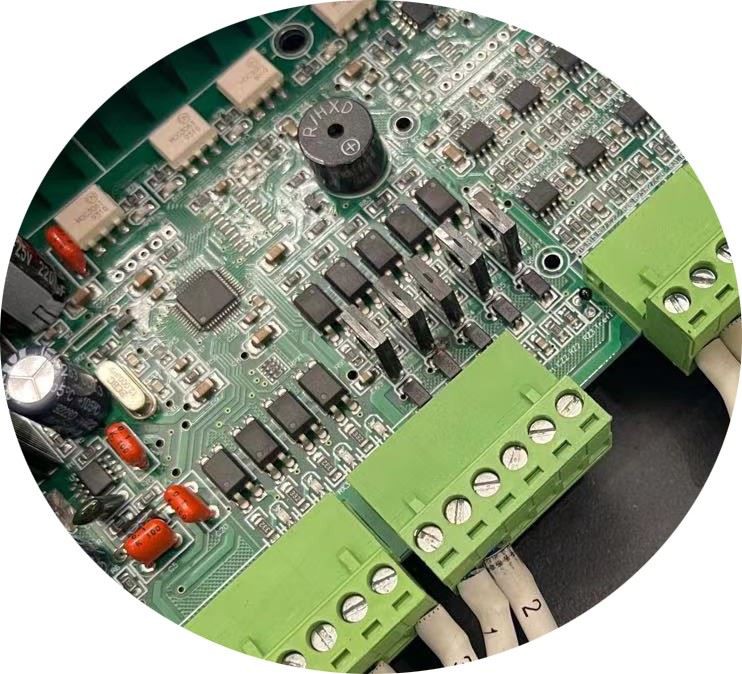

                                                        Motherboard läuft sorgfältig und gleichmäßig  von BGA-Maschine für Laptop

Ⅳ. Arbeitsvideovon bga lötmaschine

https://youtu.be/wmAmGyhU6EM

Überarbeitungsmaschine, IC-Reballing-Maschine

Ⅴ. Versand und Verpackungder Rework-Station-Maschine

Es gibt mehrere Möglichkeiten, die Sie wählen können, z. B. Fedex, TNT, DHL, SF; Seeschifffahrt, Luftschifffahrt und Landschifffahrt (Eisenbahn).

Und die Eisenbahn ist für diese Länder in Asien und Europa verfügbar.für reballing maschinen preis

Holzkisten oder Kartons, die nicht erneut in ein Land oder eine Region begast werden müssen, es gibt befestigte oder mit Schaum gefüllte Holzstangen

innen, die sicherstellen, dass die Kartons wie oben beschrieben versendet werden können.automatische Reballing-Maschine

Ⅵ. Kundendienstvon Kugel-IC-Lötmaschine

Im Allgemeinen 1 bis 3 Jahre für Heizungen oder IR-Keramik, 1 Jahr für die gesamte BGA-Rework-Maschine und kostenloser Service für die gesamte Lebensdauer.

Wir werden nach der Garantiezeit weiterhin Teile zu geringen Kosten anbieten.

Der Weg für den Service ist online wie Wechat, WhatsApp, Facebook und Tiktok usw. Klar, bei Bedarf können wir zuweisen

ein Ingenieur zu Ihnen vor Ort zur Anleitung.von BGA-Maschine für Motherboard

Ⅶ.Einschlägiges Wissen über Chips und Leiterplatten

Aufkommende Technologien haben dazu geführt, dass die Abmessungen von Gehäusen und Leiterplattenbaugruppen kleiner, leichter und dünner geworden sind. Die Elektronikindustrie hat einen langen Weg in Richtung Miniaturisierung von Komponenten gegangen. Area-Array-Packages sind ein Bereich, in dem die Miniaturisierung in einem aufregenden Tempo stattgefunden hat. Ball-Grid-Array (BGA)-Gehäuse haben sich in kleinere Chip-Scale-Gehäuse (CSPs) und weiter in Wafer-Level-CSPs (WLCSPs) verwandelt.Automatische BGA-Reballing-Maschine kann sie reparieren

Um die Fläche auf Leiterplatten weiter zu minimieren und die Signalintegrität zu erhöhen, wurde das Stapeln von CSPs entwickelt und wird derzeit in Produkten von Huawei verwendet. Diese Technologie wird oft als Package-On-Package (POP) bezeichnet.Chip-Reballing-Maschine

Angesichts der Anforderungen für eine weitere Miniaturisierung sind Bare-Dies wie Chip-On-Board (COB) und Flip-Chip (FC), die mit der traditionellen SMD-Montage (Surface-Mount Technology) verschmelzen, zu einer großen Nachfrage geworden. Durch Entfernen der Umspritzungsmaterialien des Gehäuses kann die Oberfläche der Komponenten weiter reduziert werden.bga Bestückungsmaschine

Andere Bereiche der Miniaturisierung liegen in passiven Chipkomponenten wie 01005 und 00800 4. 01005 ist eine Komponente mit einer Abmessung von 0,016" x 0,008" (0,4 mm x 0,2 mm in Metriken), und 008004 ist eine Komponente von 0,008" x 0,004" (0,25 mm x 0,125 mm in Metriken). Einige grenzüberschreitende Unternehmen hatten etwa 2008 mit der Untersuchung und Entwicklung von 01005-Komponenten begonnen, und die Entwicklung hat es damals ermöglicht, unsere Schlüsselkunden bei der Herstellung von Produkten mit 01005-Komponenten in der Serienproduktion zu unterstützen. Um mit dem Trend der Miniaturisierung Schritt zu halten, wird derzeit an der Entwicklung von 008004-Komponenten der nächsten Generation gearbeitet, um den Kundenanforderungen in naher Zukunft gerecht zu werden.bga ic reballing maschine

Zusätzlich zu den Möglichkeiten der Gehäuseminiaturisierung haben viele Unternehmen auch Verfahren für komplexe und hochdichte Leiterplatten mit vertieften Hohlräumen entwickelt, um die Gesamtdicke des Endprodukts zu reduzieren. Die Hohlräume können die effektive Höhe für CSPs, POPs und COBs reduzieren.

Insgesamt waren wichtige Akteure sehr aktiv bei der Entwicklung fortschrittlicher Techniken, um die Herausforderungen der Miniaturisierung zu bewältigen, da die Gehäuseabmessungen erheblich reduziert werden. Derzeit verfügt Huawei über mehrere Produktionsstätten, in denen Produkte mit 01005-Chips, CSPs, POPs und COBs hergestellt werden.
