Optische Xbox360 BGA -Nacharbeit Station
OPTICAL XBOX360 BGA ARE-DORK-STATION DINGHUA DH-A4D ist eine vollständige automatische SMT/BGA-Nacharbeit mit Kohlefaserheizrohren und Glasschildabdeckung, hoher automatischer optischer CCD & Chip-Feeder kann nach rechts oder nach vorne und nach vorne und laser-points-integriertem Heißköpfen ... {{{{{{{{{{{{{{{{{{{{{{{}}}}}}}}}}}}}}}}}}}}}
Beschreibung

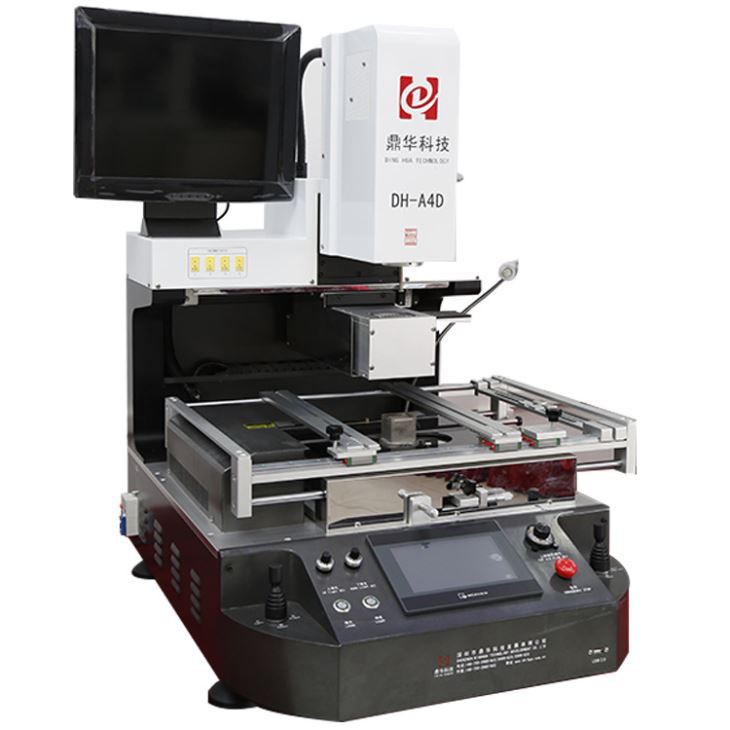

Dinghua DH-A4D is a fully automatic SMT/BGA rework machine equipped with carbon fiber heating tubes and a glass-shield cover. It features a high-precision optical CCD system and a chip feeder that can move rightward/leftward and backward/frontward. The built-in top hot air head, combined with a laser pointer, enables accurate positioning during Operation .
Eine optische Xbox 360-BGA-Nacharbeit wurde zum Wiederherstellen von BGA-Chip-Verbindungen auf Xbox 360, PS3, Laptops, Smartphones und anderen elektronischen Brettern . konzipiert. Es integriert optische Sicht (CCD-Kamera und Laser). HMI mit Profilspeicher für wiederholbare Workflows .
Der Produktparameter
|
Gesamtleistung |
6800W |
|
Obere Heizung |
1200W |
|
Untere Heizung |
2. 1200W, 3. Deutscher IR -Heizung 4200W |
|
Leistung |
110 ~ 220 V ± 10 ％ 50/60 Hz |
|
Betriebsmodus |
Doppelte Joysticks Operation . Vollautomatische Positionierung, Löten, Kühlung und Integration .. |
|
Optisches CCD -Kameraobjektiv |
Automatisch vorne / rückwärts, rechts / links oder Handbuch von Joysticks, importiert von Panasonic |
|
Chip -Feeder |
Vollautomatische Anwendung für Chip 1*1 ~ 80*80 mm |
|
Kameravergrößerung |
10x - 220x |
|
FEHN-TUNING: Workbench Fine: |
± 15 mm nach vorne/rückwärts, ± 15 mm rechts/links |
|
BGA -Positionierung |
Laserposition, die schnelle und genaue Position von PCB und BGA |
|
BGA -Chipwinkeleinstellung |
Max. 60 Grad |
|
Top -Luftströmungsgeschwindigkeit |
Eingestellt durch Einstellung des Knopfes verhindern Sie, dass winziges BGA bewegt wird |
|
PCB -Positionierung |
Intelligente Positionierung, PCB kann in x, y-Richtungen mit "5 Punkte Support" + V-Groove-PCB-Halterung + Universal-Leuchten angepasst werden. |
|
Temperaturregelung |
K -Sensor, Schlaufe schließen |
|
Platzierungsgenauigkeit: |
± 0,01 mm |
|
Auslaufmethoden |
SPS -Steuerung, Servofahrer |
|
Temperaturgenauigkeit |
± 1 Grad |
|
Beleuchtung |
Taiwan geführtes Arbeitslicht, jeder Winkel verstellbar |
|
Speicher des Temperaturprofils |
50000 Gruppen |
|
PCB -Größe |
Max 410 × 450 mm min 22 × 22 mm |
|
BGA -Chip |
2x 2 - 80 x80 mm |
|
Minimaler Chipabstand |
0,15 mm |
|
Externer Temperatursensor |
4 Stück |
|
Abmessungen |
700x700x950mm |
|
Nettogewicht |
95 kg |
Produktdetails
OPTICAL CCD & CHIP -Feeder arbeiten zusammen für die PCB
Wenn die Positionierung auf dem Touchscreen eingestellt ist, wird der obere Kopf automatisch den Standort des Chips . gefunden

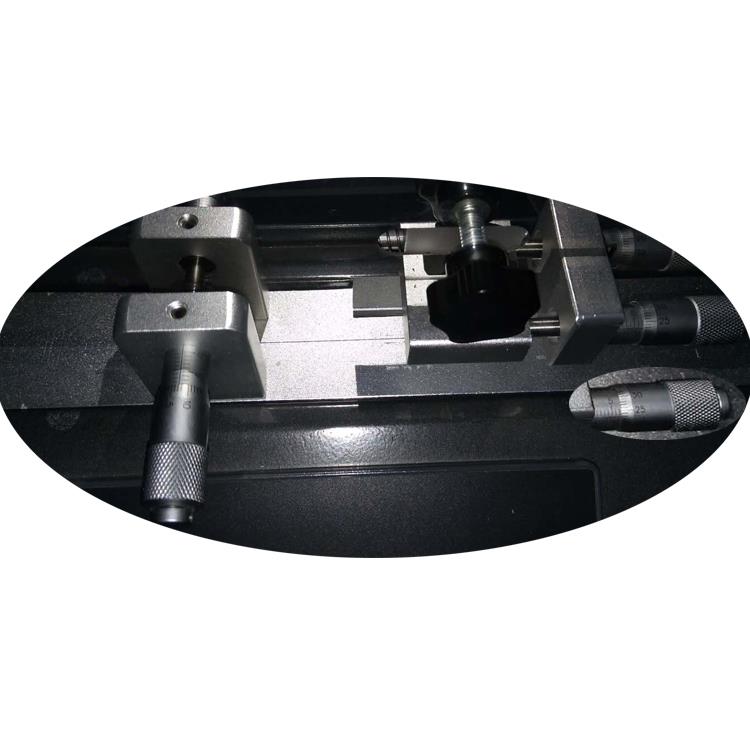

Insgesamt gibt es 3 Mikrometer, einer befindet sich am oberen Kopf für die Einstellung des Chipwinkels, maximal 60 Grad und die anderen zwei für PCB
Die Positionierung bewegt sich +/- 15 mm, damit die PCB Workbench nach links/rechts oder rückwärts/nach vorne/nach vorne, Genauigkeit von 0 . 01mm, hergestellt wird.

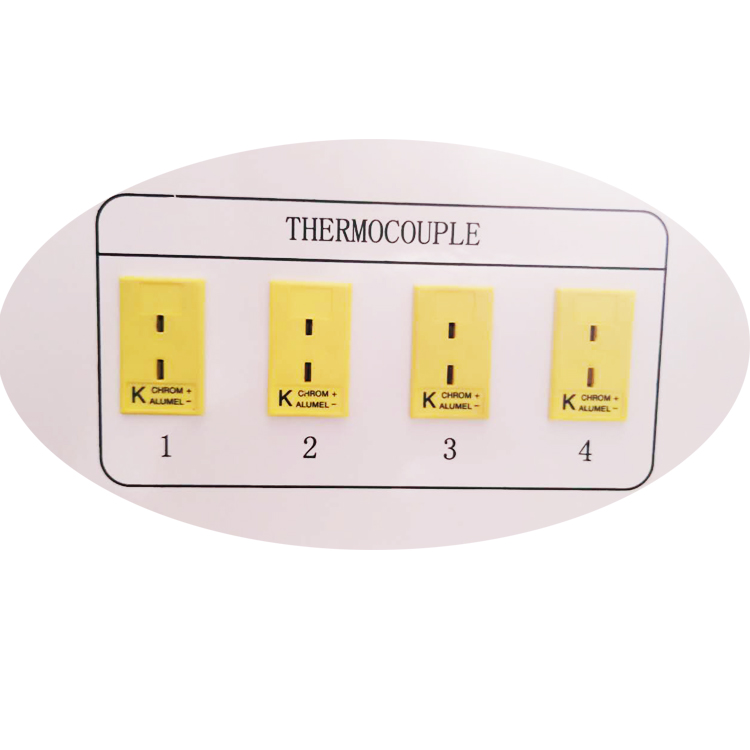

Thermoelement, 4 PCs verfügbar, für die Erkennung realer Temperaturen und bei Bedarf können einige Temperaturen kalibriert werden .

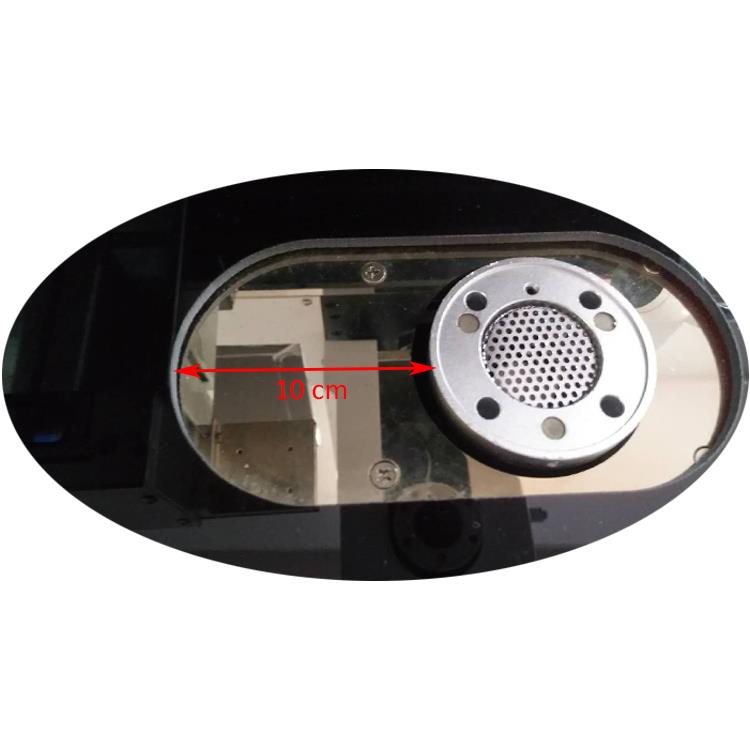

IR-Vorheizungsbereich, bedeckt von einem Glasschild mit hohen Temperaturen, der verhindern kann, dass kleine Komponenten oder Staub in . abfallen
Außerdem kann der gesamte IR -Bereich nach links oder rechts 10 cm bewegt werden.

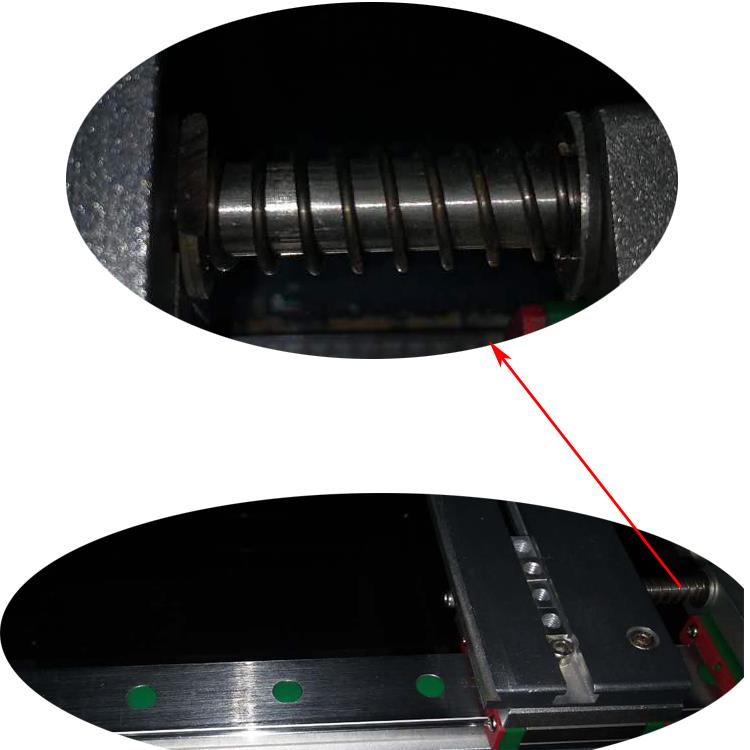

Feder auf der PCB -Workbench kann das beim Erhitzen von . geschützte PCB schützen, der geschützt ist

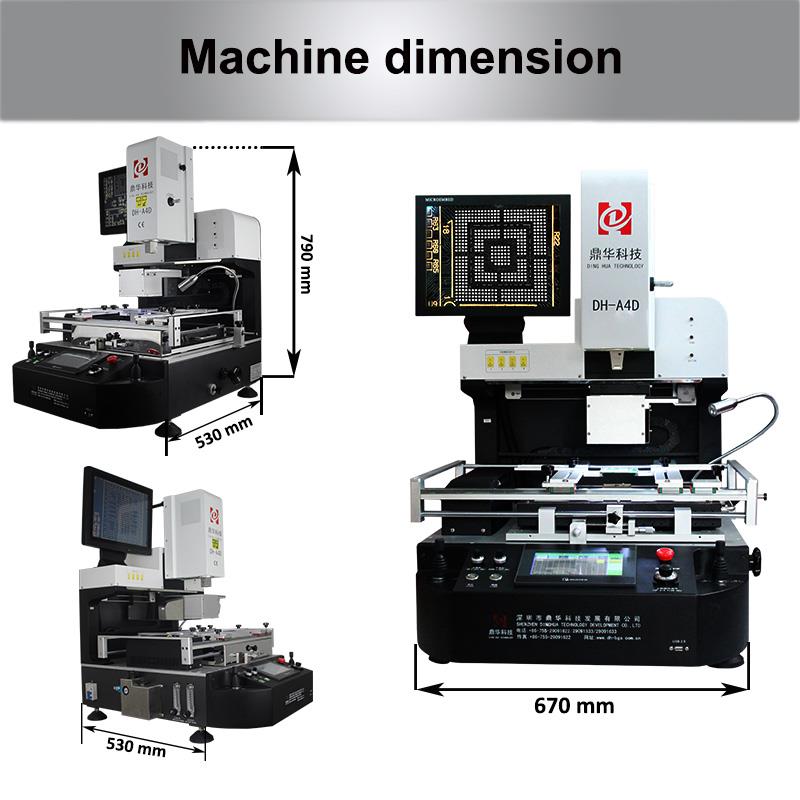

SMT/BGA-Nacharbeit DH-A4D, Abmessungen: lWH = 670530790 mm, ist in einer Sperrholzbox mit internem Schaum zum Maschinenschutz gepackt.
Versand, Verpackung und After-Sales der optischen Xbox 360 BGA-Nacharbeit:
Maschinen wie der DH-A4D werden mindestens 24 Stunden vor der Lieferung . vibriert. Wir sind der einzige Hersteller, der Vibrationstests für BGA-ReWork-Stationen . Nach der Schwingung durchführt. Die Maschine wird mindestens 12 Stunden lang kontinuierlich ausgeführt {.}}}}}
Jede Einheit ist in einem begasungsgemäßen Sperrholzbox . gepackt, unabhängig vom Zielland gibt es keine Einschränkungen für den Import ..
Die wertvollen Kunden, die unsere Maschine verwenden

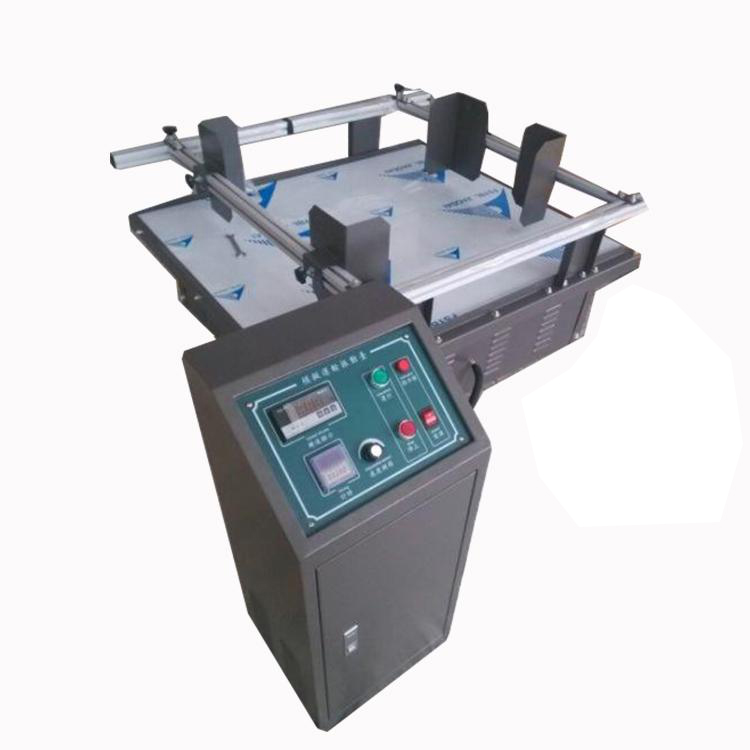

Dies ist eine Vibrationstestmaschine.
Nach dem Vibrationstest unterliegt die Maschine einer weiteren Testrunde, um sicherzustellen, dass keine Probleme aufgetreten sind. .
Wir bieten eine 2- -Ge -Garantie für die gesamte Maschine, eine 3- -Ge -Garantie für die Heizungen und die technische Unterstützung des lebenslangen technischen Supports . an
Kunden, die mit uns zusammenarbeiten
FAQ
F1: Wie bedienen wir Ihre Maschinen?
A1:Wir bieten ein Benutzerhandbuch und Betriebsvideos für unsere Kunden .. Wenn Kunden unsere Firma besuchen, können wir den Betrieb Schritt für Schritt nachweisen .. Es dauert normalerweise 2-3 Stunden, damit ein neuer Benutzer diese Fähigkeiten . mastet .
F2: Welche Art von After-Sales-Service bieten Sie an?
A2:Wir bieten im Allgemeinen eine dreijährige Garantie für Heizungsdrähte, eine zweijährige Garantie für die gesamte Maschine und eine lebenslange technische Unterstützung .
F3: Wie viele Tage dauert es, um die Maschinen zu erhalten, und welche Lieferoptionen stehen zur Verfügung?
A3:Wir können die Maschinen in 2-3 Tagen nach Erhalt der vollständigen Zahlung . versenden. Die genaue Lieferzeit hängt von der ausgewählten Versandmethode ab:
- 3-7 Tageüber DHL, FedEx, UPS usw. . (Tür-zu-Tür-Dienst)
- 3-5 Tagevon Luft zu Ihrem Flughafen (Tür-zu-Luft-Luft-Service)
- 25-35 Tageauf dem Seeweg zum Seehafen (Port-to-Port-Service)
F4: Wie ist das Paket? Ist es während der Lieferung sicher?
A4:Alle BGA -Nacharbeitsmaschinen sind sicher in starken starken Holzkartons mit Schaumstoffpolsterung gepackt, um die Sicherheit während der Lieferung zu gewährleisten. .
Know-how über die BGA-Nacharbeitsstation
Hot Air und Infrarot (IR) sind die beiden Haupttypen von Nacharbeit, die heute üblicherweise von OEMs und PCB -Vertragsherstellern verwendet werden. Jeder Typ hat seine Vorteile und Nachteile . Auswählen des richtigen für Ihre Bewerbung erfordert eine sorgfältige Berücksichtigung mehrerer Faktoren, einschließlich Ihres Budgets, Arbeitsanforderungen und das Experte Ihres Personals.}}}}}
Im Folgenden skizzieren wir einige Unterschiede zwischen Hot Air- und IR -BGA -Nacharbeitsstationen. Das Precision PCB Services, Inc . Team ist hier, um Sie zu unterstützen.
