Reparatur von LED-TV-Panels
Reparaturgerät für LED-TV-Panels, das für den Austausch von LED-TV-Panels von Sony, Samsung und LG sowie zum Entlöten und Löten anderer Komponenten verwendet werden kann, z. B. BGA, POP, QFN und einige andere bis zu einer Größe von {{0}}. 5*0,25mm.
Beschreibung
Reparatur des LED-TV-Panels DH-G760
1. Die wichtigsten Parameter
| Stromversorgung | 110~250V 50/60Hz |
| Strom/Netzstecker | 5200 W/optional (USA, EU, Indien und Afrika usw.) |
| LED-Leuchte | Spezielles Design für die Aufnahme von LED-Chips |
| Min. LED-Chipgröße | 0201 |
| IR-Vorwärmzone | Anti-Hochtemperatur-Glasschutz, der verhindert, dass LEDs in das Innere fallen |
| Temperaturkontrollsystem | K-Typ, geschlossener Regelkreis |
| Motor | dienen und PLC |
| Dimension | 670*800*700mm |
| Nettogewicht | 80kg |
2. Der Zweck der Reparatur von LED-TV-Panels

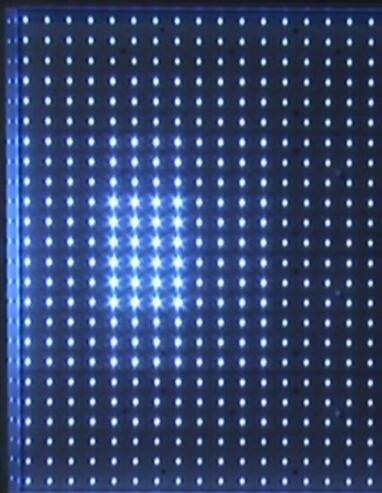

Dabei handelt es sich um Hintergrundbeleuchtungen von Fernsehgeräten, deren Leuchtstofflampen einen Durchmesser von 2 mm haben

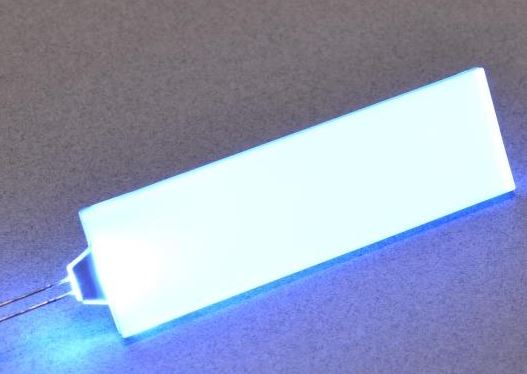

TV-Hintergrundbeleuchtung, LED-Module, LED-Streifen
Alle können auf der Nacharbeitsstation DH-G760 für die LED-Streifen nachbearbeitet oder ausgetauscht werden.
Es gibt eine spezielle Vorrichtung für die wie folgt transportierten Streifen:

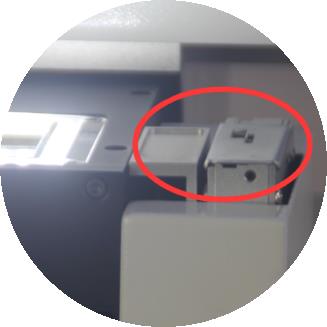

Die Vorrichtung im roten Kreis besteht aus zwei Teilen
Die spezielle Vorrichtung läuft automatisch mit der optischen CCD-Kamera, wobei der richtige Teil für die LED platziert wird.

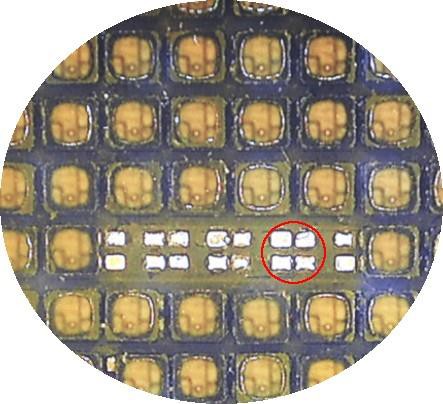

Dort kann einmalig ein echter LED-Chip platziert werden, und der obere Kopf der Maschine kann automatisch auswählen
Bringen Sie dort einen LED-Chip zum Ausrichten an.

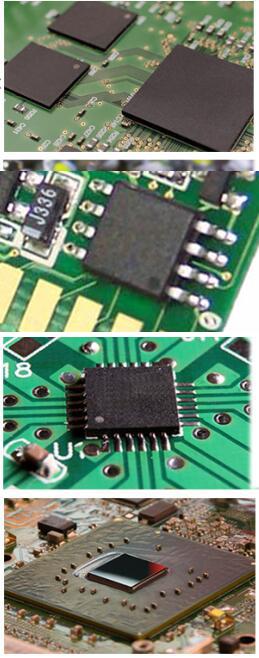

3. Für andere Chips BGA, POP und QFN usw., Reparatur
Chips
Diese Chips wie oben sind einige von ihnen, die nachbearbeitet werden können. Sie können auch automatisch entfernt werden.
Löten, Aufnehmen und Ersetzen usw.
4. Die Hauptteile der Maschine

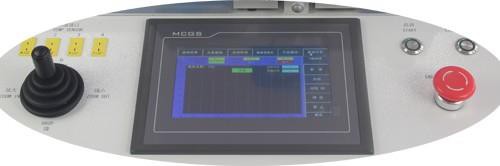

Monitorbildschirm optischer CCD

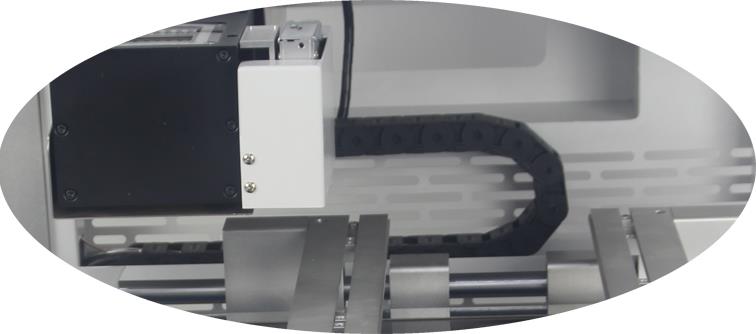

X/Y bewegliche importierte SPS
FQA für die Reparatur des LED-TV-Panels:
F: Hat die LED beim Anbringen eines LED-Moduls eine Richtung?
A: Ja, befestigen Sie Ihren LED-Streifen einfach an dieser speziellen Leuchte, die Ausrichtung ist immer richtig.
F: Muss ich beim Löten Flussmittelpaste verwenden?
A: Aufgrund der tatsächlichen Erfahrung empfehlen wir Ihnen, die Pads des LED-Mainboards ein wenig zu bürsten.
3. F: Beim Entlöten der defekten LED-Chips vom Mainboard, wenn diese LED-Chips um diesen defekten herum liegen
wird es heiß hergehen?
A: Für Ihre Verwendung wird eine obere Düse mit einer kleinen Größe, z. B. 10 * 10 mm, individuell angepasst.
Dadurch können diese LED-Leuchten vor Überhitzung geschützt werden.
4.F: Verkaufen Sie Komponenten rund um LED?
A: Wir sind ein führender Hersteller ausschließlich von LED-Rework-Stationen und automatisierten Geräten.
Das Demo-Video der LED-Rework-Station:
