LGA-Überarbeitung
1. LGA ist Land Grid Array, eine Art Pakettechnologie;2. Die kleine PCBa im LGA3 muss nicht entlötet werden. Der gesamte LGA wird mithilfe einer speziellen Vorrichtung automatisch entfernt;4. Schützen Sie LGA besser vor Erwärmung.
Beschreibung

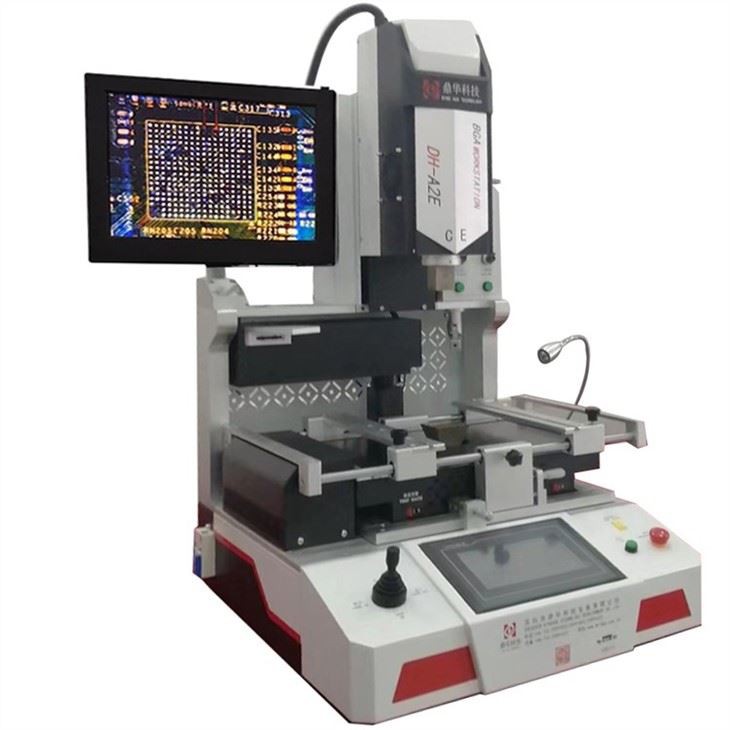

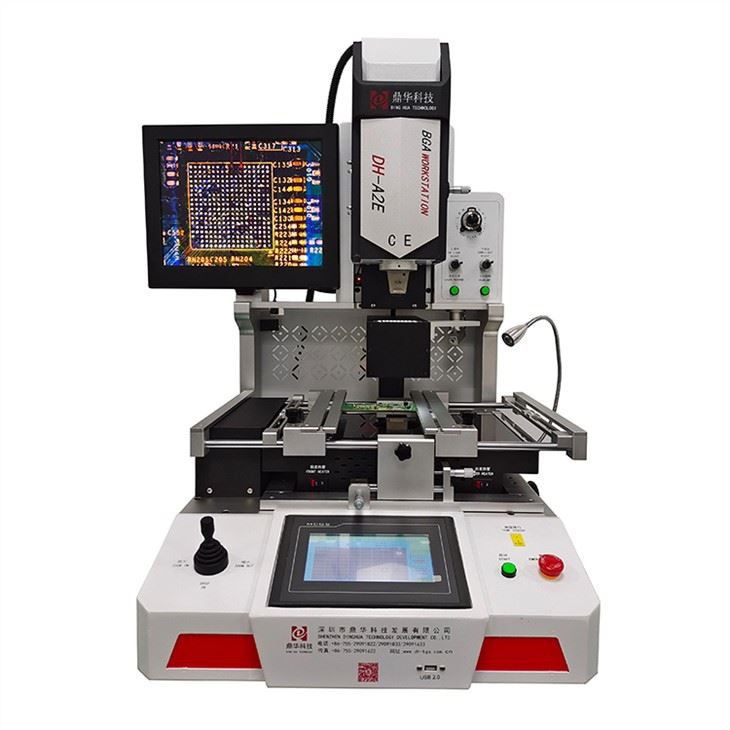

Vollautomatische LGA-Nachbearbeitungsmaschine mit professioneller Vorrichtung und Düsen
(Land Grid Array) Ein Chipgehäuse mit einer sehr hohen Kontaktdichte. LGAs unterscheiden sich von herkömmlichen Chips durch hervorstehende Stifte, die in einen Sockel gesteckt werden. Ein LGA-Chip verfügt an der Unterseite seines Gehäuses über flache Kontaktflächen, die die Kontakte am Motherboard-Sockel berühren.
Angesichts der speziellen LGA-Struktur, der schnellen Nacharbeit und der hohen Reparatureffizienz bieten wir einen maßgeschneiderten Service für die Reparatur verschiedener LGA-Chips.
LGA-Chip entfernen
Grundlegende Informationen
|
Modell |
DH-A2E |
|
Stromversorgung |
110~220V +/- 10% 50/60Hz |
|
Nennleistung |
5000W |
|
Oberheizung |
Heißluft, die eingestellt werden kann |
|
Bodenheizung |
Hybridheizung für PCBa- und Chip-Ebene |
|
Montage |
Optische Ausrichtung, sichtbare Verfahren, Genauigkeit 0,01 mm |
|
PCB-Größe |
10*10~450*500mm |
|
Chips vorhanden |
1*1~80*80 (mehr als 80*80mm, optional) |
|
Automatisierungsgrad |
Hochautomatisch |
|
LGA-Montage |
Automatisches Aufnehmen und Ersetzen auf dem Motheboard |
|
Lötkugel |
Blei oder bleifrei und Lötpaste (vom Benutzer bereitgestellt) |
|
Netzstecker |
Als Kundenanforderung |
|
Frequenz |
3 Stunden arbeiten, 10 Minuten ruhen |
|
Spänezuführer |
Automatisches Tragen eines Chips zum Löten oder Empfangen und Zurückgehen |
|
Düsen Vorrichtungen |
Anpassen 20*20~100*120mm (optional) Angepasst für verschiedene abgeholte oder ersetzte LGA |
|
Dimension |
600*700*850mm |
|
Gewicht |
70kg |
Verfahren zur LGA-Überarbeitung

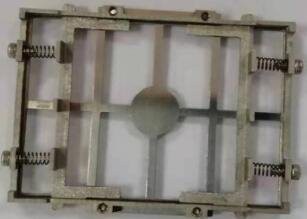

1. Bereiten Sie eine Vorrichtung wie folgt vor:
Anpassen einer Vorrichtung gemäß LGA-Struktur, Breite, Länge und Höhe usw., was möglich ist
Stellen Sie sicher, dass der gesamte LGA aufgenommen werden kann und die inneren Komponenten des Chips nicht beschädigt werden.
2. Entfernen/Entlöten
Nach dem Entlöten der LGA wurde automatisch die gesamte LGA-Halterung durch eine Vorrichtung angebracht
Der Späneförderer dieser Maschine wartet auf die Reinigung.
Chip-Zuführer und optische CCD-Kamera arbeiten immer automatisch zusammen
öffnen und schließen.
3. Verwendung eines erneuerten Chips oder einfach eines völlig neuen Chips.
Sie können wochenlange Verzögerungen und einen vergleichsweise hohen Kostenaufwand vermeidendurch LGA-Rework. Wenn eine Verzögerung unvermeidbar erscheint, ist eine gut ausgeführteDurch Nacharbeiten können Sie die Fristen Ihrer Kunden einhalten. DH(Dinghua) haterfolgreich abgeschlossene Erfahrung für eine beträchtliche Anzahl von Kundenvon großen Unternehmen, zum Beispiel Google, Teleplan, Huawei und Foxconn usw.,an kleine Werkstätten, wie z. B. private Reparaturwerkstätten oder benannte Kundendienststandorteund so weiter, von denen viele über eine komplizierte Dokumentation verfügten, die zur Sicherheit erforderlich warin zuverlässigkeitskritischen Branchen.

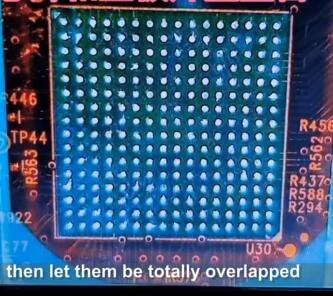

4. Sichtbarer optischer CCD-Ausrichtungsprozess
Nach dem Ausrichten wird der Chip vollständig in die richtige Position gebrachtauf einem Motherboard) wird der Chip automatisch übernommenzu löten.
5. Automatisch löten
Wird automatisch auf dem Motherboard montiert und heizt sich automatisch aufmittels Heißluft- und Infrarotheizung, danach sogar automatisch abkühlenArbeit beenden.
Warum DH (Dinghua) für die LGA-Überarbeitung verwenden?
Es werden fortschrittliche Löttechniken und hochqualifizierte Maschinen hergestellt.und konsistente, wiederholbare und vor allem zuverlässige LGA-Nacharbeiten, die häufigerfordert zwangsläufig die Erstellung einzigartiger Vorrichtungen und Schablonen, das Abdecken des Lötmittels auf der Platine,
und häufig sogar dieVerklebung neuer Belägezur Platine. Nachdem die Nacharbeit abgeschlossen ist,Im Schuppen wird die Platine mittels Endoskopen und Röntgenstrahlen untersucht, um die Wiederaufbereitung sicherzustellen.Die Zuverlässigkeit und Integrität von rk. Unternehmen verlassen sich bei der Umsetzung auf DH (Dinghua).
ser-Aufgrund unseres Fachwissens und unserer Liebe zum Detail bei der Gewinnung von LGAs ausVerwenden Sie Platinen, wenn Komponenten nicht ohne weiteres verfügbar sind.
DH (Dinghua)verfügt über umfassende Erfahrung in der Entwicklung von Lösungen zur zuverlässigen Nachbearbeitung von LGAs
und andere Geräte, wie z. B. Röntgeninspektionsmaschinen und Röntgenzählmaschinen usw.
