BGA-Entfernungswerkzeugsätze für die optische Ausrichtung
1. HD-Touchscreen-Schnittstelle 2. Oberheizung und Düse 2 in 1 Design 3. K-Sensor-Regelkreissteuerung 4. Sound-Hinweissystem
Beschreibung

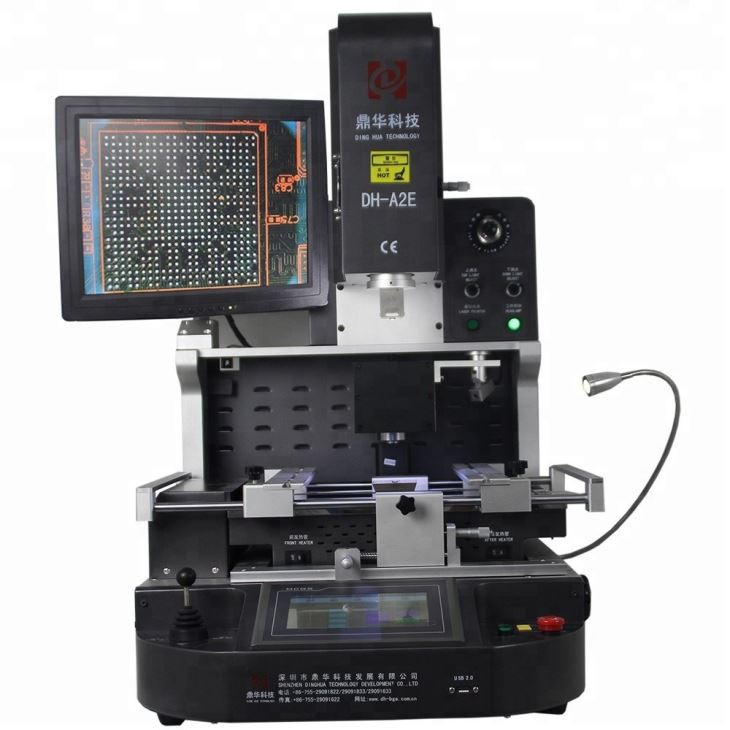

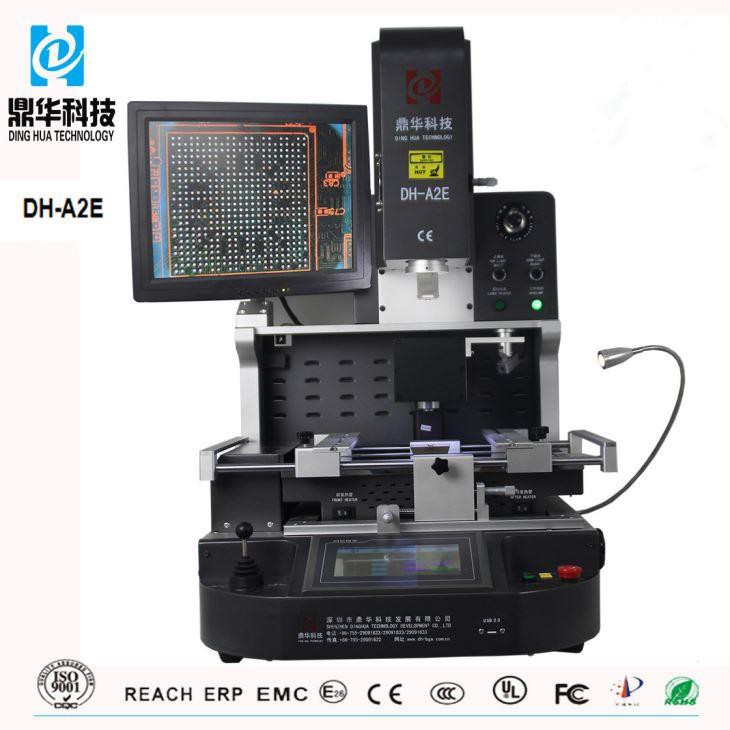

Optische Ausrichtungs-BGA-Entfernungswerkzeugsätze DH-A2E
Arbeitsdemo:
Ein BGA-Entfernungswerkzeugsatz mit optischer Ausrichtung ist ein spezieller Werkzeugsatz, der in der Elektronikindustrie zum präzisen Entfernen und Wiedereinbauen von Ball Grid Array (BGA)-Komponenten auf Leiterplatten (PCBs) verwendet wird. Diese Werkzeuge sind besonders wichtig, um sicherzustellen, dass BGA-Komponenten, die an ihrer Unterseite Lötkugeln aufweisen, sowohl beim Entfernen als auch beim erneuten Anbringen genau auf die entsprechenden Pads auf der Leiterplatte ausgerichtet sind.
Entlöten von BGA-Kugeln und Zinn
Spezifikationen:
| 1 | Gesamtleistung | 5200w |
| 2 | 3 unabhängige Heizungen | Obere Heißluft 1200 W, untere Heißluft 1200 W, untere Infrarot-Vorheizung 2700 W |
| 3 | Stromspannung | AC220V ±10 % 50/60 Hz |
| 4 | Elektrische Teile | 7-Zoll-Touchscreen + hochpräzises intelligentes Temperatursteuermodul + Schrittmotortreiber + SPS + LCD-Display + hochauflösendes optisches CCD-System + Laserpositionierung |
| 5 | Temperaturkontrolle | K-Sensor mit geschlossenem Regelkreis + automatische PID-Temperaturkompensation + Temperaturmodul, Temperaturgenauigkeit innerhalb von ±2 Grad. |
| 6 | Leiterplattenpositionierung | V-Nut + Universalhalterung + bewegliches Leiterplattenregal |
| 7 | Anwendbare Leiterplattengröße | Maximal 370 x 410 mm, minimal 22 x 22 mm |
| 8 | Anwendbare BGA-Größe | 2x2mm~80x80mm |
| 9 | Abmessungen | 600x700x850mm (L*B*H) |
| 10 | Nettogewicht | 70 kg |

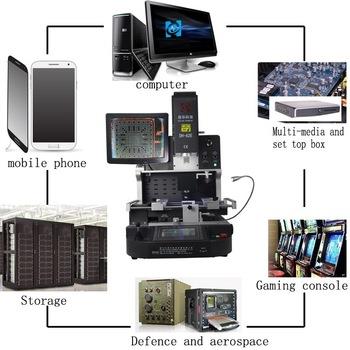

Anwendungen:
Merkmal:

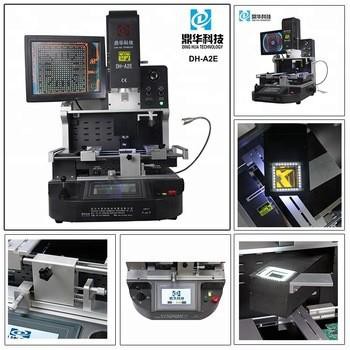

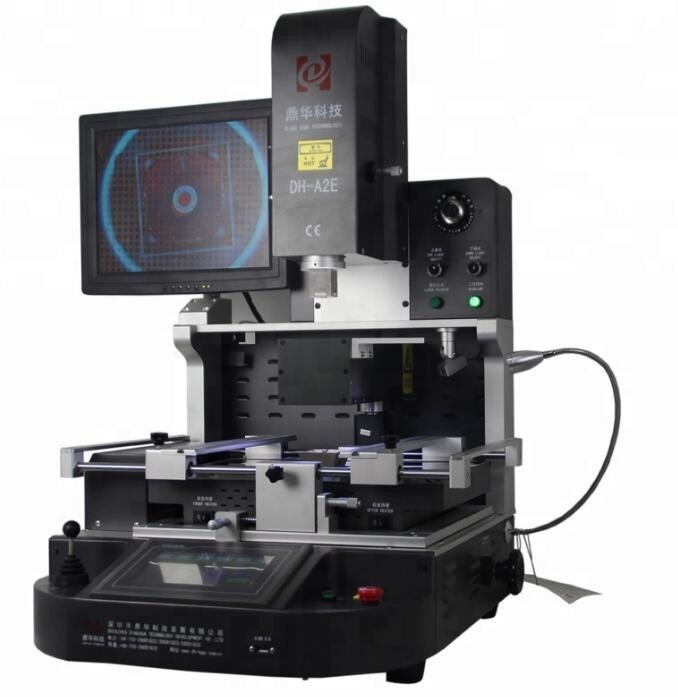

Optische Ausrichtungs-BGA-Entfernungswerkzeugsätze DH-A2E
DerDH-A2Eist eine Infrarot-BGA-Nachbearbeitungsstation, die in großem Umfang bei der elektronischen Reparatur eingesetzt werden kann, beispielsweise für Mobiltelefone, Desktops, Switches, PS3, Wii, Xbox 360 und andere Bereiche der SMD-Nachbearbeitung. Es nutzt fortschrittliche Infrarot-Technologie, um eine gleichmäßige Wärmeverteilung zu gewährleisten und Ihre Augen zu schützen. Die Station verwendet IR-Heizelemente mit einer Gesamtleistung von 2700 W.

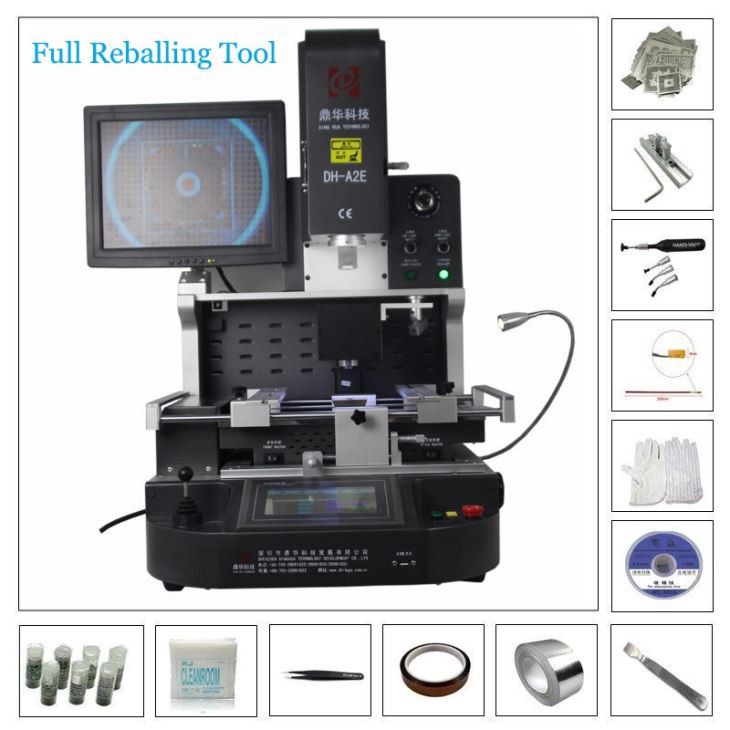

Packliste:
Materialien: Stabile Holzkiste + Holzstangen + wasserfeste Perlbaumwolle mit Folie
1 Stück Pinselstift
1 Stück Bedienungsanleitung
1 Stück CD-Video
3 Stück obere Düsen
2 Stück Bodendüsen
6 Stück Universalbefestigungen
6 Stück Befestigungsschrauben
4 Stück Stützschraube
Saugergröße: Durchmesser in 2,4,8,10,11 mm
Innensechskantschlüssel: M2/3/4
Maße: 81 x 76 x 85 cm
Bruttogewicht: 115 kg
Flexible Lieferung
•TNT
•DHL
•FedEx
•UPS
•EMS
•AUF DEM SEEWEG
