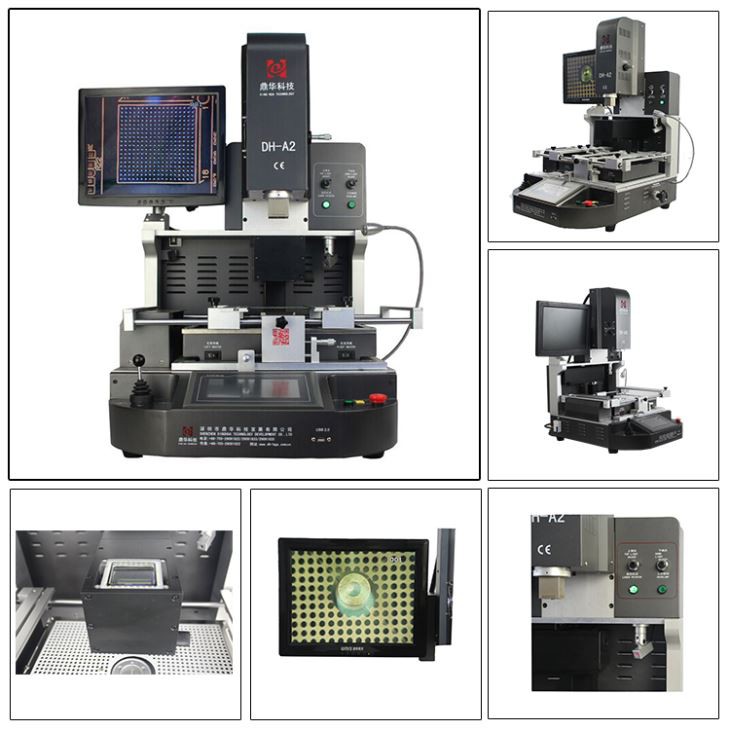

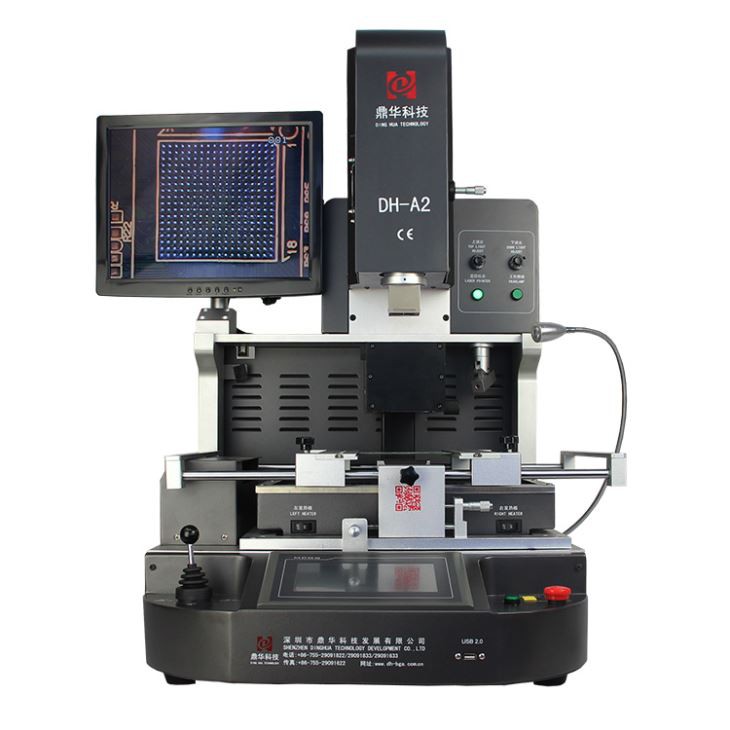

Optische North Bridge BGA-Rework-Station

Optische North Bridge BGA-Rework-Station



1.Anwendung der Optical North Bridge BGA Rework Station

Geeignet für Leiterplatten verschiedener elektronischer Produkte.

Hauptplatine von Computern, Smartphones (iPhone, Huawei, Samsung), Laptops, MacBook-Logikplatinen, Digitalkameras, Klimaanlagen, Fernsehern und anderen elektronischen Geräten aus der Medizinindustrie, Kommunikationsindustrie, Automobilindustrie usw.

Geeignet für verschiedene Arten von Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-Chip.

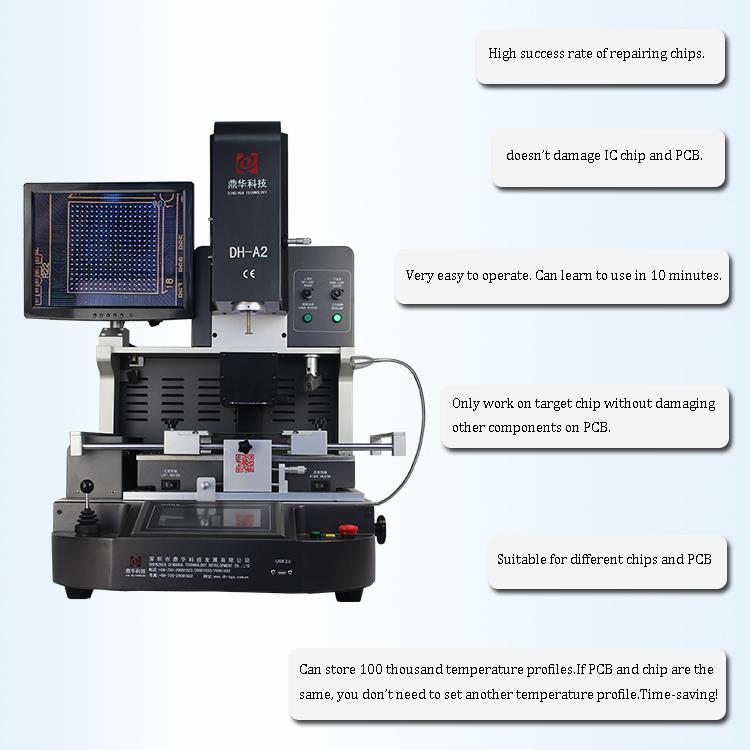

2.Produktmerkmale der Optical North Bridge BGA Rework Station





• Automatisches Entlöten, Montieren und Löten.

•Hohe Erfolgsquote bei der Reparatur von Chips und Leiterplatten.

•Durch die strenge Temperaturkontrolle beschädigt die Maschine keine umliegenden Komponenten rund um den Zielchip auf der Leiterplatte.

• Präzises optisches Ausrichtungssystem

Das CCD-Kameraobjektiv von Panasonic erhöht effektiv die Genauigkeit der Ausrichtung und die Erfolgsquote bei Reparaturen. Bild wird auf dem Monitorbildschirm angezeigt.

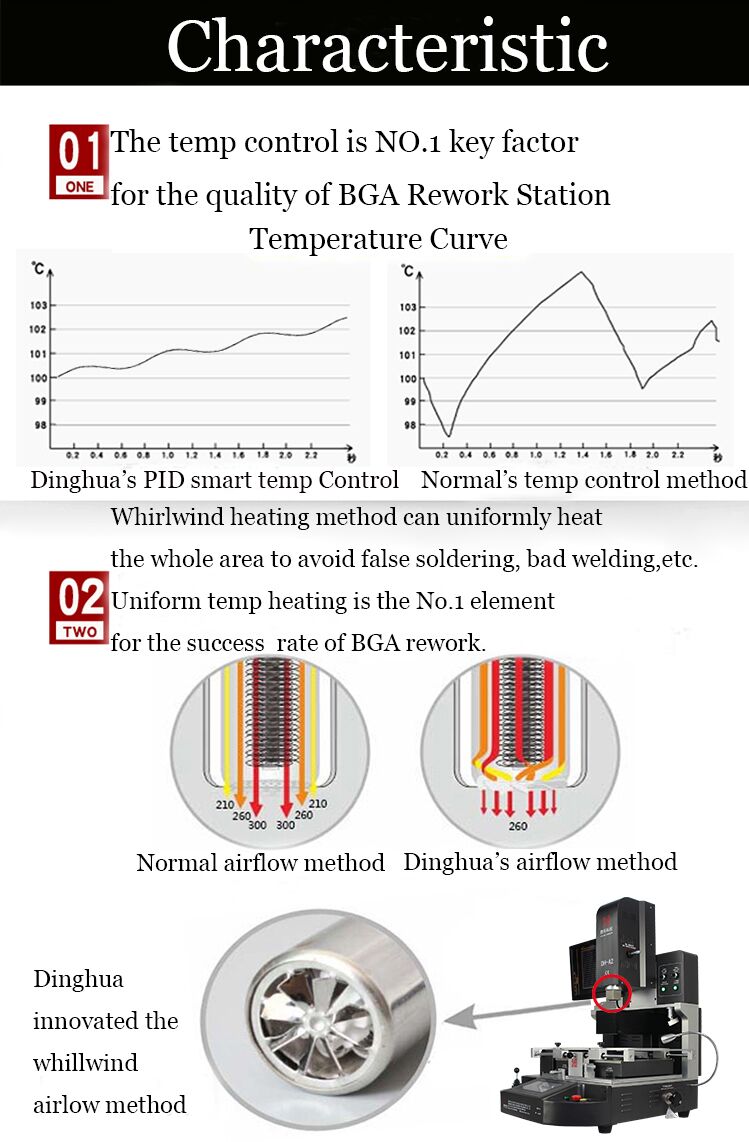

• Drei unabhängig voneinander steuerbare Heizgeräte. Es verwendet eine K-Typ-Thermoelement-Regelung mit geschlossenem Regelkreis und ein automatisches PID-Temperaturkompensationssystem sowie eine SPS und ein Temperaturmodul, um eine präzise Temperaturabweichung von ±2 Grad Celsius zu ermöglichen.



3.Spezifikation der Optical North Bridge BGA Rework Station

Leistung	5300w
Oberheizung	Heißluft 1200 W
Unterhitze	Heißluft 1200W. Infrarot 2700w
Stromversorgung	AC220V ±10 % 50/60 Hz
Dimension	L530*B670*H790 mm
Positionierung	Leiterplattenhalterung mit V-Nut und externer Universalhalterung
Temperaturkontrolle	K-Typ-Thermoelement, Regelung im geschlossenen Regelkreis, unabhängige Heizung
Temperaturgenauigkeit	±2 Grad
PCB-Größe	Maximal 450 * 490 mm, minimal 22 * ​​22 mm
Feinabstimmung der Werkbank	±15 mm vorwärts/rückwärts, ±15 mm rechts/links
BGA-Chip	80*80-1*1mm
Mindestspanabstand	0.15mm
Temperatursensor	1 (optional)
Nettogewicht	70kg

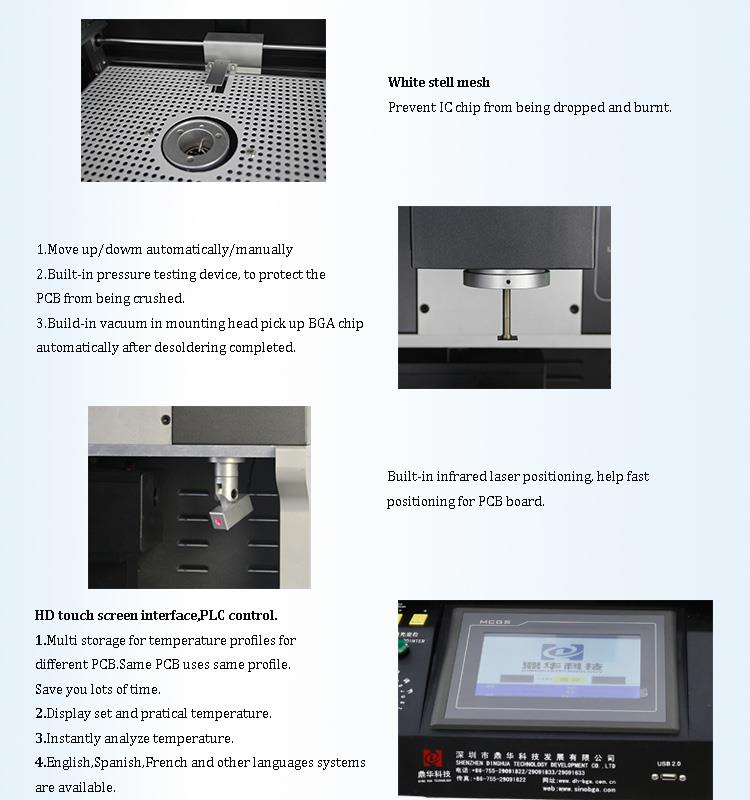

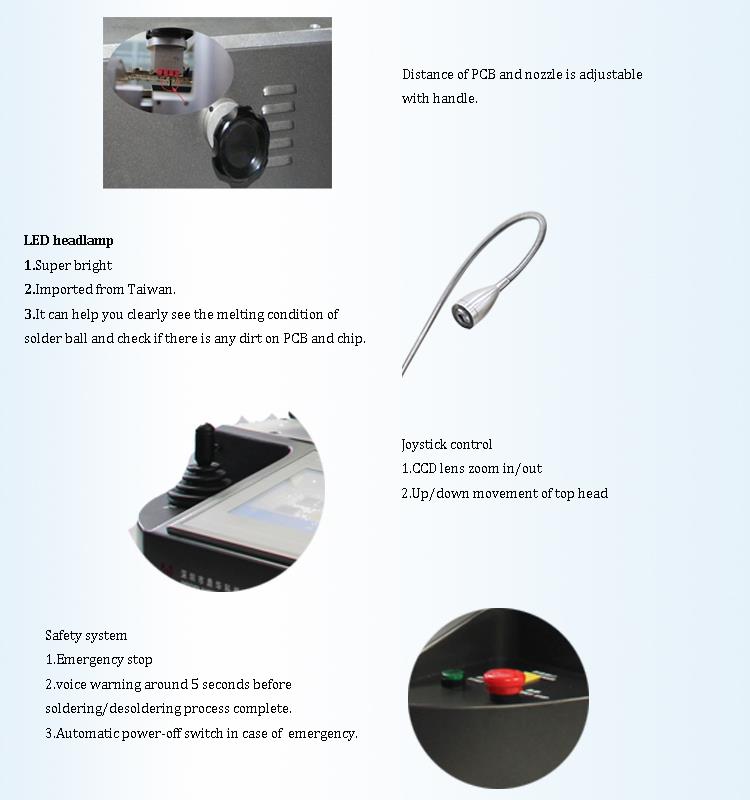

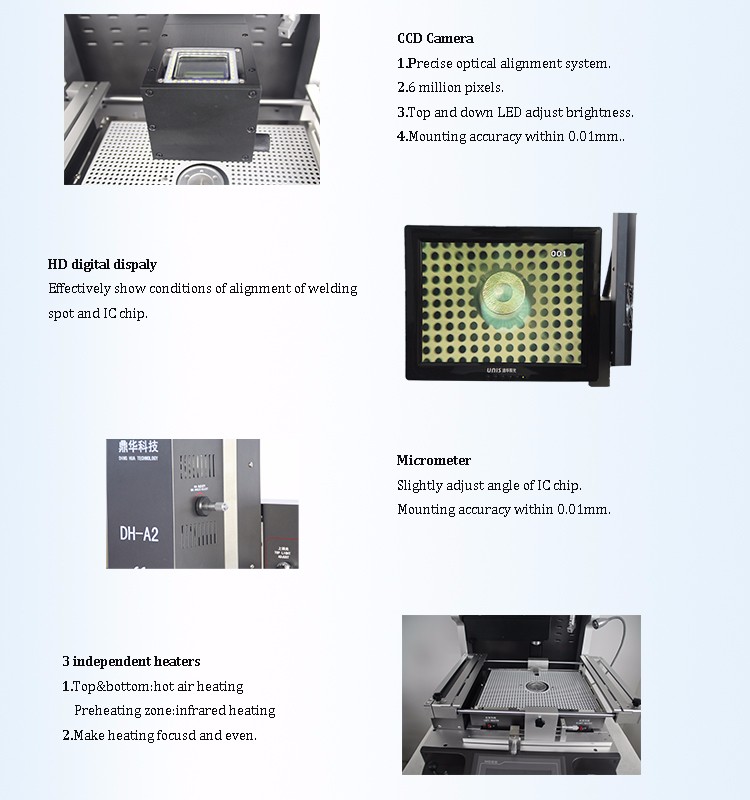

4.Details der Optical North Bridge BGA Rework Station

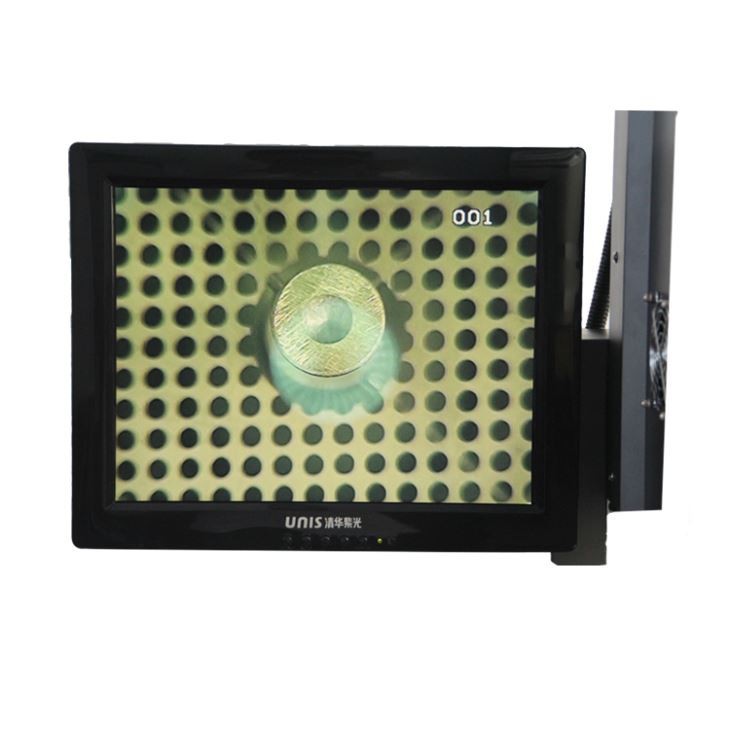

1.CCD-Kamera (präzises optisches Ausrichtungssystem);

2.HD-Digitalanzeige;

3. Mikrometer (Winkel des Spans einstellen);

4.3 unabhängige Heizgeräte (Heißluft und Infrarot);

5. Laserpositionierung;

6. HD-Touchscreen-Schnittstelle, SPS-Steuerung;

7.LED-Scheinwerfer;

8. Joystick-Steuerung.

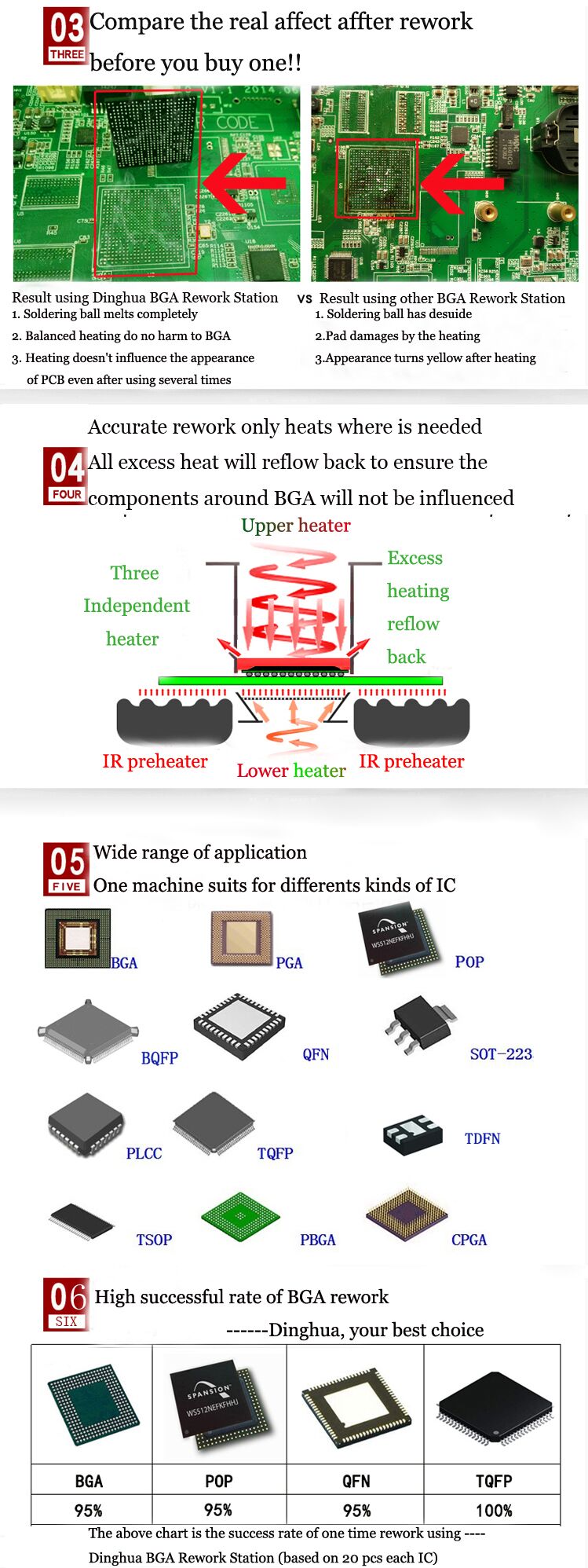

5.Warum sollten Sie sich für unsere Optical North Bridge BGA Rework Station entscheiden?







6.Zertifikat der Optical North Bridge BGA Rework Station

Um Qualitätsprodukte anzubieten, war SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD das erste Unternehmen, das die UL-, E-MARK-, CCC-, FCC- und CE-ROHS-Zertifikate bestanden hat. Um das Qualitätssystem zu verbessern und zu perfektionieren, hat Dinghua inzwischen die ISO-, GMP-, FCCA- und C-TPAT-Vor-Ort-Auditzertifizierung bestanden.

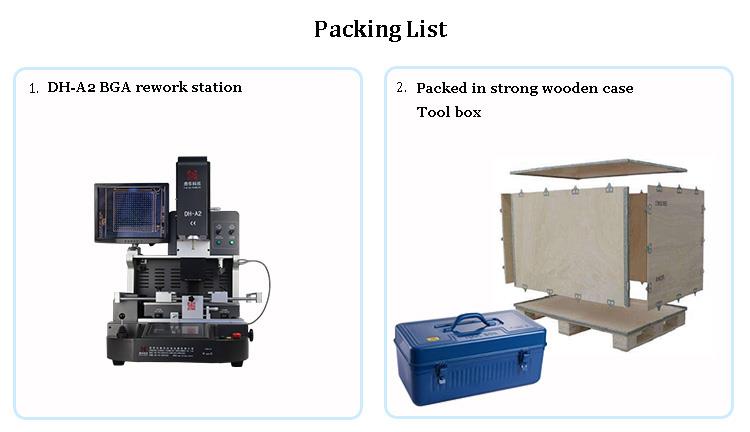

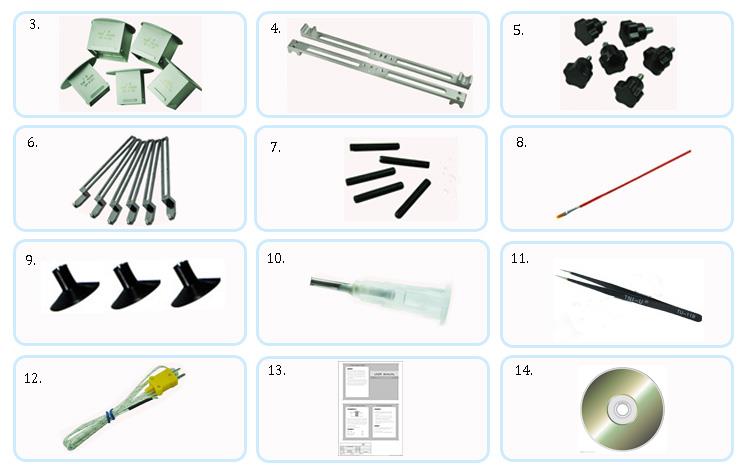

7.Verpackung und Versand der Optical North Bridge BGA Rework Station



8. FAQ

• Welche Funktionen hat der Touchscreen in Ihrer optischen North Bridge BGA-Rework-Station?

A: 1.Touchscreen, intelligenter PC ist das Gehirn der Maschine. SPS-System, Mensch-Maschine-Schnittstelle mit Touchscreen

für einfache Bedienung und hochpräzise Nacharbeit.

2. Verwalten Sie die Temperaturprofile: Einstellung, Speicherung, Anwendung, Analyse und Debugging. Bis zu 16-Segment

Temperature Control,100,000 gruppiert Speicher für verschiedene BGA-Rework-Temperaturprofile.

3. Steuern Sie die Maschine.



•Welche Funktion hat die Laserpositionierung?

A: Integrierte Infrarot-Laserpositionierung, hilft bei der schnellen Positionierung der Leiterplatte.



•Ist die Heizung Heißluft oder Infrarot?

Es gibt drei unabhängige Heizungen. Obere Heißluft + untere Heißluft + Infrarot-Vorheizplattform. Oben und unten

kann nach oben/unten bewegt werden. Dadurch kann die Erwärmung gezielt und gleichmäßig erfolgen. Erhöhen Sie effektiv die Nacharbeitsrate.
