Optische VGA-Karte BGA-Überarbeitungsstation

Optische VGA-Karte BGA-Überarbeitungsstation

1.Anwendung der BGA-Überarbeitungsstation für eine optische VGA-Karte

Das Motherboard eines Computers, eines Smartphones, eines Laptops, eines MacBook-Logic Boards, einer Digitalkamera, einer Klimaanlage, eines Fernsehers und anderer elektronischer Geräte aus der medizinischen Industrie, Kommunikationsbranche, Automobilindustrie usw.

Geeignet für unterschiedliche Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-Chip.

2. Produktmerkmale der BGA-Überarbeitungsstation der optischen VGA-Karte

• Automatisches Entlöten, Montieren und Löten.

• Ein präzises optisches Ausrichtungssystem

Mit 15 Zoll und 1980P können Sie selbst nach kleinen Lötpunkten das 10- bis 220-fache vergrößern.

• Computer, der das Gehirn einer Maschine ist, der für SPS und PID gesteuert wird.

• Der eingebaute Staubsauger im Montagekopf nimmt den BGA-Chip nach dem Entlöten automatisch auf.

• IR-Heizfläche, Kohlefaser-Heizrohre, dunkles Licht kann leicht von Leiterplatte absorbiert werden, und IR-Heizfläche kann für die richtige Position verschoben werden.

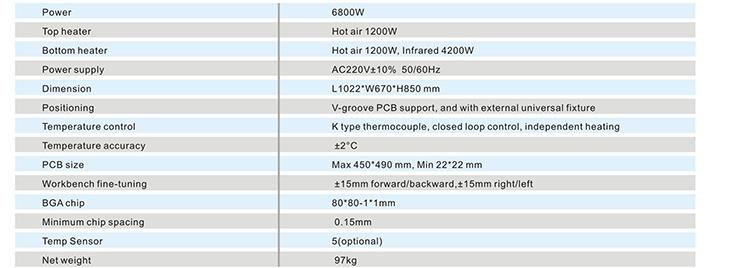

3. Spezifikation der BGA-Überarbeitungsstation für optische VGA-Karten

4.Details der BGA-Überarbeitungsstation für optische VGA-Karten

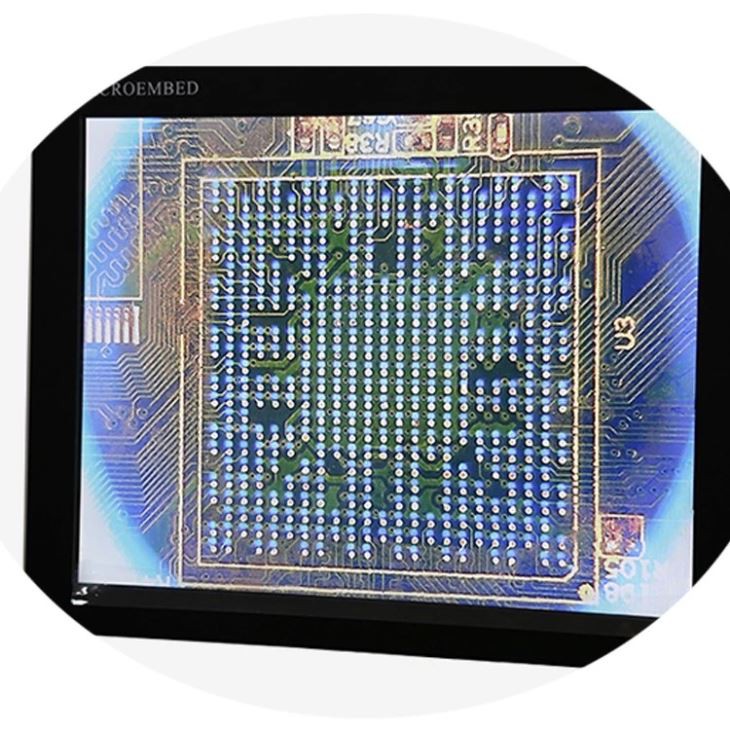

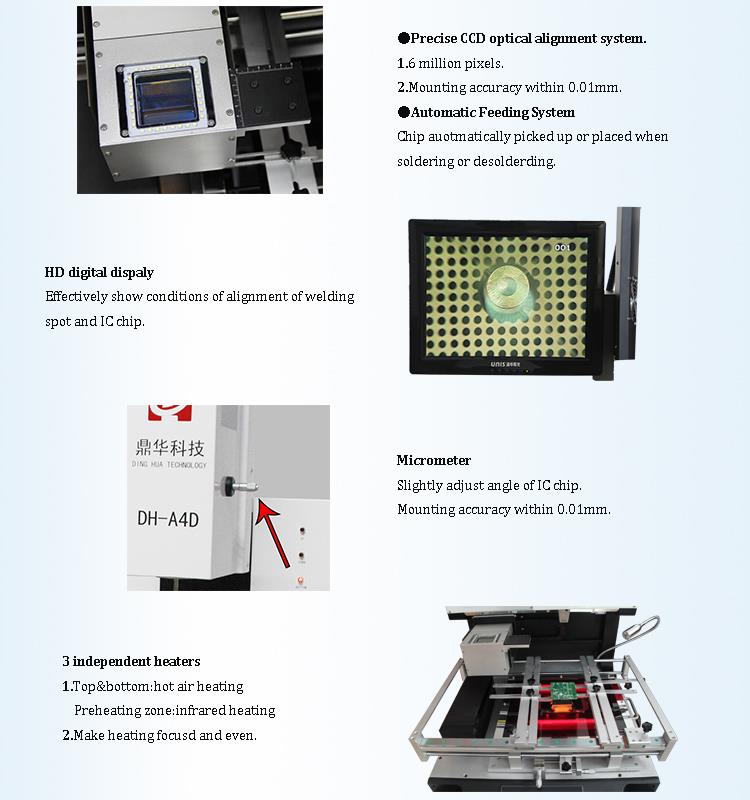

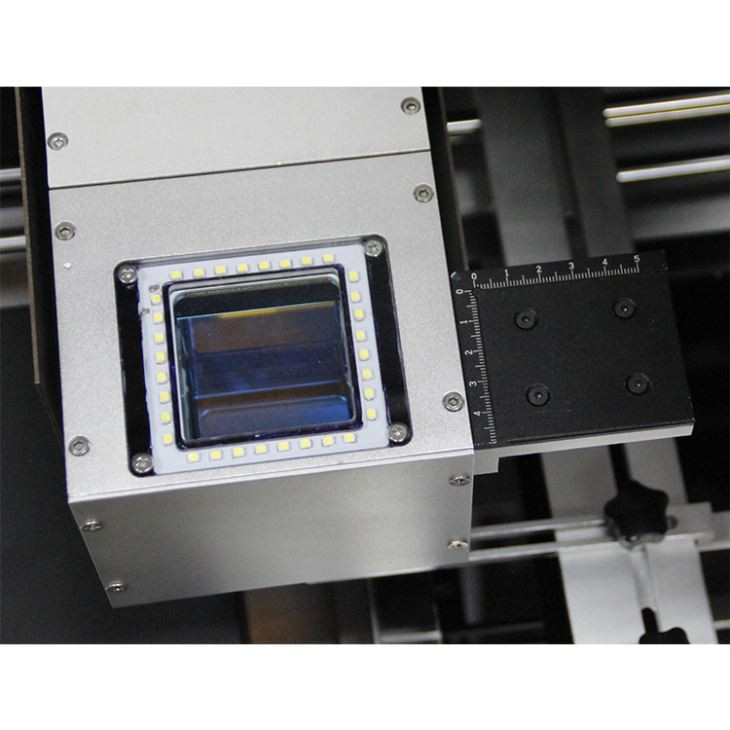

1. Eine CCD-Kamera (präzises optisches Ausrichtungssystem);

2. HD digitalanzeige;

3. Mikrometer (den Winkel eines Chips einstellen);

4.3 unabhängige Heizungen (Heißluft und Infrarot);

5. Laserpositionierung;

6. HD-Touchscreen-Schnittstelle, SPS-Steuerung;

7. Led Scheinwerfer.

5. Warum sollten Sie sich für unsere BGA-Überarbeitungsstation für eine optische VGA-Karte entscheiden?

6. Zertifikat der BGA-Überarbeitungsstation für optische VGA-Karten

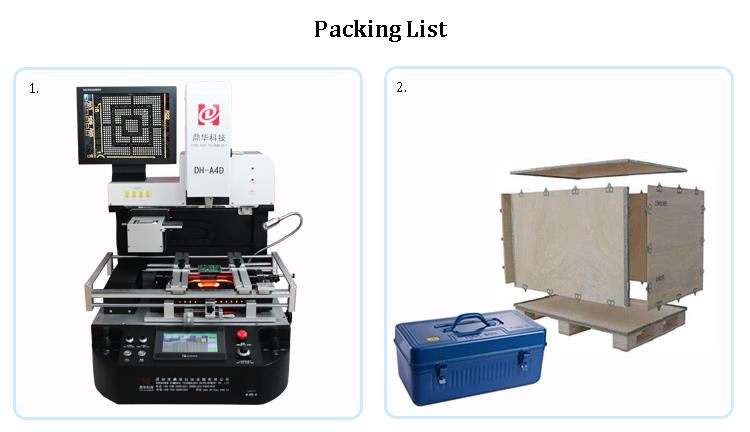

7. Verpackung und Versand von BGA-Rework-Station für optische VGA-Karten

8. Die FAQ der BGA-Überarbeitungsstation für optische VGA-Karten

Wie misst man das Signal unter dem BGA-Gehäuse?

Um das Signal unterhalb des BGA zu messen, gibt es ungefähr zwei Szenarien: Szenario A: Messung der Wellenform bei langsamer IO-Operation des Chips; Szenario B: Messung der Signalqualität bei Hochgeschwindigkeits-IO. Szenario A Szenario: Messen Sie langsame IOs. Sie können den Testpunkt in der schematischen Phase verlassen und in eine gute Messposition bringen. Wenn Sie keinen Testpunkt haben, können Sie nur fliegen. Hier gibt es zwei Fälle: Erstens, wenn sich der zu testende Pin nahe am Rand des Chips befindet, können Sie direkt vom Pad aus fliegen. Flying-Line-Methode: 1, nimm zuerst den Chip ab, beobachte die Situation des Balls, wenn keine durchgehende Dose vorhanden ist und die Form besser ist, kann dieser Chip wieder eingesetzt werden. Wenn Sie es nicht auswählen, können Sie es natürlich nur wegwerfen und ändern. 2. Der Lackdraht wird mit einer sehr kleinen Spitze abgebrannt, und der Lötkolben wird auf dem PCB-Pad verwendet. Flachen Sie die Leitung ab, um sicherzustellen, dass sie nicht dicht ist. Andernfalls springt sie ab, wenn das Luftgewehr bläst. 3, Chip wieder an Ort und Stelle. Luftgewehr weht. Siehe meine andere Antwort "Handlöten BGA". Zweitens ist die Erfolgsrate ziemlich niedrig, wenn sich der zu testende Pin wie die dritte Reihe von der Kante entfernt befindet. Es wird empfohlen, den Chip zu entfernen und alle Pins auf das Pad zu legen. Welcher Test zu messen ist. Szenario B-Schema: Für Hochgeschwindigkeits-E / A wie USB, MIPI, DDR usw. ist das Verlassen von Testpunkten und fliegenden Linien nicht wünschenswert, sodass nur das Signal gemessen werden kann und die Signalqualität nicht genau gemessen werden kann. Darüber hinaus nimmt der Testpunkt selbst einen wertvollen Verdrahtungsbereich ein und beeinflusst die Abschlussimpedanz schlecht. Der Chip kann nur entfernt werden und die S-Parameter werden direkt am zu prüfenden Pad gemessen.
