Automatische optische Bga-Rework-Station

Automatische optische BGA-Reworkstation

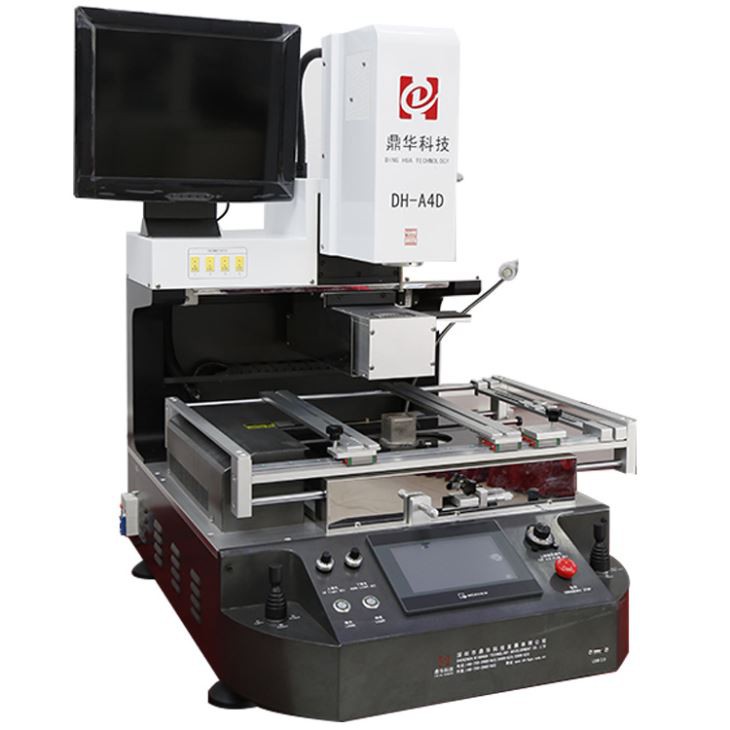

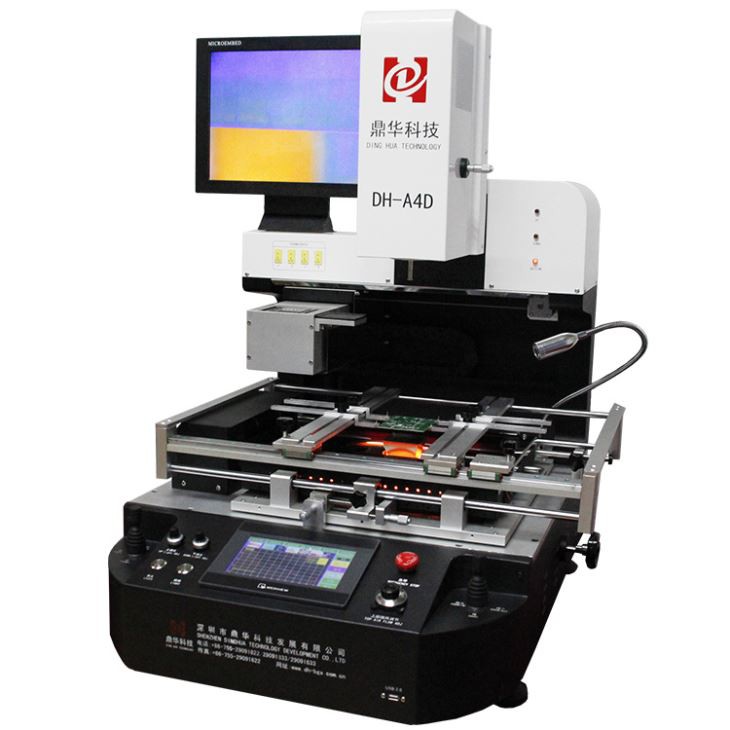

DH-A4D ist eine hervorragende BGA-Rework-Station mit beweglichem IR-Vorheizbereich, vollautomatischem optischem CCD und Chip

Feeder und im oberen Heißkopf eingebauter Laserpunkt usw. Dies kann Ihnen helfen, den Nachbearbeitungsvorgang einfacher und effizienter zu gestalten.

Der Produktparameter der automatischen optischen BGA-Überarbeitungsstation

Produktdetails der vollautomatischen optischen BGA-Reballing-Maschine

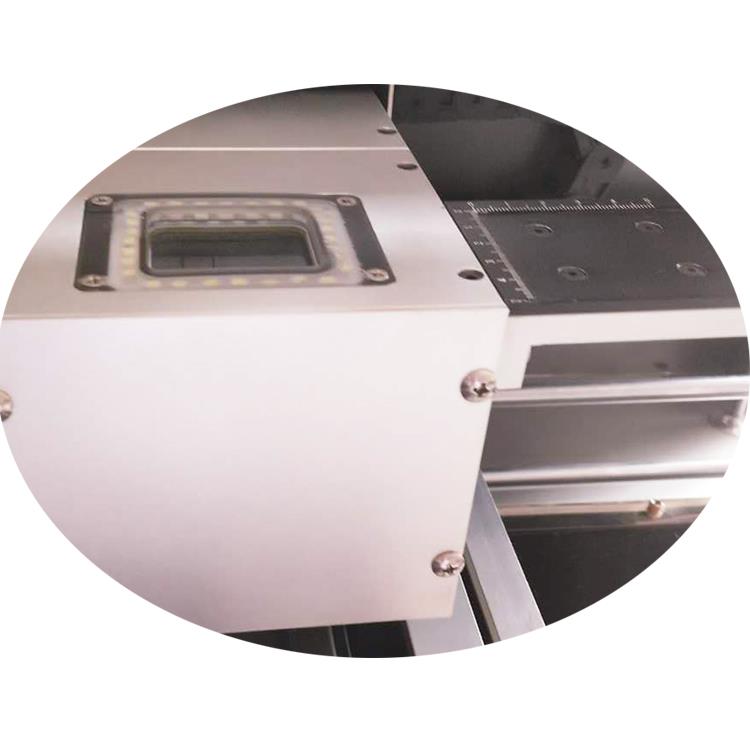

Vollautomatischer optischer CCD importiert aus Japan & Chipzuführung für einen Chip mit 1*1~80*80 mm,

Wenn die Maschine arbeitet, kann der in den Vakuumstift eingebaute obere Kopf den Chip automatisch aufnehmen oder platzieren.

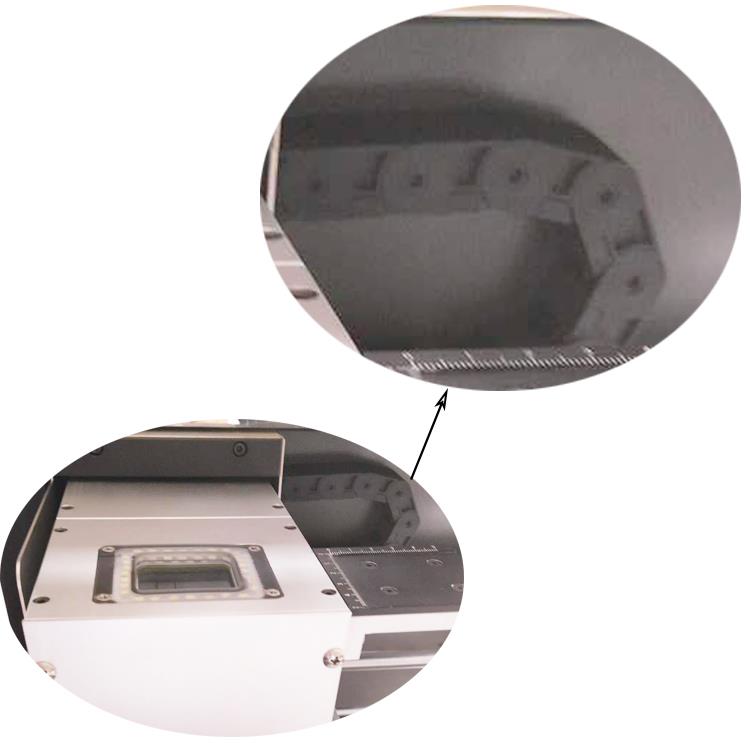

Die "Tankkette" für diese Kabel läuft mit einem optischen CCD&Chip Feeder, sicher und langlebig.

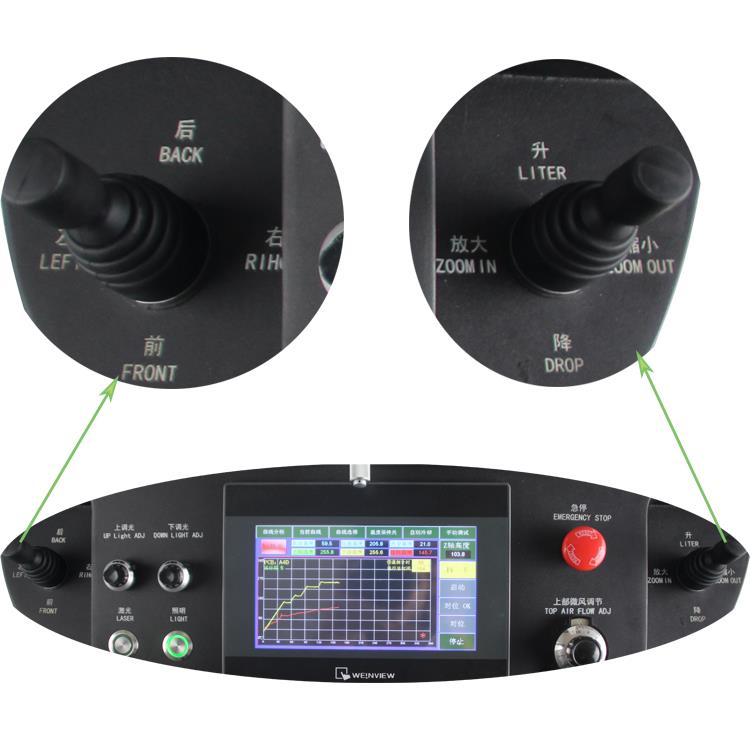

Zwei Joysticks, wenn manuell, einer für den optischen CCD- und Chip-Feeder, der nach links/rechts oder rückwärts/vorwärts bewegt werden kann,

Einer ist für den oberen Kopf, um nach oben oder unten zu laufen, und Bilder auf dem Monitorbildschirm zu vergrößern oder zu verkleinern.

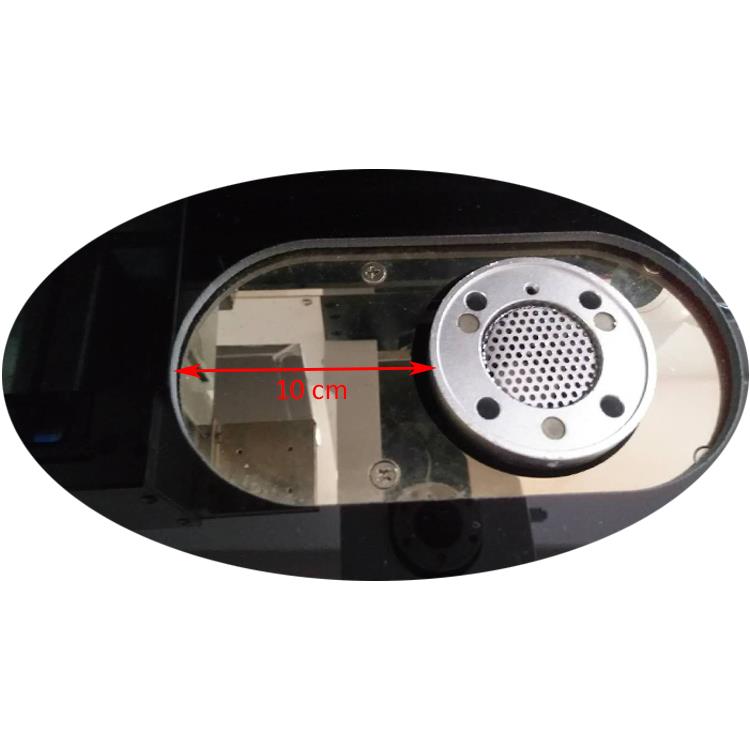

Infrarot-Vorheizbereich für unterschiedliche Formen oder Chips an unterschiedlichen Positionen, und der IR-Bereich besteht aus Kohlenstoff

Faserheizrohre (dunkles Licht wird leicht von PCB absorbiert und ist langlebig) und Anti-Hochtemperatur-Glasabschirmung

(um zu verhindern, dass kleine Komponenten oder Staub hineinfallen).

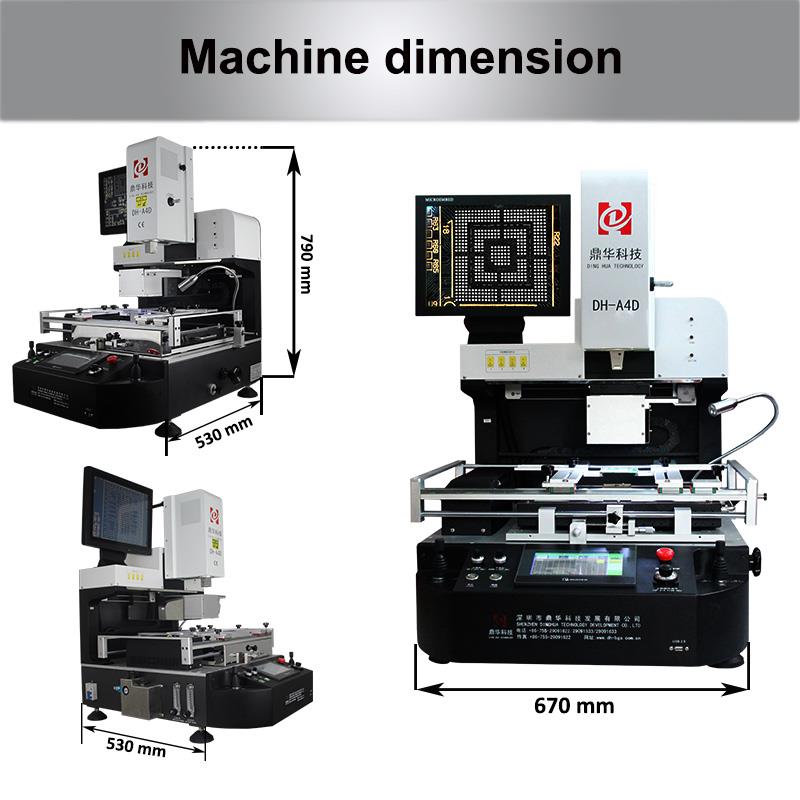

BGA Rework Station DH-A4D, L*B*H=670*530*790mm, Nettogewicht: 95kg, verpackt in Sperrholzkiste mit Schaumstoffeinlage für

Maschine geschützt. Die richtige Größe und das richtige Gewicht sind praktisch für die meisten Werkbänke, egal in der Werkstatt

oder Werkstatt.

Der Versand, die Verpackung und der Verkauf der automatischen optischen BGA-Nachbearbeitungsstation

Maschinen wie diese DH-A4D werden vor der Auslieferung mindestens 24 Stunden lang vibriert, egal ob früher oder heute,

Wir sind der einzige, der Vibrationen für BGA-Rework-Stationen durchführt. Lassen Sie sie danach mindestens 24 Stunden lang konstant laufen.

Um sicherzustellen, dass Maschinen effizient arbeiten.

Verpackt in Sperrholzkiste (begast), egal wohin es versendet wird, es gibt keine Beschränkung für

Einfuhr. Dicke Holzbretter und Innenschaum können eine Maschine gut schützen, und angedeutete Muster zeigen, dass sie nicht verkehrt herum, nach oben und zerbrechlich usw. warnen. Für einen besseren Schutz der Maschine auf dem Lieferweg.

Die wertvollen Kunden, die unsere Maschine verwenden

Diese oben genannten Kunden haben unsere BGA-Rework-Station nicht nur in China, sondern auch in Übersee genutzt. Wenn Sie ihnen verschlossen sind, können Sie versuchen, sie zu beauftragen und weitere Einzelheiten zu sehen. Bitte kontaktieren Sie uns einfach.

Die FAQ der automatischen BGA-Überarbeitungsstation

1. F: Wie werden die Komponenten um den Chip herum hergestellt, die gelötet oder entlötet werden?

A: Die kundenspezifischen Düsen sind erforderlich, wenn keine richtigen Düsen vorhanden sind, auch das hitzebeständige Material, wie z.Karptonband.

2. Q:Wenn das das erste Mal istIch versucheein Brett überarbeiten, wie soll ich es machen?

A: Wir schlagen vor, dass Sie zuerst versuchen, ein Schrottbrett zu überarbeiten.

3. F: Kann ich es verwenden, um Iphone, Macbook und andere PCBAs zu reparieren?

A: Sicher, solange die Leiterplatte kleiner als 410 x 450 mm ist, können sie von dieser Maschine nachbearbeitet werden.

4. F: Kann ich eine Kamera an der Seite anbringen, um das Schmelzen der Lötkugel zu beobachten?

A: Ja, bei Bedarf kann dafür eine Kamera installiert werden, das Bild wird auf diesem Monitorbildschirm angezeigt.

Know-how über Automatci Optical BGA Rework Station:

1. Humanisiertes Design:

Eingebettet in Industrie-PC plus Schrittmotorantrieb plus intelligentes Temperaturmodul, stabil und zuverlässig.

Windows IOS-Schnittstelle in Englisch und Chinesisch plus USB-Schnittstelle, einfach zu bedienen.

Nehmen Sie zwei Heizzonen an, sowohl die obere Heizung als auch die untere Heizung sind heiße Luft,

Tonhinweissystem. 5s-10s vor dem Ende des Aufheizens

2. Genaue Temperaturregelung:

Zwei unabhängige Temperaturheizungen plus PID-Selbsteinstellung plus SPS, Temperaturgenauigkeit liegt bei etwa 2 Grad.

Es kann 8 Heizsegmente und eine massive Speicherung von Gruppentemperaturprofilen einstellen.

Bequeme Einstellung der BGA-Heizkurve und Indexsuche.

3.Bequeme visuelle Ausrichtung:

Optische Ausrichtung plus CCD-Farblinsensystem plus Laserpositionierung

2 Farbtrennung, Vergrößerung, Feineinstellung

Autofokus, Autokorrektur, automatische Farbunterscheidung.

System zur Anpassung der Lichtstärke.

Die japanische Kamera kann sich nach vorne und hinten bewegen.

Eingebaute Vakuumpumpe, nimmt den BGA-Chip automatisch auf.

Joystick-Steuerung, vergrößern und verkleinern, nach unten und oben.

4.Präzisionskomponenten:

Präzise Feinabstimmung des BGA-Chips

X, Y, Z-Mikrometer-Feinabstimmung, Platzierungsgenauigkeit beträgt etwa 0,01 mm

V-Nut-Klemme plus universelle Halterung, geeignet für alle Arten von Leiterplatten.

Heizsystem und Montagekopf 2 in 1 Design, präzise Positionierung.

5. Perfektes Sicherheitsdesign:

Mit Lüfterausfallschutz, Thermoelement-Ausfallschutzfunktion.

Überhitzungsschutz, Not-Aus-Funktion.

Anwendung:

Geeignet für alle Arten von BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, POP-Gehäuse)

Blei und bleifrei.
