Automatisches SMD-Nachbearbeitungssystem
-Düse mit Reflow-Entlüftung. -Optische Ausrichtung-3 Temperaturzonen - Manueller und automatischer Modus
Beschreibung

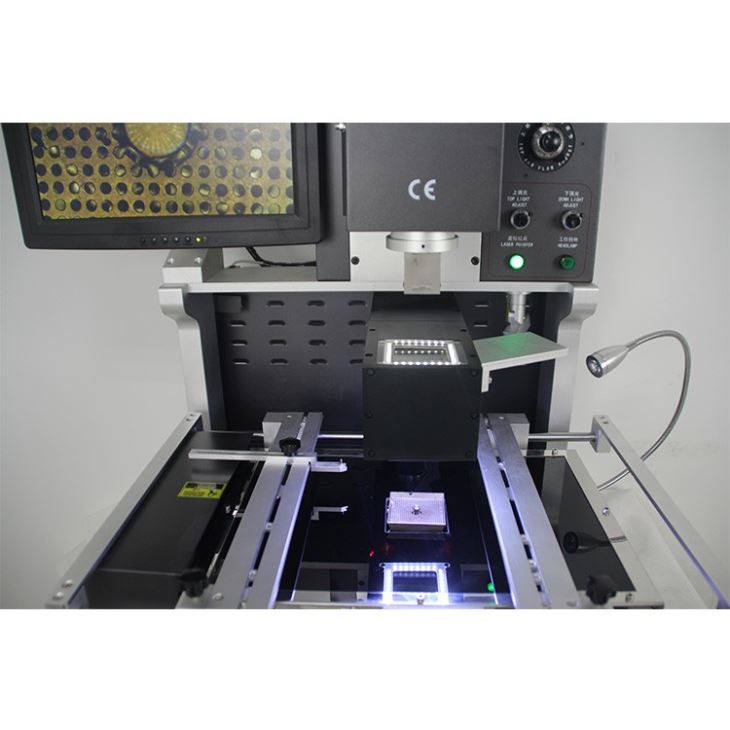

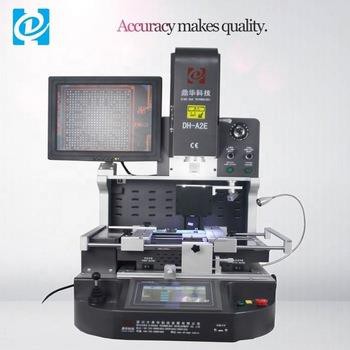

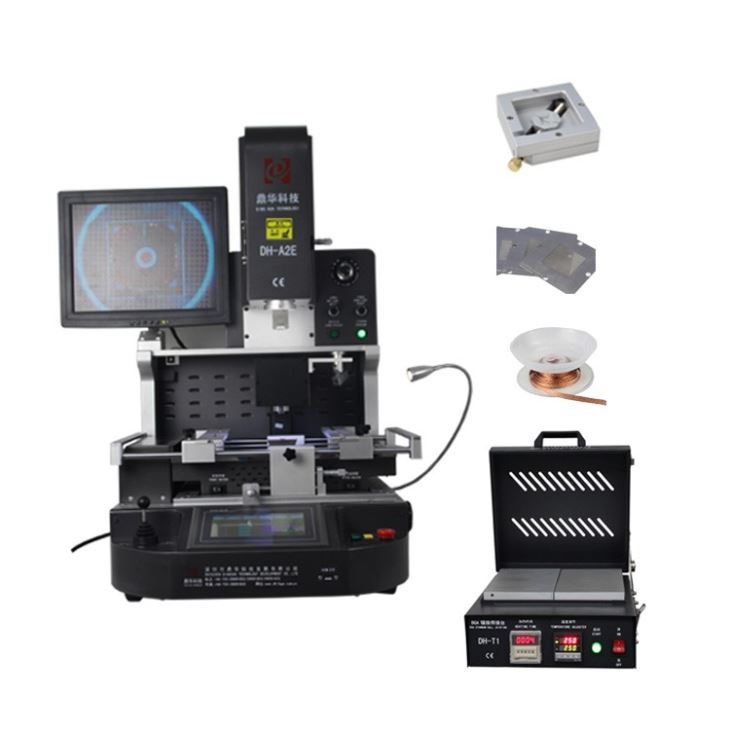

Automatisches SMD-Rework-System DH-A2E
Ein automatisches SMD-Rework-System DH-A2E ist ein elektronisches Gerät, das zur Reparatur oder Reparatur verwendet wird
Ersetzen Sie oberflächenmontierte Komponenten auf Leiterplatten (PCBs) automatisch. Es im Allgemeinen
verwendet eine Kombination aus Wärme-, Luft- und Vakuumtechniken, um SMD-Komponenten zu entfernen und zu ersetzen.
Das DH-A2E-Modell verfügt möglicherweise über bestimmte Merkmale und Fähigkeiten, die es von anderen Nachrüstungen unterscheiden
Systeme. Für detaillierte Informationen konsultieren Sie am besten die Dokumentation oder Website des Herstellers
über das Produkt.
Spezifikationen:
| 1 | Totale Kraft | 5300w |
| 2 | 3 unabhängige Heizungen | Obere Heißluft 1200 W, untere Heißluft 1200 W, untere Infrarot-Vorheizung 2700 W |
| 3 | Stromspannung | AC220V ±10 % 50/60 Hz |

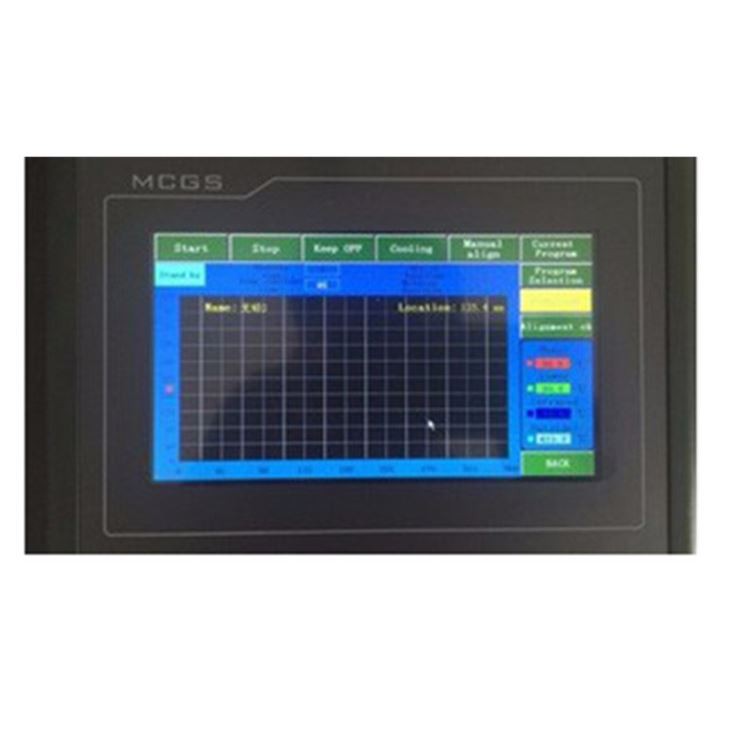

| 4 | Elektrische Teile | 7-Zoll-Touchscreen + hochpräzises intelligentes Temperatursteuermodul + Schrittmotortreiber + SPS + LCD-Display + hochauflösendes optisches CCD-System + Laserpositionierung |
| 5 | Temperaturkontrolle | K-Sensor mit geschlossenem Regelkreis + automatische PID-Temperaturkompensation + Temperaturmodul, Temperaturgenauigkeit innerhalb von ±2 Grad. |
| 6 | Leiterplattenpositionierung | V-Nut + Universalhalterung + bewegliches Leiterplattenregal |
| 7 | Anwendbare Leiterplattengröße | Maximal 370 x 410 mm, minimal 22 x 22 mm |
| 8 | Anwendbare BGA-Größe | 1*1mm~80*80mm |
| 9 | Maße | 600x700x850mm (L*B*H) |
| 10 | Nettogewicht | 70 kg |
Anwendungen:
Weit verbreitet bei der Chip-Level-Reparatur in den folgenden Produkten:
1. Laptop- und Desktop-PCBA
2. Spielekonsolen wie Xbox One, Play Station 4-Motherboards
3. PCBA für Mobiltelefone, z. B. iPhone-Motherboards
4. TV- und TV-Set-Top-Box-Motherboard
5. Server-, Drucker-, Kamera- usw. Motherboard
Kann BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-Chip überarbeiten.
DH-A2E ist eine professionelle Lötstation, die zum Ersetzen von BGA-Chips auf Leiterplatten entwickelt wurde, die eine hohe Leistung erfordern
Heizung. Geeignet für die Verwendung mit bleihaltigem und bleifreiem Zinn. Dank der programmierbaren Profile und der hohen Qualität
Heizelemente haben wir eine genaue Kontrolle über den Lötvorgang und damit über die Wirksamkeit der Reparatur.
Dank der hohen Ausgangsleistung ist der DH-A2E das perfekte Werkzeug für Elektronikdienste, die auf die Reparatur von Laptops spezialisiert sind.
Tischplatten und Konsolen.

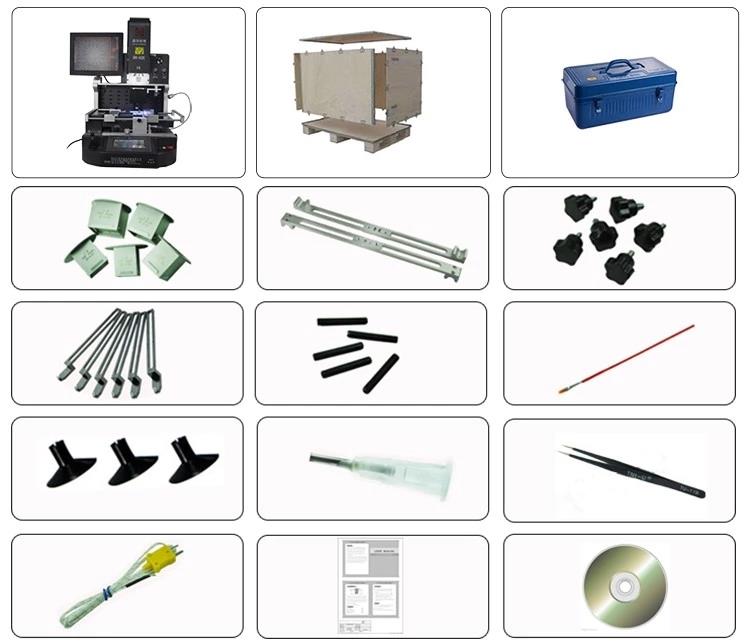

Paket:
1. Maschine: Automatisches SMD-Nachbearbeitungssystem
2. Alles verpackt in stabilen und stabilen Holzkisten.
3. Obere Düse: 3 Stück (31 * 31 mm, 38 * 38 mm, 41 * 41 mm) Untere Düse: 2 Stück (34 * 34 mm, 55 * 55 mm)
4. Balken: 2 Stk
5. Pflaumenknopf: 6 Stk
6. Universalhalterung: 6 Stk
7. Schraube: 5 Stk
8. Bürste: 1 Stk
9. Vakuumbecher: 3 Stück
10. Vakuumnadel: 1 Stk
11. Pinzette: 1 Stk
12. Temperatursensorkabel: 1 Stk
13. Handbuch: 1 Stk
14. Demo-CD: 1 Stk
