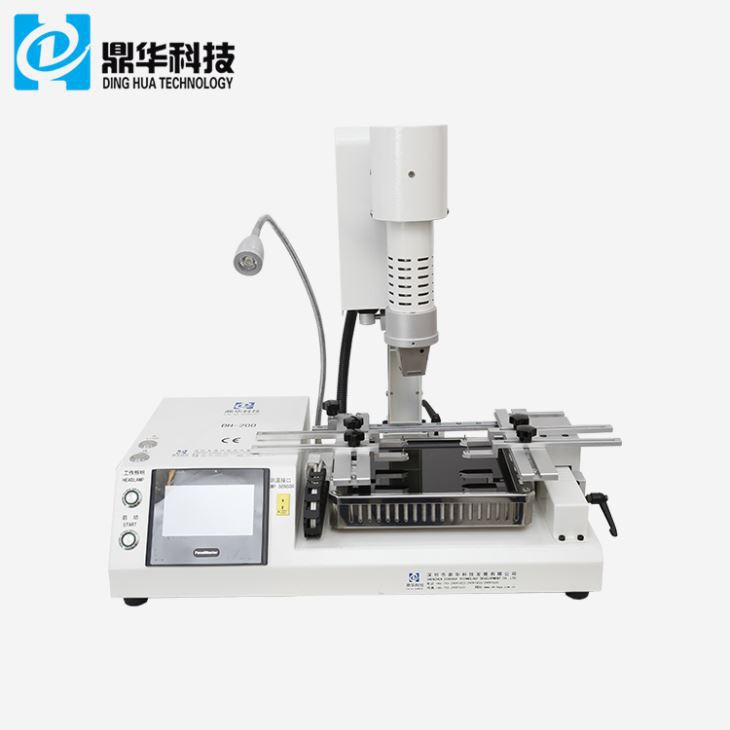

2 Heizzonen Touchscreen BGA-Lötmaschine

                                   2 Heizzonen Touchscreen BGA-Lötmaschine



1. Produkteinführung

﹡ Weit verbreitet bei der Chip-Level-Reparatur in Mobiltelefonen, PCs, Laptops, Fernsehern, Xbox One, PS4, Steuerplatinen usw.

﹡ Benutzerfreundliche Benutzeroberfläche mit HD-Touchscreen, einfache Bedienung

﹡ Der Infrarot-Vorheizbereich ist mit einer hochtemperaturbeständigen Glaskeramikplatte bedeckt

﹡ Schrittmotortreiber für die Oberheizung, gesteuert über die Taste

﹡ Kann 8 Segmente mit steigender Temperatur/konstanter Zeit/Temperaturanstiegsflanke einstellen



2. Produktspezifikationen



1	Gesamtleistung	2300W
2	3 unabhängige Heizungen	Obere Heißluft 450 W, untere Infrarot-Vorheizung 1800 W
3	Stromspannung	AC220V±10％ 50/60Hz
4	Elektrische Teile	Touchscreen-Bedienfeld + hochpräzise intelligente Temperaturregelung Modul + Schrittmotortreiber
5	Temperaturkontrolle	K-Sensor mit geschlossenem Regelkreis + automatische PID-Temperaturkompensation + Temperaturmodul, Temperaturgenauigkeit innerhalb von ±2 Grad.
6	Leiterplattenpositionierung	V-Nut-Halterung + Universalhalterung
7	Anwendbare Leiterplattengröße	Maximal 350 x 280 mm, minimal 22 x 22 mm
8	Anwendbare BGA-Größe	2x2mm~80x80mm
9	Abmessungen	500x550x650mm (L*B*H)
10	Nettogewicht	16 kg

3. Produktstärke und Anwendungen

Vorteile von DH-200:

(1) Hochpräzise Temperaturregelung, führt nicht zu Nullschweißen oder verbundenen Schweißen.

(2) Sehr hohe Erfolgsquote bei Reparaturen aufgrund der hochpräzisen Temperaturregelung und des präzisen optischen Ausrichtungssystems.

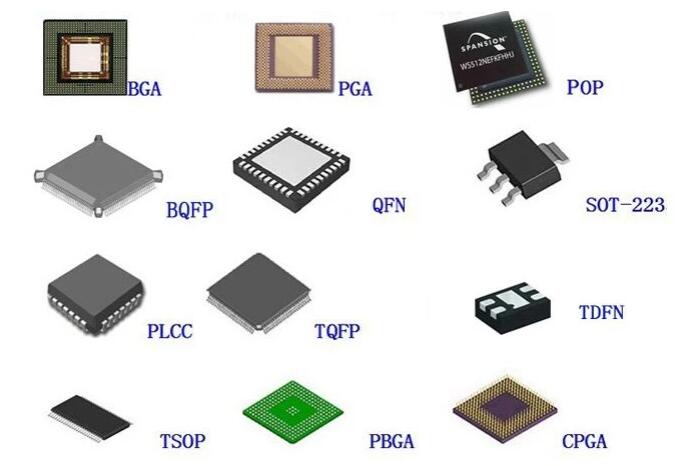

Breites Anwendungsspektrum: kann BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, überarbeiten.

CPGA, LED-Chip in Motherboards elektronischer Produkte. Reparaturerfolgsquote 99 %.



4.  Produktdetails

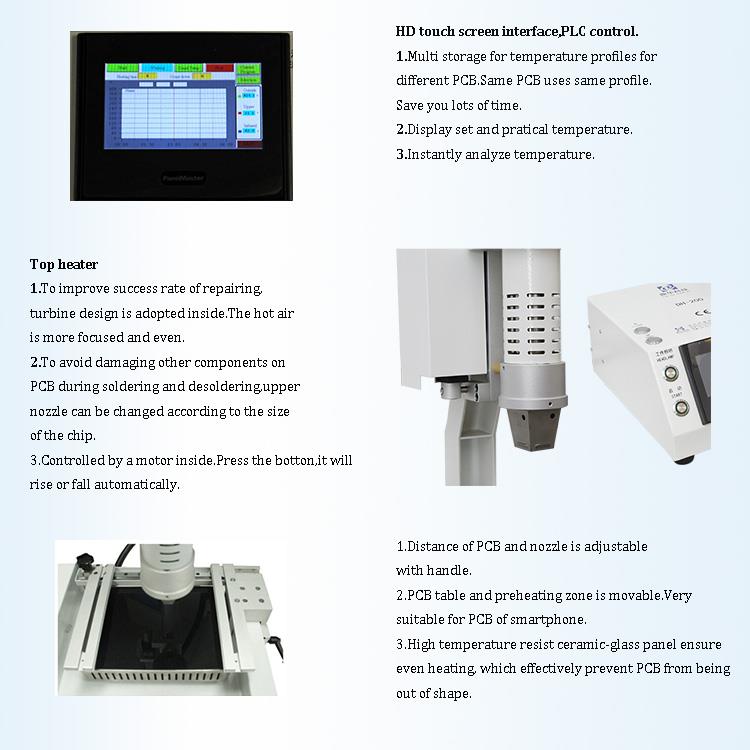

HD-Touchscreen, intelligente PC-Steuerung

• Top-Heizungsdesign
• 2 unabhängige Heizungen

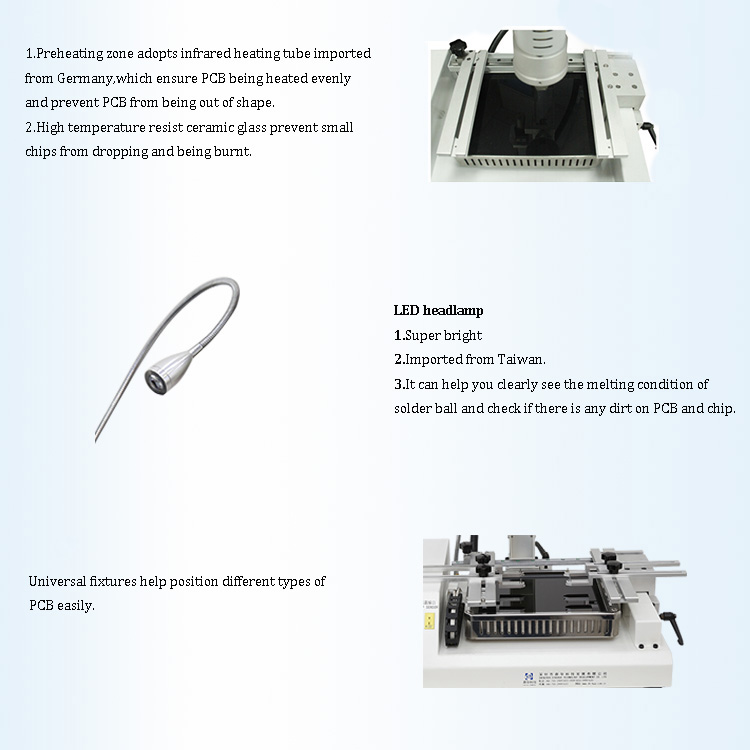

• Die Vorheizung der IR-Röhre, die mit einer hochtemperaturbeständigen Glaskeramikplatte abgedeckt ist, sorgt für eine gleichmäßigere Erwärmung
• LED-Arbeitslicht
• Mehrere Möglichkeiten zur PCBA-Positionierung

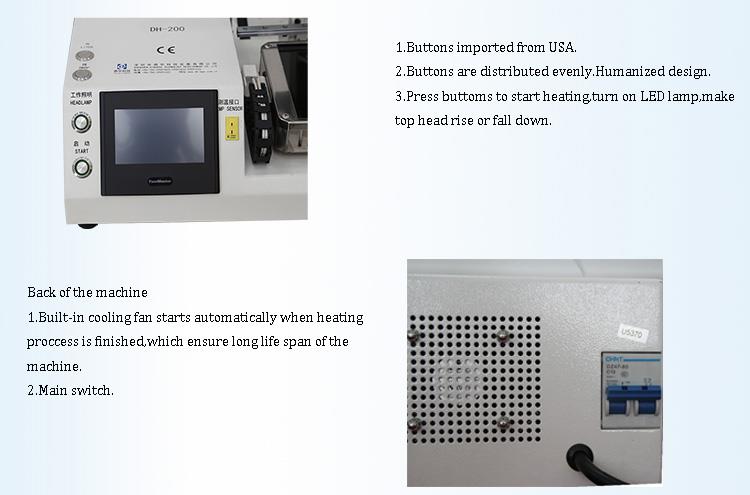

• hochwertiger Knopf
• leistungsstarker Lüfter





5.Produktqualifikationen





6.Unsere Leistungen

Alle unsere BGA-Rework-Stationen sind transportsicher verpackt.





Unsere Leistungen

1. Ihre Anfrage wird innerhalb von 24 Stunden beantwortet.
2. Bieten Sie kostenlose Ersatzteile und Service innerhalb eines Jahres nach der Garantie an, alle anderen relativen Kosten sollten jedoch zu Lasten des Käufers gehen;
3. Geben Sie den Agenten einen tollen Rabatt, um sicherzustellen, dass die Agenten profitieren.



Garantie der Dinghua BGA-Reworkstation:

1. Besorgen Sie sich die neuesten, heißesten und hochwertigsten Waren.

2. Bieten Sie den wettbewerbsfähigsten Preis an.



7. FAQ

*Zahlungsbedingungen?

T/T: 50 % Anzahlung, Restbetrag vor Versand

Western Union

Paypal

Aliexpress

Treuhand

*Schulung & Garantie?

Lebenslange kostenlose Schulung für Betrieb und Wartung.

Garantie: ein Jahr Garantie. Das 1. Jahr ist kostenlos, nach dem 1. Jahr werden NUR die Ersatzteilkosten berechnet.

Eine Anfrage wird innerhalb von 24 Stunden, 7 Tage/Woche beantwortet.

Schulung und Garantie können von der örtlichen Niederlassung im Ausland oder direkt von der Niederlassung in Shenzhen Dinghua durchgeführt werden.



8. Mehr zu wissen:

Sicherheitsvorkehrungen einer Nacharbeitsstation

1. Benutzen Sie Ventilatoren oder andere Geräte nicht direkt am Haar der Reparaturstation, wenn diese in Betrieb ist, da dies sonst zu einer negativen Differenzialheizplattenoberfläche führt.
2. Wenn die Hochtemperatur-Heizzone eingeschaltet ist, darf sie keinen direkten Kontakt mit dem Objekt haben, da dies zu einem Brand oder einer Explosion führen kann. Die Leiterplatte sollte auf den Leiterplatten-Stützregalen platziert werden.
3. Schütteln Sie die Nacharbeitsstation nicht und bewegen Sie sie vorsichtig
4. Berühren Sie den Bereich mit hohem Fieber nicht, da es sonst zu einem Brennen kommt
5. Verwenden Sie im eingeschalteten Zustand keine brennbaren Sprays, Flüssigkeiten oder brennbaren Gase in der Nähe der Reparaturstation.
6. Versuchen Sie nicht, die Rework-Station zu modifizieren, da es sonst zu einem Brand oder Stromschlag kommen kann.
7. Der Schaltkasten enthält Hochspannungskomponenten. Versuchen Sie nicht, ihn zu zerlegen
8. Wenn während des Betriebs Metallgegenstände oder Flüssigkeiten in die Reparaturstation fallen, trennen Sie diese sofort von der Stromversorgung, ziehen Sie das Netzkabel ab, bis die Maschine abgekühlt ist, und entfernen Sie dann Abfälle und Schmutz vollständig. Wenn Schmutz zurückbleibt, entsteht beim Neustart ein Geruch.
9. Bei ungewöhnlicher Erhitzung oder Rauchentwicklung trennen Sie sofort die Stromversorgung und beauftragen Sie den technischen Kundendienst mit der Reparatur. Es müssen die Leitungen zwischen den Schaltkästen und den Maschinenteilen getrennt und der Stecker festgehalten werden, sonst kommt es zu einem schlechten Kontakt und funktioniert nicht.
10. Beachten Sie, dass die Reparaturstation nicht auf andere elektrische Geräte, Stromleitungen oder Kommunikationskabel drückt oder darüber fährt, da dies zu Fehlfunktionen des Geräts oder zu einem Brand oder Stromschlag führen kann.
11. Bevor Sie die Rework-Station verwenden, müssen Sie dieses Handbuch sorgfältig lesen



Installation einer BGA-Reworkstation

Um sicherzustellen, dass die Nutzungsdauer der BGA-Nacharbeitsstation gewährleistet ist, muss eine Reparaturstation installiert werden

die folgenden Anforderungen erfüllen:

1. Von brennbaren und explosiven Materialien fernhalten
2. Spritzen Sie kein Wasser oder andere Flüssigkeiten
3. Gut belüfteter, kühler Ort
4. Stabile, flache Bereiche, die weniger anfällig für Vibrationen sind
5. Platzieren Sie weniger Staub
6. Das Abstellen schwerer Gegenstände auf dem Steuerkasten ist verboten
7. Ohne die Beeinträchtigung durch Klimaanlagen, Heizungen und Ventilatoren
8. Reserviert für 30 cm zum Bewegen und Drehen um die Oberseite für die Rückseite der Nacharbeitsstation.
