3 Heizzonen Touchscreen BGA-Lötstation

BGA-Lötstation mit 3 Heizzonen und Touchscreen

Dies ist eine manuelle High-End-Maschine, sie umfasst eine BGA-Rework-Station, einen Satz Lötkolben, eine Kamera und einen Monitor.

und sehr beliebt für Xbox-, MacBook- und PS3/4-Reparaturen usw. in Südamerika, dem Nahen Osten und Südostasien usw.

Die Produktparameter der 3-Heizzonen-Touchscreen-BGA-Lötstation

Produkteigenschaften und AnwendungBGA-Lötstation mit 3 Heizzonen und Touchscreen

· Laserpositionierung, schnelle und präzise Positionierung von BGA und Leiterplatte.

· Externer digitaler Lötkolben, erleichtert die Reinigung von BGA und Motherboard.

· Mit der Vakuumröhre können Sie den BGA-Chip bequem aufnehmen.

· Mit USB 2.0-Schnittstelle, kann per Software gesteuert an einen Computer angeschlossen werden.

· Echtzeiteinstellungen und die Anzeige des tatsächlichen Temperaturprofils können zur Analyse und Korrektur von Parametern verwendet werden.

· Externer Temperatursensor ermöglicht Temperaturüberwachung und genaue Analyse des Echtzeit-Temperaturprofils.

· HD-Touchscreen und Startpasswort zum Schutz und zur Änderung, SPS-Steuerung, Selbsteinstellung der PID-Parameter,

Präzises Temperaturmodul.

· Nehmen Sie drei Heizzonen an, die obere und die untere Heizung sind Heißluft, die untere Heizung ist eine Infrarot-Vorheizzone.

· Regelung mit geschlossenem Regelkreis vom Typ K, die Temperaturgenauigkeit liegt bei ±2 Grad

· Leistungsstarker Querstrom-Lüfter, der eine Verformung der Leiterplatte verhindert.

· Akustisches Hinweissystem: Es gibt eine Spracherinnerung 5 Sekunden vor Abschluss des Heizvorgangs, um den Bediener darauf vorzubereiten

· Sicherheitsmaßnahme: Überhitzungsschutz und Not-Aus-Funktion

Anwendung:
1. Diese Überarbeitungsstation eignet sich für Mobiltelefon-Motherboards, die Set-Top-Box-Schaltung, eine Router-Leiterplatte, XBOX 360,

digitale Produkte und so weiter
2. Drei Temperaturzonen mit unabhängiger Heizung, Oberhitze 800 W, IR-Vorheizbereich 2700 W, Unterheizung 1200 W
3. Die maximale Temperatur: 400 Grad
4. In der Maschine installierter Industriecomputer zur Temperaturregelung, Temperaturkurve, automatisches Spanschweißen,

Vorheizen, Abkühlen, hochpräziser intelligenter Temperaturregler, um die Temperaturregelung sehr präzise zu machen
5. Beweglicher Heizkopf, bequeme Bedienung
6. Hochleistungs-Crossflow-Lüfter-Kühlplatine
7. Eingebauter Vakuumsaugstift zum Aufnehmen des BGA-Chips
8. Infrarot-Heizplatte kann individuell gesteuert werden
9. Universelle Leiterplattenhaltervorrichtung, Schweißbereich, kein Rahmen erforderlich
10. Der untere Vorheizer dient zum Vorheizen der Leiterplatte. Stellen Sie sicher, dass sich die Leiterplatte nicht verformt und die maximale Größe unterstützt

420*400mm Leiterplatte

11. Geeignet für alle Arten von BGA-Reparaturen (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF ...)
Blei und bleifrei

Die Produktdetails der BGA-Lötstation mit 3 Heizzonen und Touchscreen

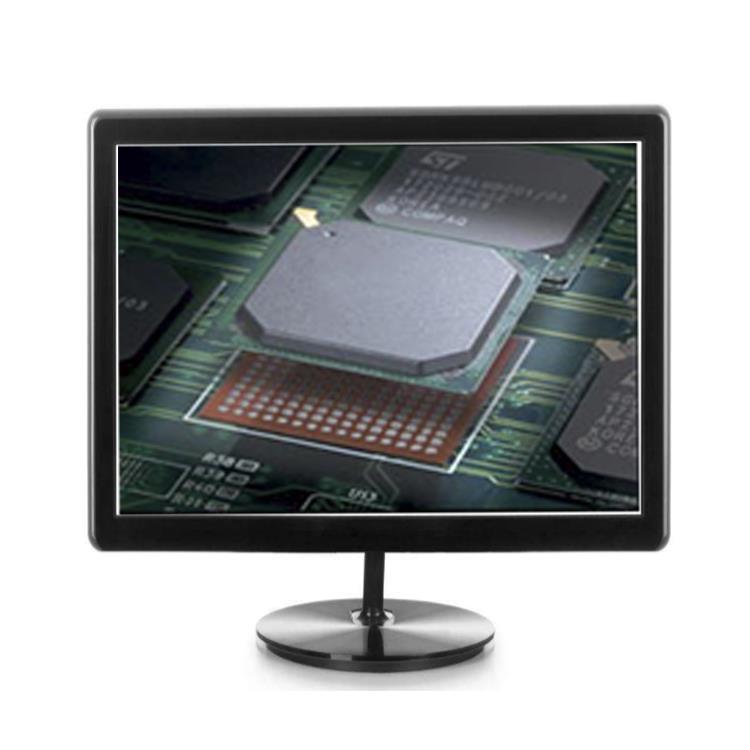

Monitorbildschirm (Display), 1080P, 15 Zoll, wir können den Schmelzvorgang beim Löten beobachten.

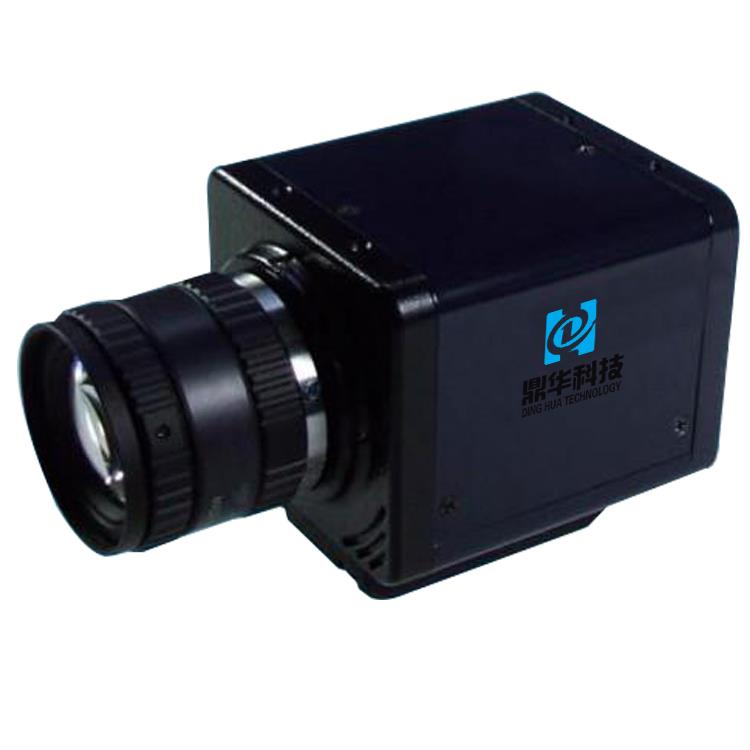

Kamera, 2 Millionen Pixel, verwendet mit einem Monitorbildschirm zur Beobachtung des BGA-Lötballs.

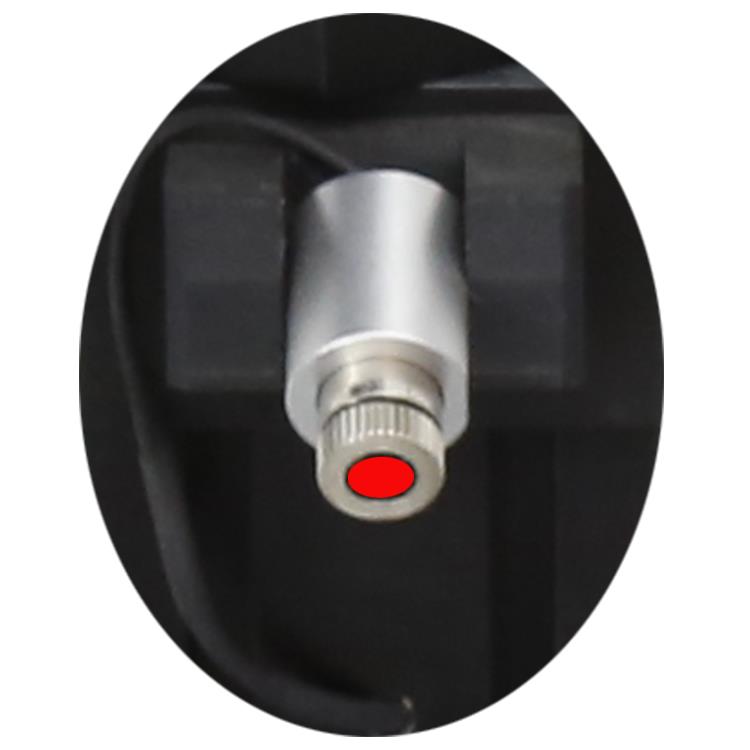

Laserpositionierung, damit Leiterplatte und Chip schnell an der richtigen Stelle platziert werden können.

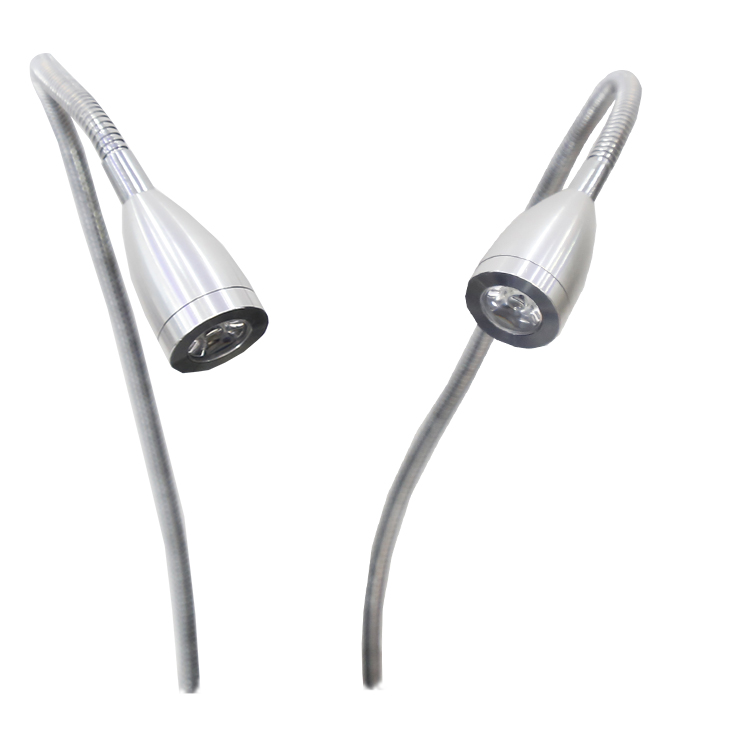

Doppelte schattenfreie Lichter, 5 W, egal wo der Ingenieur steht, es gibt keinen Schatten auf der Leiterplatte, was hilfreich wäre

zur Beobachtung des Lötprozesses.

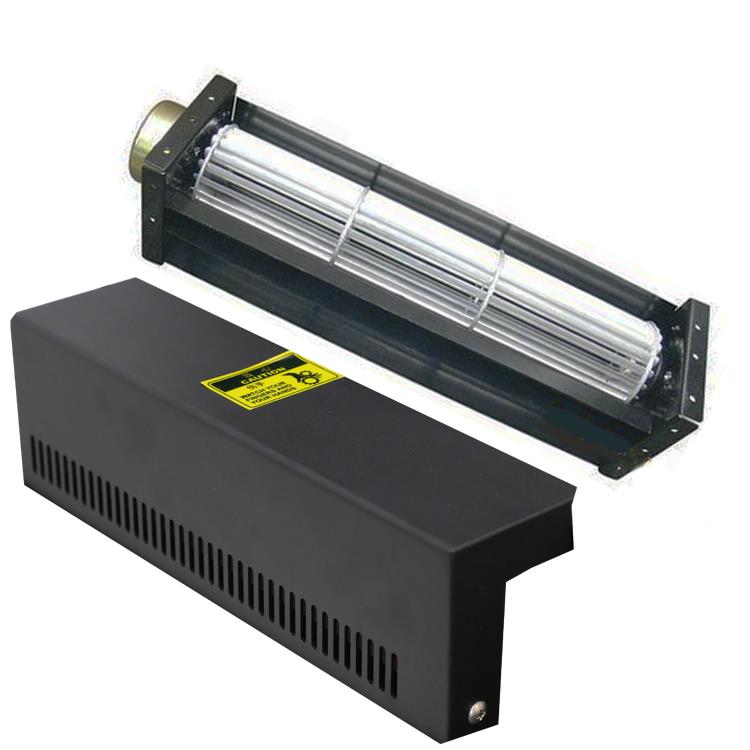

Querstrom-Kühlventilator, Stromversorgung: 24 V, Drehzahl: max. 2500 ± 10 % U/min, wenn die Maschine stoppt oder die Nottaste gedrückt wird,

es beginnt automatisch zu arbeiten.

Lieferung, Versandservice der 3-Heizzonen-Touchscreen-BGA-Lötstation

1. 1–3 Tage für weniger als 5 Sätze, 5–10 Sätze für 3–5 Tage, mehr als 10 Sätze, abhängig von der tatsächlichen Menge.

2. Bieten Sie kostenlose Schulung, Installation und Betrieb an

3. Für Händler gilt eine längere Garantiezeit.

Über unsere Fabrik

unsere Fabrik draußen

Unser Büro

Unser Ausstellungsraum

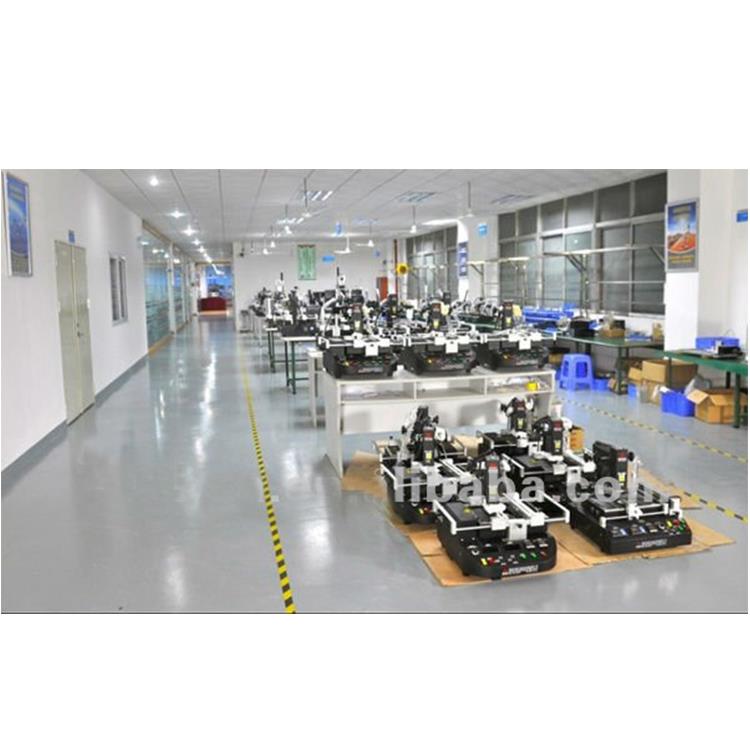

Werkstatt für die Herstellung von BGA-Rework-Stationen

FAQ zur 3-Heizzonen-Touchscreen-BGA-Lötstation

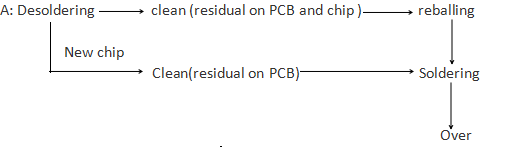

1. F: Wie viele Schritte muss ich für eine Chip-Reparatur durchführen?

2. F: Kann ich es ohne jegliche Erfahrung bedienen?

A: Selbstverständlich wird Ihnen auch eine Lehr-CD mit Maschine zugesandt

Ein professionelles Sales-After-Service-Team kann Ihnen die beste Unterstützung bieten.

3. F: Was ist der Vorteil für Ihre Produkte?

A: Wir verfügen über eine eigene CNC-Werkstatt, die alle Ersatzteile für diese BGA-Nacharbeitsstationen in der Qualität herstellen kann

Produkte können von unserem Inspektor zu Beginn überprüft werden, sodass wir Originalfabriken mit wettbewerbsfähigen Preisen sind.

4. F: Wird die Maschine beim Versand kaputt sein?

A: Nein, wir führen vor der Auslieferung mindestens 24 Stunden lang Vibrationstests durch und überprüfen die Maschine dann erneut, um sicherzustellen, dass alles stimmt

ist in Ordnung.

Derentsprechende Reparaturtipps

Reparatur angehobener Leiter, Epoxidversiegelungsmethode

VERFAHREN

1. Reinigen Sie den Bereich.

2. Entfernen Sie alle Hindernisse, die den Kontakt des angehobenen Schaltkreises mit der Oberfläche der Grundplatine verhindern.

VORSICHT

Seien Sie beim Reinigen und Entfernen aller Hindernisse vorsichtig, um den angehobenen Leiter nicht zu dehnen oder zu beschädigen.

3. Mischen Sie das Epoxidharz.

4. Tragen Sie vorsichtig eine kleine Menge Epoxidharz auf die gesamte Länge des angehobenen Schaltkreises auf. Die Spitze des Präzisionsmessers kann sein

Wird zum Auftragen des Epoxidharzes verwendet. (Siehe Abbildung 1).

5. Drücken Sie den angehobenen Schaltkreis nach unten in das Epoxidharz und in Kontakt mit dem Grundplatinenmaterial.

6. Tragen Sie nach Bedarf weiteres Epoxidharz auf die Oberfläche des angehobenen Schaltkreises und auf alle Seiten auf.

7. Härten Sie das Epoxidharz gemäß Verfahren 2.7 Epoxidharzmischung und -handhabung aus. Einige Komponenten können auf hohe Temperaturen empfindlich reagieren.

8. Tragen Sie bei Bedarf eine Oberflächenbeschichtung auf, die der vorherigen Beschichtung entspricht.
