Preis für Infrarot-BGA-Rework-Station in Indien
Die IR6500 BGA-Rework-Station, auch DH-A01R genannt, ist das günstigste und praktischste Modell und verfügt über eine obere Infrarot-Heizzone, eine IR-Vorheizzone für die Erwärmung eines großen Motherboards und eine Anwendung für Mobiltelefone, Computer und andere elektronische Geräte.
Beschreibung

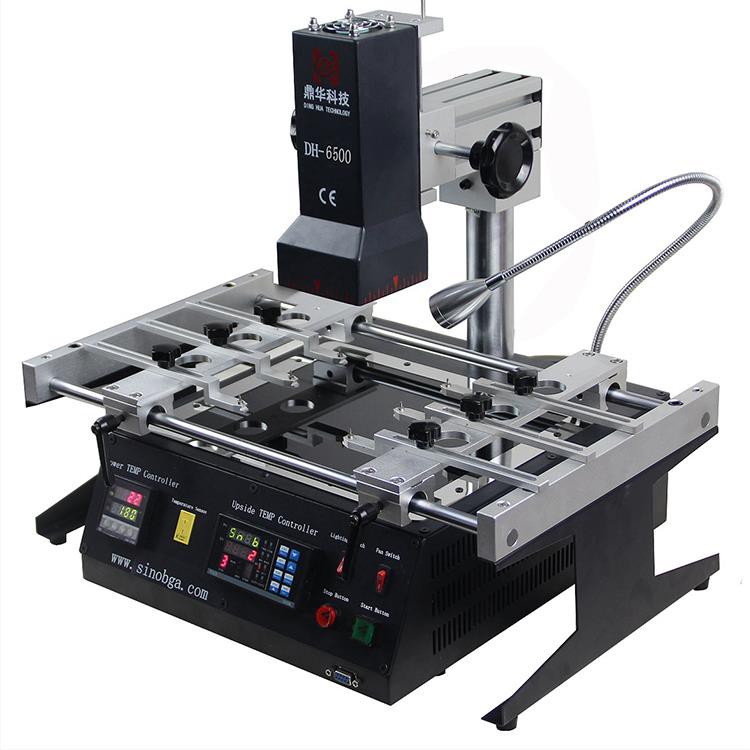

DH-6500 INFRAROT-BGA-Rework-Station
Eine Infrarot-BGA-Rework-Station ist ein Spezialgerät, das in der Elektronikindustrie zur Reparatur oder Nachbearbeitung von Ball Grid Array (BGA)-Komponenten auf Leiterplatten (PCBs) verwendet wird. BGAs sind eine Art oberflächenmontierte Gehäuse für integrierte Schaltkreise, bei denen die Verbindungen über eine Reihe von Lötkugeln auf der Unterseite der Komponente hergestellt werden.
DH-6500 ein universeller Infrarot-Reparaturkomplex mit digitalen Temperaturreglern und Keramikheizungen für Xbox,
PS3 BGA-Chips, Laptops, PCs usw. repariert.

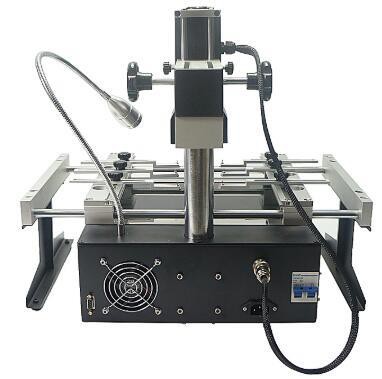

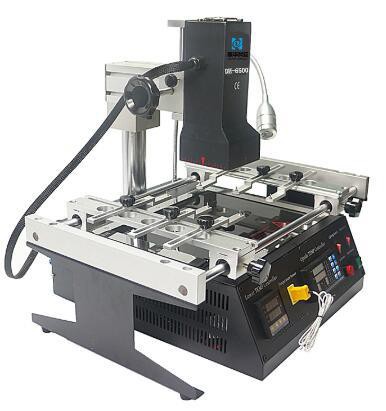

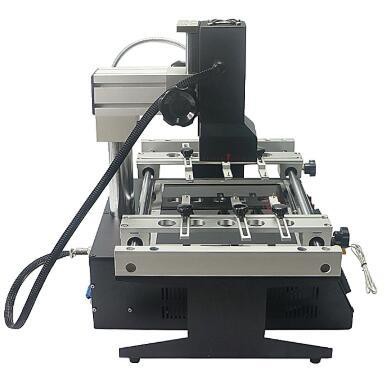

Der DH-6500 hat eine unterschiedliche linke, rechte und hintere Seite

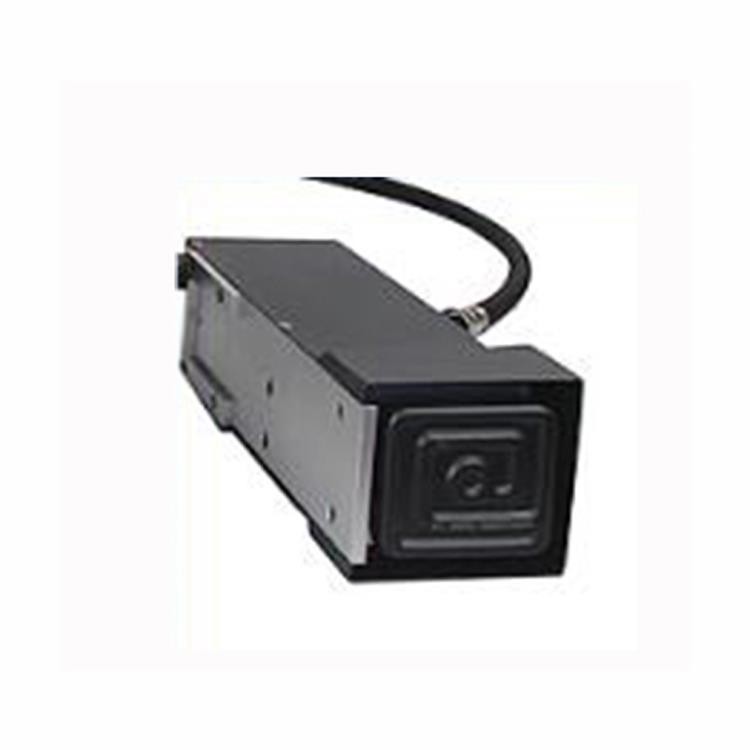

Die obere IR-Keramikheizung, Wellenlänge 2~8 um, die Heizfläche beträgt bis zu 80*80 mm, Anwendung für Xbox,
Spielekonsolen-Motherboards und andere Reparaturen auf Chipebene.

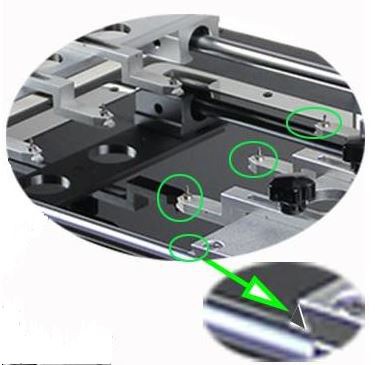

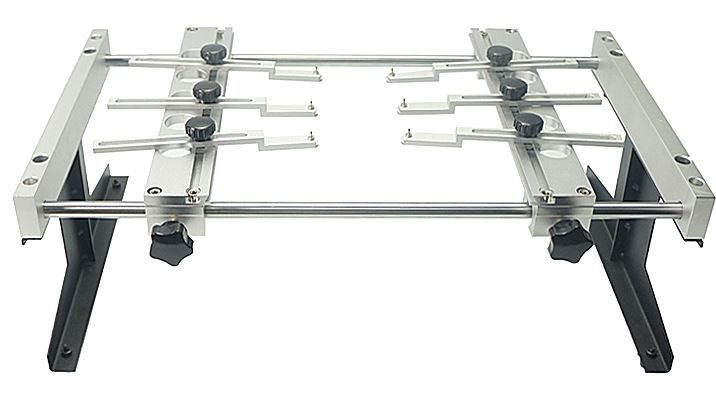

Die universellen Halterungen, 6 Stück, davon mit einer kleinen Kerbe und einem dünnen, erhabenen Stift, die für verwendet werden können
Bei unregelmäßigen Motherboards, die auf der Werkbank befestigt werden sollen, kann die Leiterplattengröße bis zu 300 x 360 mm betragen.
Die untere Vorheizzone ist mit einer Anti-Hochtemperatur-Glasabdeckung abgedeckt und hat eine Heizfläche von 200 x 240 mm.
Die meisten Mainboards können darauf verwendet werden.

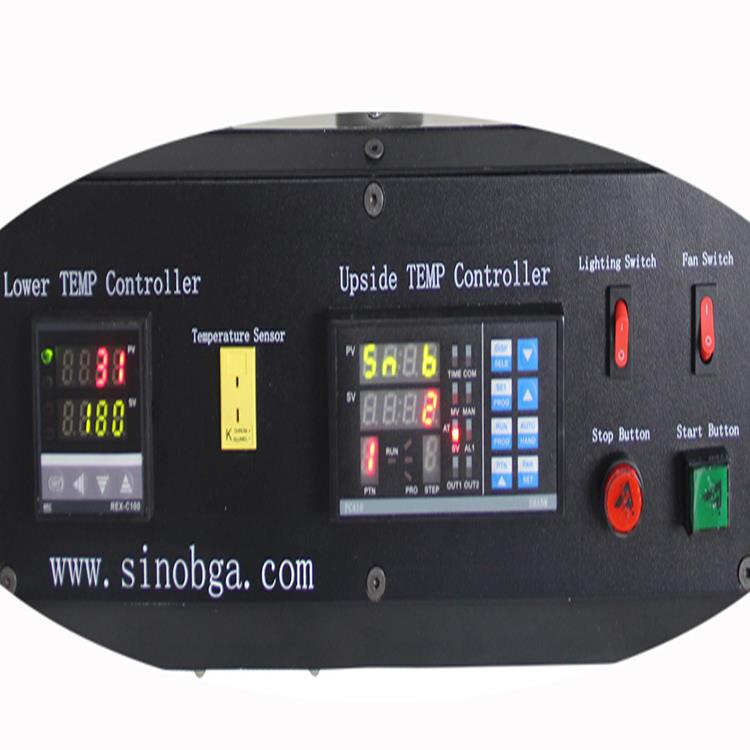

2 Temperaturregler für die Zeit- und Temperatureinstellung der Maschinen, es gibt 4 Temperaturzonen
Für jedes Temperaturprofil kann ein Temperaturprofil eingestellt werden, außerdem können 10 Gruppen von Temperaturprofilen gespeichert werden.
Die Parameter der Infrarot-BGA-Nacharbeitsstation:
| Stromversorgung | 110~250V +/-10% 50/60Hz |
| Leistung | 2500W |
| Heizzonen | 2 IR |
| Leiterplatte verfügbar | 300 * 360mm |
| Komponentengröße | 2*2~78*78mm |
| Nettogewicht | 16kg |
FQA der IR-BGA-Reworkstation
F: Kann es ein Mobiltelefon reparieren?
A: Ja, das kann es.
F: Wie viel kosten 10 Sätze?
A: For a better price, please email us: john@dh-kd.com
F: Möchten Sie OEM akzeptieren?
A: Ja, bitte teilen Sie uns mit, wie viel Sie benötigen?
F: Kann ich direkt in Ihrem Land kaufen?
A: Ja, wir können es per Express an Ihre Haustür liefern.
Einige Kenntnisse über die IR-BGA-Reworkstation
Voroperatives Wissen:
Die Temperaturanstiegsgeschwindigkeit in einer bleifreien Vorwärmzone wird normalerweise auf 1,2–5 Grad/s (Sekunden) geregelt. Die Temperatur in der Vorwärmzone beträgt typischerweise weniger als 160 Grad und die Temperatur in der Isolierzone beträgt 160–190 Grad. Die Spitzentemperatur wird im Allgemeinen auf 235–245 Grad geregelt und die Temperatur 10–45 Sekunden lang gehalten. Die Zeit vom Temperaturanstieg bis zur Spitzentemperatur beträgt etwa 1,5 bis 2 Minuten.
Der Schmelzpunkt von Bleilot liegt bei 183 Grad, während der Schmelzpunkt von bleifreier Lotpaste bei 217 Grad liegt. Bei einer Temperatur von 183 Grad beginnt die bleihaltige Lotpaste zu schmelzen. Aufgrund seiner chemischen Eigenschaften liegt der tatsächliche Schmelzpunkt von Lotperlen höher als der von Lotpaste.
Allgemeine Kenntnisse der Maschine:
1,Weit verbreitet:Oberseite offen + Unterseite dunkles Infrarot.
2,Drei Temperaturzonenmodelle:Heiße Luft + Strahlungswärme + schwaches dunkles Infrarotlicht.
3,Komplett rotes Aussehen:Oberes Infrarot + unteres dunkles Infrarot. Wichtige Punkte: Erhitzungsmethoden und Temperaturpläne variieren je nach Produkttyp. Die Wärmeeinbringung erfolgt wie folgt:
Heißluftheizung:Nutzt das Prinzip der Luftwärmeübertragung und bietet eine hochpräzise, kontrollierbare Erwärmung. Durch die Anpassung der Luftmenge und der Windgeschwindigkeit wird eine gleichmäßige und kontrollierbare Erwärmung erreicht. Beim Schweißen wird Wärme vom Körper des BGA-Chips übertragen, wodurch ein Temperaturunterschied zwischen den Lotperlen und dem Heißluftauslass entsteht. Die Temperaturanforderungen können je nach Hersteller variieren und die Daten in diesem Whitepaper gelten für alle Modelle von Dinghua Technology. Diese Faktoren müssen bei der Einrichtung berücksichtigt werden und die Leistung der Lotperlen muss verstanden und entsprechend konfiguriert werden.
Zur Differenzierung in Temperaturabschnitte (spezifische Einstellungen siehe technische Anleitung des Herstellers) ist es wichtig, zuerst den Abschnitt mit der höchsten Temperatur einzustellen. Stellen Sie den Spitzentemperaturwert ein (235 Grad für bleifreies, 220 Grad für bleihaltiges Material) und lassen Sie die BGA-Reparaturstation zur Testerwärmung laufen. Überwachen Sie beim Erhitzen den gesamten Prozess, insbesondere wenn die Temperaturtoleranz der neuen Platine unbekannt ist. Wenn die Temperatur 200 Grad übersteigt, überprüfen Sie den Schmelzprozess der Lötkugel im Patch neben dem BGA. Berühren Sie das Pflaster mit einer Pinzette. wenn es sich bewegt, ist die Temperatur ausreichend. Wenn der BGA-Chip zu sinken beginnt, notieren Sie die auf dem Gerät oder Touchscreen angezeigte Temperatur und die Betriebszeit. Die ideale Temperatur sollte nach Erreichen des Schmelzpunktes 10–20 Sekunden lang aufrechterhalten werden.
Fazit:Sobald das BGA gebildet ist, beginnen sich die Lotkugeln zu trennen, nachdem sie einige Sekunden lang die Spitzentemperatur erreicht haben. Nur das höchste Temperatursegment der Temperaturkurve muss für N + 20 Sekunden auf die höchste konstante Temperatur eingestellt werden. Für andere Verfahren siehe die vom Hersteller bereitgestellten Temperaturkurvenparameter. Im Allgemeinen sollte der gesamte Prozess beim bleihaltigen Löten innerhalb von etwa 210 Sekunden und beim bleifreien Prozess innerhalb von etwa 280 Sekunden kontrolliert werden. Die Zeit sollte nicht zu lang sein, um unnötige Schäden an PCB und BGA zu vermeiden.
