Automatisierte Lötmaschine

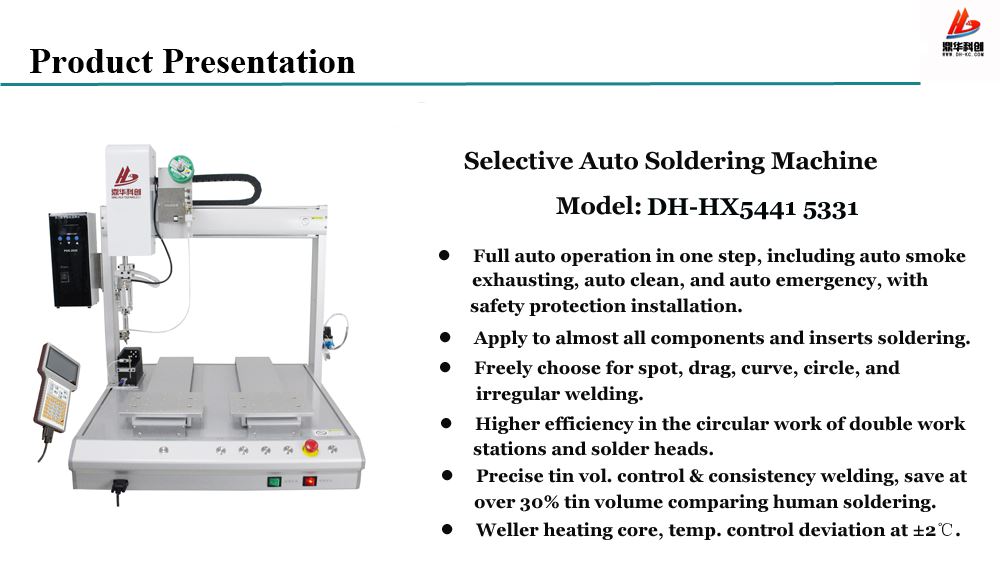

ROBOTERLÖTMASCHINE (Einzel X Doppel Y)

MODELL-NR. DH-HX5331 und HX5441

Demo-Video:







● Einstufig: automatische Rauchabsaugung, automatische Reinigung, automatischer Notfall;

● Bewerben Sie sich hauptsächlich für die Komponenten- und Plugin-Lösung für Motherboards.
● Wählen Sie frei zwischen Punkt-, Zug-, Kurven-, Kreis- und unregelmäßigem Schweißen;
● Präzises Zinnvolumen Kontrolle und Konsistenz des Schweißens, Herausfinden, was menschliche Hände nicht können, und Ausgleich anderer Lötmängel;
● Marken-Heizkern mit einer Temperaturabweichung von ±5 Grad;
● Zeit und Geschwindigkeit der Zinnzufuhr sind einstellbar.



I: Technische Parameter

Modell		DH-HX5331	DH-HX5441
Achsennummer		5 Achsen synchron
Verfolgen	X-Achse	500 mm	500 mm
	Y1-Achse	300 mm	400 mm
	Y2-Achse	300 mm	400 mm
	Z-Achse	ca. 100 mm	100mm
	R-Achse	360 Grad	360 Grad
Maximale Lagerbelastung		10 kg pro Station
Höchstgeschwindigkeit	X-Achse	800 mm/Sek.
	Y1/Y2-Achse	800 mm/Sek.
	Z-Achse	450 mm/Sek.
	R-Achse	360 Grad/Sek.
Wiederholte Präzision	X-Achse	±0.02mm
	Y1/Y2-Achse	±0.02mm
	Z-Achse	±0.02mm
	R-Achse	±0.02 Grad
Maximale Produktgröße		280 * 250 mm (X % 2cY)	280 * 350 mm (X, Y)
Gespeicherte Programme		999 Profile
Antriebssystem		Close-Loop
Kontrollsystem		Bewegungskontrollsystem
Temperaturbereich		40-450 Grad
Temperaturpräzision		±2 Grad
Alarmbereich Heizkopf		2-99 Grad
Füttern		Einzeldosen-Zuführsystem
Heizleistung		200w
Geschwindigkeit der Zinnzufuhr		０－50 mm/s
Zinndurchmesser		Φ0.3-Φ1,2(Standard)
Alarm		Blech kaputt, Blech verstopft, Heizungsalarm
Dimension		L880*B600*H830mm	L880*B700*H830mm
Eingang		AC220V±10% 50/60Hz 450VA
Luftdruck		0.4-0.8Mpa
Luftfeuchtigkeit		20-95%
Arbeitstemperatur		-10-45 Grad
Nettogewicht		Ca. 90 kg	Ca. 95 kg



II: Beschreibung

1. Automatischer 5-Achsen-Lötroboter



2. Bewerben Sie sich für Punktschweißen, Schleppschweißen, Kurvenschweißen, Kreisschweißen und kontinuierliches Schweißen mit unregelmäßigen Kurven.



3. Programm kann kopiert werden.



4. Es können maximal 999 Programme gespeichert werden. Verschiedene Programme können einfach mit einer Taste für verschiedene Produkte geändert werden, ohne dass eine Neuprogrammierung erforderlich ist.



5. Die Anpassung ist optional.



III:Funktionen

1. Sie können Koordinaten eingeben, indem Sie auf „Programmieren“ klicken. Das Programm kann von Punkt zu Punkt oder von Segment zu Segment kopiert werden, um Programmierzeit zu sparen und ist leicht zu erlernen. Die Lötstelle und der Lötweg können vollständig verändert werden.



2. Kann ein konstant schnelles Punktlöten programmieren und den Schweißkopf an die Lötposition führen, die Intervallzeit zweier Produkte ändern, um die Schleife ohne Unterbrechung umzusetzen, und die Effizienz durch einfache Programmierung des Programmiergeräts verbessern.



3. Es können maximal 999 Programmprofile gespeichert werden, eine Maschine kann durch Programmierung 999 verschiedene Produkte löten.



4. Die Parameter verschiedener Punkte können flexibel ausgetauscht werden. Durch die Programmkalibrierung wird eine automatische Koordinatenpositionskompensation erreicht, wobei die Drehung kalibriert und Fehlbedienungen korrigiert werden. Die Parameter jeder einzelnen Punktlötung sind konfigurierbar.



5. Bewerben Sie sich für Punktschweißen, Schleppschweißen, Kurvenschweißen, Kreisschweißen und unregelmäßiges Schweißen. Alle Schweißparameter können vom Benutzer für schwierige Schweißarbeiten und Mikroschweißarbeiten konfiguriert werden.





6. Die Schnittstelle der englischen Version ist für den Benutzer leicht zu debuggen, auch ohne Programmiergerät.



7. Automatische Zinnzuführung, die Zinnmenge kann präzise eingestellt und gesteuert werden. Zinn kann jederzeit zugeführt werden, um vielfältigeres Schweißen zu ermöglichen und die Effizienz zu verbessern.



8. Weller-Heizkopf, die Temperatur kann auf ±2 Grad genau gesteuert werden, die Zeit und Geschwindigkeit der Zinnzufuhr kann angepasst werden, um eine hohe Schweißqualität zu erreichen.



9. Mehrfachspitzen sind für das Standard-Array-Schweißen optional.



10. Die gespeicherten Schweißpfade können jederzeit verwendet werden, um Programmierzeit zu sparen.



11. Durch Computersteuerung und Programmierung können mehrere Lötroboter gemeinsam betrieben werden.



12. Mit automatischer Rauchsammlung und automatischer Reinigungsfunktion.





IV: Vorteile

1. Mit automatischer Rauchabsaugung, um die Luft sauber zu halten (optional).



2. Der hochfeste Lötkopf kann für eine hochwertige Verschmelzung individuell angepasst werden.



3. Das Programm kann durch Zurücksetzen, Einfügen und Löschen der Lötstelle oder vollständige Änderung schnell ausgeführt werden.



4. Klemmschlitz zum einfachen Herausnehmen und Wechseln der Produkte.



5. Zufuhrdosen jederzeit, um mehrfaches Schweißen und hohe Leistungsfähigkeit zu beantragen.



6. Weller Löttemperaturregler, steuern Sie die Temperatur genauer und langlebiger.



7. Automatischer Einsturzschutz.



8. Programmierung mit Programmierhandgerät für alle neuen Benutzer zur Bedienung innerhalb von 2 Stunden.



9. Automatisches Transportband ist für Vollautomatik optional.



10. Der Modus der Verwaltung zweier Benutzer mit unterschiedlichen Rechten für Techniker und Bediener.



11. Mit Funktionen zur Kalibrierung der R-Achse, Korrektur falscher Operationen.



12. ±0.02 mm wiederholte Präzision, um präzises Löten zu erreichen.

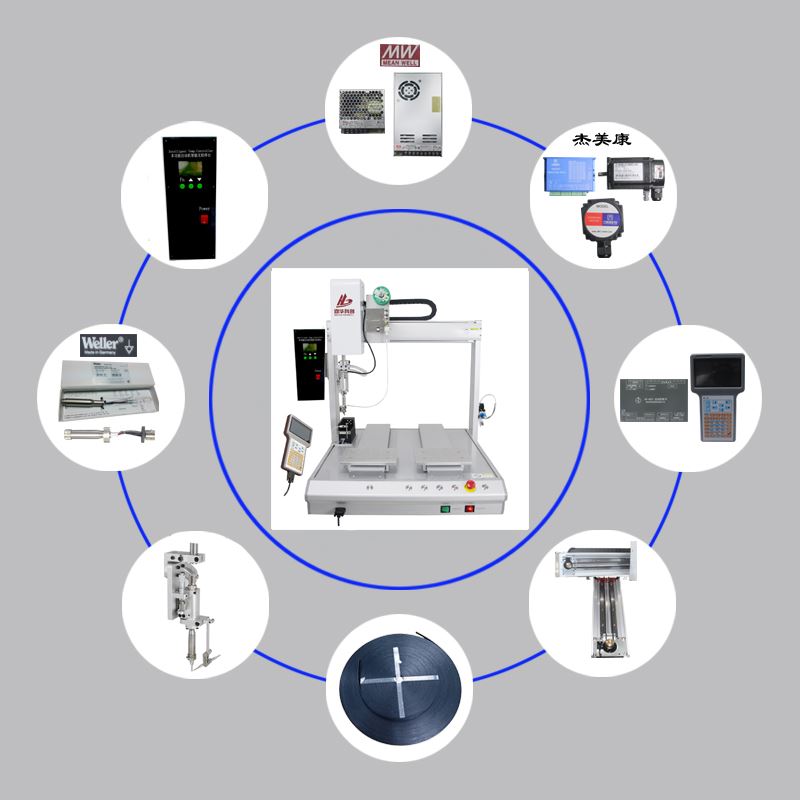

V: Kernbaugruppen

NEIN.	Materialname	Marke
1	Maschinenkörper	Dinghua
2	Horizontale Führungsschiene	Maßgeschneidert aus Taiwan
3	Motor und Treiber im geschlossenen Regelkreis	Bleiglanz
4	Gürtel+Schlaufe	Mikipulley
5	Leistung	GUT gemeint
6	Fotoelektrischer Sensor	Omron
7	Relais	Omron
8	U-Sensor	Omron
9	Heizung	Weller



III Verpackung und Lieferung



VI:Firmenprofil

SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD ist ein führender professioneller Hersteller in China und wurde 2011 gegründet. Es ist die direkte Fabrik für die Entwicklung, Herstellung, den Verkauf und den Export in einer Linie und beschäftigt sich mit BGA-Nacharbeitsstationen, automatischen Lötmaschinen und anderen Roboter, automatische Schraubensicherungsmaschinen und Roboter, automatische Spendermaschinen sowie das Geschäft mit CNC-Graviermaschinen, LCD-Produkten und SMT-bezogenen Geräten und Zubehör. Wir sind bestrebt, unseren Kunden modernste Ausrüstung mit hoher Qualität und pünktlichem Service zur Verfügung zu stellen.



Als einer der Pioniere in dieser Branche verbessern und innovieren wir weiterhin entsprechend den Marktanforderungen, indem wir die fortgeschrittene Entwicklungserfahrung im Ausland nutzen und an unserer Vision „Professionalität, Ehrlichkeit, Innovation und Verantwortung“ festhalten.



Die Bereitstellung führender Technologie ist unser Hauptanliegen. Durch Teamarbeit haben wir die Kerntechnologie zur Wärmekontrolle mit dem dazugehörigen Patent entwickelt. Gleichzeitig decken unsere Produkte drei Kategorien ab: High-End, Mid-End und Low-End für die Entwicklung und Produktion mit manuellen, halbautomatischen bis hin zu vollautomatischen Prozessen. Unsere Märkte wurden in Branchen wie Einzelreparaturen, Fabriken, Bildung, Militär und Luft- und Raumfahrt usw. ausgeweitet. Gleichzeitig hatten wir den Point-of-Sales- und Endservice im In- und Ausland etabliert. Wir sind mit hoher Qualität, wettbewerbsfähigen Preisen und der Suche nach Marktbedürfnissen direkt auf den globalen Märkten präsent und haben mit vielen hervorragenden Partnern zusammengearbeitet, darunter Google, FOXCUNN, Lenovo, Sumsung, Huawei usw.



Ihre Zufriedenheit ist unser Ziel. Unser Unternehmen ist kundenorientiert und marktorientiert und bietet seinen Kunden durch kontinuierliche Innovation erstklassige Produkte und hocheffiziente Dienstleistungen. Es ist uns eine Ehre, mit Ihnen zusammenzuarbeiten, um eine bessere Zukunft zu schaffen.









V.FAQ zum automatischen Lötroboter

F1: Ich weiß nichts über die automatische Lötmaschine. Welche Art von Maschine sollte ich wählen?
Sagen Sie uns einfach, was Sie mit dieser Maschine machen möchten. Und es ist besser, uns ein Beispielbild zu schicken.
Dann senden wir Ihnen perfekte Lösungen und Vorschläge.

F2: Wenn ich dieses Gerät bekomme, weiß ich aber nicht, wie ich es verwenden soll. Was soll ich tun?
Wir senden Ihnen das englische Handbuch und das CD-Video zur Verwendung und Wartung der Maschine zu. Wenn Sie immer noch Zweifel haben, können wir telefonisch oder per WHATSAPP/SKYPE sprechen. Bei Bedarf kann unser Techniker auch in Ihr Land geschickt werden, um die Maschine zu installieren oder anzupassen.

F3: Was soll ich tun, wenn während der Garantiezeit Probleme mit dieser Maschine auftreten?
Wir liefern während der Garantiezeit kostenlose Ersatzteile für diese Maschine, wenn es Probleme mit der Maschine gibt. Darüber hinaus bieten wir für immer einen kostenlosen Kundendienst an. Wenn Sie also Zweifel haben, lassen Sie es uns einfach wissen. Wir werden Ihnen innerhalb von 30 Minuten eine Lösung anbieten.
