Touchscreen-Xbox360-BGA-Rework-Station

Xbox360 BGA-Nacharbeitsstation mit Touchscreen

Kurze Vorschau:

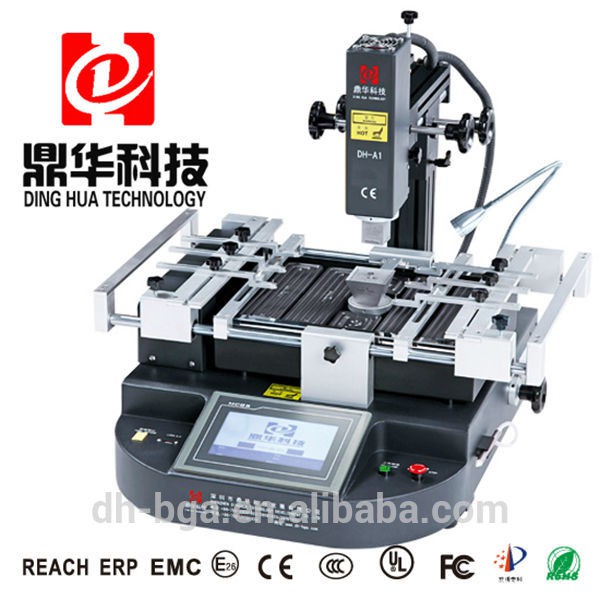

Originalpreis ab Werk! Die BGA-Rework-Maschine DH-A1 mit IR-Heizung für die Xbox360-Reparatur ist jetzt auf Lager.

Unsere Nacharbeitsstationen werden hauptsächlich bei der Nacharbeit von BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED usw. eingesetzt

Dank der Multifunktionalität und des innovativen Designs kann die Dinghua-Maschine Romoving, Montage und Löten aus einer Hand durchführen.

1. Spezifikation

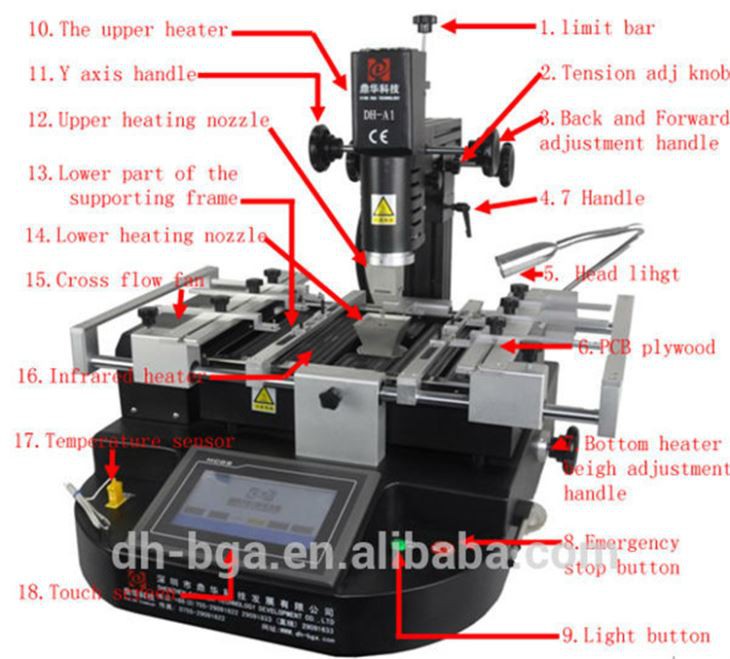

2.Beschreibung der DH-A1 BGA-Rework-Station

1.Mit Sprachwarnung 5-10 Sekunden vor Ende des Erhitzens: Erinnern Sie den Bediener daran, den BGA-Chip rechtzeitig abzuholen. Nach

Heizung und Kühlventilator arbeiten automatisch, wenn die Temperatur auf Raumtemperatur abgekühlt ist (<45℃ ),

Das Kühlsystem stoppt automatisch, um eine Alterung der Heizung zu verhindern.

2. CE-Zertifizierung. Doppelter Schutz: Überhitzungsschutz + Not-Aus-Funktion.

3.Externer Anschluss mit digitalem Lötkolben für schnelles, bequemes und hocheffizientes Reinigen der Dose!

4.Laserpositionierung, einfach und bequem zu positionieren.

3.Warum sollten Sie sich für Dinghua entscheiden?

1. Wir sind der professionelle Hersteller von BGA-Rework-Stationen. Und das schon seit mehr als 13 Jahren.

Engagiert in Design, Entwicklung, Produktion und Verkauf.

2. Unsere Maschine ist von bester Qualität und niedrigem Preis. Sind bei Reparaturwerkstätten und Ausbildungsschulen auf der ganzen Welt beliebt.

Wir heißen Sie herzlich willkommen, unser Agent zu sein.

3. Schnelle Lieferung: FedEx, DHL, UPS, TNT und EMS. Viele Modelle ständig auf Lager.

4.Zahlung: Western Union, PayPal, T/T.

5.OEM und ODM sind willkommen.

6. Die gesamte Maschine wird mit einer Bedienungsanleitung und einer CD ausgestattet.

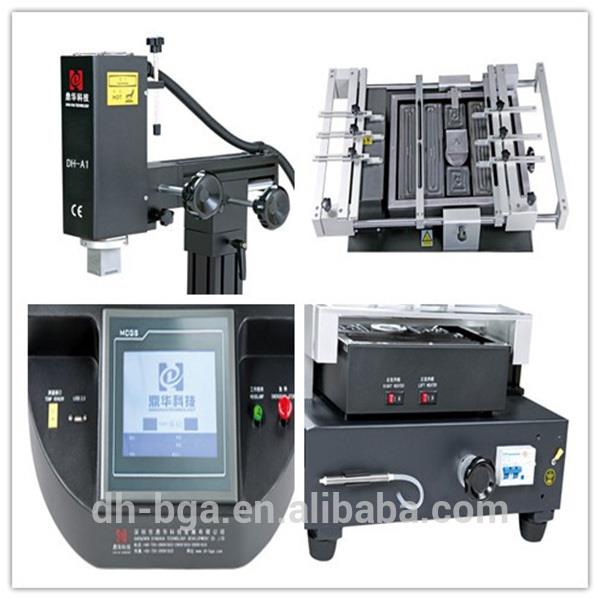

4. Detaillierte Bilder der DH-A1 BGA REWORK STATION

5 Verpackungs- und Lieferdetails der DH-A1 BGA REWORK STATION

6.Lieferdetails der DH-A1 BGA REWORK STATION

7. Verwandtes Wissen

BGA verfügt über eine große Vielfalt an Gehäusetypen und hat eine quadratische oder rechteckige Form. Nach Absprache

der Lotkugeln kann in periphere, gestaffelte und vollständige BGA-Arrays unterteilt werden. Je nach den unterschiedlichen Untergründen

Es kann in drei Typen unterteilt werden: PBGA (Plasticball Zddarray Plastic Ball Array), CBGA (CeramicballSddarray Ceramic).

Ball Array), TBGA (Tape Ball Grid Array Carrier Type Ball Array).

1, PBGA-Gehäuse (Plastic Ball Array).

PBGA-Gehäuse, das BT-Harz/Glas-Laminat als Substrat und Kunststoff (Epoxidharz-Formmasse) als Dichtungsmaterial verwendet.

Lotkugel als eutektisches Lot 63Sn37Pb oder eutektisches Lot 62Sn36Pb2Ag (Einige Hersteller verwenden bereits bleifreies Lot),

Für die Verbindung zwischen Lötkugel und Gehäuse ist kein zusätzliches Lot erforderlich. Es gibt einige PBGA-Gehäuse mit Hohlraum

Strukturen, die in Hohlraum nach oben und Hohlraum nach unten unterteilt sind. Diese Art von PBGA mit Hohlraum soll die Wärmeableitung verbessern

Leistung, es wird als wärmeverstärktes BGA bezeichnet, abgekürzt als EBGA, und manchmal auch als CPBGA (Cavity Plastic Ball Array).

Die Vorteile des PBGA-Pakets sind wie folgt:

1) Gute thermische Kompatibilität mit der Leiterplatte (Leiterplatte – normalerweise FR-4-Platine). Der Wärmeausdehnungskoeffizient (CTE)

des BT-Harz/Glas-Laminats in der PBGA-Struktur beträgt etwa 14 ppm/Grad und der der Leiterplatte etwa 17 ppm/cC.

Die CTEs der beiden Materialien liegen relativ nahe beieinander, was zu einer guten thermischen Anpassung führt.

2) Beim Reflow-Prozess kann die Selbstausrichtung der Lotkugel, also die Oberflächenspannung der geschmolzenen Lotkugel, genutzt werden

Erreichen Sie die Ausrichtungsanforderungen der Lötkugel und des Pads.

3) Niedrige Kosten.

4) Gute elektrische Leistung.

Der Nachteil des PBGA-Gehäuses besteht darin, dass es feuchtigkeitsempfindlich ist und nicht für Gehäuse mit Geräten geeignet ist, die dies erfordern

Hermetik und hohe Zuverlässigkeit.

2, CBGA-Gehäuse (Ceramic Ball Array).

In der BGA-Gehäuseserie hat CBGA die längste Geschichte. Sein Substrat ist eine mehrschichtige Keramik, die Metallabdeckung ist angelötet

Das Substrat mit einem Dichtungslot versehen, um den Chip, die Anschlüsse und die Pads zu schützen. Das Lotkugelmaterial ist ein Hochtemperatur-Eutektikum

Lot 10Sn90Pb. Für die Verbindung der Lötkugel und des Gehäuses muss ein eutektisches Niedertemperaturlot 63Sn37Pb verwendet werden. Der

Der Standard-Kugelabstand beträgt 1,5 mm, 1,27 mm, 1,0mm.

Die Vorteile des CBGA-Pakets (Ceramic Ball Array) sind folgende:

1) Gute Luftdichtheit und hohe Feuchtigkeitsbeständigkeit, was zu einer hohen Langzeitzuverlässigkeit der verpackten Komponenten führt.

2) Die elektrischen Isolationseigenschaften sind besser als bei PBGA-Geräten.

3) Höhere Packungsdichte als PBGA-Geräte.

4) Die thermische Leistung ist besser als bei der PBGA-Struktur.

Die Nachteile des CBGA-Pakets sind:

1) Aufgrund des großen Unterschieds im Wärmeausdehnungskoeffizienten (CTE) zwischen dem Keramiksubstrat und der Leiterplatte (der CTE des

Das A1203-Keramiksubstrat hat einen Wert von etwa 7 ppm/cC und der CTE der Leiterplatte beträgt etwa 17 ppm pro Stift. Die thermische Anpassung ist schlecht und

Die Ermüdung der Lötstelle ist die Hauptfehlerursache.

2) Im Vergleich zu PBGA-Geräten sind die Verpackungskosten hoch.

3) Die Ausrichtung der Lotkugeln am Rand des Gehäuses ist schwieriger.

3, CCGA (ceramiccolumnSddarray) Keramik-Säulengitter-Array

CCGA ist eine modifizierte Version von CBGA. Der Unterschied zwischen den beiden besteht darin, dass CCGA eine Lotsäule mit einem Durchmesser von 0,5 mm verwendet

und eine Höhe von 1,25 mm bis 2,2 mm anstelle der Lotkugel mit einem Durchmesser von 0,87 mm in CBGA, um die Ermüdungsbeständigkeit des Lots zu verbessern

gemeinsam. Daher kann die Säulenstruktur die dadurch verursachte Scherspannung zwischen dem Keramikträger und der Leiterplatte besser abbauen

die thermische Fehlanpassung.
