Touchscreen Ps2 Ps3 Ps4 BGA Rework Station



Touchscreen PS2 PS3 PS4 BGA Rework Station

Kurze Vorschau:

Originalpreis ab Werk! Die BGA-Rework-Maschine DH-A1 mit IR-Heizung für die Reparatur von PS2, PS3 und PS4 ist jetzt auf Lager.

Unsere Nacharbeitsstationen werden hauptsächlich bei der Nacharbeit von BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED usw. eingesetzt

Dank der Vielseitigkeit und des innovativen Designs kann die Dinghua-Maschine Romoving, Montage und Löten aus einer Hand durchführen.



1. Spezifikation der DH-A1 BGA REWORK STATION

1	Leistung	4900W
2	Oberheizung	Heißluft 800W
3	Unterhitze Eisenheizung	Heißluft 1200 W, Infrarot 2800 W 90w
4	Stromversorgung	AC220V±10%50/60Hz
5	Dimension	640 * 730 * 580 mm
6	Positionierung	V-Nut, Leiterplattenhalterung in jede Richtung verstellbar mit externer Universalhalterung
7	Temperaturkontrolle	Thermoelement Typ K, Regelung im geschlossenen Regelkreis, unabhängige Heizung
8	Temperaturgenauigkeit	±2 Grad
9	PCB-Größe	Maximal 500*400 mm, minimal 22*22 mm
10	BGA-Chip	2*2-80*80mm
11	Mindestspanabstand	0.15mm
12	Externer Temperatursensor	1 (optional)
13	Nettogewicht	45kg



2.Beschreibung der BGA-Reworkstation DH-A1

Die obere und untere Heizung dienen der Erwärmung des BGA-Chips, die Infrarotheizung dient der Erwärmung des gesamten Chips

PCB, so dass es die PCB vor ungleichmäßiger Erwärmung schützen kann.

2.HD-Touchscreen-Schnittstelle, SPS-Steuerung.

3. Temperaturkompensationssystem--K-Sensor-Regelkreis und automatisches Temperaturkompensationssystem.

In Kombination mit einem Temperaturmodul ermöglicht es eine Temperaturgenauigkeit von ±2 Grad.

4.Heißluftdüsen, 360-Grad-Drehung, einfach zu installieren und auszutauschen, individuell anpassbar ist verfügbar.

5.V-Nut-PCB-Unterstützung für schnelle, bequeme und genaue Positionierung, passend für alle Arten von PCB-Boards.

6. Leistungsstarker Querstromventilator, der die Leiterplatte nach dem Erhitzen effizient kühlt, um eine Verformung zu verhindern.

7.Sound-Hinweissystem. Vor Abschluss jedes Entlötens und Lötens ertönt ein Alarm.



3.Warum sollten Sie sich für Dinghua entscheiden?

1. Dinghua verfügt über mehr als 10 Jahre Erfahrung.

2. Professionelles und erfahrenes Technikerteam.

3. Mit qualitativ hochwertigem Produkt, günstigem Preis und pünktlicher Lieferung.

4. Beantworten Sie alle Ihre Anfragen innerhalb von 24 Stunden.



4. Verwandtes Wissen:

Das BGA-Gehäuse (Bdll Grid Array) ist ein Ball-Grid-Array-Gehäuse, bei dem eine Array-Lötkugel an der Unterseite eines geformt ist

Das Gehäusesubstrat dient als I/O-Anschluss der Schaltung und ist mit einer Leiterplatte (PCB) verbunden. Geräte verpackt

Mit dieser Technologie handelt es sich um oberflächenmontierte Geräte. Im Vergleich zu herkömmlichen Fußplatzierungsgeräten wie QFP und PLCC

BGA-Pakete verfügen über die folgenden Funktionen.

1) Es gibt mehr I/Os. Die Anzahl der I/Os in einem BGA-Paket wird hauptsächlich durch die Größe des Pakets und den Ballabstand bestimmt.

Da die im BGA-Gehäuse verpackten Lotkugeln unter dem Gehäusesubstrat angeordnet sind, kann die I/O-Anzahl des Geräts erheblich erhöht werden.

Die Paketgröße kann reduziert und der Platzbedarf für die Montage eingespart werden. Im Allgemeinen kann die Paketgröße um mehr als reduziert werden

30 % bei gleicher Anzahl an Leads. Zum Beispiel: CBGA-49, BGA-320 (Abstand 1,27 mm) im Vergleich zu PLCC-44 (Abstand 1,27 mm) und

MOFP{{0}} (Abstand 0,8 mm), die Gehäusegröße wird um 84 % bzw. 47 % reduziert.

2) Erhöhte Platzierungsrendite, potenzielle Kostensenkung. Die Anschlussstifte herkömmlicher QFP- und PLCC-Geräte sind gleichmäßig verteilt

rund um das Paket. Der Abstand der Anschlussstifte beträgt 1,27 mm, 1,0mm, 0,8 mm, 0,65 mm und 0,5 mm. Mit zunehmender Anzahl der I/Os steigt die

Die Tonhöhe muss immer kleiner werden. Wenn der Abstand weniger als 0,4 mm beträgt, ist es schwierig, die Genauigkeit von SMT-Geräten zu erreichen. Zusätzlich,

Die Anschlussstifte verformen sich leicht, was zu einer erhöhten Fehlerquote bei der Montage führt. Die Lotkugeln ihrer BGA-Geräte werden in verteilt

Die Form eines Arrays auf der Unterseite des Substrats, das mehr I/O-Zahlen aufnehmen kann. Der Standard-Lötkugelabstand beträgt 1,5 mm.

1,27 mm, 1,0mm, Fine Pitch BGA (gedrucktes BGA, auch als CSP-BGA bekannt, wenn der Pitch der Lotkugeln < 1,0mm ist, kann es als CSP klassifiziert werden

Paket) Pitch {{0}},8 mm, 0,65 mm, 0,5 mm und jetzt sind einige SMT-Prozessgeräte mit einer Platzierungsfehlerrate von kompatibel<10 ppm.

3) Die Kontaktfläche zwischen den Array-Lotkugeln des BGA und dem Substrat ist groß und kurz, was die Wärmeableitung begünstigt.

4) Die Pins der BGA-Array-Lötkugeln sind sehr kurz, was den Signalübertragungsweg verkürzt und die Leitungsinduktivität verringert

Widerstand und verbessert so die Leistung der Schaltung.

5) Verbessern Sie die Koplanarität der E/A-Anschlüsse erheblich und reduzieren Sie die durch schlechte Koplanarität im Montageprozess verursachten Verluste erheblich.

6) BGA ist für MCM-Verpackungen geeignet und kann eine hohe Dichte und hohe Leistung von MCM erreichen.

7) Sowohl BGA als auch ~BGA sind stabiler und zuverlässiger als die ICs mit feinem Fußgehäuse.



5. Detaillierte Bilder der DH-A1 BGA REWORK STATION

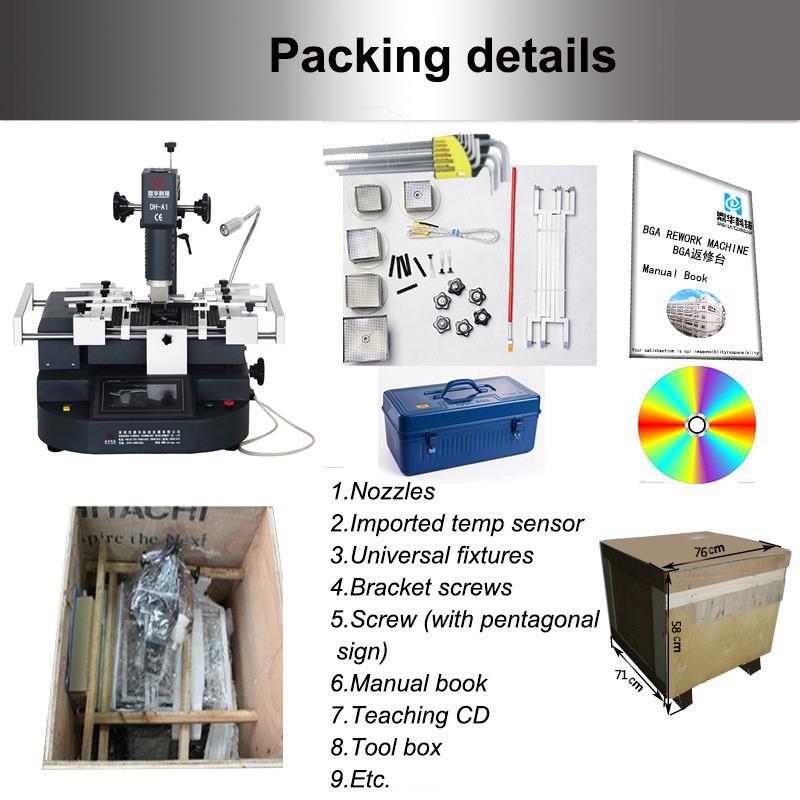

6. Verpackungs- und Lieferdetails der DH-A1 BGA REWORK STATION





Lieferdetails der DH-A1 BGA REWORK STATION



Versand:

1. Der Versand erfolgt innerhalb von 5 Werktagen nach Zahlungseingang.

2.Schneller Versand per DHL, FedEX, TNT, UPS und auf andere Weise, einschließlich auf dem See- oder Luftweg.
