BGA-Nacharbeitsstation und SMT-Reparaturmaschine. Das Grundprinzip der Maschine ist: Verwendung von Heißluft und

Infrarot-Hybrid-Heizmethode, optische Ausrichtungsplatzierungstechnologie zur Erzielung des Integrierten

Nacharbeit der BGA-Chip-Demontage, -Montage und -Schweißung automatisch.



Um in der schnelllebigen Welt der Mobiltelefone und Elektronik immer einen Schritt voraus zu sein, müssen Sie sich entsprechend ausrüsten

die neuesten und fortschrittlichsten Tools. Eines dieser Werkzeuge ist eine BGA-Maschine zur Handyreparatur.
BGA steht für Ball Grid Array, ein Gehäuse, das für integrierte Schaltkreise in Mobiltelefonen und anderen Geräten verwendet wird

Elektronik. Diese komplexen Technologien erfordern spezielle Maschinen für die ordnungsgemäße Reparatur und Wartung.

Und hier kommen BGA-Maschinen ins Spiel.

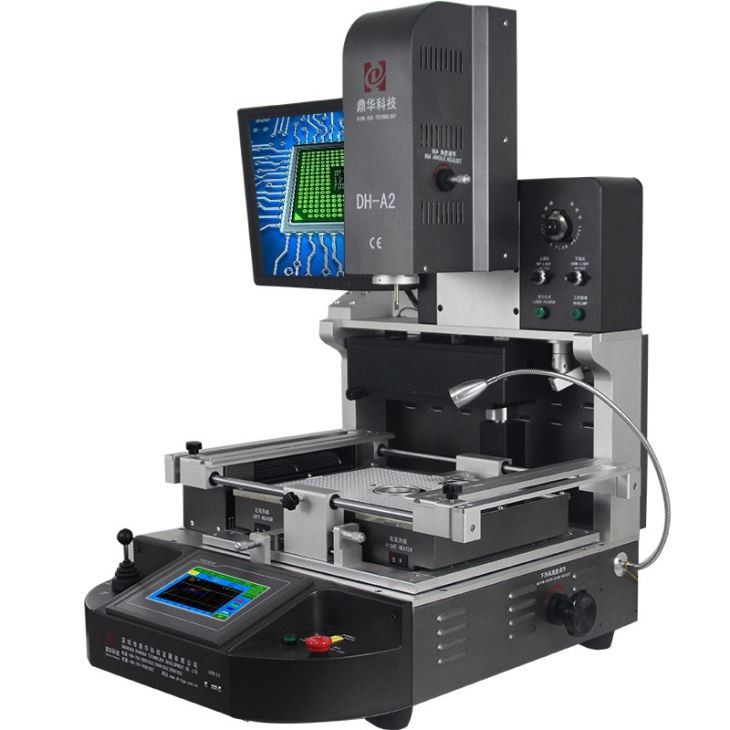

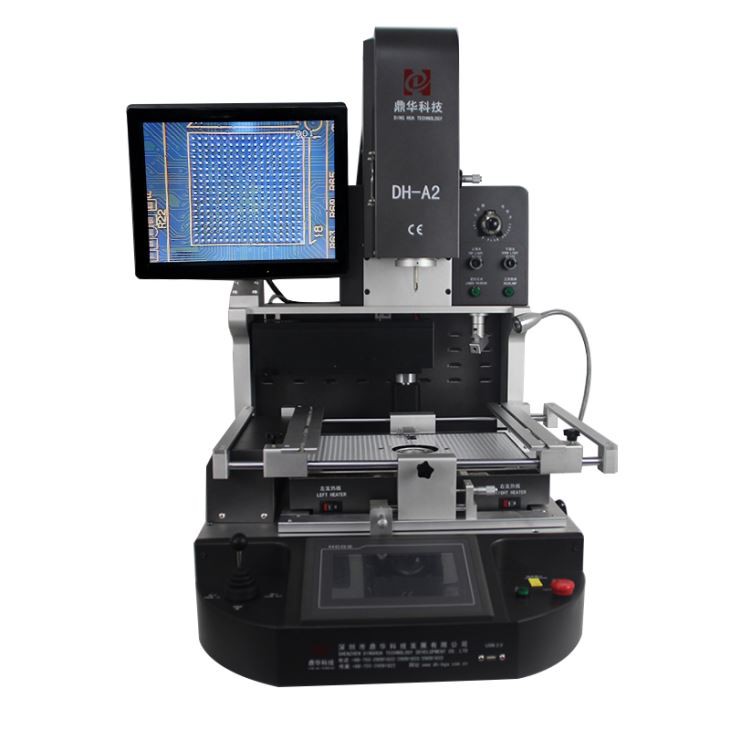

Die BGA-Rework-Station DH-A2, verschiedene Ansichten und Teile

BGA-Maschinen sind speziell für die Reparatur und den Austausch von BGA-Komponenten in Mobiltelefonen konzipiert.

Sie verwenden ein ausgeklügeltes Heiz- und Kühlsystem, um ausgefallene Komponenten zu entfernen und neue zu installieren

nahtlos.



Die SMT-Reparaturstation DH-A2 kann für Speicher, Mobiltelefone, Computer und Multimedia sowie Set-Top-Boxen, aber auch für Verteidigung, Luft- und Raumfahrt usw. verwendet werden.



1. Anwendung der BGA-Maschine für Mobilgeräte

Um eine andere Art von Chips automatisch zu löten, aufzunehmen, auszutauschen und zu entlöten:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-Chips und so weiter.



2. Produktmerkmale des BGA-Geräts für Mobilgeräte

* Es hat eine stabile und lange Lebensdauer (ausgelegt für eine Nutzungsdauer von 15 Jahren)

* Es kann verschiedene Motherboards mit hoher Erfolgsquote reparieren

* Die Heiz- und Kühltemperatur wurde streng kontrolliert

* Es verfügt über ein optisches Ausrichtungssystem: Montage mit einer Genauigkeit von 0,01 mm

* Es ist einfach zu bedienen. Jeder kann es in 30 Minuten erlernen.

Es sind keine besonderen Fähigkeiten erforderlich.



3. Spezifikation vonBGA-Maschine für Mobilgeräte



Stromversorgung	110~240V 50/60Hz
Leistungsrate	5400W
Automatisches Niveau	Löten, Entlöten, Aufnehmen und Ersetzen,
Optischer CCD	Geteilte Sicht, wodurch Punkte auf dem Monitorbildschirm abgebildet werden
Stromversorgung	Meanwell (TW)
Spanabstand	0.15mm

Touch-Screen	Temperaturkurven in Echtzeit
PCBA-Größe verfügbar	10*10~400*420mm
Chipgröße	1*1~80*80mm
Gewicht	ca. 74kg
Verpackung verdunkelt sich	82*77*82cm



4. Einzelheiten zuBGA-Maschine für Mobilgeräte

Der Einsatz einer BGA-Maschine für die Telefonreparatur bietet zahlreiche Vorteile. Erstens spart es Zeit und Energie

durch Reduzierung des Bedarfs an manueller Arbeit. Bei herkömmlichen Methoden würden Techniker eine Heißluftpistole verwenden

BGA-Komponenten aufzuschmelzen und zu entfernen, was eine ruhige Hand und viel Übung erfordert.

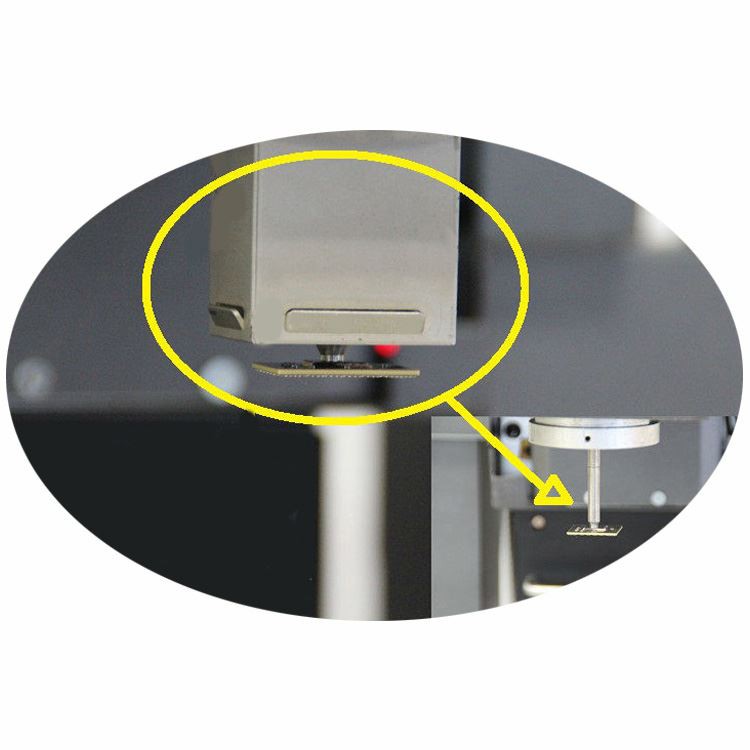

1. Oberer Heißluft- und Vakuumsauger, der bequem einen Chip/eine Komponente aufnimmtausrichten.

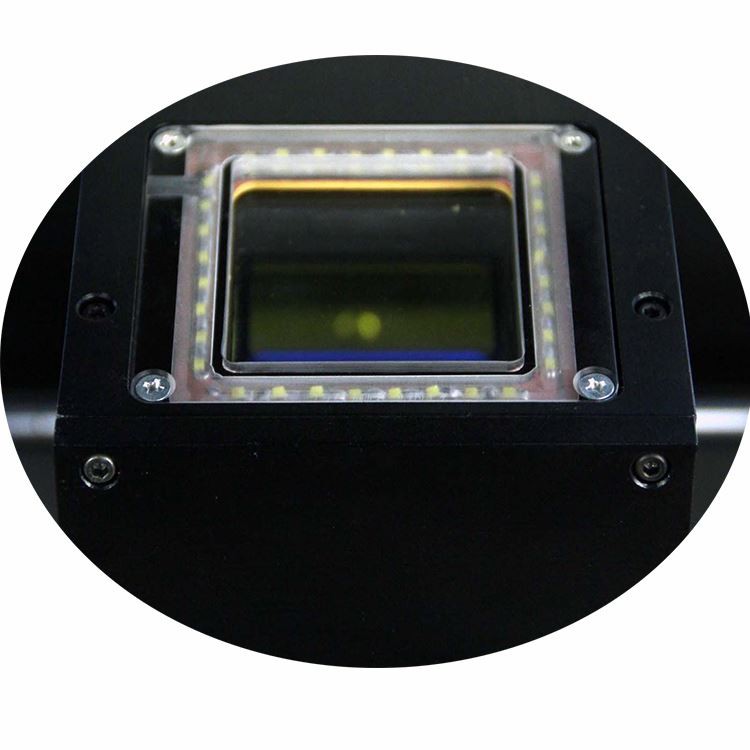

2. Optischer CCD mit geteilter Sicht für die auf einem Monitorbildschirm abgebildeten Punkte auf einem Chip im Vergleich zum Motherboard.

Die Investition in ein BGA-Gerät zur Handyreparatur könnte für Ihr Unternehmen von entscheidender Bedeutung sein.

Durch die Rationalisierung des Reparaturprozesses und die Verbesserung der Qualität Ihrer Reparaturen können Sie Ihre Leistung steigern

Steigern Sie die Kundenzufriedenheit und steigern Sie das Wachstum Ihres Unternehmens.

3. Der Bildschirm für einen Chip (BGA, IC, POP und SMT usw.) ist mit den Punkten des zugehörigen Motherboards ausgerichtetvor dem Löten.

Darüber hinaus bieten BGA-Maschinen eine höhere Präzision und Genauigkeit, was die Qualität der Reparaturen verbessert.





4. 3 Heizzonen, obere Heißluft-, untere Heißluft- und IR-Vorheizzonen, die für kleine bis kleine Räume genutzt werden können

Vom iPhone-Motherboard bis hin zu Computer- und TV-Mainboards usw.

5. IR-Vorheizzone mit Stahlgitter abgedeckt, wodurch die Heizelemente gleichmäßiger und sicherer werden.





6. Bedienoberfläche zur Zeit- und Temperatureinstellung, beliebig viele Temperaturprofile speicherbar

50,000 Gruppen.

Im Gegensatz dazu können BGA-Maschinen so programmiert werden, dass sie den gesamten Prozess automatisieren, was Zeit spart und Kosten reduziert

das Risiko kostspieliger Fehler.









5. Warum sollten Sie sich für unser BGA-Gerät für Mobilgeräte entscheiden?

Zusammenfassend lässt sich sagen: Wenn Sie ein Unternehmen zur Reparatur von Mobiltelefonen betreiben oder in die Branche einsteigen möchten,

Die Investition in eine BGA-Maschine ist ein kluger Schachzug. Mit seiner fortschrittlichen Technologie und optimiert

Mit diesem Prozess können Sie Ihr Unternehmen auf die nächste Stufe heben.



6. Zertifikat der BGA-Rework-Reballing-Station

UL-, E-MARK-, CCC-, FCC- und CE-ROHS-Zertifikate. In der Zwischenzeit, um das Qualitätssystem zu verbessern und zu perfektionieren,

Dinghua hat die ISO-, GMP-, FCCA- und C-TPAT-Vor-Ort-Auditzertifizierung bestanden.

7. Verpackung und Versand der BGA-Rework-Reballing-Station



8. Versand der BGA-Maschine für Mobilgeräte

DHL, TNT, FEDEX, SF, Seetransport und andere Sonderlinien usw. Wenn Sie eine andere Versandbedingung wünschen,

Bitte sagen Sie es uns.Wir unterstützen Sie.



9. Zahlungsbedingungen

Banküberweisung, Western Union, Kreditkarte.

Bitte teilen Sie uns mit, wenn Sie weitere Unterstützung benötigen.

10. Bedienungsanleitung für BGA-Maschine für mobiles DH-A2

11. Das relevante Wissen für BGA-Maschinen für Mobilgeräte

Beschreibung der grundlegenden Methode zur Verwendung der BGA-Rework-Station zum Entlöten:

1. Vorbereitung zur Reparatur: Für den zu reparierenden BGA-Chip bestimmen Sie die zu verwendende Luftdüse.

2. Stellen Sie die Entlöttemperatur ein und speichern Sie diese, um sie bei einer späteren Reparatur direkt abrufen zu können.

3. Wechseln Sie auf der Touchscreen-Oberfläche in den Demontagemodus, klicken Sie auf die Schaltfläche „Reparieren“, den Heizkopf

wird automatisch heruntergefahren, um den BGA-Chip zu erwärmen.

4. Nachdem die Temperaturkurvenlinie der Nacharbeitsstation abgeschlossen ist, wird die Saugdüse automatisch ausgewählt

Ziehen Sie den BGA-Chip nach oben, und dann saugt der Platzierungskopf den BGA in die Ausgangsposition. Der Betreiber kann

Verbinden Sie den BGA-Chip mit der Materialbox. Der Entlötvorgang ist abgeschlossen.

Dies ist die Methode des Entlötens mit der BGA-Rework-Station. Die Platzierung durch Löten ist nicht schwierig

und Schweißen. Wir schicken Ihnen die Bedienungsanleitung, die CD und die Maschine zusammen. Befolgen Sie einfach die Anweisungen

Wenn Sie möchten, können Sie das Handbuch auch kostenlos in unserem Unternehmen studieren. Selbstverständlich bieten wir auch Videounterricht an

Beratung im Ausland usw.
