Optische Ipad BGA-Rework-Maschine
Optical ipad bga rework machine 1. Kurzvorschau: Die Dinghua DH-A2E BGA Rework Station ist mit überlegenen Sicherheitsfunktionen und Notfallschutz für Sicherheitsprobleme ausgestattet. Darüber hinaus kann die Dinghua-Maschine mit Multifunktion und innovativem Design aus einer Hand Romoving und Montage durchführen und Löten. Willkommen...
Beschreibung
Optische ipad bga Nachbearbeitungsmaschine
1. Schnellvorschau:
Dinghua DH-A2E BGA Rework Station sind mit überlegenen Sicherheitsfunktionen und Notfallschutz ausgestattet
Sicherheitsproblem. Darüber hinaus kann die Dinghua-Maschine mit Multifunktion und innovativem Design One-Stop-Romoving machen,
Montage und Löten. Willkommen, um unsere Fabrik zu besuchen und einen Blick darauf zu werfen.
1. Spezifikation
Spezifikation | ||
1 | Totale Kraft | 5300w |
2 | 3 unabhängige Heizungen | Heißluft oben 1200 W, Heißluft unten 1200 W, Infrarot-Vorheizung unten 2700 W |
3 | Stromspannung | AC220V±10％ 50/60Hz |
4 | Elektrische Teile | 7-Zoll-Touchscreen plus hochpräzises intelligentes Temperaturregelungsmodul plus Schrittmotortreiber plus SPS plus LCD-Display plus hochauflösendes optisches CCD-System plus Laserpositionierung |
5 | Temperaturkontrolle | K-Sensor Closed-Loop plus automatische PID-Temperaturkompensation plus Temp-Modul, Temp Genauigkeit innerhalb von ±2 Grad. |
6 | Leiterplattenpositionierung | V-Nut plus Universalhalterung plus verschiebbarer Leiterplattenboden |
7 | Anwendbare PCB-Größe | Max. 370 x 410 mm, Min. 22 x 22 mm |
8 | Anwendbare BGA-Größe | 2x2mm~80x80mm |
9 | Maße | 600x700x850mm (L*B*H) |
10 | Reingewicht | 70 kg |
2.Produktmerkmale und Anwendung der DH-A2E BGA-Überarbeitungsstation
Hauptmerkmale der DH-A2E BGA Rework Station:
Haupteigenschaften:
◆ Multifunktionales ergonomisches System
① Unterhitze kann nach oben und unten eingestellt werden.
② Angenommen alle Arten von magnetischen oberen und unteren Düsen, mit 360-Grad-Drehung, einfach zu installieren und auszutauschen,
Kundenspezifische Größen sind verfügbar.
③ Multifunktionaler Leiterplatten-Trägerboden, in X-Achse verschiebbar, zusammen mit Universalhalterung und V-Nut-Verstrebung
ket, geeignet für alle Arten der Leiterplattenpositionierung.
◆ Überlegene Sicherheitsfunktionen
Maschinen sind CE-Zertifizierung garantiert. Es ist mit einem Notfallknopf ausgestattet. Es gibt auch eine Sprachwarnung
5 Sekunden, bevor der Löt-/Entlötvorgang abgeschlossen ist. Mit automatischer Abschaltschutzvorrichtung bei anormalem
Mal Unfall passiert, mit einer doppelten Überhitzungsschutzsteuerung.
DH-A2E BGA Rework Station-Anwendung
Diese Maschine wird zur Reparatur des defekten BGA-Chipsatzes (Ball Grid Array Package) auf dem PCB-Motherboard verwendet.

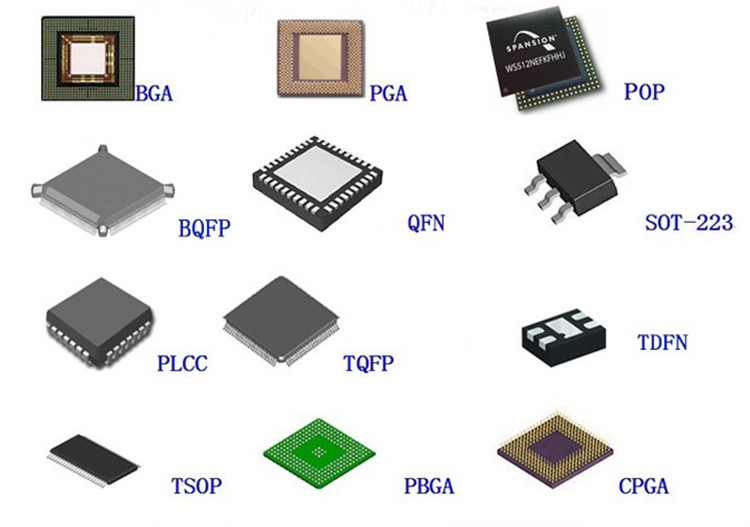

BGA-Anwendung
1. Laptop- und Desktop-PCBA
2. Spielkonsole, wie Xbox One, Play Station 4
3. Handy PCBA
4.TV&TV Set-Top-Box-Motherboard
5.Server, Drucker, Kamera usw. Motherboard
4.Detaillierte Bilder der A2E BGA REWORK STATION
3. Firmenprofil
Über uns
Einige Bilder unserer Fabrik und BGA-Rework-Station

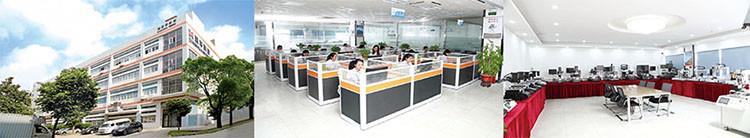

Büros

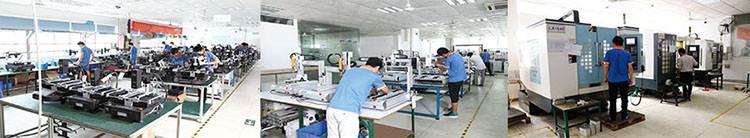

Produktionslinien
CE-Zertifizierung wie unten
Ein Teil unserer Kunden

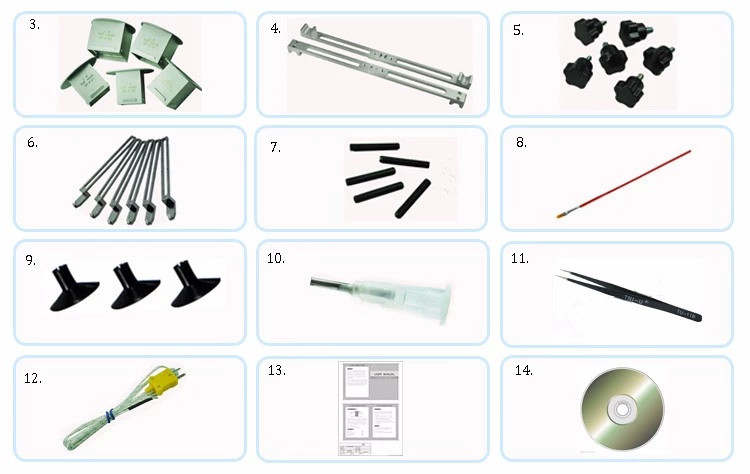

6. Verpackung & Lieferung & Service der DH-A2E BGA REWORK STATION
7. Häufig gestellte Fragen
F: Sind Sie Handelsunternehmen oder Hersteller?
A: Wir sind eine Fabrik mit mehr als zehn Jahren Herstellung und Außenhandel und auch eine der größten Werkstätten
In dieser Branche in China haben wir auch unser eigenes F & E-Engineering-Team.
F: Was ist die Zahlungsweise?
A: Wir akzeptieren die Zahlungsbedingungen: Banküberweisung, WesterUnion, Paypal usw.
F: Was sind BGA-Chip-Reparaturschritte?
A: 1) Das Abnehmen des BGA-Chipsatzes vom PCB-Motherboard wird als Entlöten bezeichnet.
2) Reinigung des Pads.
3) Reinigen und Reballing des BGA oder ersetzen Sie es direkt durch ein neues ---Sie müssen Reballing-Kit und Zubehör verwenden
4) Positionierung des BGA-Chipsatzes ---BGA-Rework-Station mit optischer Ausrichtungskamera könnte Ihnen bei der einfachen und einfachen Positionierung helfen
effizient.
5) Löten des BGA-Chipsatzes auf der Platine.
