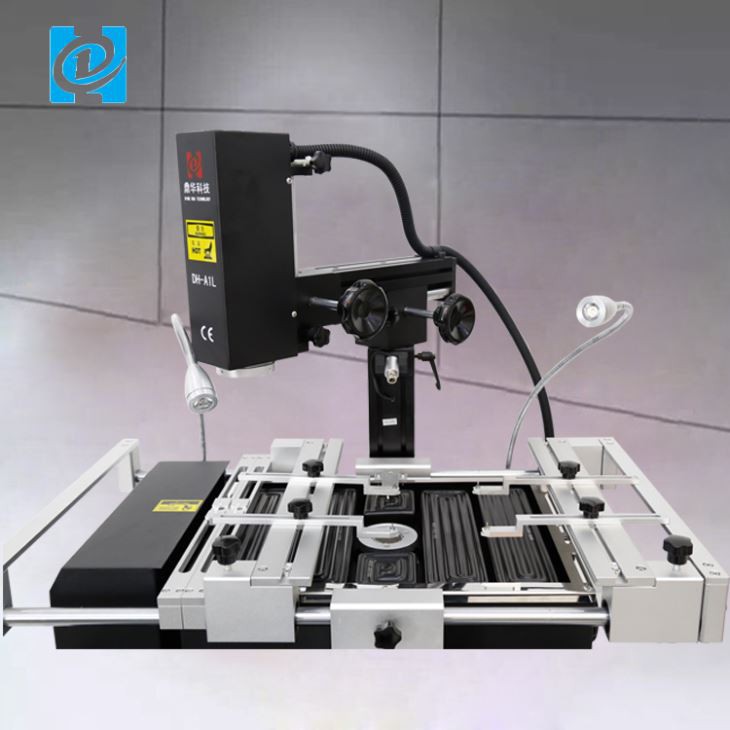

Heißluft-Touchscreen-BGA-Rework-Maschine
Heißluft-Touchscreen-BGA-Rework-Maschine Kurzvorschau: Aktionspreis! Die BGA-Rework-Maschine DH-A1L mit Heiz-Reflow-Funktion ist jetzt auf Lager. Mit besseren Designideen bleibt die BGA-Montagegenauigkeit unserer Maschine innerhalb von 0,01 mm. Wir haben uns der BGA-Überarbeitung und der automatischen... gewidmet.
Beschreibung
Heißluft-Touchscreen-BGA-Rework-Maschine
Kurze Vorschau:
Aktionspreis! Die BGA-Rework-Maschine DH-A1L mit Heiz-Reflow-Funktion ist jetzt auf Lager. Mit besserem Design
Ideen, die BGA-Montagegenauigkeit unserer Maschine bleibt innerhalb von 0,01 mm. Wir haben uns der BGA-Nacharbeit und der Automatik gewidmet
Maschinen, die den größten Teil Indiens, Europas und des amerikanischen Marktes abdecken. Wir erwarten, Ihr langjähriger Partner zu werden
China.
| Spezifikation | ||
|
1 |
Leistung |
4900W |
|
2 |
Oberheizung |
Heißluft 800W |
|
3 |
Unterhitze Eisenheizung |
Heißluft 1200 W, Infrarot 2800 W 90w |
|
4 |
Stromversorgung |
AC220V±10%50/60Hz |
|
5 |
Dimension |
640*730*580mm |
|
6 |
Positionierung |
V-Nut, Leiterplattenhalterung kann mit externer Universalhalterung in jede Richtung eingestellt werden |
|
7 |
Temperaturkontrolle |
Thermoelement Typ K, Regelung im geschlossenen Regelkreis, unabhängige Heizung |
|
8 |
Temperaturgenauigkeit |
±2 Grad |
|
9 |
PCB-Größe |
Maximal 500*400 mm, minimal 22*22 mm |
|
10 |
BGA-Chip |
2*2-80*80mm |
|
11 |
Mindestspanabstand |
0.15mm |
|
12 |
Externer Temperatursensor |
1 (optional) |
|
13 |
Nettogewicht |
45kg |
2. Hauptmerkmale der DH-A1L BGA-Rework-Station

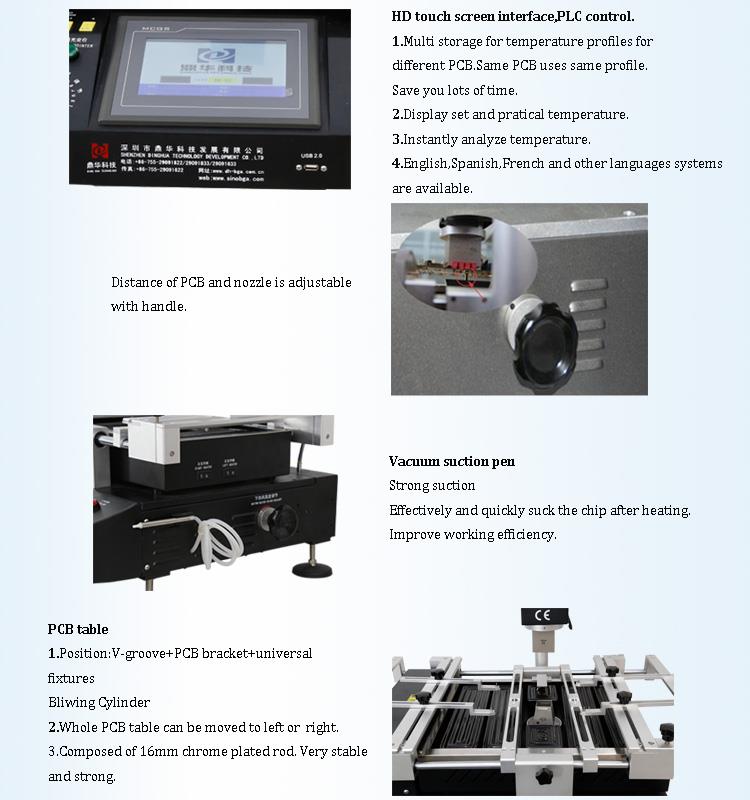

Hochauflösender Touchscreen, SPS-Steuerung, kann mehrere Gruppenprofile speichern. Zeigen Sie die in Echtzeit eingestellten und gemessenen Werte an
Temperatur mit sofortiger Temperaturkurvenanalysefunktion. Es kann die eingestellte und gemessene Temperatur anzeigen.
Zum Ändern und Analysieren des Profils.
Hochpräzises K-Typ-Thermoelement mit geschlossener Regelung, Leistungsabgabe und Steuerungssystem mit optischer Isolierung
Technologie. Das selbstregulierende PID-System regelt die Temperatur genau und die Temperaturabweichung liegt innerhalb von 2 Grad.
Mittlerweile ermöglicht ein externer Temperatursensor eine Temperaturanalyse und -korrektur in Echtzeit.
Die V-Nut-Leiterplatte kann mit einer externen Universalhalterung in jede Richtung eingestellt werden und eignet sich für alle Arten von BGA-Reparaturen.
Die flexible und abnehmbare Universalhalterung kann die Leiterplatte vor Verformung und Beschädigung der unregelmäßigen Leiterplatte schützen
lässt sich damit einfach aufsetzen.
Bieten Sie alle Arten von Heißluftdüsen mit 360-Grad-Drehung an. Einfach zu installieren und zu ändern, individuell anpassbar ist verfügbar.
Anwendung
Dieses Gerät dient zur Reparatur des defekten BGA-Chipsatzes (Ball Grid Array Package) auf dem PCB-Motherboard.
BGA-Anwendung
1.Laptop- und Desktop-PCBA
2. Spielkonsole, wie Xbox One, Play Station 4
3.Mobiltelefon-PCBA
4.TV- und TV-Set-Top-Box-Motherboard
5. Server-, Drucker-, Kamera- usw. Motherboard
3.Warum sollten Sie sich für die BGA-Reworkstation DH-A1L entscheiden?
4. Verwandtes Wissen:
Vorteile von BGA
Der BGA ist eine Lösung für das Problem der Herstellung eines Miniaturgehäuses für einen integrierten Schaltkreis mit vielen Hunderten
von Stiften. Pin-Grid-Arrays und Dual-In-Line-Surface-Mount-Gehäuse (SOIC) wurden mit immer mehr Pins hergestellt.
und mit abnehmendem Abstand zwischen den Stiften, was jedoch zu Schwierigkeiten beim Lötprozess führte. Als Paket
Je näher die Stifte zusammenrückten, desto größer wurde die Gefahr, benachbarte Stifte versehentlich mit Lot zu überbrücken.
Ein weiterer Vorteil von BGA-Gehäusen gegenüber Gehäusen mit diskreten Anschlüssen (dh Gehäusen mit Beinen) ist die geringere Wärmeentwicklung
Widerstand zwischen Gehäuse und Leiterplatte. Dadurch kann die vom integrierten Schaltkreis im Inneren des Gehäuses erzeugte Wärme entstehen
leichter zur Leiterplatte fließen und so eine Überhitzung des Chips verhindern.
Je kürzer ein elektrischer Leiter ist, desto geringer ist seine unerwünschte Induktivität, eine Eigenschaft, die zu unerwünschten Verzerrungen führt
von Signalen in elektronischen Hochgeschwindigkeitsschaltungen. BGAs verfügen aufgrund ihres sehr kurzen Abstands zwischen dem Gehäuse und der Leiterplatte über niedrige Leitungsinduktivitäten, was ihnen eine bessere elektrische Leistung als gepinnten Geräten verleiht.

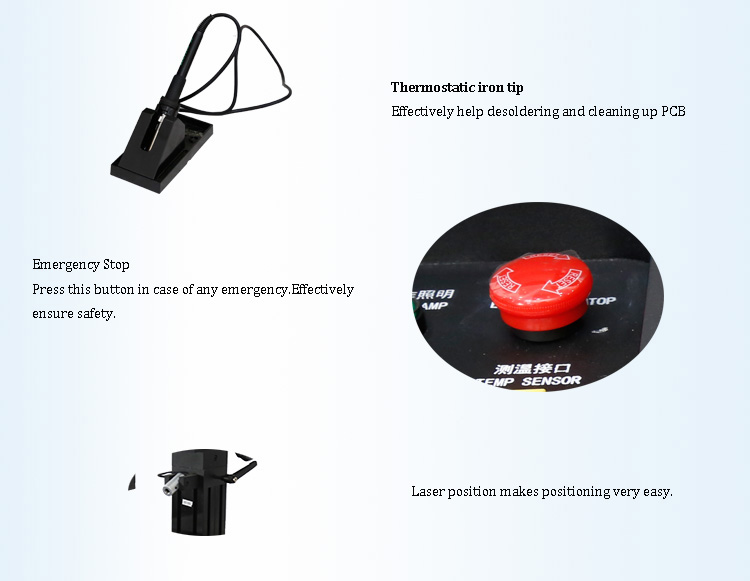

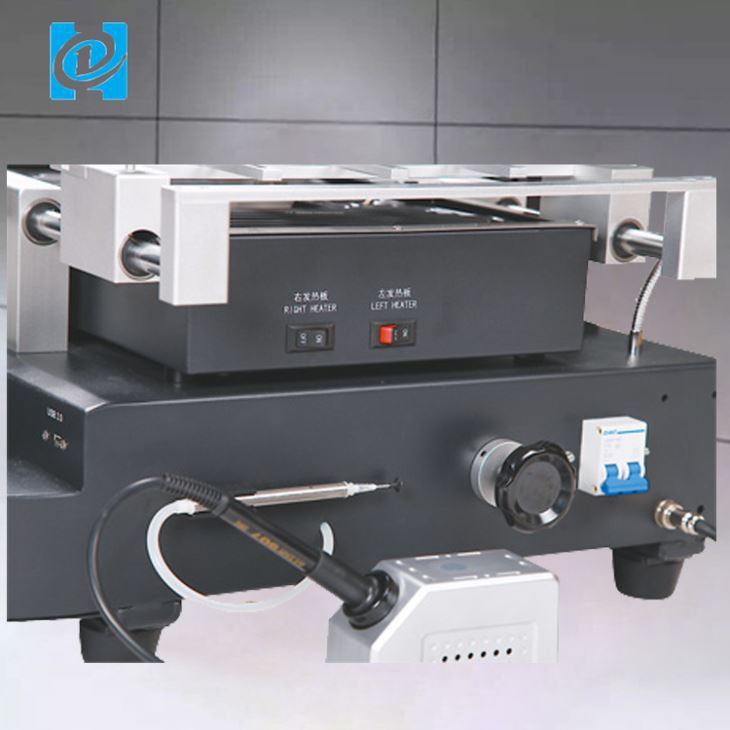

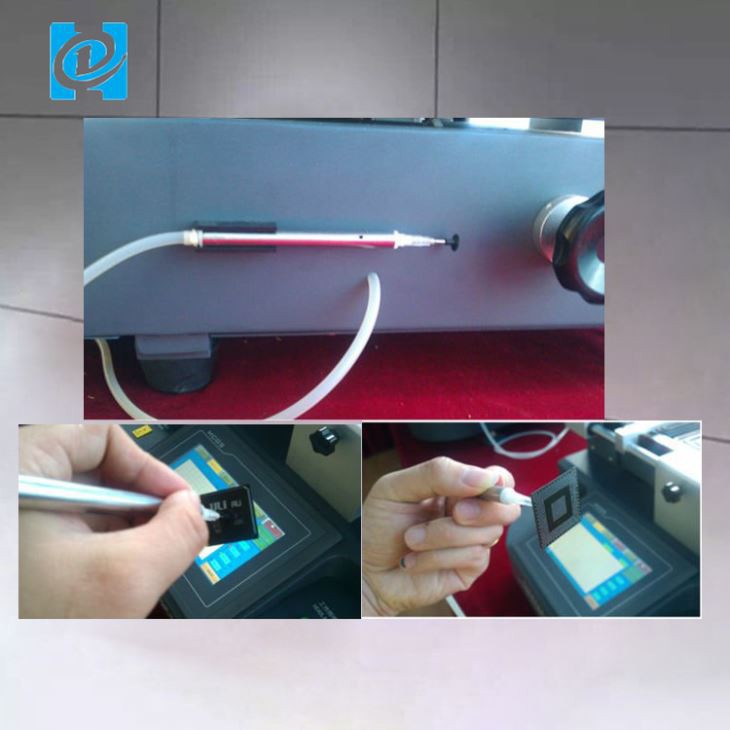

5. Detaillierte Bilder der DH-A1L BGA REWORK STATION

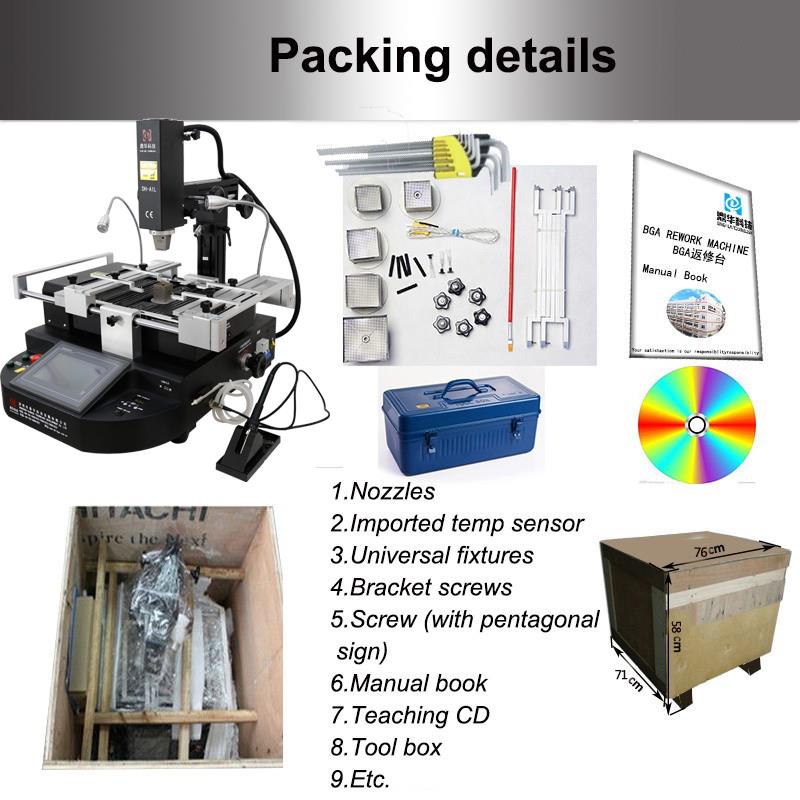

6. Verpackungs- und Lieferdetails der DH-A1L BGA REWORK STATION
Lieferdetails der DH-A1L BGA REWORK STATION
|
Versand: |
|
1. Der Versand erfolgt innerhalb von 5 Werktagen nach Zahlungseingang. |
|
2.Schneller Versand per DHL, FedEX, TNT, UPS und auf andere Weise, einschließlich auf dem See- oder Luftweg. |
7.FAQ
F: Warum sollten Sie sich für uns entscheiden?
F: Wie führe ich die Zahlung durch? Welcher Weg ist besser?
F: Wie wäre es mit dem Paket? Ist es während der Lieferung sicher?
F: Ist diese Maschine einfach zu bedienen? Wenn ich keine Erfahrung habe, kann ich es auch gut bedienen?
Stellen Sie das Benutzerhandbuch und die Bedienungsvideos zur Verfügung, um uns zu unterstützen?
