Touchscreen North Bridge BGA Rework-Maschine

North Bridge BGA-Nacharbeitsmaschine mit Touchscreen

Schnellvorschau:

Wir bieten den DH-C1 mit verbesserter Leistung an. Mit seinen multifunktionalen Funktionen und seinem innovativen Design ermöglicht der DH-C1 das Entfernen, Montieren und Löten aus einer Hand. Wenn Sie auf der Suche nach einer BGA-Rework-Station für die Reparatur von Mobiltelefonen sind, herzlichen Glückwunsch! Sie haben den Originalhersteller Dinghua gefunden, eine der besten BGA-Rework-Station-Marken der Welt.

1. Spezifikation

1	Gesamtleistung	4800W
2	Oberheizung	800W
3	Unterhitze	Untere Heizung: 1200 W, untere IR: 2700 W
4	Leistung	AC220V±10％ 50/60Hz
5	Bewegung der oberen Heizung	Rechts/links, vorwärts/rückwärts, frei drehen.
6	Beleuchtung	Taiwan-LED-Arbeitslicht, beliebiger Winkel einstellbar.
7	Lagerung	50.000 Gruppen von Temperaturprofilen
8	Betriebsmodus	HD-Touchscreen, intelligente Konversationsschnittstelle, digitale Systemeinstellung
9	Positionierung	Intelligente Positionierung, PCB kann in X- und Y-Richtung mit „5-Punkt-Unterstützung“ + V-Nut-PCB-Halterung + Universalbefestigungen eingestellt werden.
10	Temperaturkontrolle	K-Sensor, geschlossener Regelkreis
11	Temperaturgenauigkeit	±2 Grad
12	PCB-Größe	Maximal 400 mmⅹ400 mm, minimal 20 mmⅹ20 mm
13	BGA-Chip	2*2~80*80mm
14	Mindestspanabstand	0.15mm
15	Temperatursensor	1 Stk
16	Abmessungen	L560×B590×H690 mm
17	Nettogewicht	Ca. 32 kg

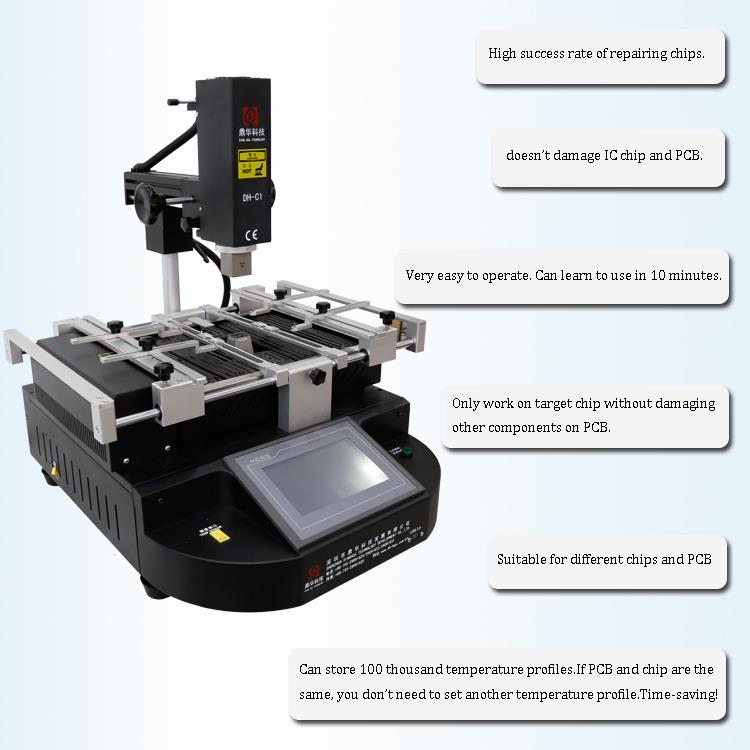

2. Produktbeschreibung und Anwendung der DH-C1 BGA Rework Station

Merkmale:

1. Hochleistungs-Querstromventilator:Die Station nutzt einen Hochleistungs-Querstromventilator, um eine schnelle Abkühlung der Leiterplatte zu ermöglichen und Verformungen zu verhindern. Es enthält außerdem eine interne Vakuumpumpe und einen externen Vakuumspanner, um das Entfernen des BGA-Chips zu unterstützen.
2. Unabhängige Heizzonen:Die Station verfügt über drei unabhängig gesteuerte Heizzonen mit jeweils mehreren Temperaturregelungen. Diese können angepasst werden, um eine optimale Integration über die verschiedenen Temperaturzonen hinweg zu gewährleisten. Die Einstellungen für Heiztemperatur, -zeit, -steilheit, -kühlung und -vakuum können alle über die Benutzeroberfläche konfiguriert werden.
3. Abnehmbare Halterung:Die flexible und praktische abnehmbare Halterung schützt die Peripheriegeräte der Leiterplatte vor Beschädigung und Verschmutzung. Es ist an verschiedene BGA-Rework-Anwendungen anpassbar.
4. Präzise Temperaturregelung:Das System verwendet ein hochpräzises K-Thermoelement mit geschlossenem Regelkreis und automatischer Temperaturkompensation. Es umfasst eine SPS und ein Temperaturmodul, die eine präzise Temperaturabweichung von ±2 Grad gewährleisten. Der externe Temperaturmessanschluss ermöglicht eine genaue Überwachung und Analyse der Echtzeit-Temperaturkurve.
5. Sicherheitsmerkmale:Die BGA-Reworkstation DH-C1 ist CE-zertifiziert und mit einem Not-Aus-Schalter und einer automatischen Abschaltschutzvorrichtung ausgestattet, um die Sicherheit im Notfall zu gewährleisten.

Anwendung:

1.Produktanwendungen:

Die BGA-Rework-Station DH-C1 eignet sich für die Überarbeitung der Motherboards verschiedener elektronischer Geräte, darunter Computer, Smartphones, Laptops, Digitalkameras, Klimaanlagen und Fernseher sowie Geräte in Branchen wie Medizin, Kommunikation und Automobil.

2. Breites Anwendungsspektrum:

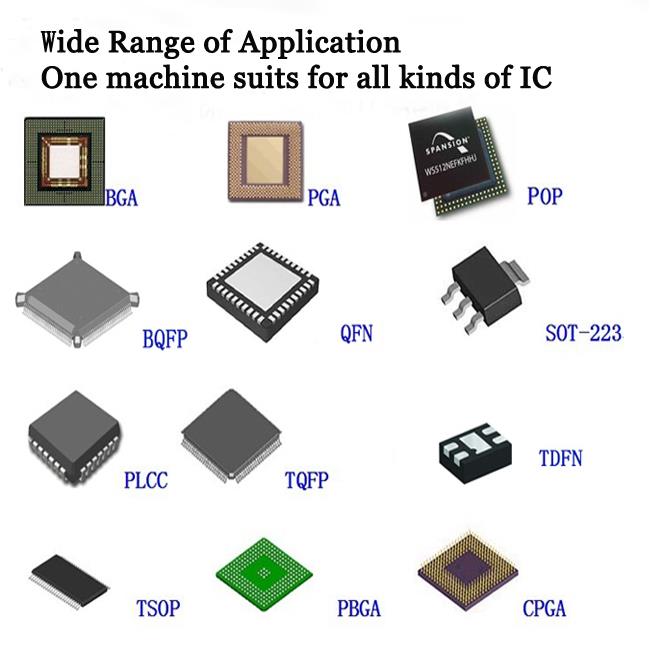

Es unterstützt die Überarbeitung verschiedener Komponenten, einschließlich BGA-, PGA-, POP-, BQFP-, QFN-, SOT-223-, PLCC-, TQFP-, TDFN-, TSOP-, PBGA-, CPGA- und LED-Chips.

Verwendung: Eine BGA-Rework-Station für BGA, PGA, POP, BQFP und QFN.

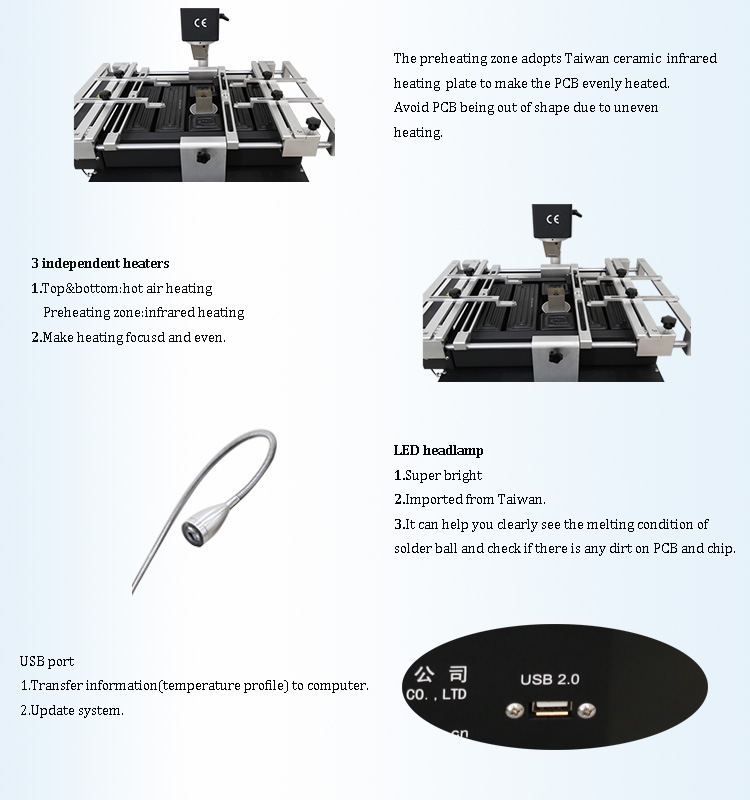

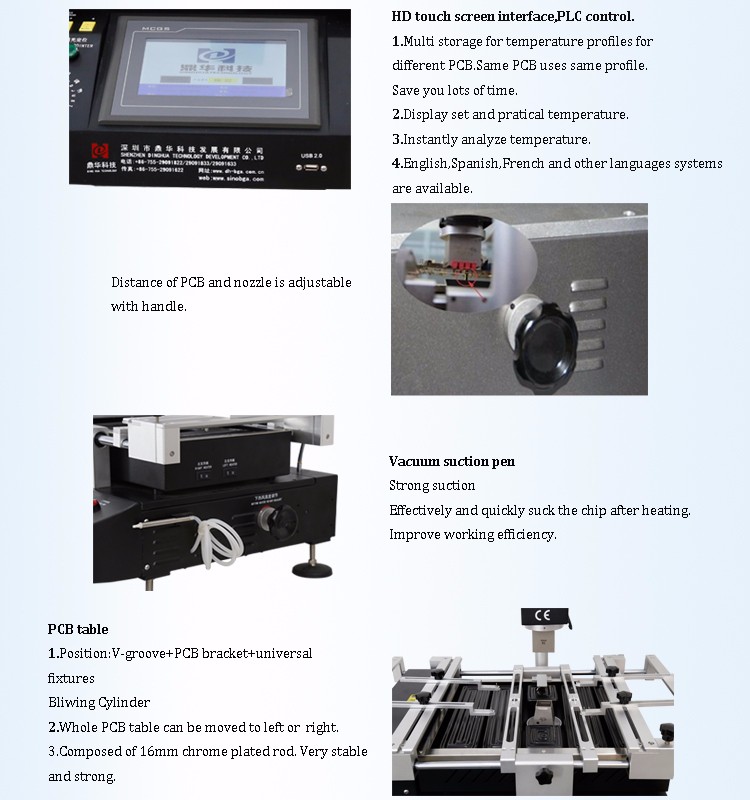

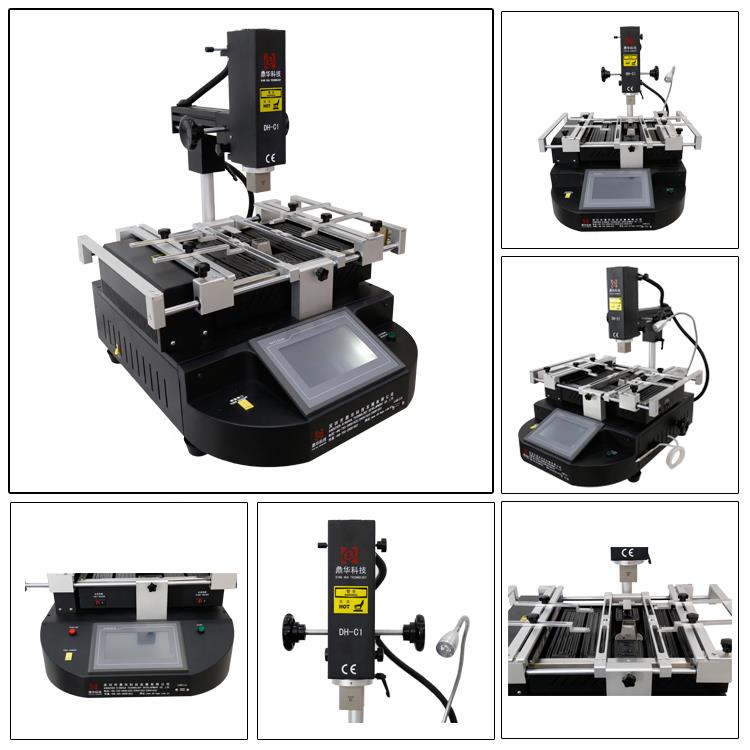

3.Details der DH-C1 BGA-Rework-Station

4. Warum Sie sich für uns entscheiden sollten

Dinghua ist ein führender Anbieter von SMT-Fabriklösungen in China und bietet professionelle Beratung und Dienstleistungen für den Bau von SMT-Fabriken mit über 13 Jahren Erfahrung.

1. Wir haben Kunden beim Bau zahlreicher neuer Fabriken auf der ganzen Welt unterstützt.
2. Für unsere Kunden haben wir mehr als 500 Experten und Techniker ausgebildet.
3. Wir sind für Sie zum zuverlässigsten chinesischen Partner geworden.

Hauptexportmärkte:

• Osteuropa
• Naher Osten/Afrika
• Nordamerika
• Westeuropa
• Asien
• Australasien
• Mittel-/Südamerika

5. Lieferdetails für die DH-C1 BGA Rework Station

• Flexible Lieferoptionen:
• TNT
• DHL
• FedEx
• UPS
• EMS
• Auf dem Seeweg

6. FAQ

F: Wie kann ich diese Maschine bei Ihnen kaufen?

A:A. Fragen Sie uns online oder per E-Mail zu diesem Produkt.
B. Verhandeln und bestätigen Sie den endgültigen Preis, den Versand, die Zahlungsmethoden und andere Bedingungen.
C. Wir senden Ihnen die Proforma-Rechnung und bestätigen Ihre Bestellung.
D. Führen Sie die Zahlung gemäß der auf der Proforma-Rechnung angegebenen Methode durch.
E. Wir bereiten Ihre Bestellung auf der Grundlage der Proforma-Rechnung vor, nachdem wir Ihre vollständige Zahlung bestätigt haben, und führen vor dem Versand eine 100-prozentige Qualitätsprüfung durch.
F. Ihre Bestellung wird per Luft- oder Seeweg versendet.

F: Dies ist das erste Mal, dass ich diese Art von Maschine verwende. Ist die Bedienung einfach?

A:Es gibt ein englisches Handbuch oder ein Anleitungsvideo, das Ihnen zeigt, wie Sie die Maschine verwenden.
Wenn Sie noch Fragen haben, kontaktieren Sie uns bitte per E-Mail, Skype, Telefon oder über unseren Online-TradeManager-Service.

7. Dienstleistungen

• Ihre Anfragen zu unseren Produkten werden innerhalb von 24 Stunden beantwortet.
• OEM und ODM sind willkommen. OEM-Branding ist verfügbar.
• Schutz Ihrer Verkaufsfläche, Ihrer Designideen und aller Ihrer privaten Daten.
• Werksbesichtigungen sind möglich.
• Schulung zur Installation und Verwendung der Maschine.
• Für die Wartung von Maschinen im Ausland stehen Ingenieure zur Verfügung.

8. Die Besonderheiten der Oberflächenmontagetechnologie

Die Surface Mount Technology (SMT) gibt es schon seit einiger Zeit und sie hat bewiesen, dass die erwarteten Vorteile tatsächlich real sind. Die Vorteile von geringerem Platzbedarf, geringeren Kosten und verbesserter Leistung (Qualität, Zuverlässigkeit und elektrische Leistung) wurden nachgewiesen und treiben weiterhin die zunehmende Implementierung von SMT voran.

Ein Aspekt von SMT, der bisher schwer zu bewältigen war, ist Reparatur, Ausbesserung und Austausch. Dies ist ein komplexer Bereich, wenn man alle Teiletypen berücksichtigt. Viele der in diesem Bulletin besprochenen Reparatur- und Ausbesserungsaspekte gelten für alle Teiletypen. Einige der komplexeren Reparaturprobleme erfordern jedoch möglicherweise eine weitere Bewertung. Nutzen Sie diese Informationen als Ausgangspunkt und nutzen Sie sie von dort aus.

Warum und wann?

Viele der Vorteile von SMT ergeben sich aus der mit dieser Technologie verfügbaren Automatisierung und Prozesssteuerung. Die engen Abstände der Teile und die unterschiedlichen Arten von Lötstellen haben uns dazu veranlasst, zu überdenken, was akzeptabel ist und was repariert werden muss. Es ist erwiesen, dass nicht reparierte Leiterplatten (PCAs) im Vergleich zu reparierten PCAs eine viel höhere Erfolgsquote bei der Endprüfung und im Einsatz haben. Ausfälle an reparierten Teilen und Lötstellen sowie Ausfälle an Teilen und Lötstellen in der Nähe der Reparaturbereiche sind häufig.

Dies unterstreicht, dass SMT nicht erfunden wurde, um Reparaturen zu erleichtern. Der hohe Automatisierungsgrad bei SMT reduziert den Reparaturbedarf und mit der richtigen Liebe zum Detail können die meisten Nacharbeiten und Reparaturen vermieden werden. Die Industrie akzeptiert mittlerweile Nacharbeiten und Reparaturen als Teil der Herstellung herkömmlicher Leiterplattenbaugruppen mit Durchgangsbohrung. Bei der neuen SMT-Technologie muss dies jedoch nicht akzeptiert werden. Es gibt Möglichkeiten, es zu minimieren.

Vor diesem Hintergrund laden wir Sie ein, über Reparatur, Ausbesserung und Austausch wie folgt nachzudenken.
