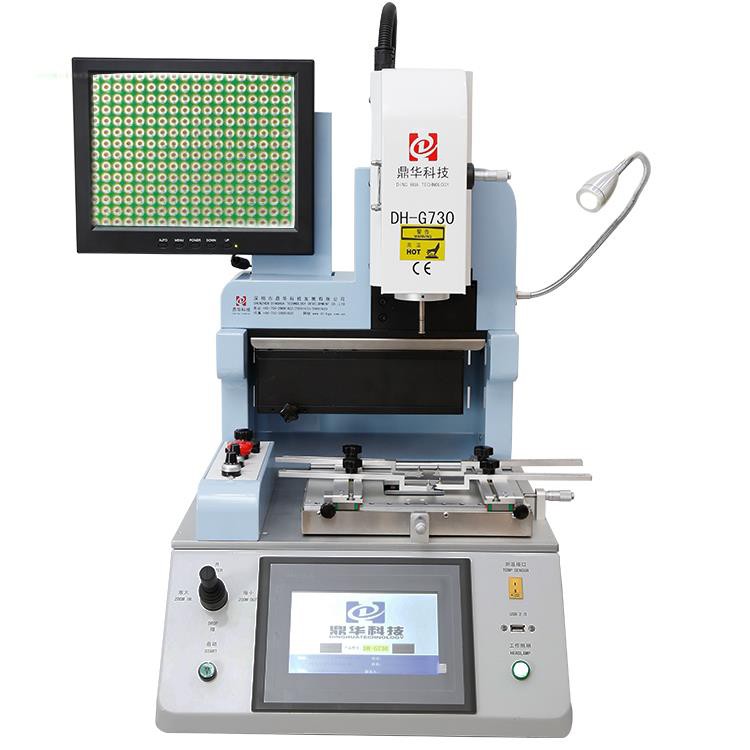

Mobile Automatische BGA -Nacharbeit Station

Mobile Automatische BGA -Nacharbeitenstation ist eine Präzisions -Nacharbeit, die zum automatischen Entfernen, Reinigen, Ausrichten und Neuaufbau von BGA -Chips (und anderen SMD -Komponenten) auf Mobiltelefon -Motherboards . iT -Kombinationen entwickelt wurde:

• Doppelheizung (oben und unten, oft mit IR -Vorheizen)
• Vision Systems (CCD + Laser) zur genauen Ausrichtung
• Temperaturregelung geschlossen
• Automatisierte Tipp- und Vakuum -Abholfunktionen

Mobilfunk Reparaturstation IC Rebelling -Maschine für iPhone entwickelt

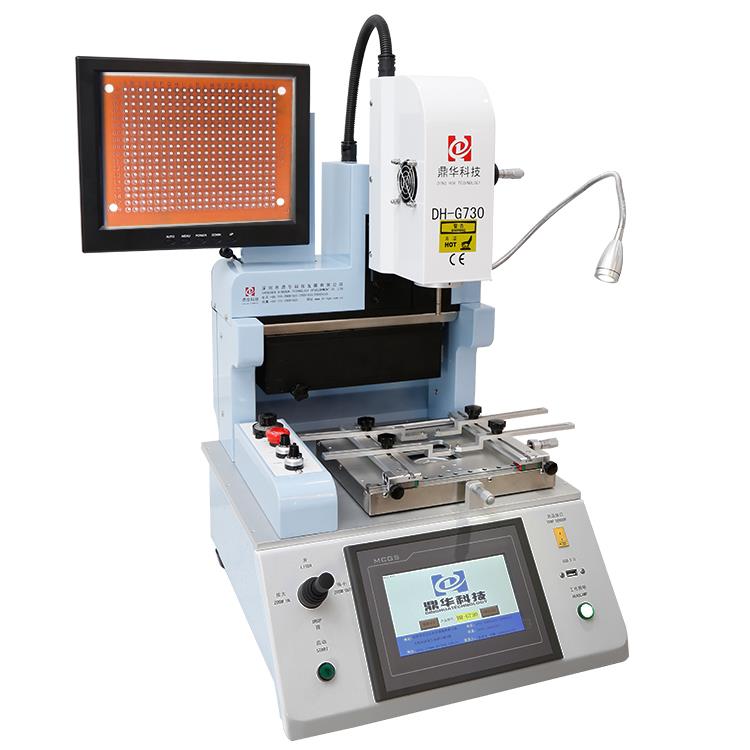

DH-G730 Maschinellige linke Seite . Die Joystick, die obere Luftstromanpassungsfunktion und der Notfallschlüssel usw. für iPhone, Samsung und Huawei usw. Reparieren .

Rechte Seite der Maschine, Power Safe Switch, funktionierendes LED -Licht . Ic Rework Station für kleine PCBA repariert .

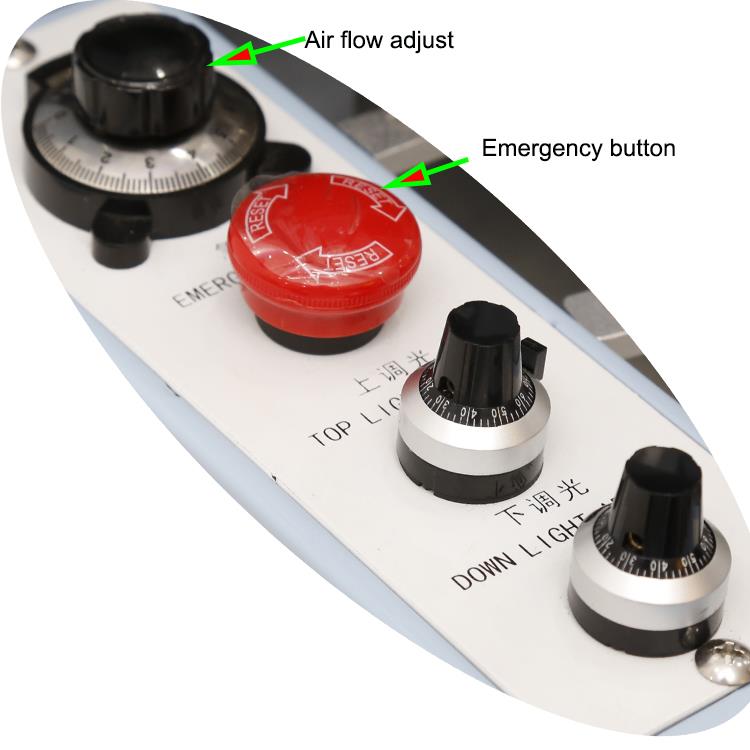

Die Top-Luftstrom-Einstellungstaste, der Notfallschlüssel und die Lichter, die sich für optisches CCD-Objektiv einstellen, das für die Reparatur von IC-Chips auf dem iPhone . verwendet wird

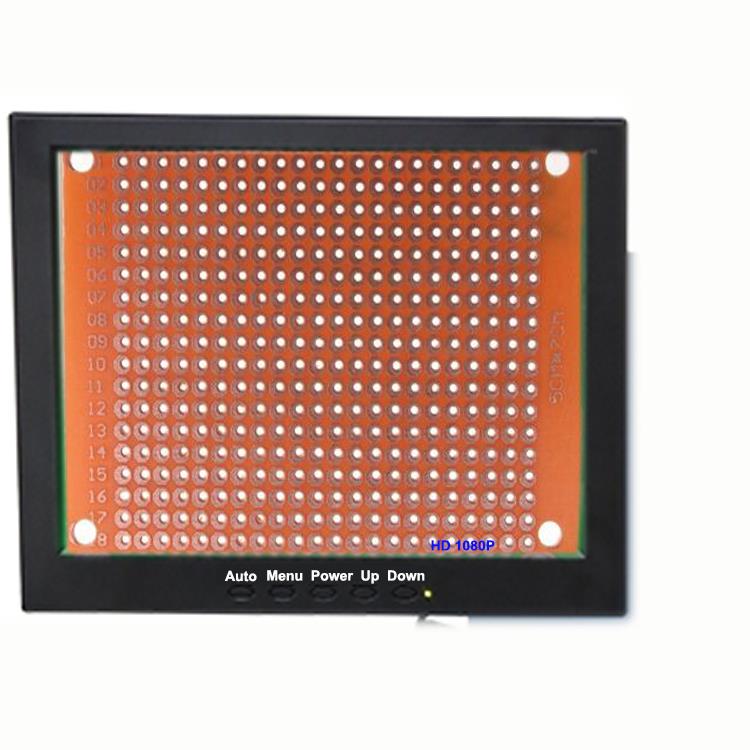

HD -Anzeigebildschirm, 1080p 15 Zoll, bis zu 200 Mal ein/out ein/out, wodurch alle Punkte deutlich gesehen werden .

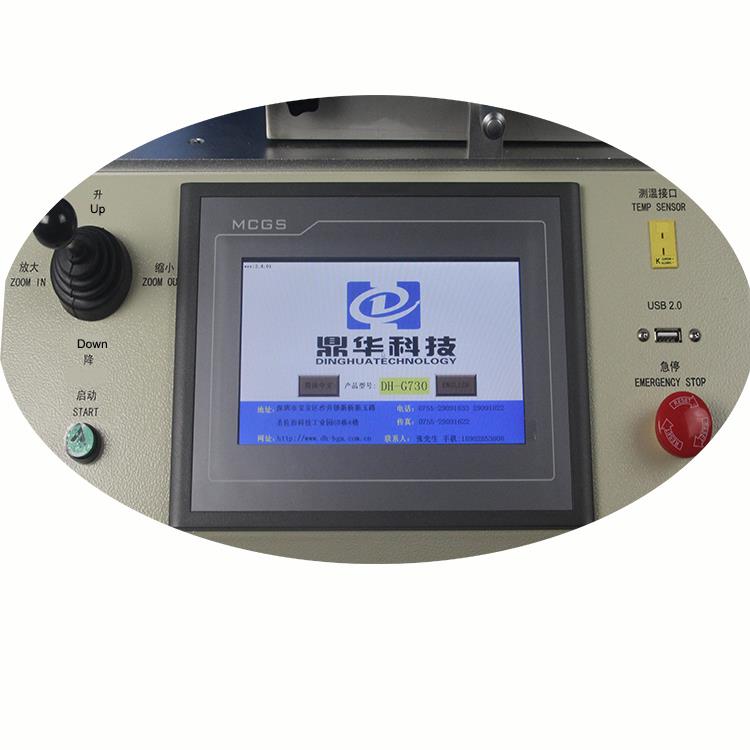

Einfache und bequeme Betriebsoberfläche, wenn man sich manuell mit den Joysticks handelt, um alle Parameter festzulegen, klicken Sie einfach auf "Start", um alle Arbeiten zu starten .

Merkmale:

1.Eingebettete industrielle PC, digitale Systemeinstellungen, zwei unabhängige Heizzonen, Panasonic CCD -Kamerasystem, HD -Touchscreen -Konversationsschnittstelle, SPS -Steuerung, multifunktionale integrierte Steuerung, ergonomisches Design, Faltungsoptische Objektiv, optionale Nummerierung, Speicherung und ausgewählte Temperaturprofile .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}})

2.Zwei Betriebsmodi im System: Auto/Handbuch .

• Auto -Modus:Automatisch Löther/DeSolders BGA mit einer Taste .
• Manueller Modus:Verlegt den oberen Kopf nach oben/nach unten zu Loder/DeSolder BGA unter Verwendung von Joysticks .

Beide Modi werden mit optischer Ausrichtung und Laserpositionierung kombiniert, um den Prozess zu vervollständigen. . In der Zwischenzeit macht es das integrierte Vakuum bequem, den BGA-Chip . aufzunehmen

3.Mehrere Funktionen: "schnelle Positionierung", "Temperaturhalte", "Drucksensor", "Instanttemperaturanalyse", "Sprachwarnung vor dem Erwärmen endet", "HD visuelle optische Ausrichtung", "hohe Präzisionstemperaturkontrolle, hohe Reparaturrate, hohe Stabilität" usw. .

4.Hochvorbereitete K-Typ-Thermoelement-Steuerung und PID-automatische Temperaturkompensationssystem ., ausgestattet mit SPS, Temperaturmodulen und einer intelligenten Kontrolleinheit, stellt dies sicher, dass die Temperaturabweichung innerhalb von ± 1 Grad . zusätzlich die externe Temperaturmessanschlüsse für die Temperaturdetektion und eine reale Kurveanalyse {.}}}}}} -Konanerkennung ermöglicht.

5.Movable Universal Fixture verhindert PCB -Schäden an peripheren Komponenten, die für die Reparatur aller Arten von PCBs . geeignet sind

6.Hochleistungs-LED-Beleuchtung sorgt für eine angemessene funktionierende Helligkeit . magnetische Düsen in verschiedenen Größen, die aus Titanlegierung bestehen, sind leicht zu ersetzen und zu installieren, und widerstehen Sie Deformation und Rost .}

7.6–8 temperature segments can be set for top and bottom heating (up to 16 segments total). Supports storage of 50,000 temperature curves, which can be numbered, modified, and applied at any time for different BGAs. Curve analysis, setting, and adjustment are also available via the touchscreen.

8.Die Sprachwarnung 5–10 Sekunden vor dem Erwärmen erinnert den Bediener daran, den BGA -Chip in der Zeit . nach dem Erhitzen abzuholen<45℃), the cooling system stops automatically to prevent heater aging.

CE zertifiziert . Doppelschutz: Überhitzungsschutz + Notstoppfunktion .
