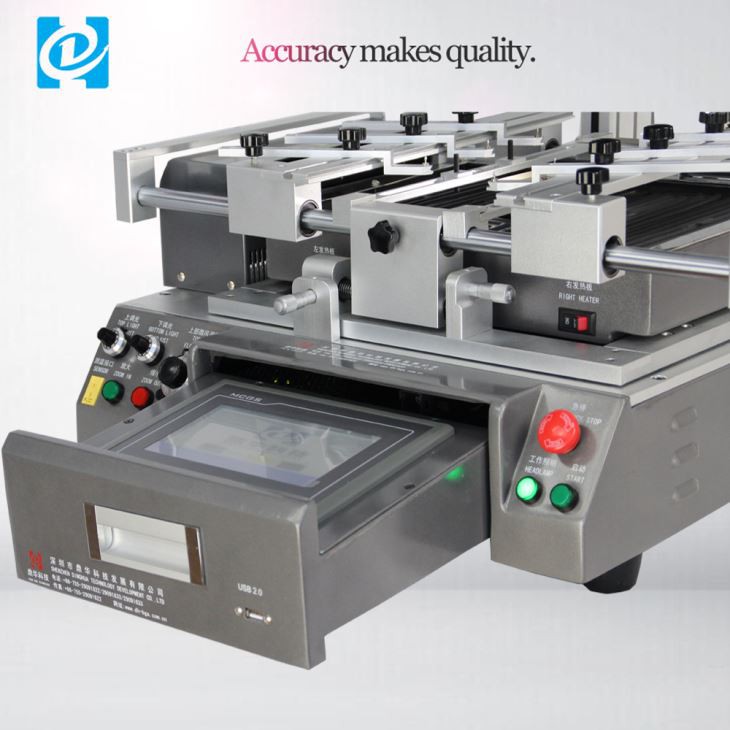

Manuelle optische BGA-Rework-Station
Optische BGA-Nacharbeitsstation
1.CCD-Kamerasystem
2. optische Ausrichtung
3.PID-Steuerung
4. Laserpositionierung
5. Tragbarer HD-Touchscreen im Schubladenstil
Beschreibung
Optische BGA-Rework-Station für die Motherboard-Reparatur
Produktparameter | |
Produktname | Löt- und Entlötmaschine |
Totale Kraft | 5300W |
Oberhitze | 1200w |
Unterhitze | Boden-Heißluftheizung 1200 W, IR-Vorheizung 2700 W |
Leistung | 220V 50HZ/60HZ |
Positionierung | V-Nut, Leiterplatten können in der X- und Y-Achse verstellt und ausgestattet werden universelle Halterung |
Temperaturkontrolle | K-Typ, geschlossener Regelkreis |
PCB-Größe | Maximal 400 x 380 mm, minimal 22 x 22 mm |
Chipgröße | 2x2-50x50mm |
Mindestspanabstand | 0.15mm |
Externer Temperatursensor | 1 (optional) |
N.W. | ca. 60kg |
Passende Mainboards | Mobiltelefon, Laptop, Desktop, Spielekonsole, XBOX360, PS3 |
2. Die Hauptmerkmale und Vorteile der DH-G600 BGA-Rework-Station
Hauptmerkmale der DH-G600 BGA-Rework-Station:
1, obere und untere Temperaturzone können auf 8 Temperaturregelung eingestellt werden, erweiterbar auf 16 Segmente,
kann 100 000 Gruppentemperaturkurven jederzeit entsprechend unterschiedlicher BGA-Nummerierung, Speicherung und Aufruf speichern!
Kurvenanalyse, Einstellung und Korrektur können auch am Touchscreen durchgeführt werden
2. Hochleistungs-Querstromventilatoren können verwendet werden, um die Leiterplatte schnell abzukühlen und eine Verformung der Leiterplatte zu verhindern.
Gleichzeitig können eine eingebaute Vakuumpumpe und ein externer Vakuum-Saugstift verwendet werden, um eine schnelle und einfache Reinigung zu ermöglichen
Betrieb. Nehmen Sie den BGA-Chip.
3. Konfigurieren Sie die Sprachsteuerungsfunktion „Frühwarnung“ im Abbau, 5-10 Sekunden vor Abschluss des Abbaus
Sprachwarnung beim Schweißen, um den Bediener darauf hinzuweisen, entsprechende Vorbereitungen zu treffen. Nachdem die Heißluft aufgehört hat, aufzuheizen und
Bei ausgeschaltetem Gerät startet das Kühlsystem und die Kühlung wird automatisch gestoppt, wenn die Temperatur auf Raumtemperatur sinkt
(unter 45 Grad). Achten Sie darauf, dass die Maschine nach dem Aufheizen nicht altert!
4. CE-Zertifizierung, mit Not-Aus-Schalter und automatischer Abschaltung bei Notfällen
5. Mit einer USB-Schnittstelle kann die aktuelle Kurve einfach auf der RET-Festplatte gespeichert und zur Steuerung auch an die Maus angeschlossen werden
den Touchscreen
3. Detaillierte Bilder der G600 BGA REWORK STATION

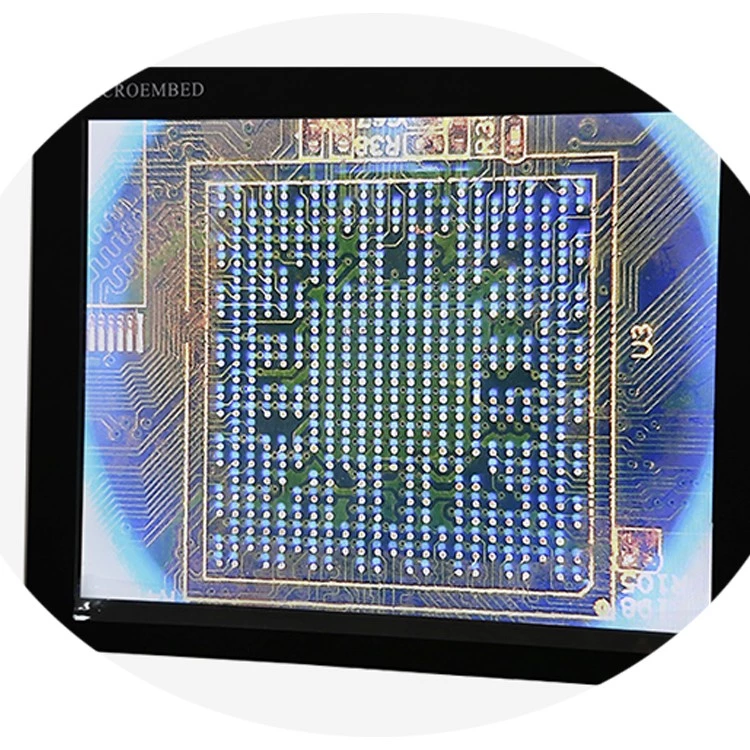

Optisches HD-CCD-Linsenausrichtungssystem
Die Kamera wird aus Panasonic, Japan, importiert, um eine Austauschgenauigkeit von ±0,01 mm zu gewährleisten
HD-Monitorbildschirm zur Überlappung, um sicherzustellen, dass der Chip in der richtigen Position platziert wird.
PCB-Positionierung
Leiterplatten mit V-Nut sind in der X- und Y-Achse verstellbar und mit einer Universalhalterung ausgestattet
5. Warum sollten Sie sich für die BGA-Reworkstation DH-G600 entscheiden?
Die fortschrittlichen Rework-Systeme von Dinghua auf Basis der IR- und Heißlufttechnologie zielen auf die professionelle Nachbearbeitung von Elektronik ab
Komponenten und Module, sodass der gesamte Reparaturzyklus auf derselben Maschine durchgeführt werden kann.
Unsere Rework-Systeme unterstützen die gesamte Palette kompatibler SMD-Komponenten – von sehr kleinen ICs bis hin zu riesigen
BGAs – jede Herausforderung kann mit höchster Präzision und Kontrolle der Prozessparameter bewältigt werden.
6. Verpackung, Lieferung und Service der G600 BGA REWORK STATION
Schnellstraße: DHL, TNT und FedEx usw.
Und Luftschifffahrt, Seetransport und Eisenbahnschifffahrt und so weiter.
7. FAQ zur G600 BGA REWORK STATION
F: Wie wäre es mit dem Paket? Ist es während der Lieferung sicher?
A: Alle BGA-Rework-Maschinen sind gut in stabilen Standard-Holzkartons mit Schaumstoff im Inneren verpackt.
F: Wie bedienen wir unsere Maschinen?
A: Wir bieten unseren Kunden entsprechend Benutzerhandbuch- und Betriebsvideos an, wenn der Kunde zu unserem Unternehmen kommt.
Wir könnten es Schritt für Schritt zeigen, es dauert etwa 2-3 Stunden, bis ein neuer Benutzer diese Fähigkeiten beherrscht.
F: Wie führe ich die Zahlung durch? Welcher Weg ist besser?
A: Banküberweisungen, Western Union, Moneygram, Paypal usw. werden akzeptiert, aber Banküberweisungen und Zahlungen erfolgen an Alibaba
Handelssicherung wird bevorzugt.
