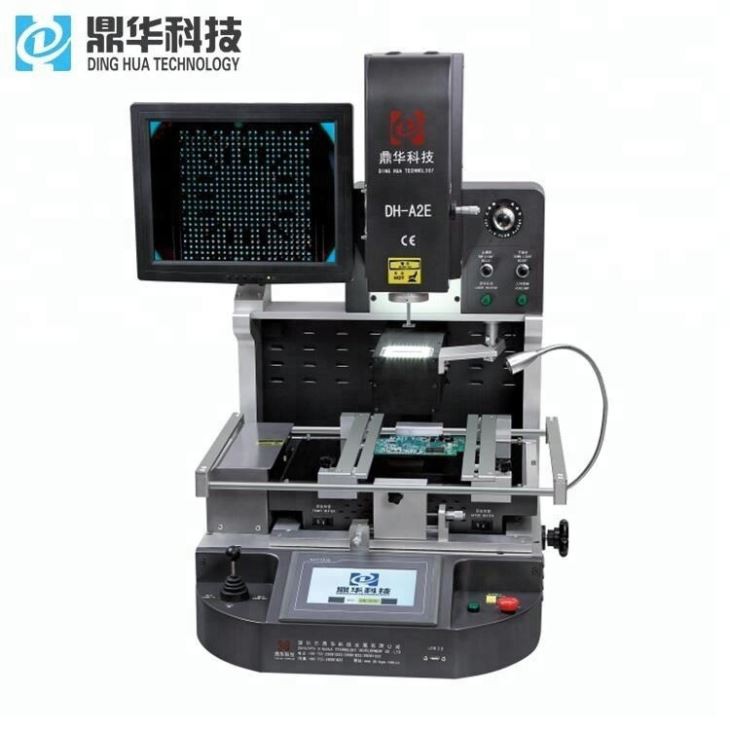

Optische TV-Satelliten-BGA-Rework-Station

1. Produkteinführung

• Ultrapräzise Standorterkennung
• Überragende Ausrichtungsgeschwindigkeit und Flexibilität
• Präzise Bildgebung des Zielorts
• Maximale Empfindlichkeit für die Platzierung empfindlicher Teile
• Pixel-Färbung der Pads für den ultimativen Kontrast
• Optischer Zoom und Autofokus für hervorragende Bildqualität
• Vergrößerte Abbildung von Kleinstteilen
• Preisgekrönter Service und Support!

• Hochgeschwindigkeits-Force-Feedback bietet maximale Empfindlichkeit für die empfindliche Platzierung von Komponenten.

• Dual-Color-Kameraschnittstelle bietet einzigartige Verarbeitungsoptionen

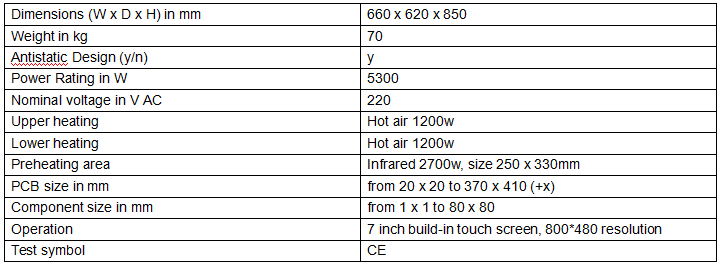

2. Produktspezifikationen

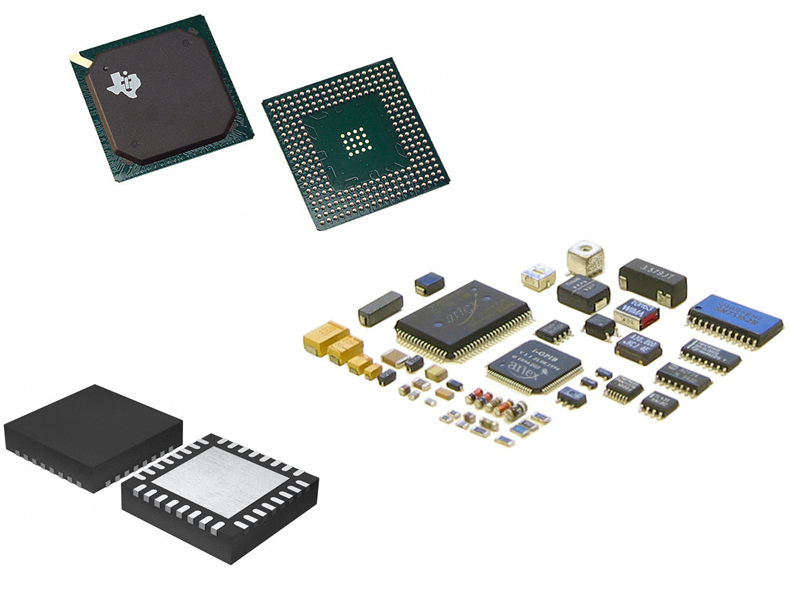

3. Produktanwendungen

Die Dinghua BGA-Rework-Stationen verfügen über die neuesten Bildverarbeitungs- und thermischen Prozesskontrolltechnologien.

Leiterplatten und Substrate bestehend aus Komponenten wie BGAs, CSPs, QFNs, Flip Chips,

PoP, Wafer Level Dies und viele andere SMDs werden mit gleichbleibend hohen Qualitätsergebnissen verarbeitet. Präzise

Mechanik und fortschrittliche Software vereinfachen die Komponentenplatzierung, das Löten und/oder die Nachbearbeitung. Operator

Der Aufwand ist sehr begrenzt, wodurch diese Systeme einfach einzurichten und zu verwenden sind. Erhältlich als Tischgerät und Standgerät

Konfigurationen sind diese Maschinen ideal für Prototypen-Forschung und -Entwicklung, NPI, Engineering, Fehleranalyselabore sowie

OEM-/CEM-Produktionsumgebungen. Automatisierung, Leistungsfähigkeit der Maschinen und Benutzerfreundlichkeit sind für beide entscheidend

Prototypen- und Serienanwendungen, die Konsistenz und Qualität erfordern.

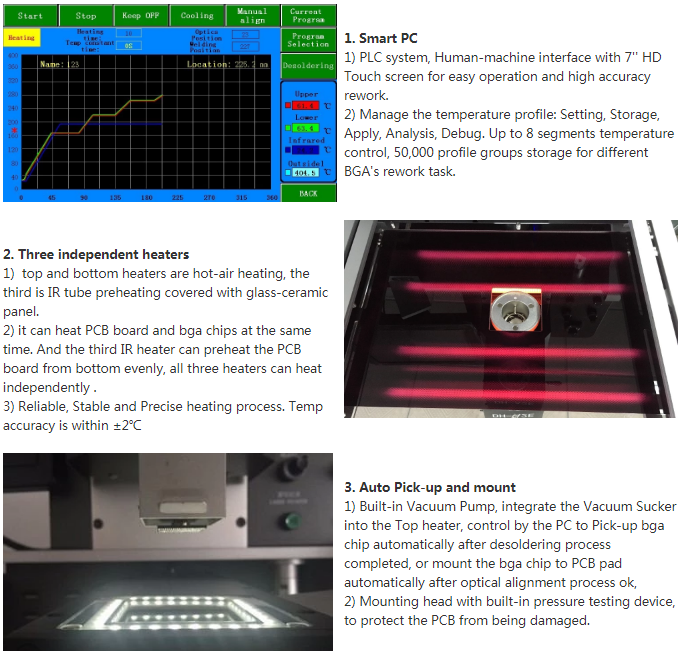

4. Produktdetails

5. Produktqualifikationen

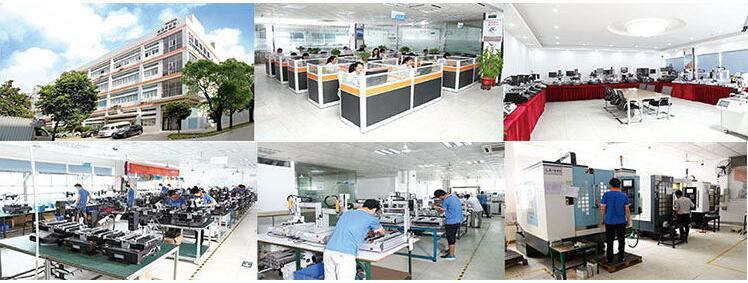

6. Unsere Dienstleistungen

Preisgekrönte und patentierte Rework-Systeme

Heute beschäftigen wir mehr als 50 erfahrene Ingenieure und Techniker, die an neuen Innovationen und Verbesserungen arbeiten

Jeden Tag sind insgesamt 10 % unserer Mitarbeiter im Bereich Forschung & Entwicklung tätig. Der Dinghua-Konzern ist es bereits

ist in vielen seiner Geschäftsfelder Technologie- bzw. Weltmarktführer. Zahlreiche Patente und Auszeichnungen beweisen unsere

ständiges Streben nach Innovation. In einem stetigen Veränderungsprozess passen wir unsere Produkte an die sich schnell ändernden Anforderungen an

Anforderungen des Marktes zu berücksichtigen und gleichzeitig eine nachhaltige Technologie- und Innovations-Roadmap zu entwickeln.

7. FAQ

Das solide Design ermöglicht eine äußerst präzise Platzierung mit einer Genauigkeit von 0.0002" oder 5 Mikrometern. Eine neu implementierte softwaregesteuerte Kraftmessung

Das System ermöglicht die Handhabung selbst der kleinsten und zerbrechlichsten Geräte sowie komplexer Pakete wie gestapelte Chips oder Pakete.

On-Package (PoP). Split Vision Optics ermöglicht die gleichzeitige Überlagerung der Oberseite der Leiterplatte/des Substrats und der Unterseite des Bauteils

und richten Sie beide Bilder aus. Split Imaging ist eine Funktion, die eine diagonale Eckansicht für die Ausrichtung größerer Pakete bei hoher Vergrößerung erstellt.

Hochwertige Komponenten innerhalb des Optiksystems sorgen für eine klare und verzerrungsfreie Abbildung. Präzise Regelung des Reflow-Prozesses im geschlossenen Regelkreis ermöglicht

Nachahmung des ursprünglichen Produktionsprofils. Die Software enthält eine Datenbank mit vordefinierten Profilen, die der Benutzer je nach Paket auswählt

und PCB wird überarbeitet. Eine Funktion zur automatischen Profilgenerierung ermöglicht es dem Benutzer, in einem einzigen Durchgang ein optimales Profil zu entwickeln, das gespeichert werden kann

für die zukünftige Bearbeitung. Profile können leicht geändert, optimiert und für die zukünftige Verwendung gespeichert werden. Die Einstellungen können im laufenden Betrieb angepasst werden

läuft. Die Software steuert den Reflow über eine Zwangsluft-Oberheizung, eine Zwangsluft-Unterheizung und einen großflächigen Quarz-IR-Vorwärmer. Luftstrom an der oberen Heizung

wird von der Software überwacht und sorgt für eine hervorragende Temperaturgleichmäßigkeit. Dies garantiert eine sehr sanfte Strömung, die selbst die Kleinsten nicht stören kann

angrenzende Komponenten wie 01005 Passive. Die kontrollierte Kühlung des Teils und der Leiterplatte wird durch einen direkten Luftstrom an der oberen Düse und einen Luftstrom an der erreicht

Lokalisierte Bodenheizung und automatischer, leistungsstarker Querluftstrom-Kühlventilator an der Seite.
