Optische Playstation BGA Rework Station

Optische PlayStation-BGA-Rework-Station

1. Schnellvorschau:

Die optische PlayStation-BGA-Rework-Station DH-G600 ist einfach zu bedienen und verfügt über eine optische HD-Ausrichtung

System, um die Genauigkeit der Montage von BGA und Komponenten sicherzustellen und dem Bediener zu helfen, die Verwendung darin zu erlernen

ein paar Minuten.

Wenn Sie nach einer BGA-Rework-Station für die Reparatur von Mobiltelefonen suchen, herzlichen Glückwunsch! Sie haben die Originalfabrik gefunden. Dinghua,

Vielleicht die beste Marke für BGA-Rework-Stationen weltweit.

3. Die Hauptmerkmale der DH-G600 BGA-Rework-Station

01, „Eingebetteter Industriecomputer, hochauflösende Touchscreen-Mensch-Maschine-Schnittstelle, digitale Systemeinstellungen, intelligente Man-

Maschinendialog, SPS-Steuerung, selbstgewählte Speicherung, Aufruf der Temperaturkurve, mit „Temperaturerhaltung*.“ Sofort

„Kurvenanalyse“, „Willkommen zur Erinnerung, wenn der Abbruch erfolgt“, Funktion, Echtzeit-Anzeigeeinstellungen und gemessene Temperatur

Kurve, und die Kurve kann analysiert und korrigiert werden.

02, Hochpräzise K-Typ-Thermoelement-Regelung und automatisches PID-Temperaturkompensationssystem, kombiniert

Halten Sie mit der SPS-Bedieneinheit und dem Temperaturmodul eine genaue Temperaturregelung und halten Sie die Temperaturabweichung bei ± 2

Grad während extern

03, unter Verwendung eines hochpräzisen digitalen Videopaar-Bit-Systems, HD-CCD-Bildgebung, Koordinatenpositionierung, intelligente Heizungstemperaturregelung:

Zur Herstellung von x werden Linearschlitten verwendet. Die drei Y- und Z-Achsen können zur Feinabstimmung oder schnellen Positionierung verwendet werden, praktisch, Holley 1-Voll-CE-Platine

Layout und Positionierung von Leiterplatten unterschiedlicher Größe.

DH-G600 BGA Rework Station Echte Reparaturleistung:

Das folgende Bild zeigt die tatsächliche Erfolgsquote basierend auf 20 Stück jeder der vier IC-Arten. Die Erfolgsquote einmaliger Nacharbeiten

von BGA erreicht

 100%.

4. Detaillierte Bilder der G600 BGA REWORK STATION

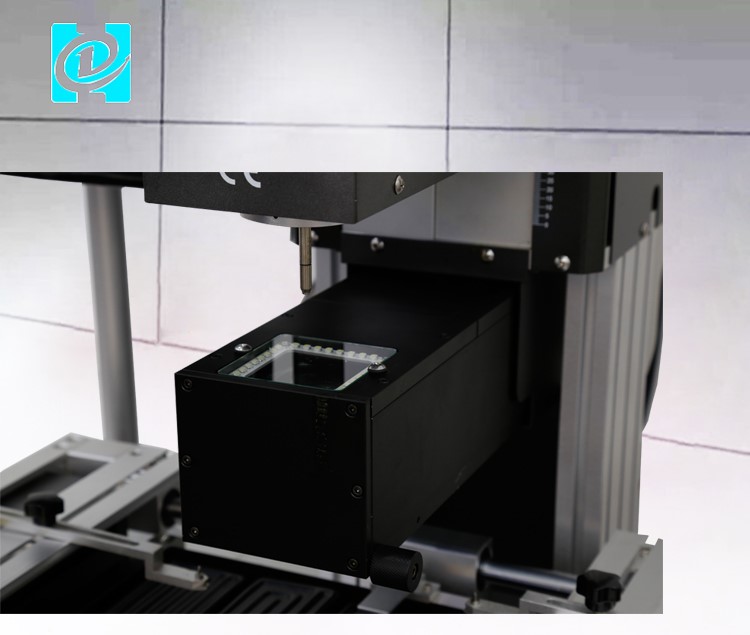

Optisches HD-CCD-Linsenausrichtungssystem

Die Kamera wird aus Panasonic, Japan, importiert, um eine Austauschgenauigkeit von ±0,01 mm zu gewährleisten

Montagekopf mit eingebauter Druckprüfvorrichtung, um die Leiterplatte vor Beschädigungen zu schützen.

Das eingebaute Vakuum im Montagekopf nimmt den BGA-Chip nach Abschluss des Entlötens automatisch auf

Mit oberer Luftstromeinstellung, um zu verhindern, dass winzige BGA weggeblasen werden.

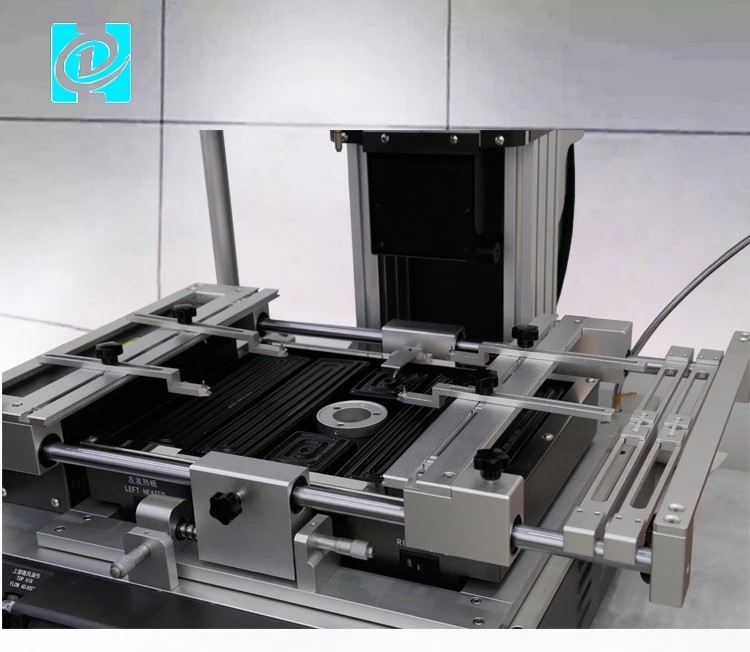

Leiterplattenpositionierung: V-Nut, Leiterplatten können in der X- und Y-Achse angepasst werden und sind mit einer Universalhalterung ausgestattet

5. Vorteile

Acht Gründe, warum Kunden sich für unser Unternehmen entscheiden:

1. Unser Unternehmen wurde 2011 gegründet und ist auf BGA-Rework-Stationen und Automatisierungslösungen spezialisiert.

2. Unsere Produkte der Marke „DINGHUA“ verkaufen sich sowohl im In- als auch im Ausland gut.

3. Wir bieten unseren Kunden einen aufrichtigen, herzlichen Service sowie eine effiziente und professionelle Beratung

4. Unser Unternehmen ist ein zuverlässiges „One-Stop“-Einkaufsfenster.

5. Wir halten uns an das „LONGLIFE“-Qualitätskonzept, sodass Sie sich nach dem Verkauf keine Sorgen machen müssen.

6. Direkte Lieferung ab Werk zu besseren Preisen.

7. Dinghua bestand aus dem leitenden Verkaufsteam und einem wissenschaftlichen Managementsystem.

8. Wir haben die wertvolle Kultur von „Integrität, Erkundung, Austausch und gegenseitigem Nutzen“.

6. Verpackung, Lieferung und Service der G600 BGA REWORK STATION

Lieferbedingungen: Normalerweise dauert es etwa 3 Werktage in die USA und 4 Tage in europäische Länder und mehr

3 Tage für langsame Expressfahrten. Wir können entsprechend Ihrer Anfrage versenden und dabei helfen, den kostengünstigsten und schnellsten Weg zu finden.

Sobald die Lieferung erfolgt ist, senden wir Ihnen umgehend Ihre Sendungsverfolgungsnummer zu.

7. FAQ zur G600 BGA REWORK STATION

F: Wie können Sie uns kontaktieren, um Ihre Fragen zu lösen?

A: Wenn Sie Fragen haben, hinterlassen Sie uns bitte „Anfrage“ und klicken Sie auf „Jetzt chatten“, um weitere Details zu erfahren (Preis, Rabatt und Gratisgeschenke).

Ich werde Ihnen beim ersten Mal antworten.

Wenn Sie mehr über unsere Maschine erfahren möchten, kontaktieren Sie uns bitte. Wir sind immer ONLINE, um Ihre Anfrage zu bearbeiten.

Mob/WhatsApp/Wechat: +86 13652339539"

F: Wie benutzt man es?

A: 1. Machen Sie sich keine Sorgen. Wir stellen Ihnen eine englische Bedienungsanleitung und ein Demo-Video zur Verfügung, um zu sehen, wie Sie es verwenden.

2. Informationen zur Temperatureinstellung finden Sie im Handbuch zur Einstellung der Temperaturparameter hier und unter

Sehen Sie, wie Sie die Temperatur einstellen

F: Akzeptieren Sie OEM-Bestellungen?

A: Ja, OEM und ODM sind akzeptabel.

8. Dienstleistungen

* Ihre Anfragen zu unseren Produkten werden innerhalb von 24 Stunden beantwortet.

* OEM&ODM sind willkommen, OEM-Marke ist verfügbar.

* Schutz Ihrer Verkaufsfläche, Ideen für Ihr Design und aller Ihrer privaten Daten.

* Sehen Sie sich unsere Fabrik an.

* Schulung zur Installation der Maschine und Schulung zur Verwendung der Maschine.

* Ingenieure stehen für die Wartung von Maschinen im Ausland zur Verfügung.

9. Verwandtes Wissen

Reflowing und Reballing

Röntgenbild guter Lötstellen.

Gute Lötverbindungen zwischen BGA und PCB

Ball Grid Arrays (BGA) und Chip Scale Packages (CSA) stellen besondere Schwierigkeiten beim Testen und Nacharbeiten dar, da sie viele kleine, eng anliegende Gehäuse haben

auf der Unterseite befinden sich beabstandete Pads, die mit passenden Pads auf der Leiterplatte verbunden sind. Anschlussstifte sind von oben nicht zugänglich

Tests durchgeführt und können nicht entlötet werden, ohne das gesamte Gerät auf den Schmelzpunkt des Lots zu erhitzen.

Nach der Herstellung des BGA-Gehäuses werden winzige Lötkügelchen auf die Pads an der Unterseite geklebt; Bei der Montage wird das Paket geballt

auf die Platine gelegt und erhitzt, um das Lot zu schmelzen und, wenn alles gut geht, jedes Pad auf dem Gerät mit seinem Gegenstück auf der Platine zu verbinden, ohne dass irgendetwas passiert

Fremdlotbrücken zwischen benachbarten Pads. Bei der Montage entstandene fehlerhafte Verbindungen können erkannt und die Montage nachbearbeitet werden

(oder verschrottet). Unvollkommene Verbindungen von Geräten, die selbst nicht fehlerhaft sind, die eine Zeit lang funktionieren und dann ausfallen, oft ausgelöst durch thermische Störungen

Ausdehnung und Kontraktion bei Betriebstemperatur sind keine Seltenheit.
