Touchscreen-Smartphone-BGA-Rework-Station 1. Produktbeschreibung der Touchscreen-Smartphone-BGA-Rework-Station DH-B2 Vier externe Temperatursensoren erfassen gleichzeitig die gesamte BGA-Temperatur. Die Dinghua BGA-Rework-Station DH-B2 ermöglicht Temperaturüberwachung und genaue Analyse von...
Beschreibung
Touchscreen-Smartphone-BGA-Rework-Station

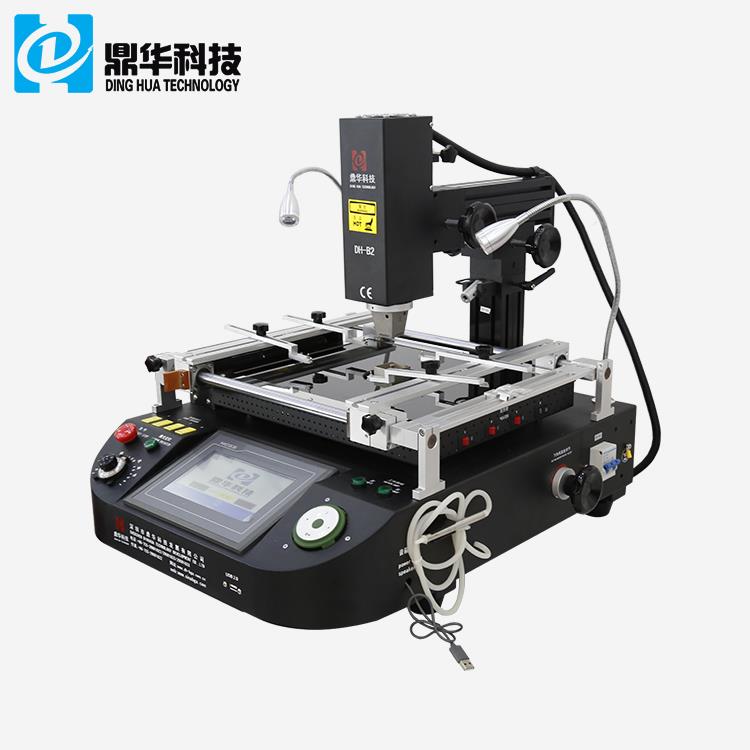

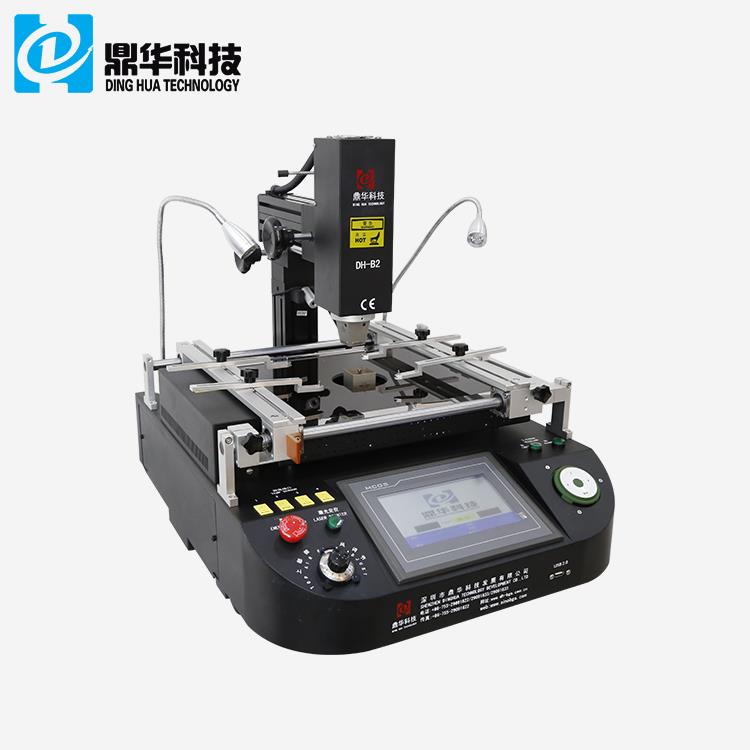

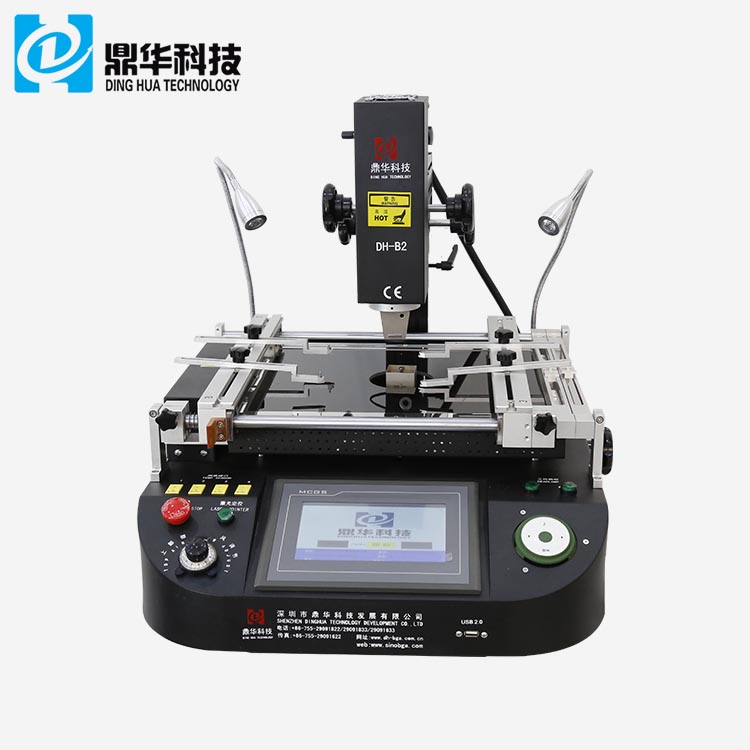

1. Produktbeschreibung der Touchscreen-Smartphone-BGA-Reworkstation DH-B2
Vier externe Temperatursensoren erfassen gleichzeitig die Gesamttemperatur des BGA, Dinghua BGA Rework
Die Station DH-B2 ermöglicht die Temperaturüberwachung und die genaue Analyse des Echtzeit-Temperaturprofils.
2. Produktspezifikation der Touchscreen-Smartphone-BGA-Reworkstation DH-B2
DH-B2-Spezifikationen | |
Totale Kraft | 4800W |
Oberheizung | 800W |
Unterhitze | 2. 1200 W, 3. IR-Diodenröhrenheizung 2700 W |
Leistung | AC220V±10％ 50Hz |
Bluetooth-Musik | Mit Bluetooth-Musikfunktion, verbunden mit Mobiltelefon oder Speicherkarte, um Musik zu hören, Spaß an der Arbeit, Spaß an der Musik. |
Beleuchtung | Taiwan-LED-Arbeitslicht, beliebiger Winkel einstellbar. |
Betriebsmodus | HD-Touchscreen, intelligente Konversationsschnittstelle, digitale Systemeinstellung |
Lagerung | 50000 Gruppen |
Bewegung der oberen Heizung | Rechts/links, vorwärts/rückwärts, frei drehen. |
Positionierung | Intelligente Positionierung, Leiterplatte kann mit „5-Punkte-Unterstützung“ + in X- und Y-Richtung angepasst werden V-Nut-Leiterplattenhalterung + Universalbefestigungen. |
Temperaturkontrolle | K-Sensor, Regelkreis schließen |
Temperaturgenauigkeit | ±2 Grad |
PCB-Größe | Max. 500×400 mm Min. 20×20 mm |
BGA-Chip | 2x2 mm - 80x80 mm |
Mindestspanabstand | 0.15mm |
Externer Temperatursensor | 4Stk |
Maße | 650*700*650mm |
Nettogewicht | 48 kg |

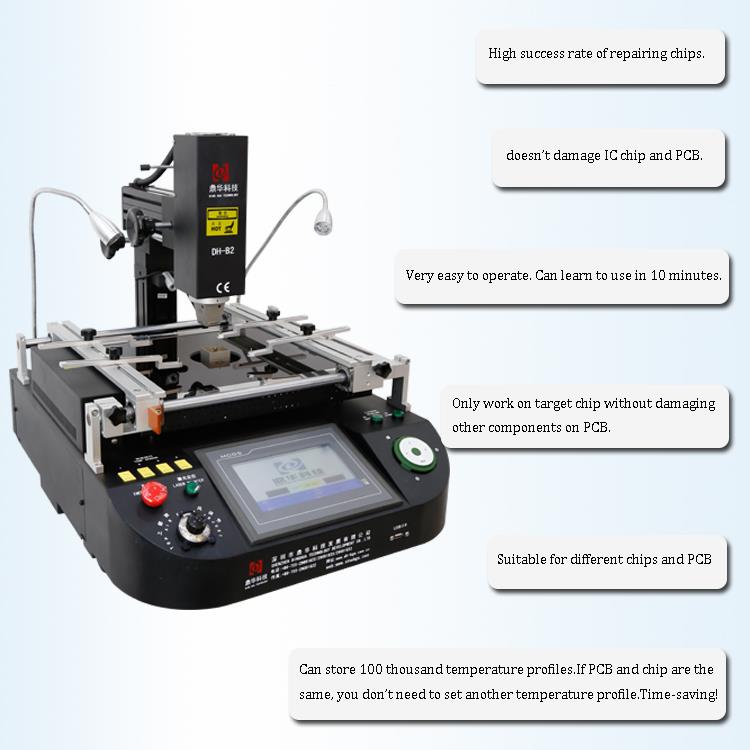

3. Produktvorteile der Touchscreen-Smartphone-BGA-Reworkstation DH-B2

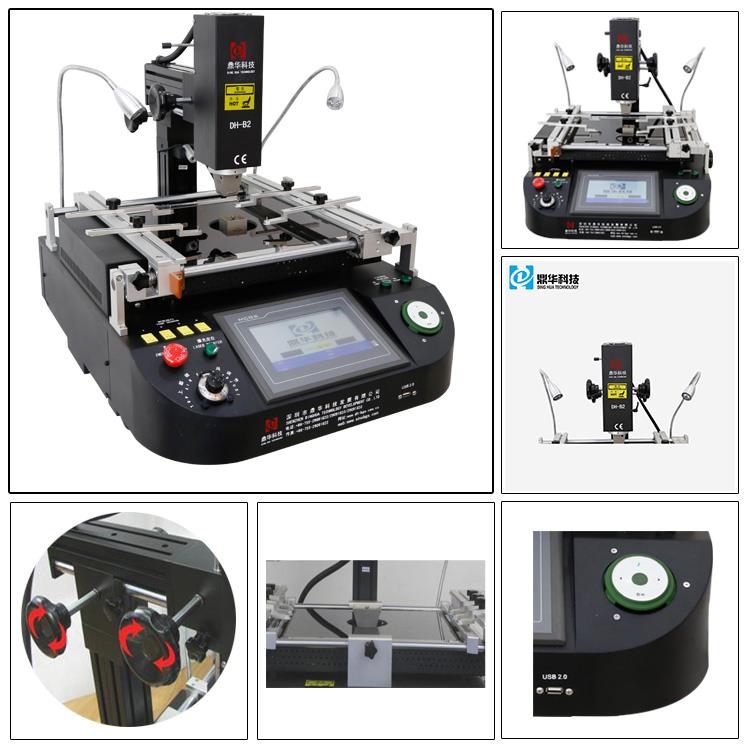

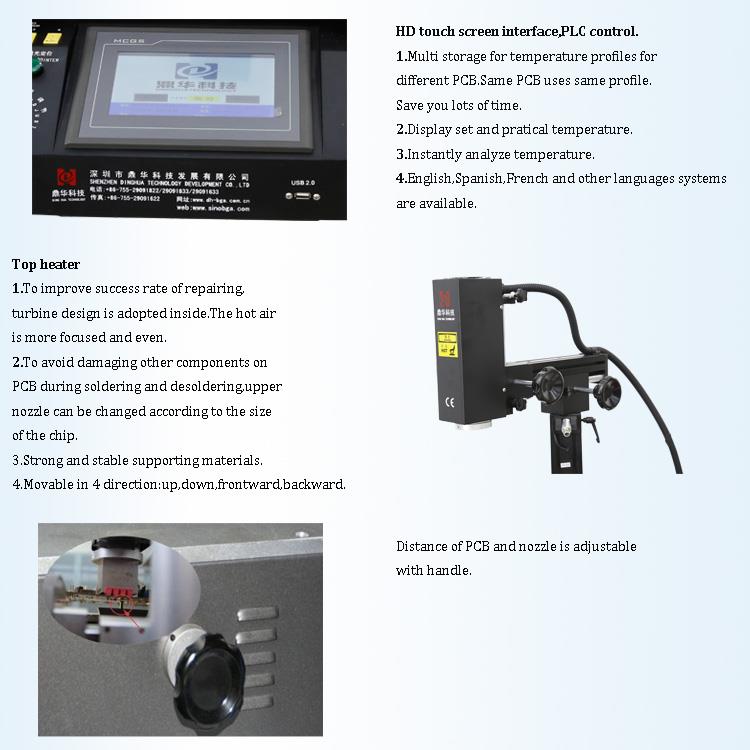

4. Produktdetails zur Touchscreen-Smartphone-BGA-Reworkstation DH-B2

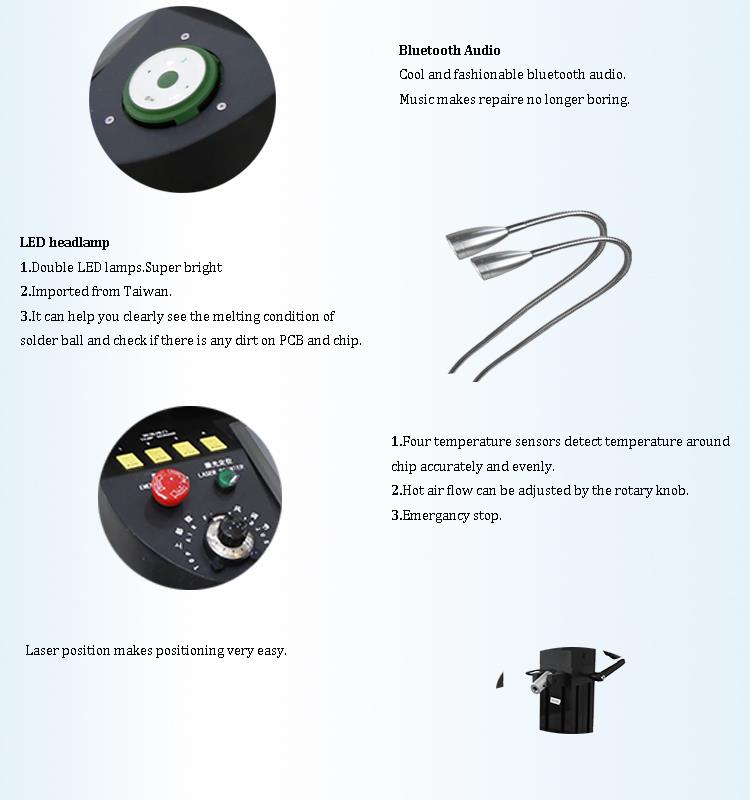

1. Bluetooth-Audio
Cooles und modisches Bluetooth-Audio.
Musik macht Reparaturen nicht mehr langweilig.

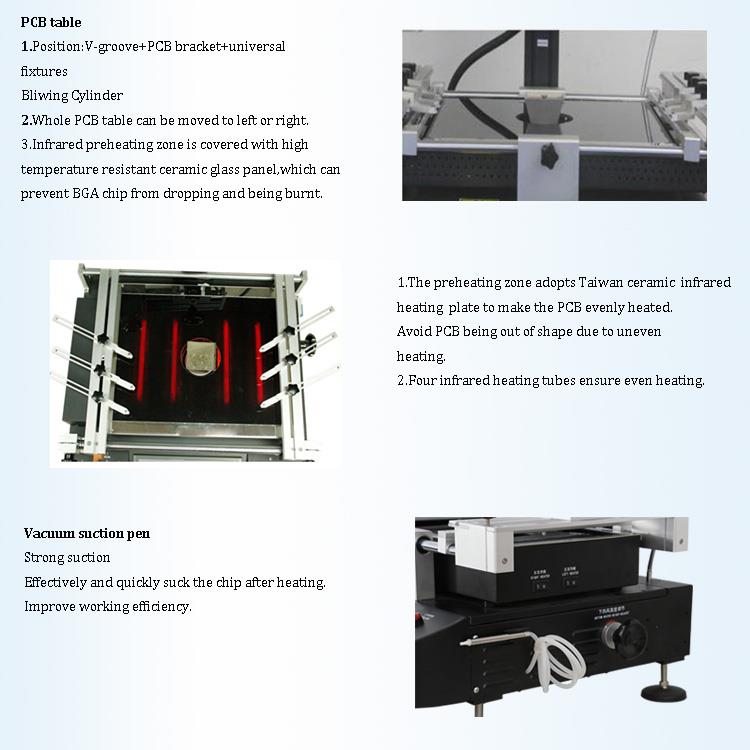

2. Vier Infrarot-Heizröhren sorgen für eine gleichmäßige Erwärmung.
3. Vier Temperatursensoren erfassen die Temperatur rund um den Chip präzise und gleichmäßig.
4. Der Heißluftstrom kann mit dem Drehknopf eingestellt werden.
5. Nothalt.
6. Die Laserpositionierung macht die Positionierung sehr einfach.
5. Warum sollten Sie sich für die BGA-Reworkstation DH-B2 mit Touchscreen-Smartphone entscheiden?
1). Mit unterschiedlichen Düsengrößen, einfach auszutauschen und zu verwenden, ist eine individuelle Anpassung möglich.
2). Bunte Tasten in Englisch und Chinesisch, leicht zu erkennen und zu verwenden.
3). CE-Zertifizierung, automatische Abschaltschutzvorrichtung im Notfall.
4). Kein falsches Schweißen oder falsches Schweißen.
5). Starkes Thermometergefühl, Temperaturmessung genauer.

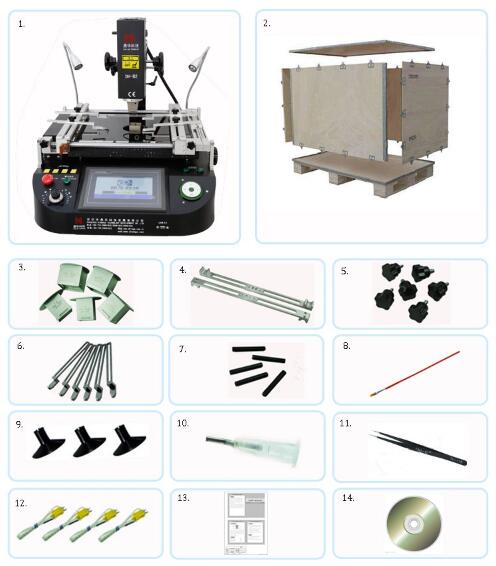

6. Verpackung und Lieferung der BGA-Reworkstation DH-B2 für Touchscreen-Smartphones
Packliste | |
Maschine | 1 Satz |
Obere Düse | 3 Stück (31 x 31 mm, 38 x 38 mm, 41 x 41 mm). |
Bodendüse | 2 Stück (34 x 34 mm, 55 x 55 mm). |
Strahl | 2 Stk |
Pflaumenknopf | 6 Stk |
Universelle Halterung | 6 Stk |
Stützschraube | 5 Stk |
Pinselstift | 1 Stk |
Vakuumbecher | 3 Stk |
Vakuumnadel | 1 Stück |
Pinzette | 1 Stück |
Kabel des Temperatursensors | 4 Stück |
Professionelles Lehrbuch | 1 Stk |
Lehr-CD | 1 Stk |
8. Verwandtes Wissen über BGA
Alle BGA-Nacharbeiten müssen einem Grundprinzip folgen. Die Anzahl der Belichtungen des BGA-Pakets und der
Der Wärmezyklus des BGA-Pads muss reduziert werden, und mit zunehmender Anzahl der Wärmezyklen steigt die Wahrscheinlichkeit
Die Gefahr einer thermischen Schädigung des Pads, der Lötmaske und des BGA-Gehäuses selbst nimmt zu. Der aktuelle Stand von
BGA-Technologie Diese Technik ist aufgrund ihrer hohen I/O-Anzahl attraktiv. Aufgrund der hohen Kosten der Röntgeninspektion
Bei Geräten wird der BGA oft die Notwendigkeit einer Inspektion vorgeworfen. Diese Technologie hat zufällig den Vorteil
Es ist keine Inspektion erforderlich, und die Platzierungstechnologie wurde von unabhängigen Geräten zu mechanischen weiterentwickelt
Ausrüstung. Die Druck- und Reflowkurven können einfach gezeichnet werden. Wenn die Komponente jedoch nach erneutem Entfernen entfernt wird,
Das Bewegen des Bauteils und das Hinzufügen von Lotkugeln zum Bauteil erfüllen in der Regel nicht die Anforderungen des Benutzers.
