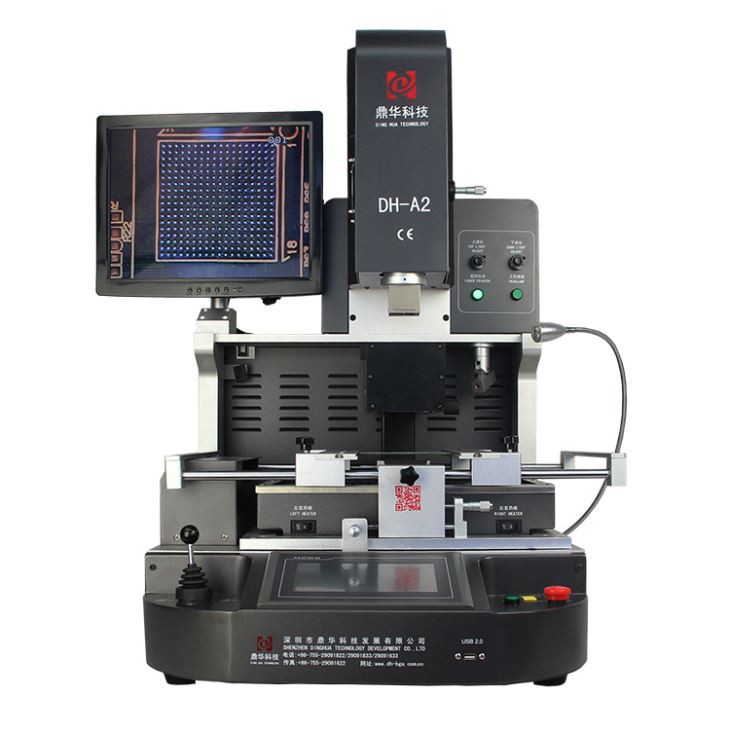

Optische MacBook BGA -Nacharbeit Station
{Oder
2. Hohe Erfolgsrate der Reparatur .
3. geeignet für PCB -Größe: max450*490, min22*22mm .
4. geeignet für Chipgröße: 80*80-1*1mm
Beschreibung
1. Anwendung
Geeignet für verschiedene PCBs .
Das Motherboard von Computern, Smartphones, Laptops, MacBook -Logikboards, Digitalkameras, Klimaanlagen, Fernsehgeräten und anderen Geräten
Elektronische Geräte aus der medizinischen Industrie, Kommunikationsindustrie, Automobilindustrie usw. .
Geeignet für verschiedene Arten von Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED -Chip .
2. Produktfunktionen
• Entlordend, Montage und Löten automatisch .
• Die hohe Erfolgsrate der Reparatur von Chip und PCB .
• Die Maschine schädigt die umgebenden Komponenten um den Zielchip auf der PCB aufgrund der strengen Temperaturregelung .
• Präzises optisches Ausrichtungssystem
Zoom in/out und micro-adjust, ausgestattet mit einem Aberrationserkennungsgerät, mit Autofokus und Software-Betrieb
• Drei unabhängig kontrollierte Heizungen . Es kann die PCB -Platine und die BGA -Chips gleichzeitig erhitzen . und die dritte IR -Heizung
Kann die PCB -Platine gleichmäßig von unten vorheizen, um die PCB -Verformung während des Reparaturprozesses . alle drei Heizungen zu vermeiden
Kann unabhängig voneinander erhitzen.
3. Spezifikation
| Leistung | 5300W |
| Obere Heizung | Hot Air 1200W |
| Untere Heizung | Hot Air 1200W . Infrarot 2700W |
| Stromversorgung | AC220V ± 10% 50/60 Hz |
| Dimension | L530*W670*H790 mm |
| Positionierung | V-Groove-PCB-Unterstützung und mit externer Universalanlage |

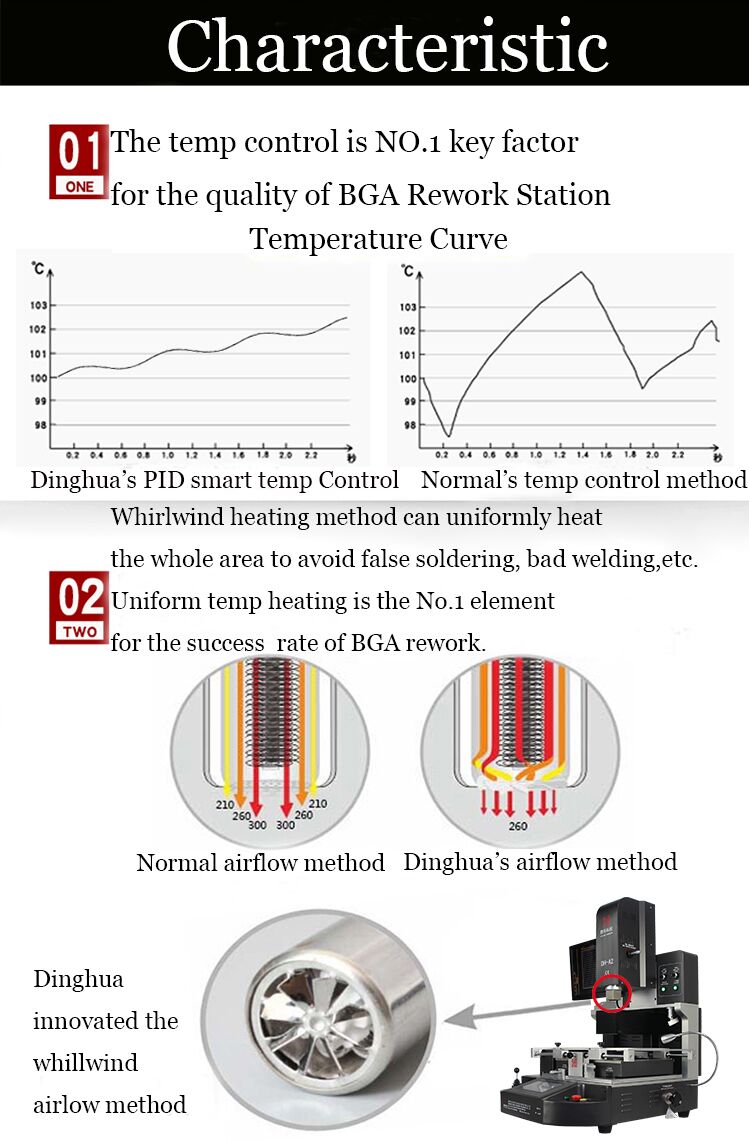

| Temperaturregelung | K -Typ Thermoelement, Kontrolle mit geschlossener Schleife, unabhängige Erwärmung |
| Temperaturgenauigkeit | ± 2 Grad |
| PCB -Größe | Max 450*490 mm, min 22 ＊ 22 mm |
| FEHN-TUNING | ± 15 mm vorwärts/rückwärts .+15 mm rechts/links |
| BGA -Chip | 80 ＊ 80-1 ＊ 1 mm |
| Minimaler Chipabstand | 0,15 mm |
| Temperatursensor | 1 (optional) |
| Nettogewicht | 70 kg |

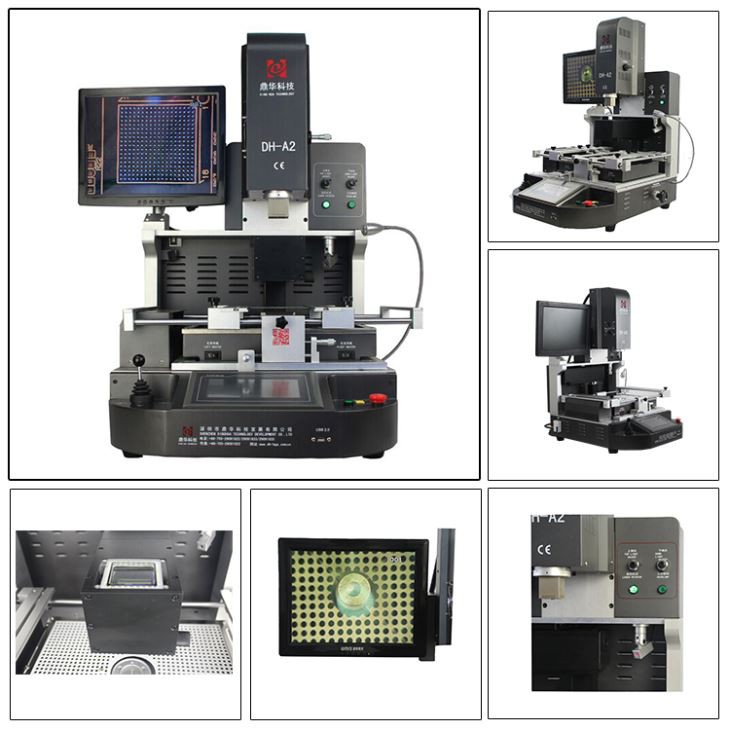

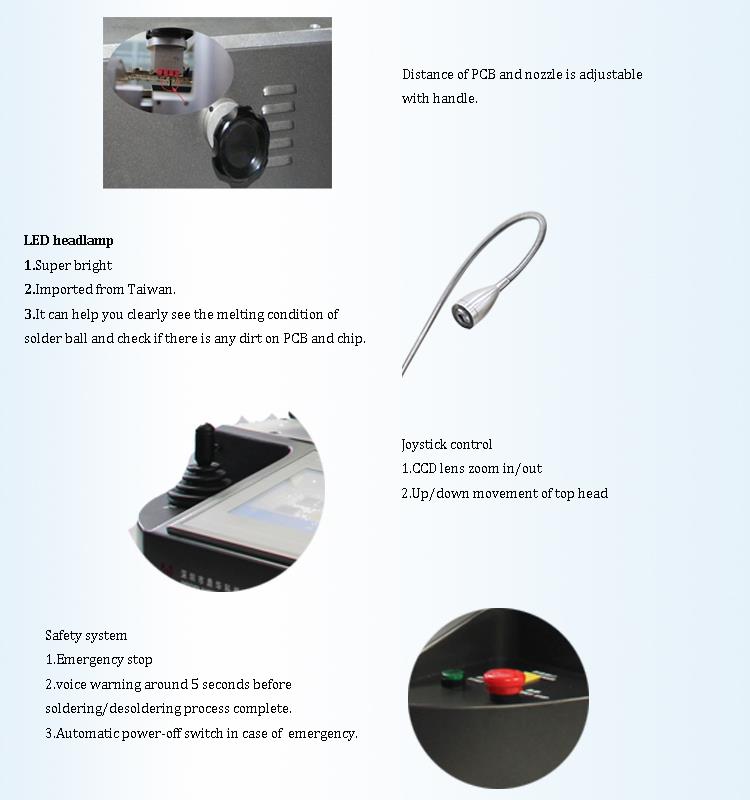

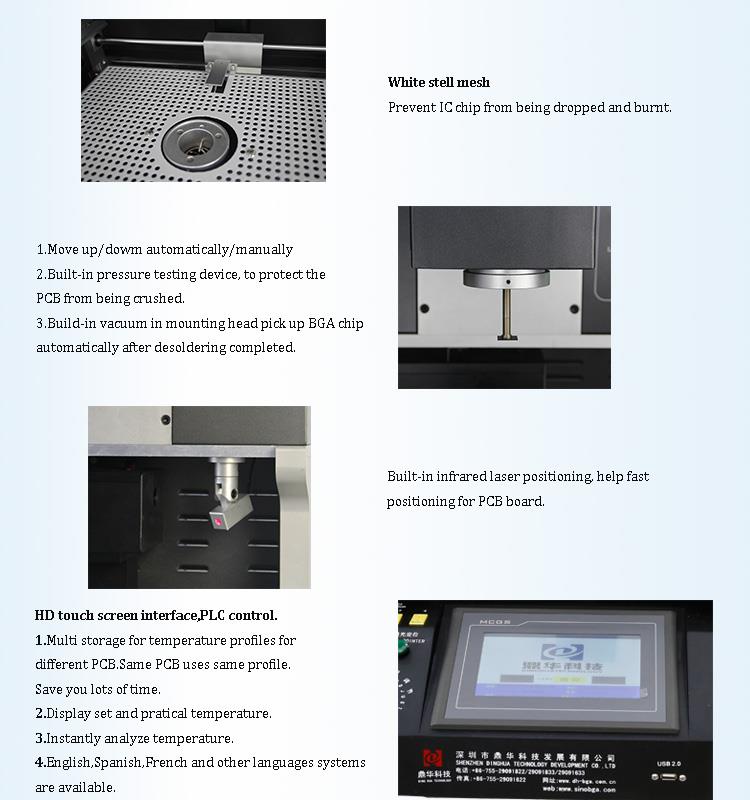

4. Details des optischen MacBook BGA -Nacharbeitenstation

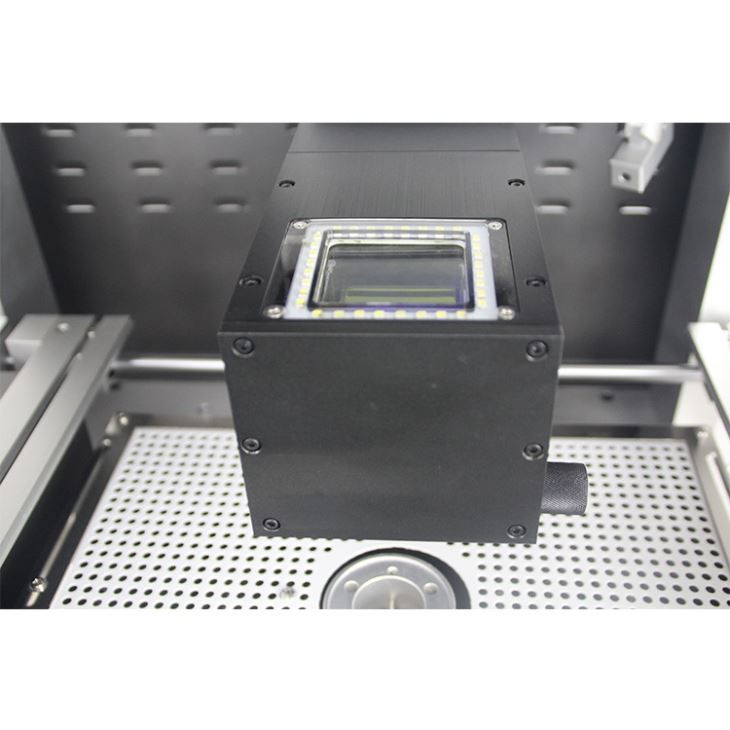

- CCD -Kamera (präzises optisches Ausrichtungssystem);

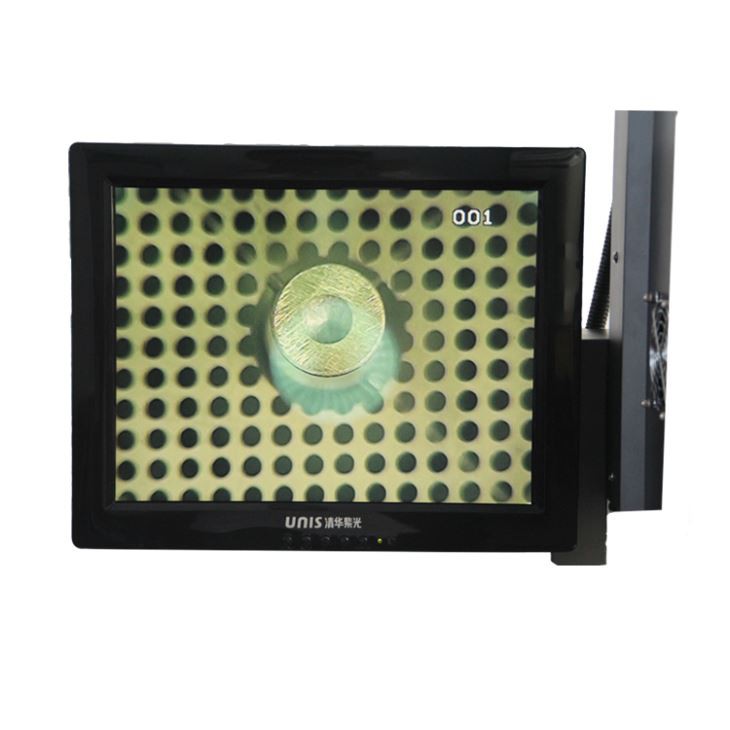

- HD -Digitalanzeige;
- Mikrometer (Einstellen des Winkels eines Chips);
- 3 unabhängige Heizungen (Hot Air & Infrarot);
- Laserpositionierung;
- HD -Touchscreen -Schnittstelle, SPS -Steuerung;
- LED -Scheinwerfer;
- Joystick Control .

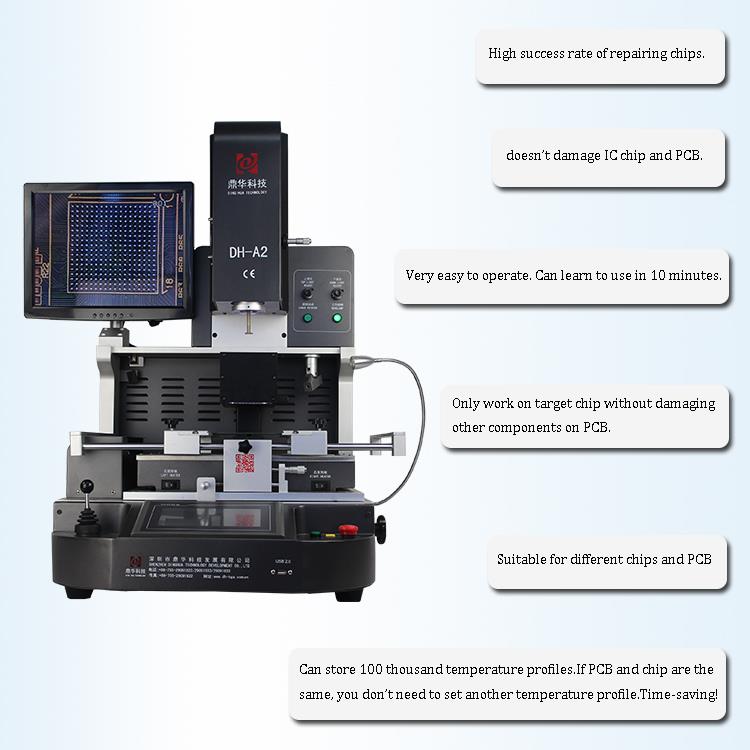

5. Warum wählen Sie unser optisches MacBook BGA -Nacharbeit?
6. Zertifikat
Shenzhen Dinghua Technology Development Co ., Ltd war der erste, der UL verabschiedete, um hochwertige Produkte anzubieten.
E-Mark, CCC, FCC, CE, ROHS-Zertifikate . Um das Qualitätssystem zu verbessern und zu perfektionieren, ist Dinghua bestanden
ISO-, GMP-, FCCA- und C-TPAT-Audit-Zertifizierung .

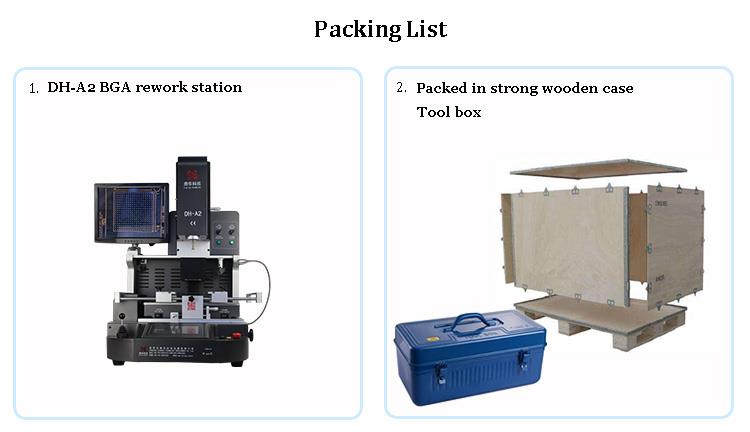

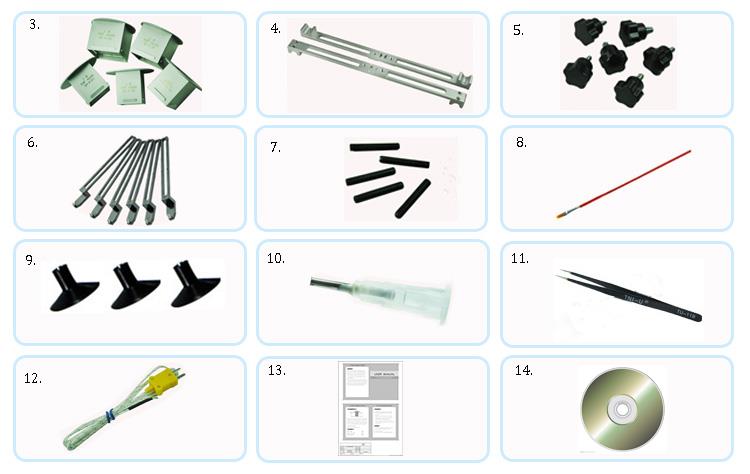

7. Packung & Versand
8. Kontaktieren Sie uns
E -Mail: john@dh-kc.com
Whatsapp/wechat/mob: +86 157 6811 4827
9. FAQ
Q1: Wird der obere Kopf der Maschine auf schnell herunterfallen und dann den Chip und die Leiterplatte brechen?
A1: Um die PCB und den Chip vor dem Zerkleinern zu schützen, gibt es ein integriertes Druckprüfgerät in einem Befestigungskopf .
Sobald das Druckprüfgerät einen Druck erkennt, stoppt der obere Kopf der Maschine automatisch .
Q2: Während des Heizungsprozesses ist die Temperatur sehr hoch ., nachdem der Heizprozess abgeschlossen ist. Muss ich einen Chip auf der Leiterplatte auswählen?
A2: Eingebaute Vakuum im Montage-Kopf-Aufholungs-BGA-Chip automatisch nach dem Entlorden .
Q3: Was passiert, wenn der Chip versehentlich auf den Heizbereich fallen gelassen wird? Wird es zu schwer sein, es herauszunehmen? Wird es verbrannt?
A3:Der Vorheizbereich des Infrarots ist mit Stahlnetz . bedeckt. Dies soll verhindern, dass Chips in den heißen Heizbereich fallen .
