Beschreibung

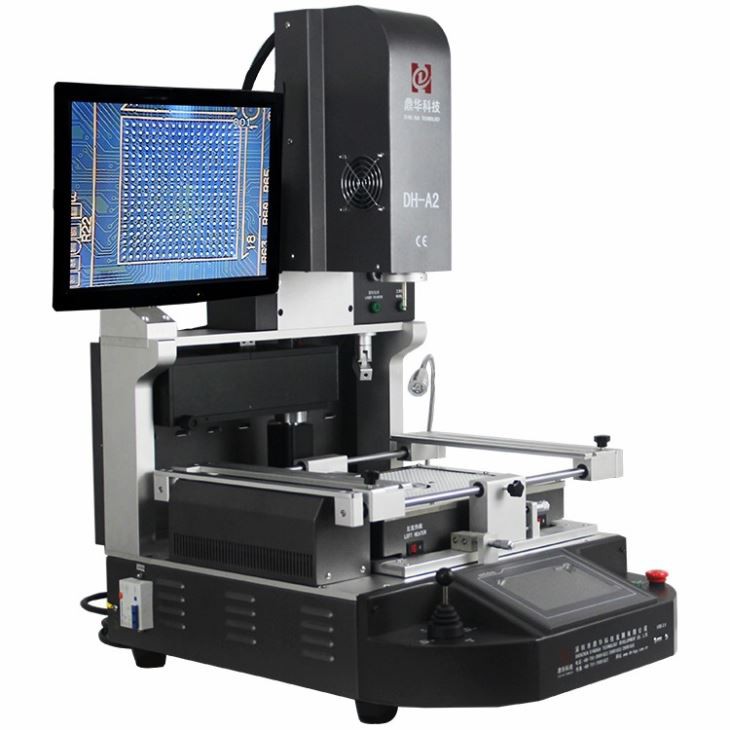

SMD BGA Infrarot Lötstation
1. Anwendung der SMD -BGA -Infrarot -Lötstation
Geeignet für verschiedene PCB.
Das Motherboard eines Computers, Smartphones, Laptops, MacBook -Logikboards, Digitalkamera, Klimaanlage, TV und anderen elektronischen Geräten aus der medizinischen Industrie, der Kommunikationsindustrie, der Automobilindustrie usw.
Geeignet für verschiedene Arten von Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED -Chip.
2. Produktmerkmale der DH-A2 SMD BGA Infrarot Lötstation
• automatisch entlöten, montieren und löten.
• charakteristisch für Hochvolumen (25 0 l/ min), niedriger Druck (0,22 kg/ cm2), niedriger Temperatur (220 Grad) garantiert die BGA -Chips und eine hervorragende Lötqualität vollständig.
• Auslastung des stillen und niedrigen Druckluftgebläses ermöglicht die Regulierung des stillen Beatmungsgeräts, der Luftstrom kann das Maximum auf 250 l/min reguliert werden.
• Die HOT Air Multi-Loch-Roundmitte-Unterstützung ist besonders nützlich für große PCB und BGA im Zentrum der PCB. Vermeiden Sie kalte Löten und IC-Drop-Situation.
• Das Temperaturprofil des unteren Heißluftheizers kann bis zu 300 Grad und für ein großes Motherboard von großer Größe kritisch erreichen. In der Zwischenzeit könnte die obere Heizung als synchronisierte oder unabhängige Arbeit eingestellt werden
DH-G620 ist total der gleiche wie DH-A2, das automatisch entfällt, abholen, zurückziehen und für einen Chip lötet, mit optischer Ausrichtung für die Montage, egal ob Sie Erfahrung haben oder nicht, Sie können es in einer Stunde meistern.
3. Spezifikation der DH-A2 SMD BGA Infrarot Lötstation
| Leistung | 5300w |
| Obere Heizung | Hot Air 1200W |
| Untere Heizung | Hot Air 1200W. Infrarot 2700W |
| Stromversorgung | AC220V ± 10% 50/60 Hz |
| Dimension | L530*W670*H790 mm |
| Positionierung | V-Groove-PCB-Unterstützung und mit externer Universalanlage |
| Temperaturregelung | K -Typ Thermoelement, Steuerung geschlossener Schleifen, unabhängige Erwärmung |
| Temperaturgenauigkeit | ± 2 Grad |
| PCB -Größe | Max 450 *490 mm, min 22 *22 mm |
| FEHN-TUNING | ± 15 mm nach vorne/rückwärts, ± 15 mm rechts/links |
| BGA -Chip | 80*80-1*1mm |
| Minimaler Chipabstand | 0. 15mm |
| Temperatursensor | 1 (optional) |
| Nettogewicht | 70 kg |
4. Details von DH-A2 SMD BGA Infrarot Lötstation
5. Warum unsere DH-A2 SMD BGA Infrarot Lötstation wählen?
6. Zertifikat der DH-A2 SMD BGA Infrarot Lötstation
7. Packung & Versand der DH-A2 SMD BGA Infrarot Lötstation

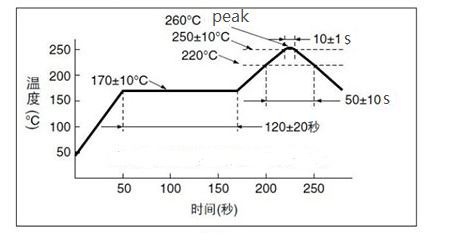

8.Wie die Temperaturen für BGA-Chip-Bleifrei für Löten einstellen
Mit der weit verbreiteten Verwendung von Chips haben wir auch dem Problem der Chip -Nacharbeit immer mehr Aufmerksamkeit geschenkt. Derzeit werden auf dem Markt zwei Haupttypen von BGA -Chips verwendet. Einer ist leitend, der andere ist die Einstellungen zur Löttemperatur des BGA-Löttemperaturs von BED-freien, leitfreien und bleifreien BGA-Chips. Die nächste Dinghua -Technologie Xiaobian gibt Ihnen eine detaillierte Einführung.
Unter normalen Umständen sind die Temperaturanforderungen für Blei-freie BGA-Chips während des Lötens sehr streng. Die Temperatur, bei der der Schmelzpunkt von Blei-freien BGA-Chips etwa 35 Grad höher ist als der Schmelzpunkt von Blei-freien BGA-Chips. Lead -BGA -Chips müssen ihre Eigenschaften vor dem Löten verstehen. Im Allgemeinen variiert der Schmelzpunkt des Blei-freien Reflow-Lötens je nach laderfreier Lötpaste. Hier geben wir zwei Werte als Referenz an. Der Schmelzpunkt der Zinn-Silber-Koper-Legierung beträgt etwa 217 Grad, und der Schmelzpunkt der Lötungspaste aus Zinn-Kupper-Legierung beträgt etwa 227 Grad. Unter diesen beiden Temperaturen kann Lötpaste aufgrund einer unzureichenden Erwärmung nicht geschmolzen werden. Beim Kauf einer BGA-Nachbearbeitung müssen Sie auch darauf achten, den Hersteller über die Heiztemperatur des Bad-freien BGA-Chips zu konsultieren. Ob das Gerät die Temperatur erfüllen kann. Wenn nicht, müssen Sie überlegen, ob Sie kaufen sollen. Im Allgemeinen sollte die Temperatur im bleifreien Ofen etwa 10 Grad betragen. Das Folgende ist eine detaillierte Einführung:
| Legierungszutat | Schmelzpunkt (Grad) |
| SN99AG 0. 3cu 0. 7 | 217-221 |
| SN95.5AG4CU 0. 5 | 217-219 |
| SN95.5AG3.8CU 0. 7 | 217-220 |
| SN95.7AG3.8CU 0. 5 | 217-219 |
| SN96.5AG3CU 0. 5 | 216-217 |
| SN98.5AG 0. 5cu1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| SN99CU1 | 225-227 |
Beim Betrieb von Blei-freier BGA-Chip-Löten verwenden wir im Allgemeinen das gesamte Blech, um den Ofenhöhle zu machen, was effektiv sicherstellen kann, dass der Ofenhöhle bei hohen Temperaturen nicht verdreht. Es gibt jedoch viele schlechte Hersteller, die kleine Blechstücke verwenden, um sich in den Ofenhöhle zu spleißen, um um den Preis zu konkurrieren. Diese Art von Ausrüstung ist im Allgemeinen unsichtbar, wenn Sie nicht darauf achten, aber Warp -Schaden tritt auf, wenn sie unter hoher Temperatur steht.
Der blei-freie BGA-Chip ist auch für die Prüfung der Parallelität der Strecke bei hohen Temperaturen und dem Betrieb mit niedrigem Temperatur vor dem Löten von wesentlicher Bedeutung, da dies die Erfolgsquote des Lötungsrate des BGA-Chips direkt beeinflusst. Wenn die Materialien und das Design der gekauften BGA-Nacharbeitsgeräte dazu führen, dass die Strecke unter hohen Temperaturbedingungen leicht deformiert wird, führt dies zu einer Kartenjamming oder einem Abbruch. Das konventionelle SN63PB37-Lötmittel ist eine eutektische Legierung, und seine Schmelzpunkt- und Gefrierpunkttemperatur sind gleich. Beide sind 183 Grad. Grad C bis 221 Grad C sind die Temperaturen unter 217 Grad C fest und die Temperaturen über 221 Grad C sind flüssig. Wenn die Temperatur zwischen 217 Grad C und 221 Grad C liegt, zeigte die Legierung einen instabilen Zustand
