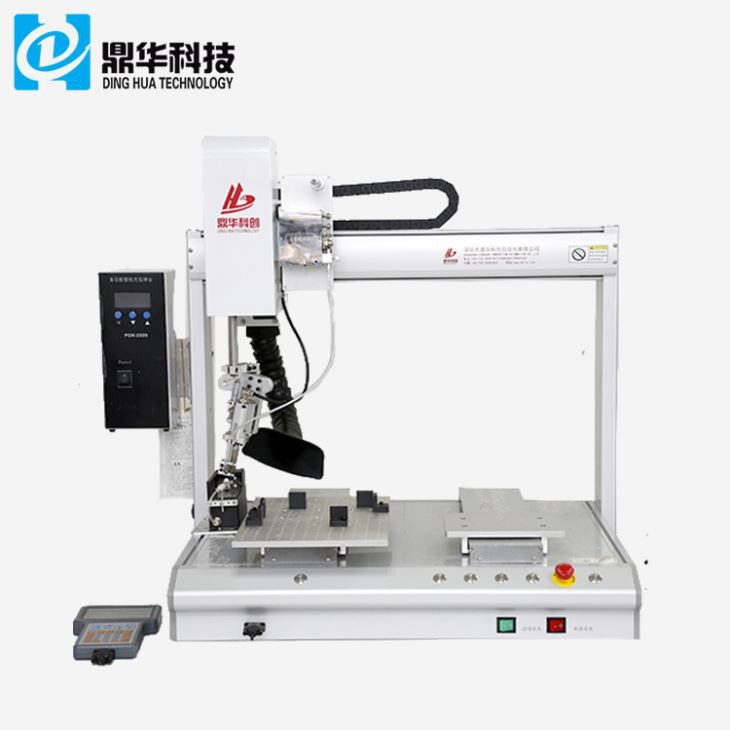

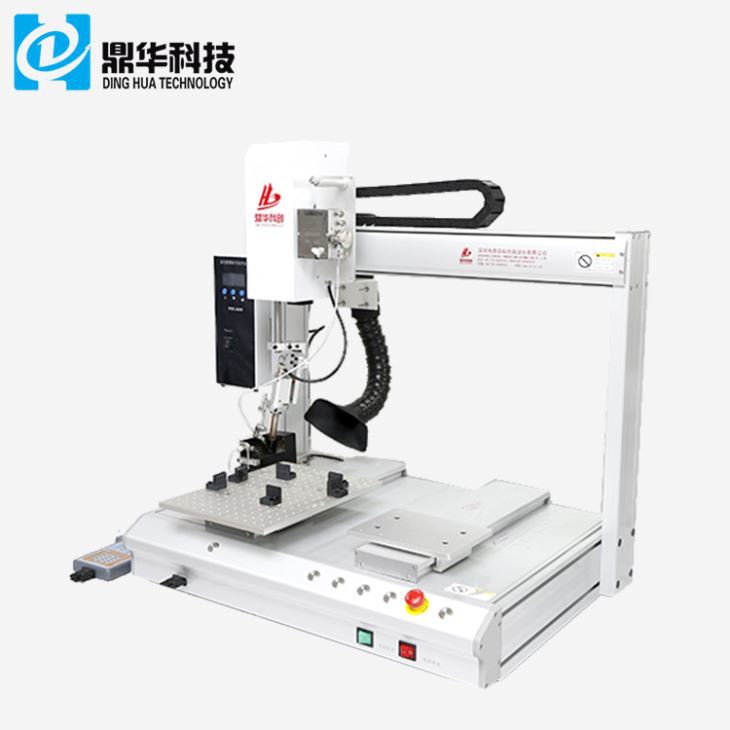

Automatische SMT-Lötmaschine
Die automatische SMT-Lötmaschine ist eine Technologie, die den Bereich der Elektronikfertigung revolutioniert. Mit seinen präzisen, automatisierten Lötfunktionen kann es dazu beitragen, die Qualität und Effizienz von Produktionsprozessen auf der ganzen Welt zu verbessern.
Beschreibung
Die Maschine verfügt über Einzelkopf- und Doppeltisch-Lötvorrichtungen für Bauteile
Einer der größten Vorteile der automatischen SMT-Lötmaschine besteht darin, dass sie viele menschliche Eingriffe überflüssig macht
Fehler, die beim manuellen Löten von Bauteilen auftreten können. Dies führt zu einem höheren Grad an Konsistenz und
Genauigkeit, was zu einer besseren Produktqualität und weniger Fehlern führt.
1.Parameter
| Modell | DH-HX5331 | DH-HX5441 | |
| Achsennummer | 5 Achsen synchron | ||
| Verarbeitung Umfang |
X-Achse | 500 mm | 500 mm |
| Y1-Achse | 300 mm | 400 mm | |
| Y2-Achse | 300 mm | 400 mm | |
| Z-Achse | ca. 100 mm | ca. 100 mm | |
| R-Achse | ±360 Grad | ±360 Grad | |
| Maximale Tragfähigkeit | 10kg | ||
| Max Geschwindigkeit |
XY-Achse | 800 mm/Sek. | |
| Z-Achse | 450 mm/Sek. | ||
| R-Achse | 360 Grad/Sek. | ||
| Wiederholt Präzision |
x,Y-Achse | ±0.02mm | |
| Z-Achse | ±0.02mm | ||
| R-Achse | ±0.02 Grad | ||
| Maximale Produktgröße | 280*250un(XY) | 280 * 350 mn (X ,Y) | |
| Gespeicherte Programme | 999 Profile | ||
| Antriebssystem | Close-Loop | ||
| Kontrollsystem | Movenent-Steuerungssystem | ||
| Temperaturbereich | 40-450 Grad | ||
| Temperaturpräzision | ±2 Grad | ||
| Alarmbereich Heizkopf | 2-99 Grad | ||
| Füttern | Einzeldosen-Zuführsystem | ||
| Heizleistung | 200w | ||
| Geschwindigkeit der Zinnzufuhr | 0-50mm/s | ||
| Zinndurchmesser | Φ0.3-Φ1,2(Standard) | ||
| Alarm | Blech kaputt, Blech verstopft, Heizungsalarm | ||
| Dimension | L880*W600*H830m | L880*B700*H830mm | |
| Eingang | AC220V±10% 50/60Hz 450VA | ||
| Luftdruck | 0.4-0.8Mpa | ||
| Luftfeuchtigkeit | 20-95% | ||
| Arbeitstemperatur | -10-45 Grad | ||
2..Details der automatischen Lötmaschine

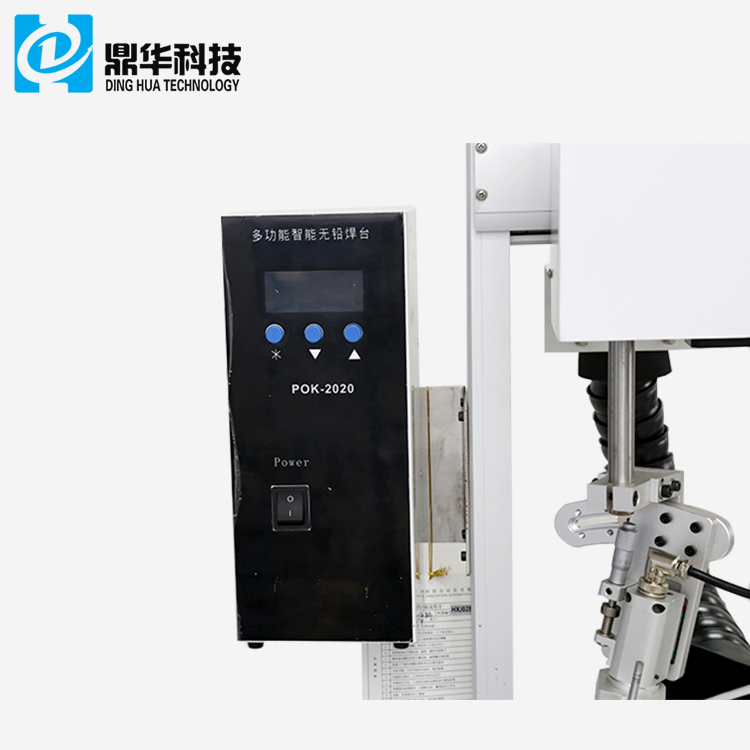

1. Sehr einfach, die Temperatur entsprechend dem unterschiedlichen Lot einzustellen und die Temperatur präzise zu steuern
während des gesamten Lötens.

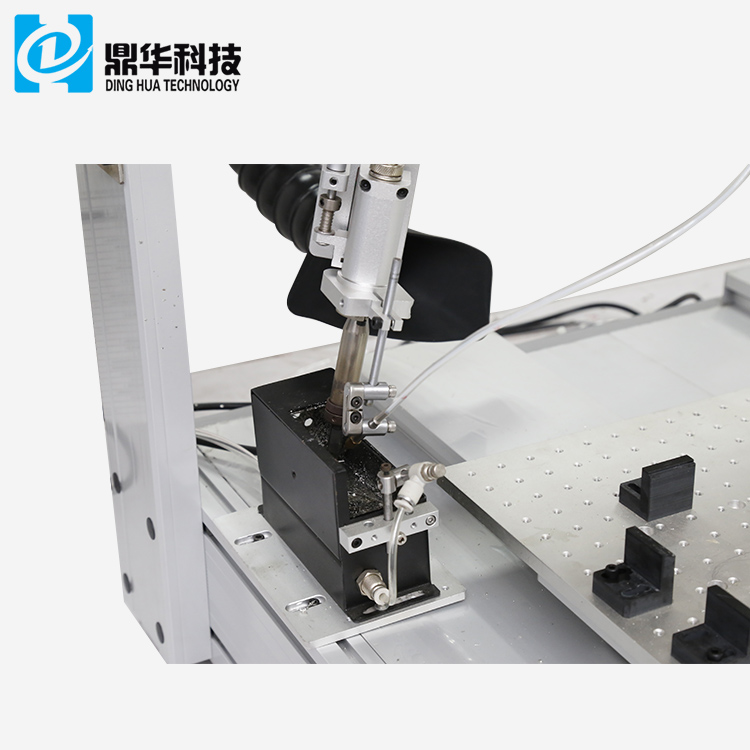

2. Automatische Spitzenreinigung, Intervall und Häufigkeit können je nach Lötprodukt flexibel eingestellt werden.

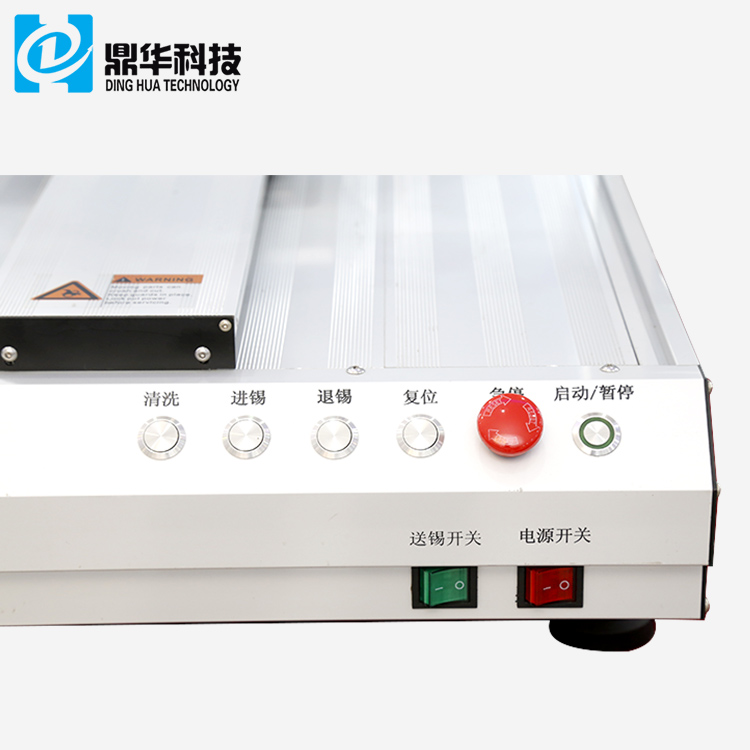

3. Drücken Sie die Tasten häufig verwendeter Funktionen an der Vorderseite der Maschine, um eine einfache und schnelle Bedienung zu ermöglichen.
3.FAQ
Hierbei handelt es sich um ein Gerät, das in der Elektronikfertigung zum automatischen Auftragen von Lot auf elektronische Komponenten auf einer Leiterplatte verwendet wird.
Es ermöglicht ein gleichmäßiges, präzises und effizientes Löten elektronischer Komponenten, was zu einer verbesserten Produktqualität, einer höheren Produktionsgeschwindigkeit und geringeren Arbeitskosten führt.
kann verschiedene Arten von Bauteilen löten, darunter SMDs (Surface Mount Devices), Durchsteckbauteile und Drahtverbindungen.
Die Maschine trägt mithilfe einer Schablone oder eines Spenders eine präzise Menge Lotpaste oder Flussmittel auf das Bauteil auf und anschließend wird das Bauteil auf der Leiterplatte platziert. Anschließend erhitzt die Maschine das Lot, schmilzt es und verbindet das Bauteil mit der Platine.
Ja, mit intuitiven Oberflächen und einfacher Prozesssteuerung.
6. Kann eine automatische SMT-Lötmaschine an spezifische Fertigungsanforderungen angepasst werden?
Ja, viele automatische SMT-Lötmaschinen können an spezifische Fertigungsanforderungen angepasst werden, einschließlich Komponententypen und Produktionsvolumen.
7. Ist eine Wartung einer automatischen SMT-Lötmaschine erforderlich?
Ja, wie bei jeder Maschine ist eine regelmäßige Wartung erforderlich, um optimale Leistung und Langlebigkeit zu gewährleisten. Typischerweise umfasst die routinemäßige Wartung die Reinigung, Kalibrierung und den Austausch verschlissener Komponenten.
8. Gibt es SMT-Lötautomaten in verschiedenen Größen?
Ja, es sind verschiedene Größen erhältlich, von kleinen Tischmodellen bis hin zu großen vollautomatischen Systemen für die Massenproduktion.
9. Kann eine SMT-Lötautomatik neben Elektronik auch für andere Lötarten verwendet werden?
Während SMT-Lötautomaten in erster Linie für die Elektronikfertigung konzipiert sind, können einige Modelle dies auch tun
für andere Arten von Lötanwendungen angepasst werden.
10. Ist für die Bedienung eines SMT-Lötautomaten eine spezielle Schulung erforderlich?
Während eine gewisse Grundschulung erforderlich ist, sind die meisten so konzipiert, dass sie einfach zu bedienen und zu bedienen sinderfordern wenig Fachwissen. Hersteller bieten häufig Schulungen und Support an, um Benutzern das Erlernen zu erleichterndie Maschinen effektiv bedienen.
