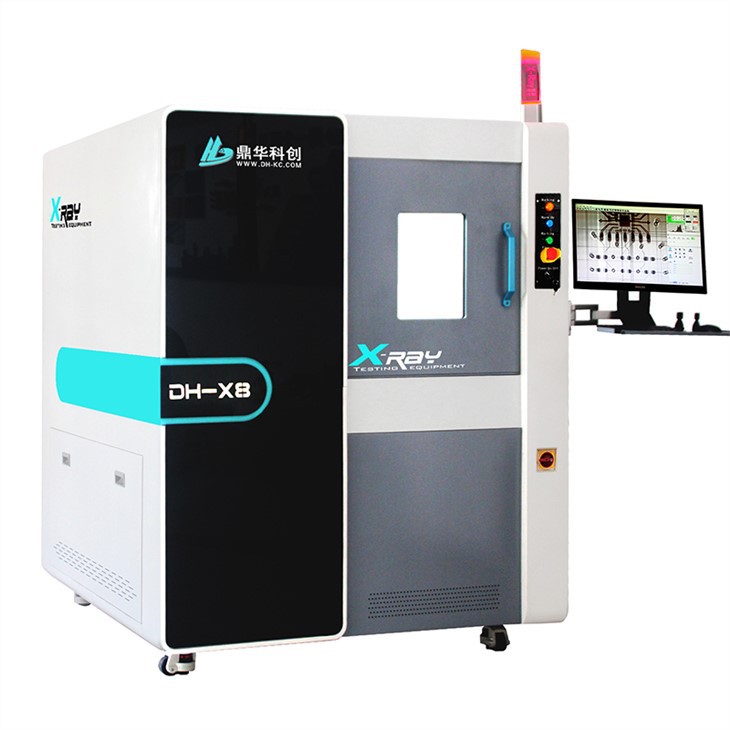

Inspektion von Röntgengeräten

Bei der Inspektion mit Röntgengeräten handelt es sich um den Prozess, bei dem mithilfe von Röntgenstrahlen Objekte oder Materialien auf Mängel oder Anomalien untersucht werden. Diese Methode wird häufig in Branchen wie der Fertigung, der Luftfahrt und dem Gesundheitswesen eingesetzt.

Anfrage senden

Beschreibung

Inspektion eines Röntgengeräts

In der Fertigung wird die Röntgenmaschineninspektion zur Prüfung von Schweißverbindungen, Gussteilen und elektronischen Bauteilen eingesetzt

Defekte wie Risse, Hohlräume und Einschlüsse.

Besonderheit:

Dieses Gerät erfüllt die allgemeinen Anforderungen an Röntgenprüfungen und verfügt über ein breites Anwendungsspektrum.
Die Röntgenquelle verwendet eine importierte geschlossene Röntgenröhre mit 90 kV.
Hochauflösendes Design erzielt das beste Bild in sehr kurzer Zeit.
Die Ladekapazität beträgt ca. 10-20KG, bei einer 580 mm x 570 mm großen Ladeplattform.
Cursor-Navigationspositionierung, schnelle Auswahl des Aufnahmeortes.
Automatische Lasernavigation und -positionierung, schnelle Auswahl des Aufnahmeortes.
Die geneigte Mehrwinkelerkennung erleichtert die Erkennung von Probenfehlern. Die flache Platte der Lichtröhre kann gedreht werden
(0-60 Grad), wodurch das Erkennungsbild klarer und intuitiver wird.

Hardware-Parameter:


Röntgenquelle	Lichtröhrenmarke	Hamamatsu
	Lichtröhrentyp	Mikrofokale Röntgenquelle mit geschlossenem Reflexionsziel
	Lichtröhrenspannung	90KV
	Fotoröhrenstrom	10~200μA
	Fokusgröße	5μm
Flachdetektor	Detektortyp	Hochauflösender digitaler Flachdetektor (FPD)
	Auflösungsverhältnis	85μm
	Plattformgröße	580*570mm
	Maximale Belastung	20kg
Maschinengehäuse	Innere Bleiplatte	5 mm dicke Bleiplatte
	Gewicht	1000kg
	Dimension	1440L1530W1820H
Kraft und Feuchtigkeit	Stromversorgung	110~220V +/-10% 5A
	Nennleistung	1000W
	Arbeitstemperatur	25 +/- 3 Grad
	Feuchtigkeit	50 % relative Luftfeuchtigkeit ± 10 %
Sicherheitsvorschriften	Beobachtungsfenster aus Bleiglas	Transparentes Bleiglas, das das Messobjekt beobachten kann
	Strahlendosis	Das vordere Türfenster besteht aus bleihaltigem Glas, das vor Strahlung schützt, und besteht aus einer Schutzkonstruktion aus Bleistahl. An jeder Position, die 20 mm von der Box entfernt ist, beträgt die äquivalente Rate der getesteten Strahlungsdosis weniger als oder gleich 1 μ SV/H und entspricht den Standards
	Sicherheitsverriegelung	Für die Wartung und Instandhaltung der Geräte sind an den Türöffnungspositionen zwei hochempfindliche Endschalter angebracht. Sobald die Tür geöffnet wird, ist die Strahlungsquelle automatisch geschützt und kann nicht geöffnet werden
	Not-Aus-Taste	Befindet sich neben der Betriebsposition und dient zum sofortigen Ausschalten.
	sichtbares Fenster	Mit einem sichtbaren und transparenten Fenster ist es einfach, die Probensituation während des Gerätebetriebs direkt vom Fenster aus zu beobachten
	Schutz für Röntgenröhren	Erst nach dem Ausschalten des Röntgengeräts können Sie die Software für andere Vorgänge verlassen
