SMD BGA Rework Station
1. IR -Tastatur BGA -Neuballering -Maschine mit 2 Heizbereichen .
2. für einen großgrößen Chip (weniger als 80*80 mm) . geeignet.
3. kostengünstig und einfach zu verwenden .
Beschreibung
IR -Tastatur BGA Reballing Machine
Voller IR -BGA -Nacharbeit mit zwei Heizzonen, die für große Chips (bis zu 80 × 80 mm) und verschiedene PCBs wie die in Fernseher, Spielekonsolen und Computern geeignet sind ..
1. Produktionsparameter der SMD BGA Rework Station
| Gesamtleistung | 2300W |
| Obere Heizung | 450W |
| Untere Heizung | 1800W, fully enclosed in a glass-shielded compartment |
| Leistung | 110 ~ 250 V 50/60 Hz |
| Top -Kopf -Bewegung | Nach oben / unten, frei drehen {. |
| Beleuchtung | Taiwan LED -Arbeitslicht, jeder Winkel angepasst . |
| Lagerung | Speichern Sie 10 Gruppen von Temperaturprofilen |
| Positionierung | V-Groove, PCB-Unterstützung kann in die x-, y-Richtungen mit einer externen Universalvorrichtung angepasst werden |
| Temperaturregelung | K -Sensor, geschlossene Schleife |
| Temperaturgenauigkeit | ± 2 Grad |
| PCB -Größe | Max 270 * 320 mm min 20 * 20 mm |
| BGA -Chip | 5*5 ~ 80*80 mm |
| Minimaler Chipabstand | 0,15 mm |
| Externer Temperatursensor | 1pc |
| Abmessungen | L480 × W370 × H390 mm |
| Nettogewicht | Ca. 15,5 kg |
2. Produktdetails
Top IR -Heizung: 80 × 80 mm, 450 W, 110–240 V (optional) . Kann fast alle Chip -Typen erhitzen .
Geeignet für Motherboards bis zu 270 × 320 mm .

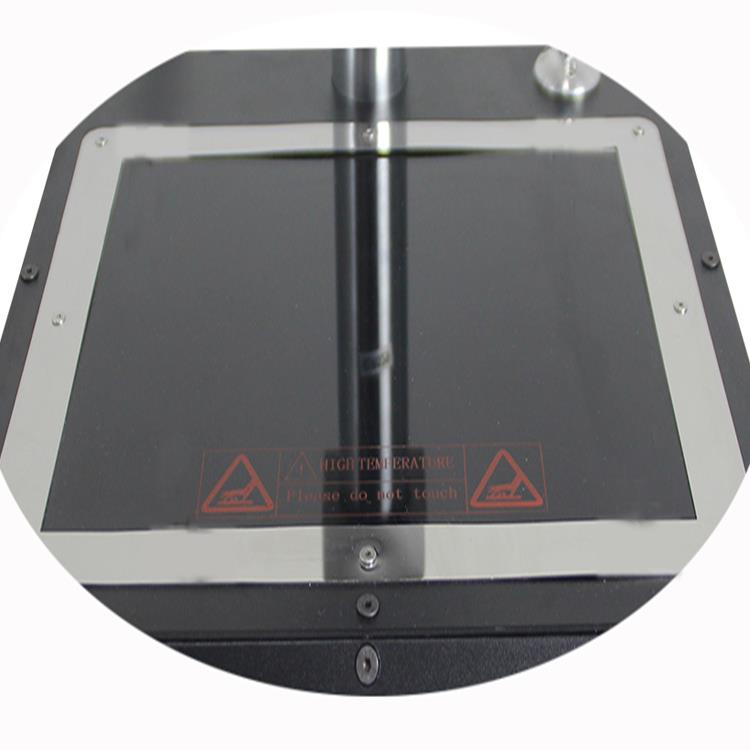

Boden IR -Heizung: vollständig mit einem Glasschild . eingeschlossen

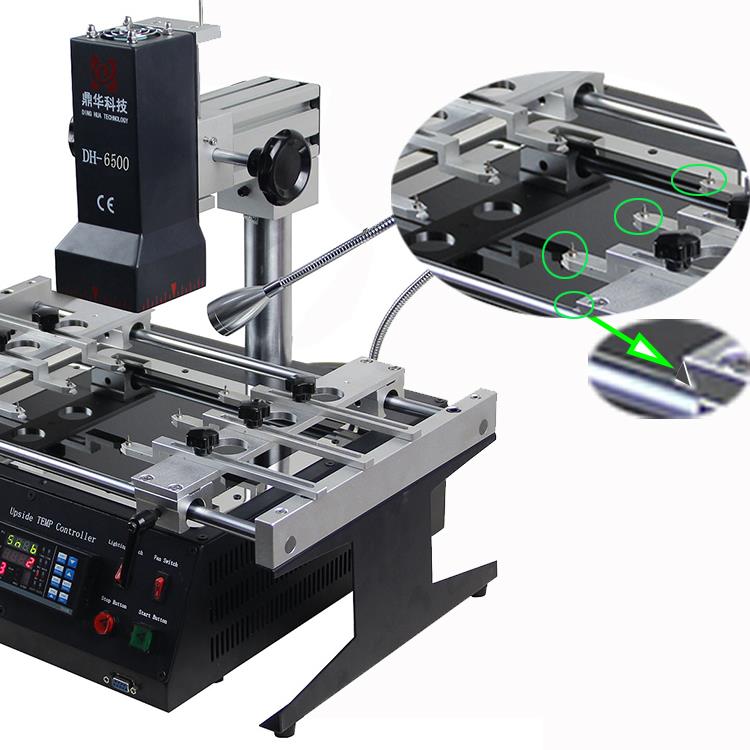

Universelle VorrichtungenFügen Sie Krokodilclips, "V" -Ruoves und konvexe Unterstützungen ein, um PCBs aller Form-FROM-Fernseher und Computer zu iPhones zu sichern .
Egal, ob die PCB TV ist, Computer, obwohl das iPhone usw. .
Universelle Vorrichtungen für jede PCB mit unregelmäßiger Form

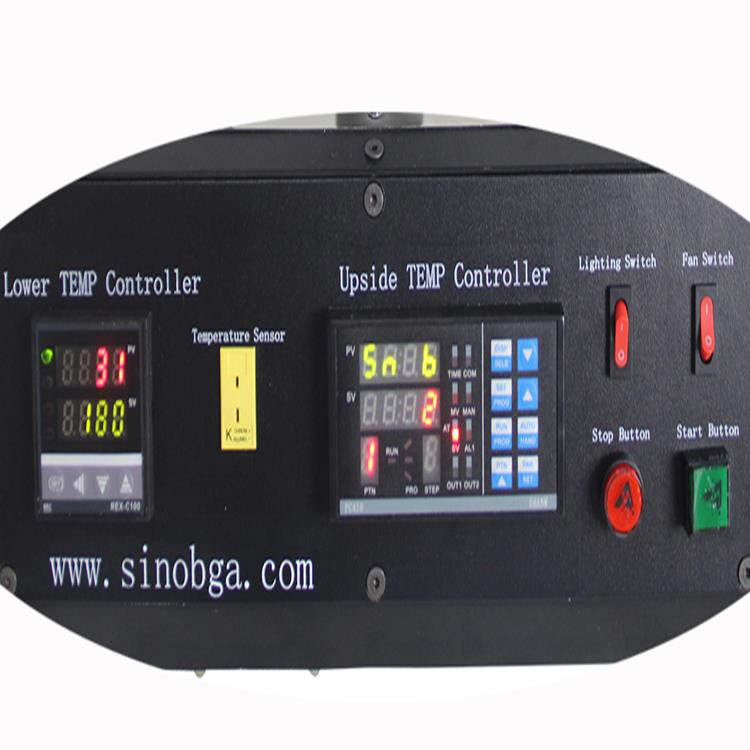

Instrumententafel für Temperatur und Zeiteinstellung, einfach zu bedienen und günstig zu verwenden
Instrumententafel
3. Besonderheit
- Importierte hochwertige, langlebige Heizungen .
- Taiwan-Made-Infrarot-Keramik-Vorheizplatte mit Glasabschirma .
- Dual-Zone IR-Heizung: sowohl obere als auch untere Vorheizzonen .
- K-Typ-Temperaturkontrolle vom Typ K-Schleife mit ± 2 Grad-Genauigkeit .
- Externer Sensoranschluss für genauere Temperaturwerte .
- Schallwarnung: Spracherinnerung 5–10 s vor dem Heizzyklus endet und hilft dem Bediener, . vorzubereiten
4. Unser Service IR -Tastatur BGA Reballing Machine
- Vor Lieferung: Jede Maschine unterzieht einen 24 -stündigen Vibrationstest, gefolgt von einer endgültigen Inspektion .
- Nach Lieferung: Bei der Ankunft bei den Zoll kontaktieren wir Sie per E -Mail, Telefon oder WhatsApp, um bei der Clearance . zu helfen
- Nach Erhalt: Wir bieten Installationsanleitung und operative Unterstützung .
5. Verpackung
- Carton -Fall mit Schaumstoffeinsätzen für den sicheren Transport .
- Gepackte Abmessungen: 48 × 53 × 41 cm; Bruttogewicht: 23 kg .
FAQ
Werkzeuge und Materialien
Reparaturen sind und können immer ein sehr arbeitsintensiver Betrieb sind, der mehr auf individuelle Bedienerkenntnisse als bei der Automatisierung abhängt. Trotz der Verfügbarkeit hervorragender Reparaturwerkzeuge sind viele interne Reparaturvorgänge schlecht ausgestattet.
1. Ergonomische Workstation
Effektive Reparaturarbeiten können nicht an einer alten Workbench- oder provisorischen Setup . PC -Platinenreparatur erforderlich sein, erfordert ein hohes Maß an Konzentration und Geschicklichkeit. Effizienz .
2. Hochwertiges Stereo -Mikroskop
Die Präzisionsreparatur kann nicht ohne diese Art von Mikroskop durchgeführt werden, die jederzeit verfügbar ist. Beleuchtungssysteme mit flexiblen Schwanenhallen für die Lichtrichtung sind die besten Optionen für diesen Zweck .
3. Löten
Präzisionslötung ist für moderne Reparaturoperationen von entscheidender Bedeutung.
4. Komponentenentfernungswerkzeuge
The increasing variety of components - both large and small - demands a range of specialized tools and techniques for safe and efficient removal. These tools typically use one of the following heating methods: conductive (by contact), convective (by hot gas), or infrared (by focused infrared lamps). Each method has its advantages and limitations depending on the specific application.
5. Vorheizstation
Wenn möglich, erhitzt die gesamte PC-Platine vor dem Entfernen von SMT-Komponenten . Vorheizen reduziert den thermischen Schock aus lokalisiertem Erwärmen und beschleunigt den Nacharbeitenprozess ., während die meisten Einrichtungen ausgeheilt haben, oder trocknende Öfen, eine zusätzliche Vorheizenstation. aus dem Ofen oder erhitzen Sie ihn von Umgebungstemperatur .
6. Mikrobohr- und Schleifwerkzeug
Sperrige, handgehaltene Bohr- und Schleifwerkzeuge, in denen sowohl das Motor- als auch die Stromversorgung im Handstück untergebracht sind, sind für detaillierte Reparaturarbeiten schwer zu steuern.
