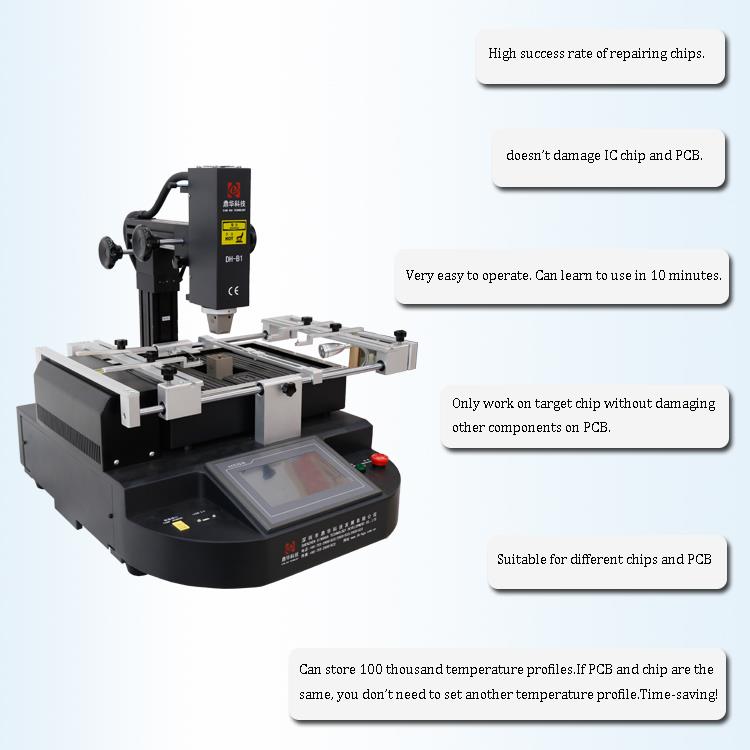

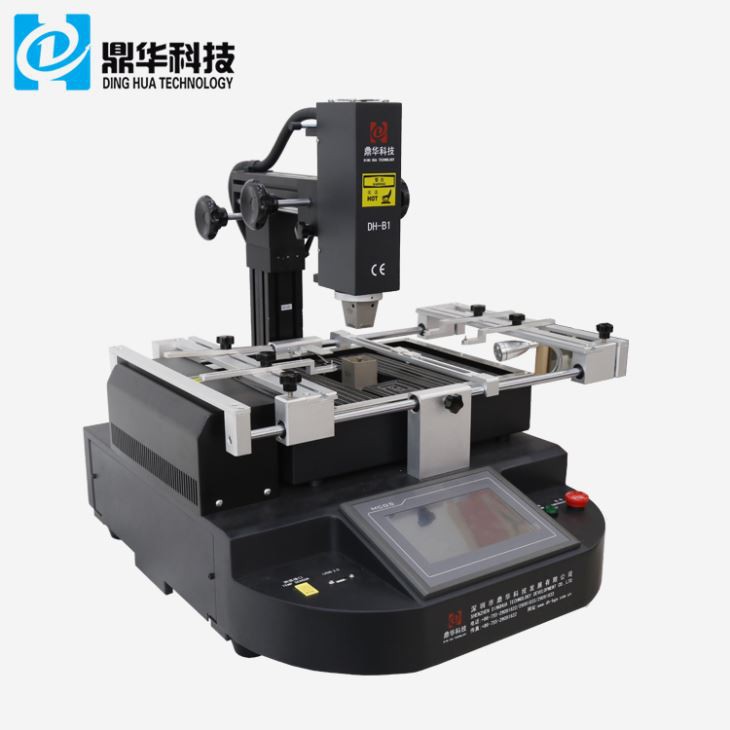

HD -Touchscreen BGA Rework Machine
Die DH-B1-BGA-Nacharbeit ist Werkzeug frei, gasfrei, sofort/präzise kontrollierbar, sauber, modular, verbesserbar und erzeugt 100% Ertrags-SMD-Nacharbeiten ohne Komplikationen . Es liefert die extrem hohen Profilerstellung und -prozessniveau .
Beschreibung
1. Produktfunktionen
- Mensch-Maschine-SchnittstelleBietet mehrere Betriebsmodi und Berechtigungsstufen an . Schweißen, Entlornen und Montage kann manuell durchgeführt werden . einfach zu bedienen .
- Hochauflösender Touchscreen, bis zu 800 × 600 Pixel .
- Ausgestattet mit Delta Doppelkugellager -Flow -LüfterFür die Luftversorgungsversorgungsbedarf einer externen Luftquelle .
- Nimmt DCCE 6- Kanalmodul anFür das Temperaturregelsystem mit automatischer PID -Einstellung .
- Heizungen werden in Echtzeit überwacht{Oderautomatisch schützen das System.
3. Spezifikation
| Leistung | 4800W |
| Lop -Kegel | Hot Air 800W |
| Untere Heizung | Hot Air 1200W, Infrarot 2400W |
| Stromversorgung | AC220V ± 10% 50/60 Hz |
| Dimension | L535*W650*H600 mm |
| Positionierung | V-Groove PB-Unterstützung und mit einer externen Universalanlage |
| Temperaturregelung | K-Typ-Thermoelement . geschlossene Schleifenregelung, unabhängige Erwärmung |
| Temperaturgenauigkeit | ± 2 Grad |
| PCB -Größe | Max 355*335 mm . min 50*50 mm |
| FEHN-TUNING | ± 15 mm nach vorne/rückwärts, ± 15 mm rechts/links |
| BGA -Chip | 80*80-2*2mm |
| Minimaler Chipabstand | 0,15 mm |
| Temo -Sensor | 1 (optional) |
| Nettogewicht | 30 kg |

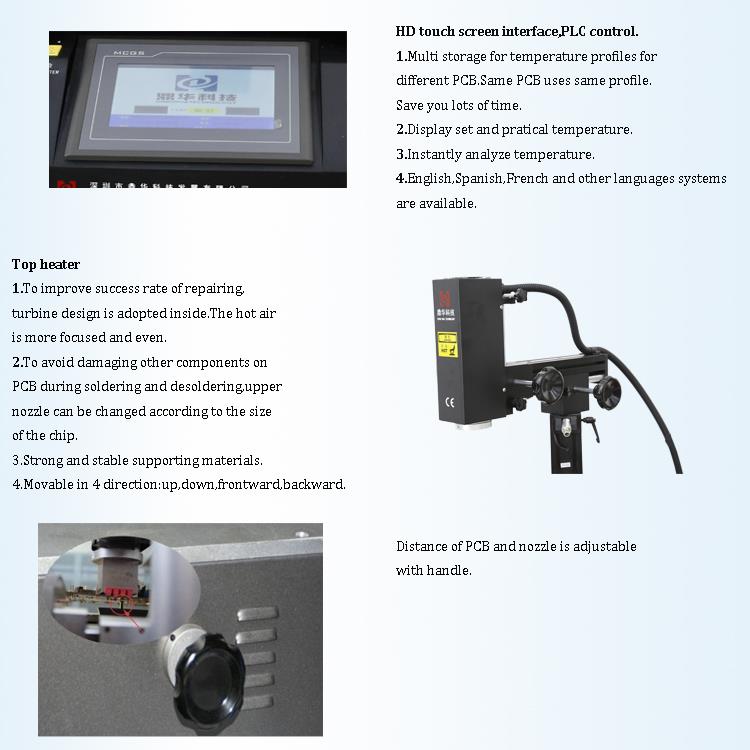

4. Details oF hd TAutschSCreenBGA REworkMAchine
1. HD -Touchsbildschirmschnittstelle;
2. Drei unabhängige Heizungen (Hot Air & Infrarot);
3. Vakuum -Stift;
4. LED -Scheinwerfer .
5. Zertifikat

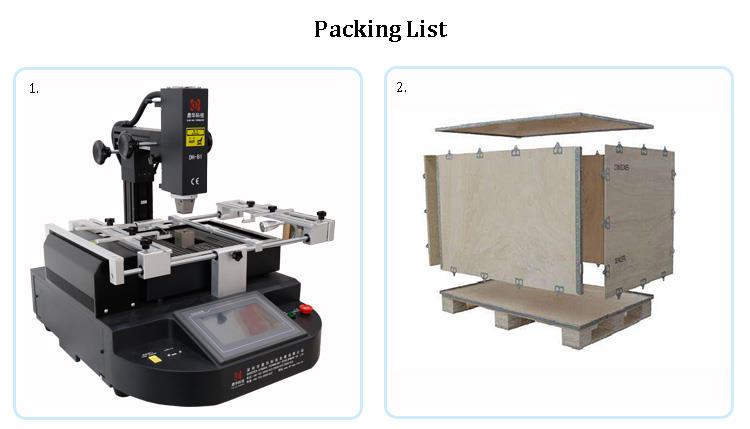

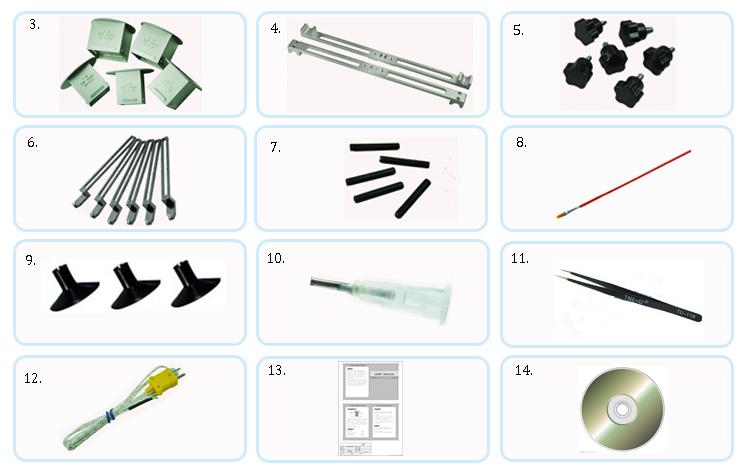

6. Verpackung & Versand
7. Verwandte Wissen
Was ist SMD?
SMD steht fürOberflächenmontiertes Gerät, was sich auf Komponenten beziehtOberflächenmontage -Technologie(Smt) .
In den frühen Stadien der Produktion der elektronischen Leiterplatte wurde die gesamte Baugruppe manuell durchgeführt. ., wenn die ersten automatisierten Maschinen eingeführt wurden, konnten sie nur einfache leitende Komponenten platzieren; Komplexere Teile benötigten noch eine manuelle Platzierung für Wellenlöten .
Vor etwa 20 Jahren wurden vor etwa 20 Jahren eine neue Ära eingeführt, in der fast alle Komponenten von passiven Teilen zu aktiven Komponenten und integrierten Schaltkreisen in den Oberflächenmontageform (SMD) . verwandelt wurden. Diese können jetzt mit automatisierten Pick-and-Place-Maschinen .} verwaltet werden.
Montage:
Es wurde für eine lange Zeit angenommen, dass alle PIN -Komponenten heute schließlich in SMD -Pakete umgewandelt werden.
Drei-in-einsist eine Art von SMD -LED -Anzeige -Technologie, in der drei verschiedene farbige LED -Chips in denselben Klebstoff in bestimmten Intervallen eingekapselt sind .
Vollfarb-LED-Displays unter Verwendung von Drei-in-One-SMD-Technologie haben einen breiteren Betrachtungswinkel und können Oberflächen aufweisen, die mit diffuser Reflexion behandelt werden. Dies führt zu einer verringerten Körnung und einer verbesserten Gleichmäßigkeit . In Bezug auf die Farbe, spektrophotometrische Trennung in Drei-in-One
Da die gesamte Oberfläche Licht ausgeht, bieten Drei-in-Eins-Displays eine gleichmäßigere Farbe und eine verbesserte Flachheit und machen sie zu einem Standard für hochauflösende LED-Anzeigen .. Aufgrund des komplexen Herstellungsprozesses und der anspruchsvollen Wartung sind die Kosten relativ hoch, sodass diese Technologie für hochwertige LED-Displayprodukte .}}}. allgemein reserviert ist.
