PID-Steuerung Touchscreen BGA-Rework-Maschine

BGA-Überarbeitungsmaschine mit PID-Steuerung und Touchscreen

1.Anwendung der BGA-Überarbeitungsmaschine mit PID-Steuerung und Touchscreen

Motherboard von Computer, Smartphone, Laptop, MacBook-Logikplatine, Digitalkamera, Klimaanlage, Fernseher und anderen

elektronische Geräte aus der medizinischen Industrie, Kommunikationsindustrie, Automobilindustrie usw.

Geeignet für verschiedene Arten von Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED

Chip.

2.Produktmerkmale der BGA-Überarbeitungsmaschine mit PID-Steuerung und Touchscreen

• Präzises optisches Ausrichtungssystem

Farboptisches System mit Funktionen für geteiltes Sehen, Zweifarbentrennung, Ein-/Auszoomen und Feineinstellung ausgestattet

mit Aberrationserkennungsvorrichtung, mit Autofokus und Softwarebetrieb

• Automatisches Entlöten, Montieren und Löten.

• SPS-System, Mensch-Maschine-Schnittstelle mit Touchscreen für einfache Bedienung und hochpräzise Nacharbeit.

• Eingebaute Infrarot-Laserpositionierung, hilft bei der schnellen Positionierung für PCB.

• Das eingebaute Vakuum im Montagekopf nimmt den BGA-Chip automatisch auf, nachdem das Entlöten abgeschlossen ist.

• Drei unabhängig regelbare Heizungen. Ober- und Unterhitze sind Warmluftheizungen, die dritte ist Infrarot

Vorwärmzone.

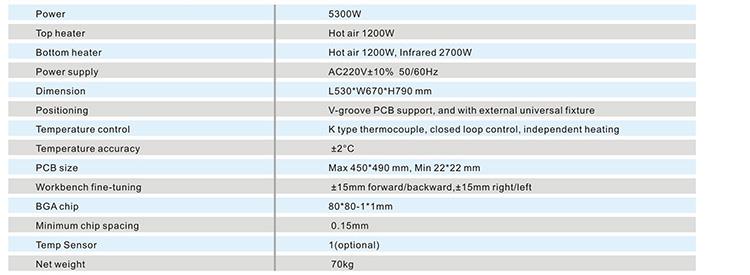

3.Spezifikation der BGA-Überarbeitungsmaschine des PID-Steuerungs-Touchscreens

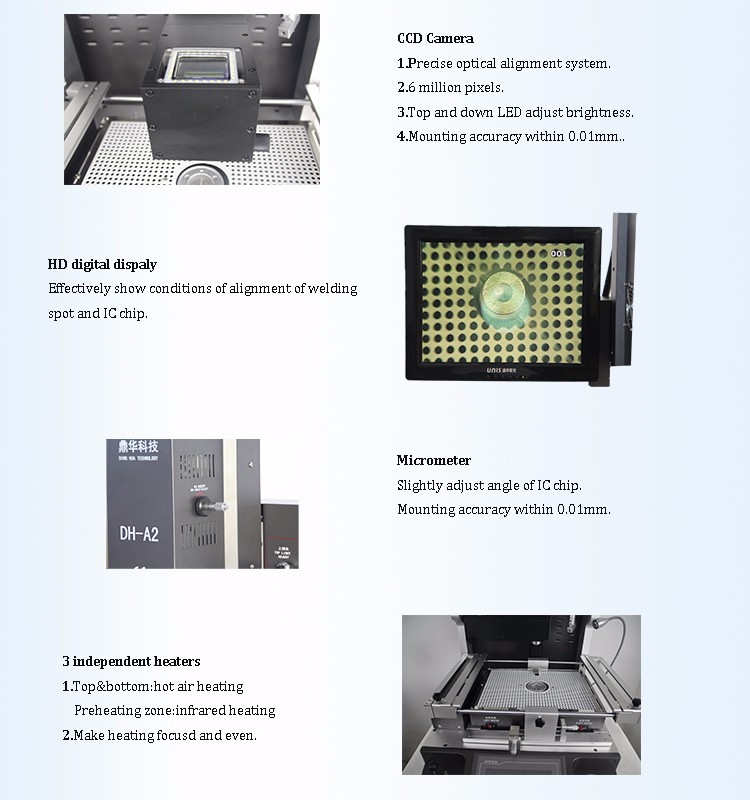

4.Details der BGA-Überarbeitungsmaschine des PID-Steuer-Touchscreens

1.CCD-Kamera (präzises optisches Ausrichtungssystem);

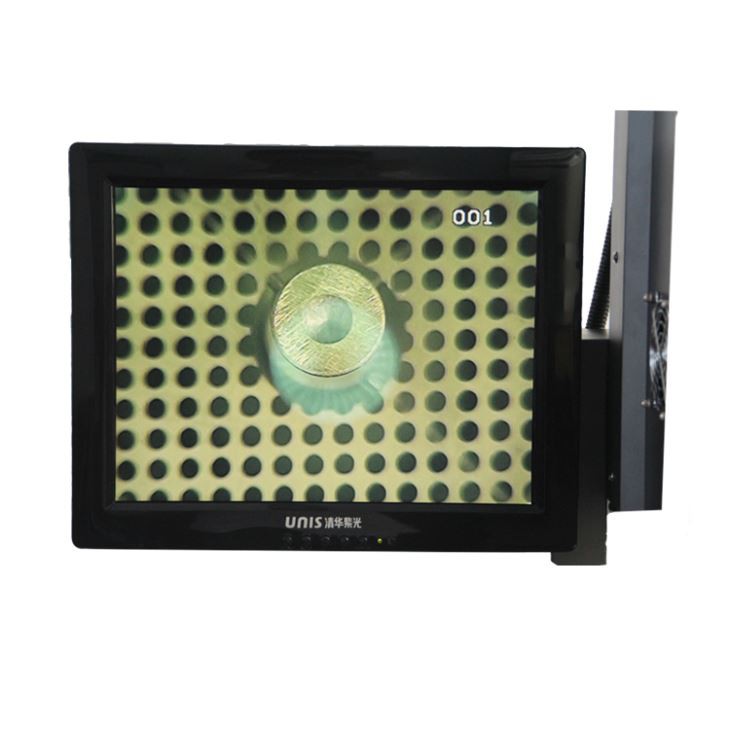

2. HD-Digitalanzeige;

3. Mikrometer (Spanwinkel einstellen);

4.3 Standheizungen ( Heißluft & Infrarot ) ;

5. Laserpositionierung;

6. HD-Touchscreen-Schnittstelle, SPS-Steuerung;

7.LED-Scheinwerfer;

8.Joystick-Steuerung.

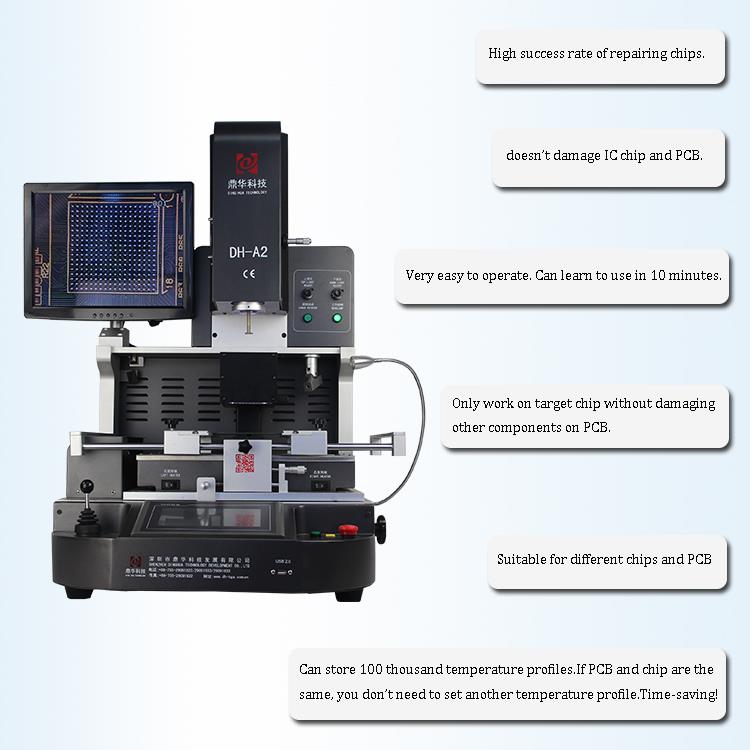

5.Warum sollten Sie sich für unsere BGA-Überarbeitungsmaschine mit PID-Steuerung und Touchscreen entscheiden?

6. Bescheinigung über die Überarbeitungsmaschine des PID-Steuerungs-Touchscreens BGA

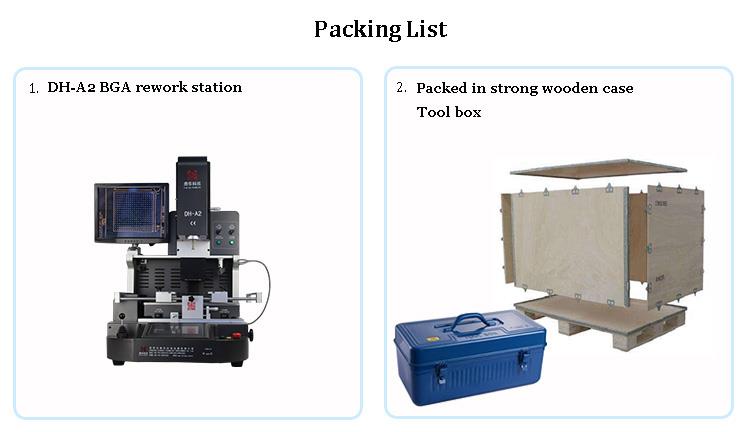

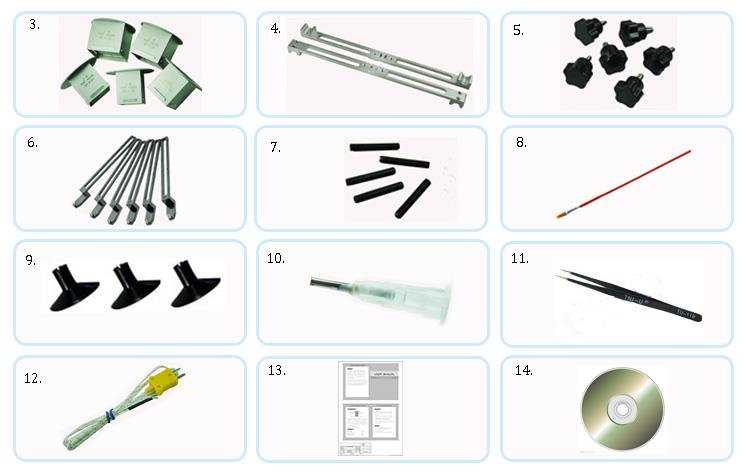

7. Verpackung und Versand der BGA-Überarbeitungsmaschine mit PID-Steuerung

Arbeitsvideo zur Funktionsweise der BGA-Maschine:

8.Häufig gestellte Fragen

• Welche Art von Zertifikaten haben Sie?

A: Um die Qualität zu gewährleisten, war Dinghua das erste Unternehmen, das die UL-, E-MARK-, CCC-, FCC- und CE-ROHS-Zertifikate bestanden hat. In der Zwischenzeit, um das Qualitätssystem zu verbessern und zu perfektionieren,

Dinghua hat die Audit-Zertifizierung nach ISO, GMP, FCCA, C-TPAT vor Ort bestanden.

• Was ist PID-Regelung?

A: Die PID-Steuerung steuert streng und präzise die Temperatur und die Bewegung des oberen Kopfes der BGA-Überarbeitungsmaschine mit Touchscreen von Dinghua. Dies ist unbedingt zu erhöhen

Erfolgsquote bei der Reparatur von Chips und PCB.

Die heutige Technologie der automatischen Steuerung mit geschlossenem Regelkreis basiert auf dem Konzept der Rückkopplung, um die Unsicherheit zu reduzieren. Die Elemente der Feedback-Theorie umfassen drei

Teile: Messung, Vergleich und Ausführung. Der Schlüssel zur Messung ist der tatsächliche Wert der Regelgröße, der mit dem erwarteten verglichen wird

Wert. Verwenden Sie diese Abweichung, um die Systemreaktion zu korrigieren und die Anpassungssteuerung durchzuführen. In der Ingenieurpraxis das am weitesten verbreitete Reglersteuerrecht

ist eine proportionale, integrale, differenzielle Steuerung, die als PID-Steuerung bezeichnet wird, auch bekannt als PID-Regelung.

Der PID-Regler (Proportional-Integral-Differential-Regler) ist eine gängige Komponente in Rückkopplungsschleifen in industriellen Steuerungsanwendungen und besteht aus einem proportionalen

Element P, ein integrales Element I und ein differentielles Element D. Die Basis der PID-Regelung ist die Proportionalregelung; integrale Regelung kann stationäre Fehler eliminieren, aber es

kann das Überschwingen erhöhen; Die Differentialsteuerung kann die Reaktion großer Trägheitssysteme beschleunigen und den Trend zum Überschwingen abschwächen.

Der Schlüssel zu dieser Theorie und Anwendung liegt in der korrekten Korrektur des Systems nach Durchführung der korrekten Messungen und Vergleiche.

PID-Regler (Proportional-, Integral-, Differentialregler) werden seit fast 100 Jahren als die frühesten praktischen Regler verwendet und sind immer noch die am weitesten verbreiteten industriellen

Controller. Der PID-Regler ist einfach und leicht zu verstehen und erfordert vor der Verwendung kein genaues Systemmodell und andere Voraussetzungen und wird somit zum

am weitesten verbreitete Steuerung.
