Beschreibung

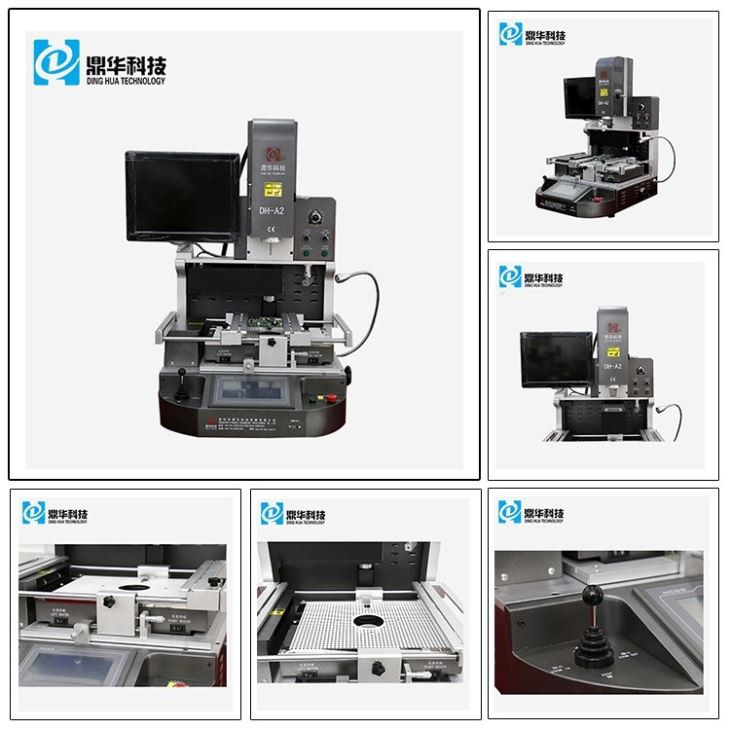

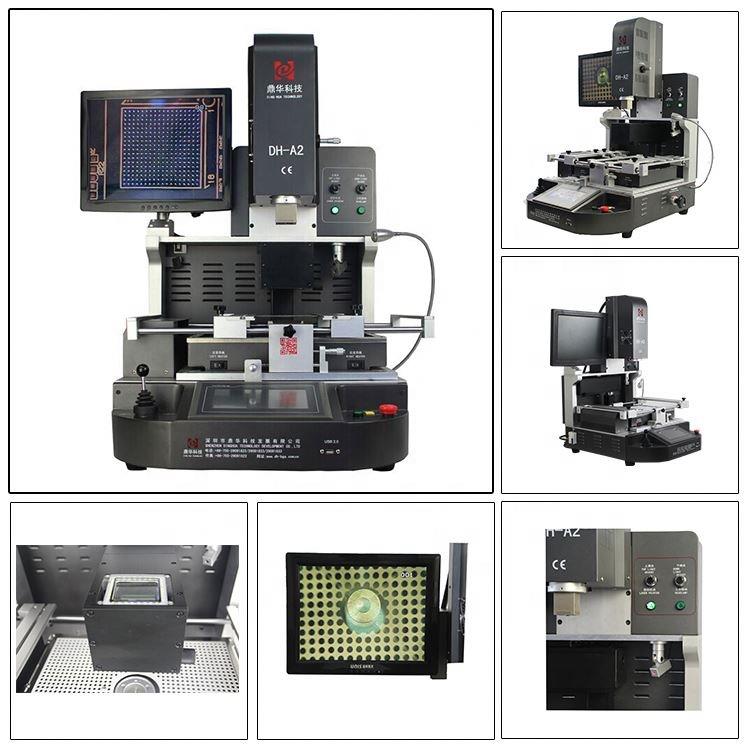

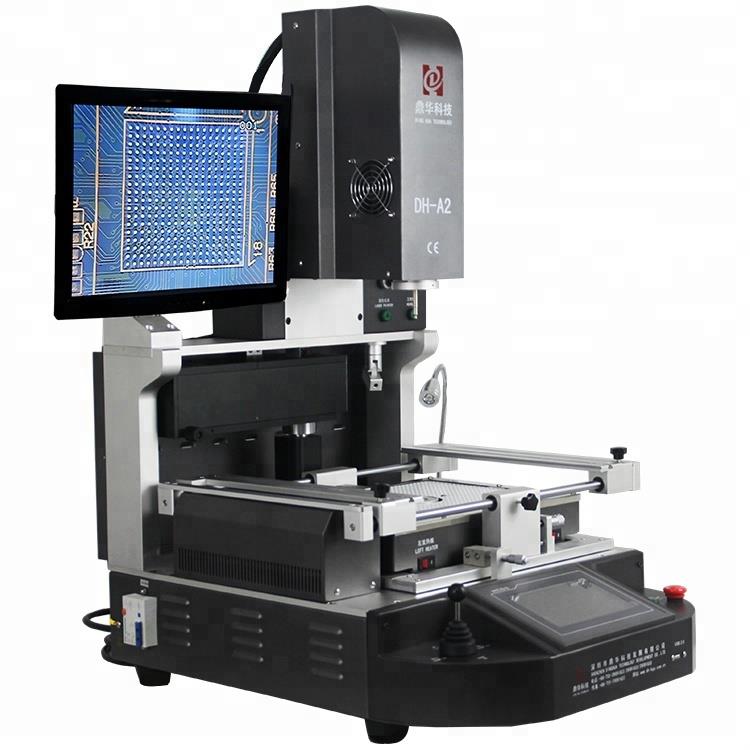

Infrarot SMT Lötsystem DH-A2
DH -A2 von Shenzhen Dinghua Technology ist eine semi -automatische / hybride IR + Hot -Air SMT -SMT -Reaktionsstation, die auf Mobiltelefon-, Laptop-, Gaming -Konsolen- und Elektronik -Motherboard -Reparaturen zugeschnitten ist.
- Ober- und untere Heißluftheizgeräte (jeweils ≈ 1.200 W)
- Bottom Infrarot -Vorhitzungszone (≈ 2,700–3, 000 W) für die gleichmäßige Erwärmung von PCBs und Komponenten

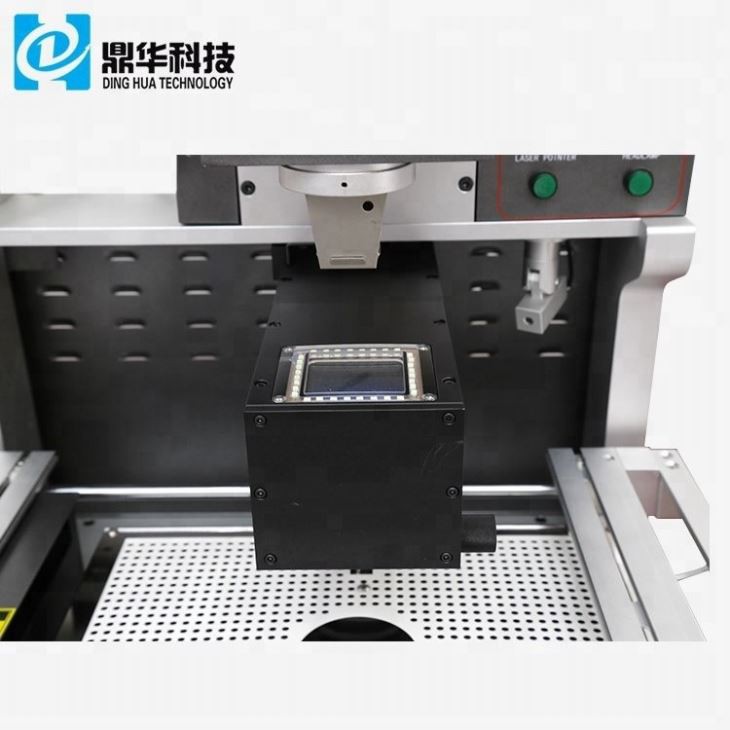

- Sichtsystem mit CCD -Kamera und optionale Laserpositionierung für eine präzise Ausrichtung .
- Eingebetteter industrieller PC / SPS- und Touchscreen -HMI, unterstützende automatische / manuelle Modi, Vakuumaufnahme, Positionsempfindung, Profilspeicher und Analyse
|
Spezifikationen
|
|||
|
1
|
Gesamtleistung
|
5300w
|
|
|
2
|
3 unabhängige Heizungen
|
Top Hot Air 1200W, untere Heißluft 1200W, Bottom Infrarot Vorheizung 2700W
|
|
|
3
|
Stromspannung
|
AC220V ± 10% 50/60 Hz
|
|
|
4
|
Elektrische Teile
|
7 '' Touchscreen + hohe Präzision intelligente Temp -Steuermodul + Stepper Mother Treiber + SPS + LCD -Anzeige + Hochauflösende optische CCD -System + Laserpositionierung
|
|
|
5
|
Temperaturregelung
|
K-Sensor Closed-Loop + PID Automatische Temperaturkompensation + TEMP-Modul, Temperaturgenauigkeit innerhalb von ± 2 Grad .
|
|
|
6
|
PCB -Positionierung
|
V-Groove + Universal Fixture + bewegliches PCB-Regal
|
|
|
7
|
Anwendbare PCB -Größe
|
Max 370x410 mm Min 22x22mm
|
|
|
8
|
Anwendbare BGA -Größe
|
2x2mm ~ 80 x 80 mm
|
|
|
9
|
Abmessungen
|
600x700x850mm (L*W*H)
|
|
|
10
|
Nettogewicht
|
64 kg
|
|
Erweiterte Funktionen
① Der oberste Heißluftfluss ist einstellbar, um die Anforderungen verschiedener Chips zu erfüllen. .
② unterstützt automatische Entlordung, Montage und Lötung .

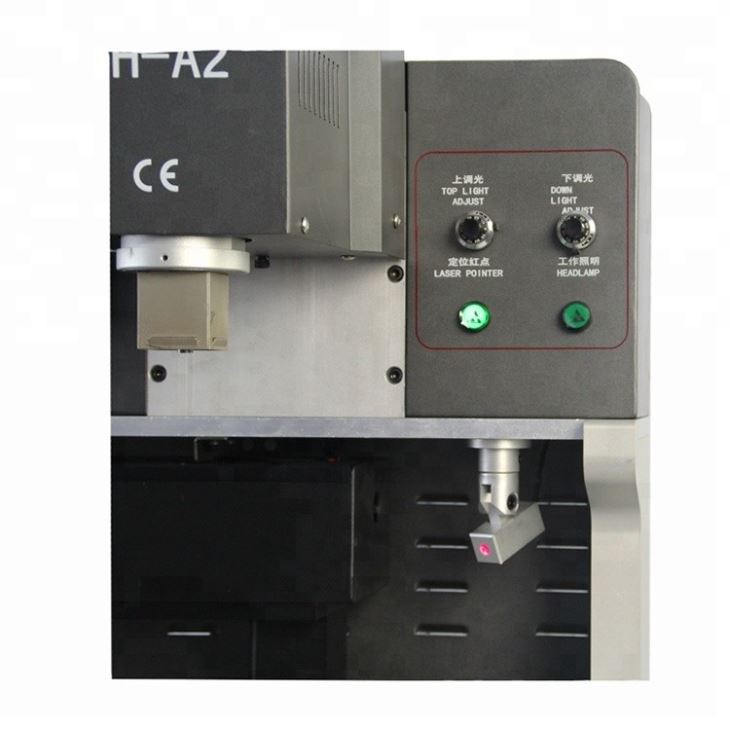

③ integriertes Laserpositionierungssystem für schnelle PCB-Ausrichtung .
④ Infrarotheizsystem mit drei unabhängigen Heizungen .
⑤ Montagekopf enthält ein integriertes Druckerkennungsgerät, um PCB-Schäden zu verhindern. .
⑥ Eingebautes Vakuum im Montagekopf nimmt den BGA-Chip automatisch auf, nachdem das Entlorden vollständig ist. .
- Maschine: 1 Set
- Alle in stabilen und starken Holzfällen gepackt, geeignet für Import und Export .
- Obere Düse: 3 Stcs (31*31 mm, 38*38 mm, 41*41 mm) Unterdüse: 2pcs (34*34 mm, 55*55 mm)
- Strahl: 2 PCs
- Pflaumenknopf: 6 PCs
- Unicersal Fixture: 6 Stcs
- Stützschraube: 5 PCs
- Pinselstift: 1 PCs
- Vakuumbecher: 3 PCs
- Vakuumnadel: 1 PCs
- Pinzette: 1 PCs
- Temperatursensordraht: 1 PCs
- Professionelles Anleitung: 1 PCs
- Lehre CD: 1 PCs
