Automatische Motherboard-Reparaturmaschine

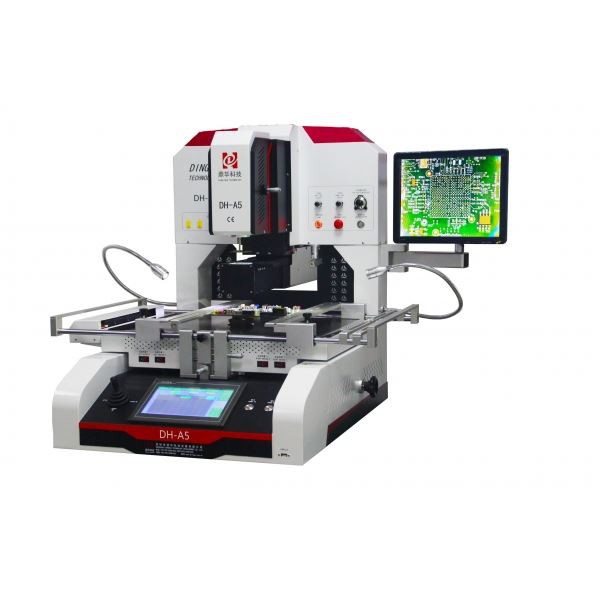

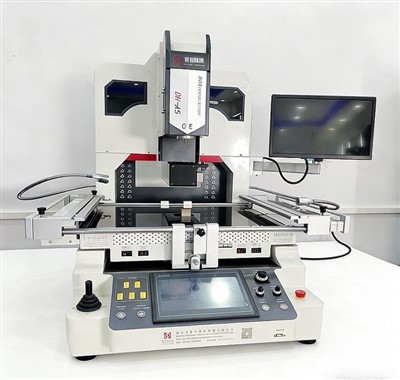

Die vollautomatische optische Ausrichtungs-BGA-Nacharbeitsstation DH-A5 von Dinghua verwendet ein Servo-Bewegungssteuerungssystem, das die automatische Steuerung von drei Modi ermöglicht: Löten, Platzieren und Entfernen. Es ist stabil, zuverlässig, sicher und hocheffizient und entlastet vollständig den Arbeitsaufwand.
Beschreibung
Produktparameter
|
Gesamtleistung |
6800W |
|
Oberheizung |
1200W |
|
Unterhitze |
Die zweite Temperaturzone beträgt 1200 W und die dritte Temperaturzone 2700 W. |
|
Leistung |
AC220V±10％ 50/60Hz |
|
Abmessungen |
L650×B700×H850 mm |
|
Positionierung |
V--förmiger Schlitz, Leiterplattenhalterung kann entweder in X- oder Y-Richtung eingestellt werden und ist mit einer Universalklemme ausgestattet. |
|
Temperaturkontrolle |
Thermoelement vom Typ K-(K-Sensor) Regelung mit geschlossenem Regelkreis |
|
Temperaturgenauigkeit |
±1 Grad |
|
PCB-Größe |
Max. 500×450 mm Min. 10×10 mm |
|
Feinabstimmung-der Workbench |
±15 mm vorne und hinten, ±15 mm links und rechts |
|
Kameravergrößerung |
10x-100x mal |
|
BGA-Chip |
2X2-80X80mm |
|
Mindestspanabstand |
0,1 mm |
|
Externer Temperatursensor |
5., Skalierbar (optional) |
|
Platzierungsgenauigkeit |
±0,01 MM |
|
Nettogewicht |
92kg |
| Hauptmerkmale | Optisches BGA-Ausrichtungssystem, automatische BGA-Nacharbeitsstation, Infrarot-BGA-Nacharbeitsstation |
Produktbeschreibung
1. Integriertes Kontrollsystem
Dieser eingebettete Industriecomputer mit optischem BGA-Ausrichtungssystem mit HD-Touchscreen-HMI und SPS-Steuerung unterstützt die Anzeige, Analyse, Korrektur und Überwachung mehrerer Temperaturkurven in Echtzeit. Passwortgeschützter Start und Kurvenbearbeitung sorgen für Betriebssicherheit.
2. Präzise Temperaturregelung
Die hochpräzise PID-Regelung mit geschlossenem K-Typ-Thermoelement und automatischer Kompensation hält die Temperatur innerhalb von ±2 Grad. Die externe Kalibrierungsschnittstelle ermöglicht eine präzise Kurvenüberprüfung und -anpassung.
3. Automatisierte Bewegung und Positionierung
Servogetriebene XYZ-Achsen mit V-Nut und linearer Schlittenpositionierung ermöglichen eine schnelle, feinjustierbare Leiterplattenhandhabung für unterschiedliche Layouts und Größen.
4. Flexible Befestigung
Die universelle bewegliche Klemme schützt die Leiterplattenkanten vor Beschädigung und Verformung und ist mit mehreren BGA-Gehäuseabmessungen kompatibel.
5. Austauschbare Düsen
Um 360 Grad drehbare Düsen aus Titanlegierung in verschiedenen Größen ermöglichen eine schnelle Installation und einen schnellen Austausch.
6. Mehrzonenheizung
Drei unabhängig voneinander gesteuerte Heizzonen (oben/unten) mit einstellbaren Temperatur-, Zeit-, Steigungs-, Kühl- und Vakuumeinstellungen über HMI.
7. Programmierbare Profile
Bis zu 8-Segment-Temperaturkurven pro Zone mit umfangreicher Speicherung und Touchscreen-basierter Bearbeitung, Analyse und Abruf für verschiedene BGA-Typen.
8. Visuelles Ausrichtungssystem
Die hochpräzise digitale Videoausrichtung mit Joystick-gesteuerter Linsenbewegung sorgt für eine vollständige Inspektion der BGA-Ecken und -Mitte und eliminiert tote Winkel.
9. Schnelle Abkühlung
Der leistungsstarke Querstromventilator kühlt die Leiterplatte nach dem Löten schnell ab, um ein Verziehen zu verhindern.
10. Sprachalarm
Eine akustische Vorwarnung 5–10 Sekunden vor Abschluss des Prozesses zeigt dem Bediener die Bereitschaft an.
11. Automatischer Kühlschutz
Das Kühlsystem wird aktiviert, nachdem die Heizung gestoppt wurde, und schaltet sich bei Raumtemperatur ab, um eine Überhitzung und Alterung des Geräts zu verhindern.
12. Vollautomatische Handhabung
Das integrierte BGA-Pick-and-Place-System ermöglicht eine intelligente, freihändige Bedienung für mehr Effizienz.
13. Sicherheit und Zertifizierung
CE-konform mit Not-Aus- und Abschaltautomatik zur Unfallverhütung.
Detailbilder
Diese automatische BGA-Nacharbeitsstation Mithilfe eines präzisen PID-Programms verfolgt und überwacht es eine Rate von 20 Millisekunden pro Zyklus und liefert Echtzeit-Feedback für eine genauere Temperaturanzeige, weniger Fehler und mehr Stabilität!
Die Vorwärmzone der Infrarot-BGA-Rework-Station Verwendet Infrarot-LEDs, die eine schnelle Erwärmung, eine stabile Temperaturregelung, Umweltfreundlichkeit, Energieeffizienz, ein attraktives Aussehen und eine lange Lebensdauer gewährleisten.
Mit der Laserpositionierung erfolgt das Laden der Leiterplatte schnell und präzise in nur einem Schritt.
Die optische Positionierung gewährleistet eine präzise Ausrichtung der Chipmontage.
Anpassbares Positionierungssystem zur einfachen Platzierung von Leiterplatten aller Formen und Größen.
