Preis für SMD-Infrarot-Rework-Station
Das Topmodell unterscheidet sich von anderen existierenden Modellen, da dieser Kopf nicht nur automatisch löten und entlöten kann, sondern auch vorwärts und rückwärts bewegt werden kann, was für die Reparatur eines großen Motherboards gut ist, obwohl eine Größe bis zu 600*800 mm in Ordnung ist .
Beschreibung
SMD-Infrarot-Nacharbeitsstation
DH-A6 wird speziell für große Motherboards verwendet, da sich sein oberer Kopf flexibel in Richtung verschiedener Motherboards bewegen lässt
Richtungen und seine Werkbank kann bis zu 500*600 groß sein, bei Bedarf kann sie bis zu 850*600 mm größer sein, also,
Ganz gleich, wie Ihre Leiterplatte aussieht, mit DH-A6 ist alles möglich.
Spezifikation der SMD-Infrarot-Nacharbeitsstation:
| Stromversorgung | 220 V ± 10 % 50/60 Hz |
| Leistung | 6500W |
| Obere HR | 1200W |
| Unten HR | 1200W |
| Laufteil | 500W |
| Temperaturgenauigkeit | ±1 Grad |
| Montagegenauigkeit | ± 0,01 mm |
| Montagedruck | ＜0.02N |
| Maximale Temperatur | 400 Grad |
| PCB-Größe | 20*20~850*600mm |
| Chipgröße | 1 * 1% 7e80 * 80mm |
| Thermoelement | 5 Stk |
| Oberer Kopf |
vorwärts, rückwärts, rechts und links Bewegung |
| Optische CCD-Ausrichtung | Auto |
| IR-Vorwärmzone | verschlossen mit einer Hochtemperatur-Glasscheibe |
| Dimension | L650*B700*H850 mm |
| Nettogewicht | 95 kg |
Einige Details zur SMD-Infrarot-Nachbearbeitungsstation
Dieses High-End-Gerät verfügt über einen automatischen Kopf, eine optische CCD-Kamera, Doppellichter, einen HD-Monitor und einen beweglichen Touchscreen. Es eignet sich gut für den Einsatz in Fabriken, in denen große Motherboards verarbeitet werden.

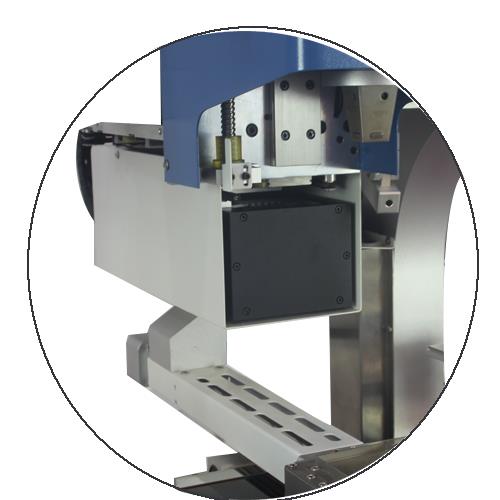

Die automatische optische CCD-Kamera bietet geteilte Sicht und kann bis zu 200-fach zoomen, was eine präzise Ausrichtung selbst kleinster Komponenten (bis zu 0,5 x 0,5 mm) auf dem Monitorbildschirm ermöglicht.
Der obere Kopf behält jederzeit die Ausrichtung bei und sorgt so für eine bessere Erwärmung beim Löten oder Entlöten von Bauteilen. Dieses Design unterscheidet sich von herkömmlichen Modellen durch einen unteren Heißlufterhitzer in der Mitte der IR-Einheit, der bewegt werden kann.
Die Maschine verfügt über ein vollständig geschlossenes IR-System mit einer Hochtemperatur-Glasabschirmung, die verhindert, dass Lötkugeln, Pinzetten und Staub die internen Komponenten verunreinigen.
Verehrte Kunden wie Google, Foxconn und Huawei usw., wie folgt:
Patente und Zertifizierungen
Dinghua Technology ist ein führender Hersteller von BGA-Rework-Stationen, der für seine größte Werkstatt und ein hocheffektives Ingenieurteam bekannt ist. Wir sind eine Top-Marke in China.
Versandarten für die SMD-Infrarot-Rework-Station
Wir bieten verschiedene Versandmethoden an, darunter TNT, DHL, FedEx, UPS, See-, Luft- und Landtransport sowie andere spezielle Optionen. Jede Maschine ist in einer Sperrholzkiste verpackt (keine Begasung erforderlich), mit Schaumstoffpolsterung im Inneren und Holzstangen zur sicheren Befestigung, die einen besseren Schutz während des Transports gewährleisten.
FAQ zur SMD-Infrarot-Rework-Station
F: Kann die Maschine in andere Länder als China exportiert werden?
A: Ja, wir verkaufen an viele Standorte, darunter Taiwan, Hongkong und andere Regionen.
F: Ist die Bedienung einfach?
A: Die Maschine ist benutzerfreundlich. Sollten Sie auf Schwierigkeiten stoßen, stellen wir Ihnen Videos oder Online-Anleitungen zur Verfügung, die Ihnen helfen, den Vorgang zu meistern.
F: Kann ich die Maschine zuerst kaufen und später Ihre Fabrik besuchen?
A: Wir heißen Kunden aus der ganzen Welt willkommen, uns zu besuchen, um zu lernen oder uns Feedback zu geben.
F: Kann ich zwischen 110 V und 220 V wählen?
A: Sie können zwischen 110 V und 220 V wählen. Für mehr Flexibilität empfehlen wir jedoch, beide Optionen anzugeben.
Weitere Details zur SMD-Infrarot-Rework-Station
Die BGA SMD-IR-Nachbearbeitungsstation umfasst ein integriertes programmierbares Infrarot-Rückflusssystem für eine präzise Profilsteuerung, ein hochpräzises Split-Vision-System, eine einstellbare XY-Plattform sowie Heißluftheizungen oben und unten. Dadurch entfällt die Notwendigkeit, die Leiterplatte neu zu positionieren, wenn mehrere Chips repariert werden müssen. Die Station kann bis zu 50000 Profile im Computer speichern (Steuerungsmodus und PC-Software). Es eignet sich für die Arbeit mit BGA-, SOP-, FQP-, PLCC- und anderen Fine-Pitch-SMT-Komponenten. PC-Software und Monitore sind im Lieferumfang enthalten.
Parameter
- Obere Heißlufttemperatur:50 Grad bis 350 Grad
- Niedrigere Heißlufttemperatur:50 Grad bis 350 Grad
- Heizmodus:Infrarot, mit automatischer Steuerung von Heißlufttemperatur, Heizzeit und Luftmenge.
- Chip-Positionierung:Bildverarbeitungssystem mit CCD-Kamera, Genauigkeit ±0,01 mm.
- PCB-Abmessungen:20 x 20 mm bis 850 x 600 mm; Kundenspezifisches PCB-Zubehör verfügbar.
- Einstellbereich des XY-Tisches:0 bis 50 mm in beide Richtungen.
- Absaugung:Interne Vakuumpumpe.
- Stromversorgung:220V, 30A oder 110V, 60A.
