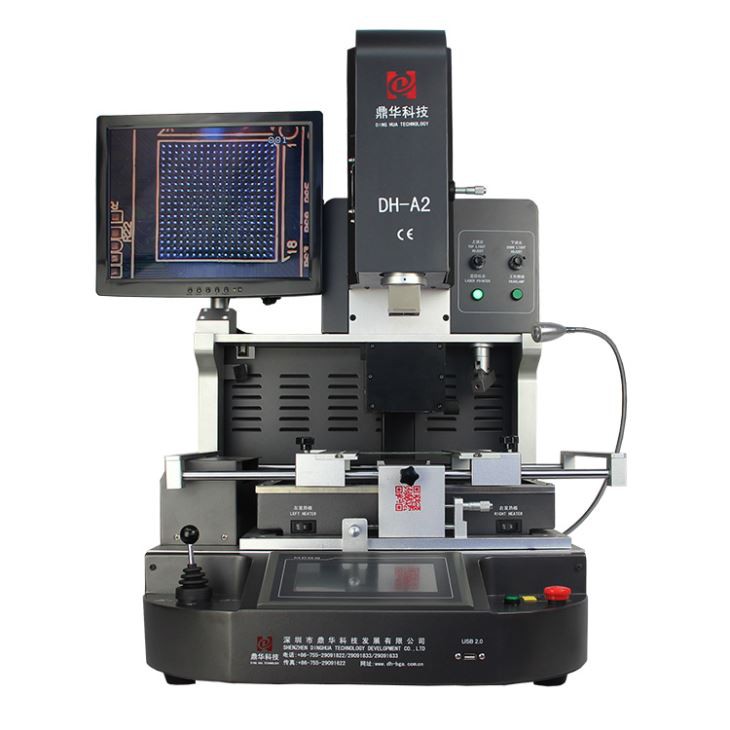

Optische iPad BGA -Nacharbeit Station
1 automatisch Löten, DeSolder und Mount BGA IC Chip .
2 High Definition CCD -Kamera und optisches Alignment -System .
3. Hohe Erfolgsrate der Reparatur .
4. 3 Heizgeräte gleichmäßig erwärmen .
Beschreibung
1. Anwendung
Geeignet für die Reparatur verschiedener PCBs und Chips .
- Anwendbar für Motherboards von Computern, Smartphones, Laptops, MacBooks, Logikbrettern, Digitalkameras, Klimaanlagen, Fernsehgeräten und anderen elektronischen Geräten, die in Branchen wie Medizin, Kommunikation und Automobil .}}}} verwendet werden
- Kompatibel mit einer Vielzahl von Chip -Typen, darunter: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA und LED -Chips .}
2. Produktfunktionen
- Hohe Erfolgsrate für Chip- und PCB -Reparaturen
- Präzises optisches Ausrichtungssystem
Die CCD-Kamera bietet bis zu 200 × Vergrößerung mit einstellbarer Ober-/Abwärtsbeleuchtung, Autofokus und softwareunterstützter Operation . Die Montagegenauigkeit liegt innerhalb von 0 . 01 mm.
- Automatische Entlordung, Montage und Löten
- Drei unabhängig kontrollierte Heizungen
Die oberen und unteren Heizungen verwenden Hot-Air-Erwärmung, während der dritte eine Infrarot-Vorheizzone . ist
3. Spezifikation
| Leistung | 5300W |
| Obere Heizung | Hot Air 1200W |
| Untere Heizung | Hot Air 1200W . Infrarot 2700W |
| Stromversorgung | AC220V ± 10% 50/60 Hz |
| Dimension | L530*B670*H790 mm |
| Positionierung | V-Groove-PCB-Unterstützung und mit externer Universalanlage |
| Temperaturregelung | K-Typ-Thermoelement, Kontrolle mit geschlossener Schleife, unabhängige Erwärmung |
| Temperaturgenauigkeit | ± 2 Grad |
| PCB -Größe | Max 450*490 mm, min 22 ＊ 22 mm |
| FEHN-TUNING | ± 15 mm vorwärts/rückwärts .+15 mm rechts/links |
| BGA -Chip | 80 ＊ 80-1 ＊ 1 mm |
| Minimaler Chipabstand | 0,15 mm |
| Temperatursensor | 1 (optional) |
| Nettogewicht | 70 kg |
4. Details

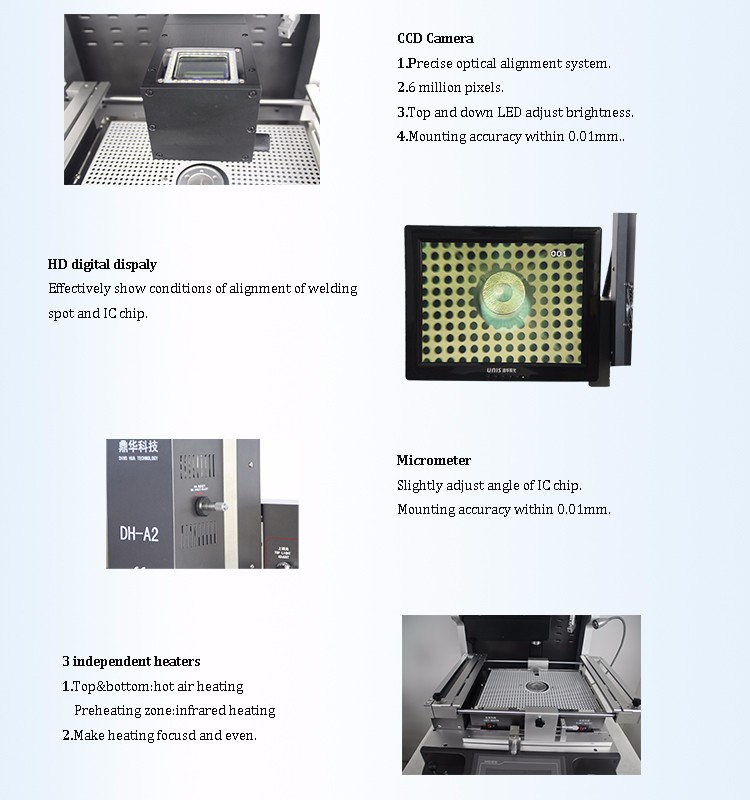

- CCD -Kamera (präzises optisches Ausrichtungssystem)
- HD -Digitalanzeige
- Ein Mikrometer zum Einstellen des Chipwinkels
- Drei unabhängige Heizungen (heiße Luft und Infrarot)

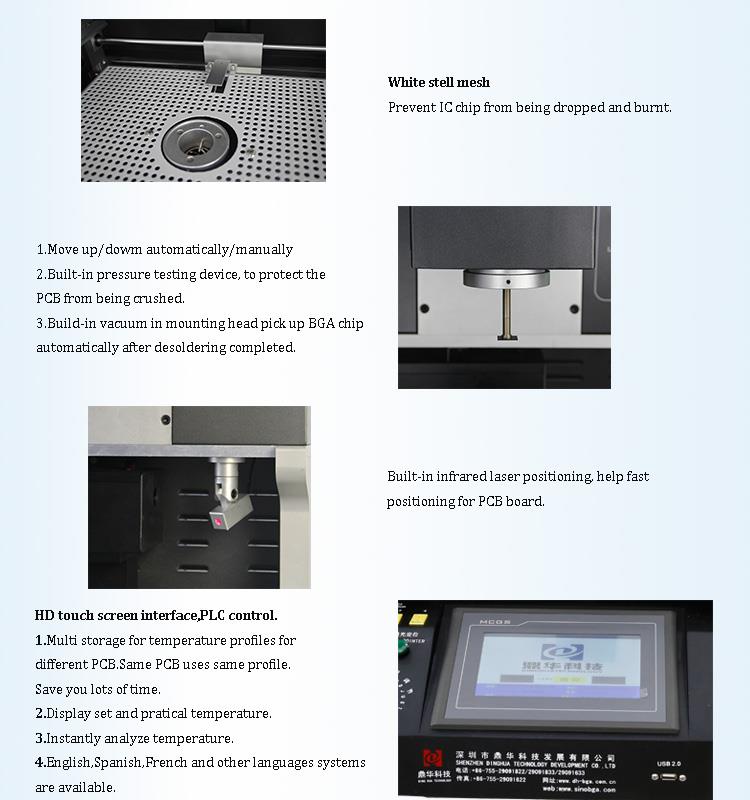

- Laserpositionierung
- HD -Touchscreen -Schnittstelle mit SPS -Steuerung

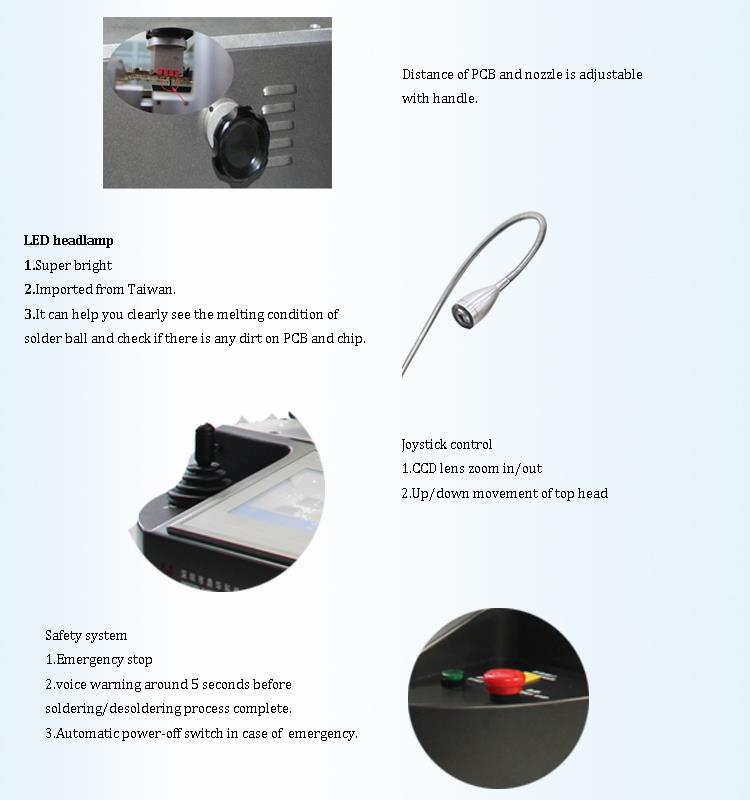

- LED -Scheinwerfer
- Joystick -Kontrolle

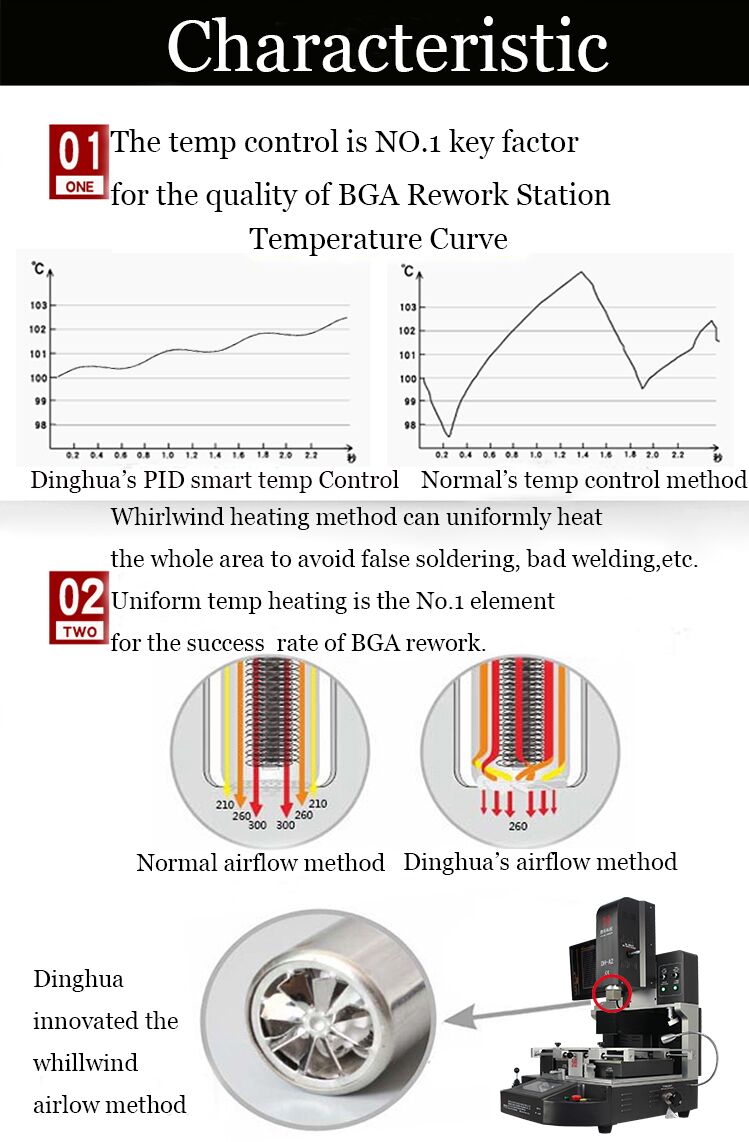

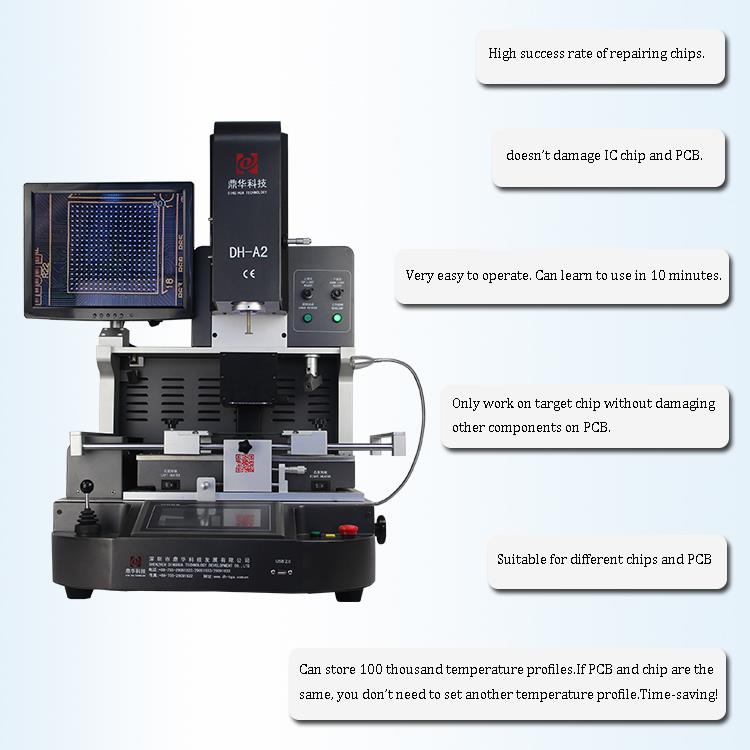

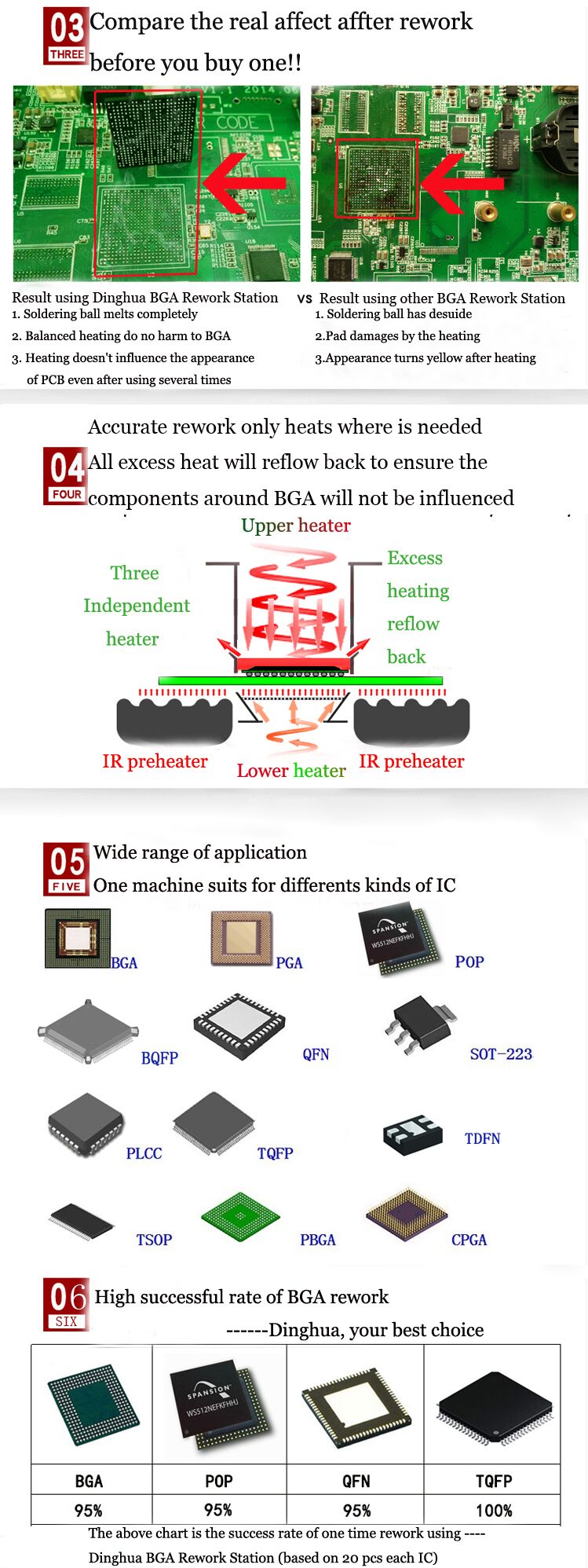

5. Warum sollten Sie unser optisches iPad -BGA -Nacharbeit auswählen?
6. Zertifikat
Um die Qualität zu gewährleisten, war Shenzhen Dinghua Technology Development Co ., Ltd . zu den ersten, die UL-, E-Mark-, CCC-, FCC- und CE-ROHS-Zertifizierungen erhalten haben. C-tpat .
7. Packung & Versand
8. FAQ

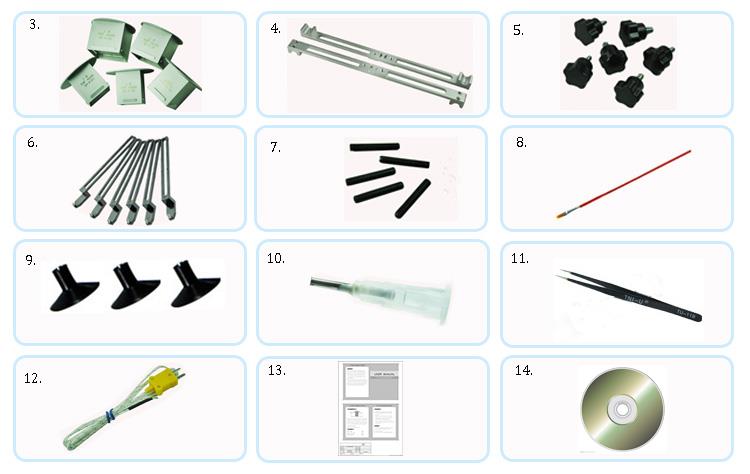

• Welche Ersatzteile bieten Sie an?
A:Die Verpackungsliste enthält Folgendes:
- Maschine: 1 Set
- Toolbox - Alle Elemente sind sicher in dauerhaften Holzfällen gepackt, die für den Import und Export geeignet sind
- Top -Düsen: 3 PCs (31 × 31 mm, 38 × 38 mm, 41 × 41 mm)Bodendüsen: 2 PCs (34 × 34 mm, 55 × 55 mm)
- Balken: 2 PCs
- Pflaumenknöpfe: 6 PCs
- Universelle Vorrichtungen: 6 PCs
- Stützschrauben: 5 PCs
- Pinselstift: 1 PC
- Vakuumbecher: 3 PCs
- Vakuumnadel: 1 PC
- Pinzetten: 1 PC
- Temperatursensordraht: 1 PC
- Professionelle Bedienungsanleitung: 1 PC
- Lehre CD: 1 PC
• Ich habe keine beruflichen Fähigkeiten oder Kenntnisse über Löten oder Montage -Chips . Ist diese Maschine schwer zu bedienen?
A:Es sind keine beruflichen Fähigkeiten erforderlich.
• Wie wäre es mit der Garantie?
A:Wir bieten eine 1- -Ge -Garantie für die gesamte Maschine und eine 3- -Ge -Garantie für die Heizungen . an
